D-Link DAP-2660 Manuel utilisateur

This document will guide you through the basic installation

process for your new D-Link Wireless AC Access Point.

DAP-2660

Documentation also available on

CD and via the D-Link Website

Quick Installation Guide

Wireless AC1200 Concurrent Dual Band PoE Access Point

D-Link DAP-2660 Quick Install Guide

ENGLISH

DAP-2660 Quick Install Guide

This installation guide provides basic instructions for installing the DAP-2660 Wireless Access

Point on your network. For additional information about how to use the Access Point, please

see the User’s Manual which is available on the CD included in this package or from the

D-Link support website.

System Requirements

Minimum System Requirements:

• CD-ROM Drive

• an Ethernet port, or an installed Ethernet adapter

• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 or later versions of these

browsers

1. Package Contents

DAP-2660 802.11ac Access Point

Power Adapter

Mounting Brackets

Ethernet Cable

CD-ROM

If any of the above items are missing, please contact your reseller.

Note: Using a power supply with a different voltage than the one included with the DAP-2660

will cause damage and void the warranty for this product.

D-Link DAP-2660 Quick Install Guide 3

ENGLISH

2. Hardware Overview

LED

Power/Status LED - Dual color (Red/green)

. Flash Red during booting up or malfunction

. Static Green while it’s ready/working

. Solid Red while boot up fail

. Flash Green while traffic is passing through.

Interfaces

Power Receptor

LAN Port (PoE)

D-Link DAP-2660 Quick Install Guide

ENGLISH

2. Connect the access point and your computer to the same switch. Manage the

access point from the computer.

Enter 192.168.0.50 in the address field of your browser, which is the default IP

address of the access point.

Username: admin

Password: (Leave the password field blank)

Power on the access point

To power on the DAP-2660, you can use ONE of the following methods:

1. Connect the supplied power adapter, OR

2. Plug one end of your Ethernet cable into the LAN port of the DAP-2660, and the

other end into a port on a PoE switch.

Congure the access point

To set up and manage the DAP-2660, use one of the following methods:

1. Connect the access point and your computer directly via a straight-through

Ethernet cable. Manage the access point from the computer.

Ensure your computer is congured with a static IP address in 192.168.0.0/24

subnet.

Launch a web browser, type the default IP address of the access point

(http://192.168.0.50) and then press Enter.

Username: admin

Password: (Leave the password eld blank)

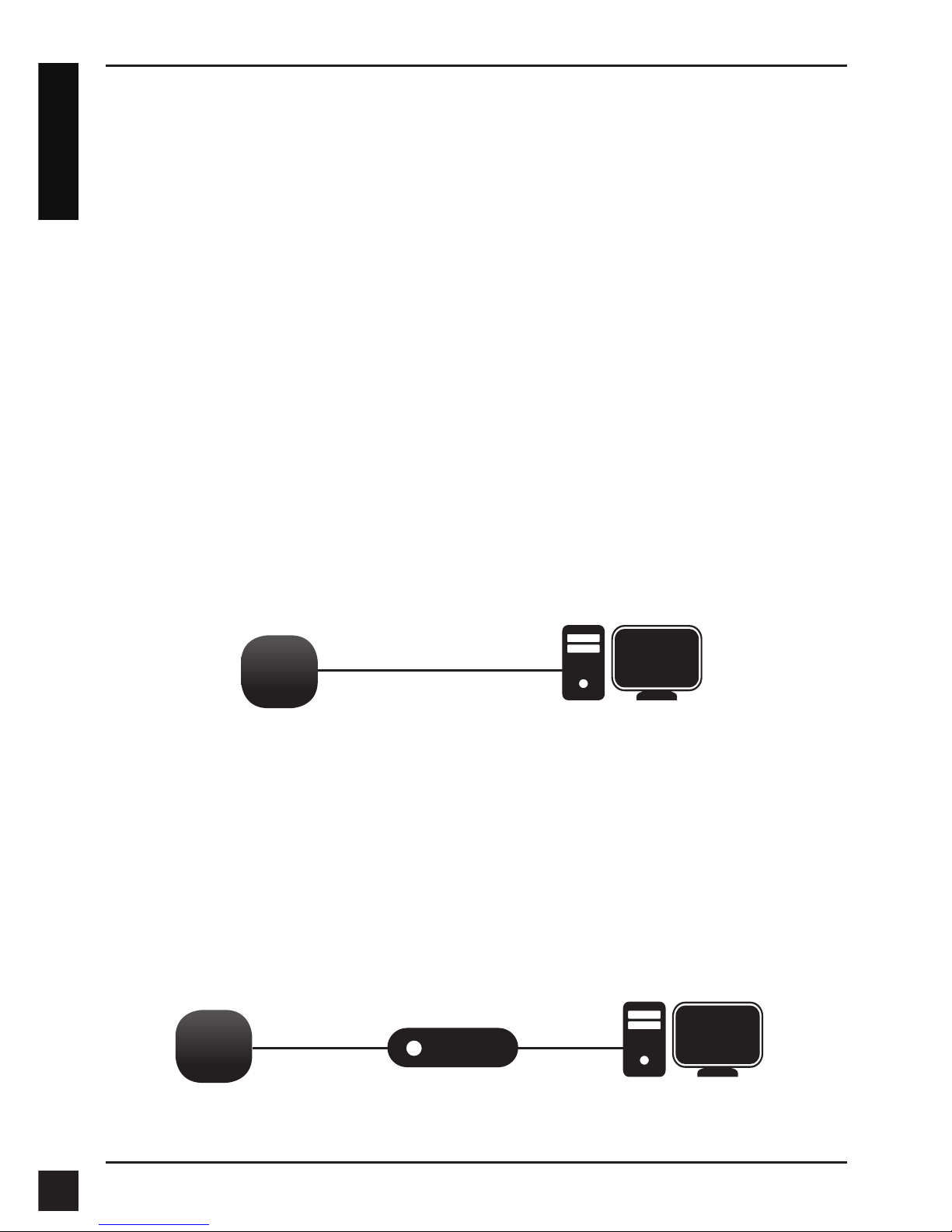

ComputerDAP-2660

3. Installation

Switch ComputerDAP-2660

D-Link DAP-2660 Quick Install Guide 5

ENGLISH

Solid wall or ceiling

Installation

1. Place the mounting bracket on a wall or

ceiling.

5. Plug the Ethernet cable into the LAN

port on the access point.

6. To attach the access point to the

mounting bracket.

2. Mark the points where you will insert the

screws. Take out the mounting ring.

3. Drill holes in the marked points and

insert the plastic wall anchors.

4. Use the supplied screws to attach the

mounting ring to the wall.

D-Link DAP-2660 Quick Install Guide

ENGLISH

1. Clip two ceiling brackets onto the ceiling

panels. Make sure both brackets are in

line with each other.

2. Use the provided screws to attach the

mounting ring to the ceiling bracket.

3. Plug the Ethernet cable into the LAN

port on the access point.

4. Place the DAP-2660’s male bracket

in the mounting bracket’s female

bracket. Click DAP-2660 and the

mounting bracket to lock in position.

Ceiling bracket

Ceiling crossbar

Mounting with a ceiling bracket

Installation

TECHNICAL SUPPORT

United Kingdom (Mon-Fri) , Website: http://www.dlink.com

Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)

Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)

(BT 10ppm, other carriers may vary.)

Ireland (Mon-Fri), Website: http://www.dlink.com

All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)

Phone rates: €0.05ppm peak, €0.045ppm off peak times

D-Link DAP-2660 Quick Install Guide 7

DEUTSCH

DAP-2660 Installationsanleitung

Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des

DAP-2660 Wireless Access Point in Ihrem Netzwerk. Zusätzliche Informationen zur

Verwendung des Access Point nden Sie im Benutzerhandbuch, das Ihnen auf der CD,

die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.

Systemanforderungen

Mindestsystemanforderungen:

• CD-ROM-Laufwerk

• ein Ethernet-Port oder ein installierter Ethernet-Adapter

• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 oder spätere Versionen

dieser Browser

1. Packungsinhalt

DAP-2660 802.11ac Access Point

Netzteil (Stromadapter)

Halterungen

Ethernet-Kabel

CD-ROM

Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren

Fachhändler.

Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als jener des mit

dem DAP-2660 mitgelieferten Netzteils führt zu Schäden. In diesem Falle erlischt der

Garantieanspruch für dieses Produkt.

2. Hardware-Überblick

LED

Betriebsanzeige-/Status-LED - Zweifarbige LED-Anzeige (Rot/Grün)

Blinkt rot während Kaltstart oder Störung

. Durchgehend grün bei Betriebsbereitschaft/Betrieb

. Durchgehend rot bei fehlgeschlagenem Hochfahrvorgang

. Blinkt grün bei durchlaufendem Datenverkehr.

Schnittstellen

Adapterbuchse

LAN-Port (PoE)

D-Link DAP-2660 Quick Install Guide

DEUTSCH

2. Schließen Sie den Access Point und Ihren Computer an den gleichen Switch an.

Führen Sie die Verwaltungsaufgaben für den Access Point von Ihrem Computer

aus durch.

Geben Sie in der Adresszeile Ihres Browsers 192.168.0.50 ein. Das ist die

Standard-IP-Adresse des Access Point.

Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen

Anmeldeinformationen lauten:

Username (Benutzername): admin

Password (Kennwort): (Lassen Sie das Feld leer)

Access Point - Stromzufuhr

Zur Stromversorgung des DAP-2660 wählen Sie EINE der folgenden Optionen:

1. Schließen Sie das mitgelieferte Netzteil (Stromadapter) an das Gerät an ODER

2. Stecken Sie ein Ende Ihres Ethernet-Kabels in den LAN-Port des DAP-2660 und

das andere Ende in einen Port an einem PoE-Switch.

Access Point - Konguration

Um Ihren DAP-2660 einzurichten und zu verwalten, verwenden Sie eine der

folgenden Methoden:

1. Verbinden Sie den Access Point und Ihren Computer direkt über ein Straight-

Through-Kabel (1:1 Kabel) Ethernet-Kabel miteinander. Verwaltung des Access

Point über Ihren Computer.

Stellen Sie sicher, dass Ihr Computer mit einer statischen IP-Adresse im Subnetz

192.168.0.0/24 konguriert ist.

Öffnen Sie einen Webbrowser, geben Sie die Standard-IP-Adresse des Access

Point (http://192.168.0.50) ein und drücken Sie dann auf die Eingabetaste.

Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen

Anmeldeinformationen lauten:

Username (Benutzername): admin

Password (Kennwort): (Lassen Sie das Feld leer)

ComputerDAP-2660

3. Installation

Switch ComputerDAP-2660

D-Link DAP-2660 Quick Install Guide 9

DEUTSCH

Massive Wand oder Decke

Installation

1. Bestimmen Sie einen Platz für die

Montagehalterung an einer Wand

oder Decke.

5. Stecken Sie das Ethernet-Kabel in

den LAN-Port am Access Point.

6. Bringen Sie den Access Point auf der

Halterung an.

2. Markieren Sie die Punkte, an denen die

Schrauben angebracht werden sollen.

Entnehmen Sie den Befestigungsring der

Verpackung.

3. Bohren Sie Löcher an den von Ihnen

gekennzeichneten Stellen und setzen Sie

die Plastikdübel in die Bohrlöcher ein.

4. Bringen Sie den Befestigungsring

mithilfe der mitgelieferten Schrauben

an der Wand an.

D-Link DAP-2660 Quick Install Guide

DEUTSCH
