D-Link DSS-200G-28MP Manuel utilisateur

D-Link

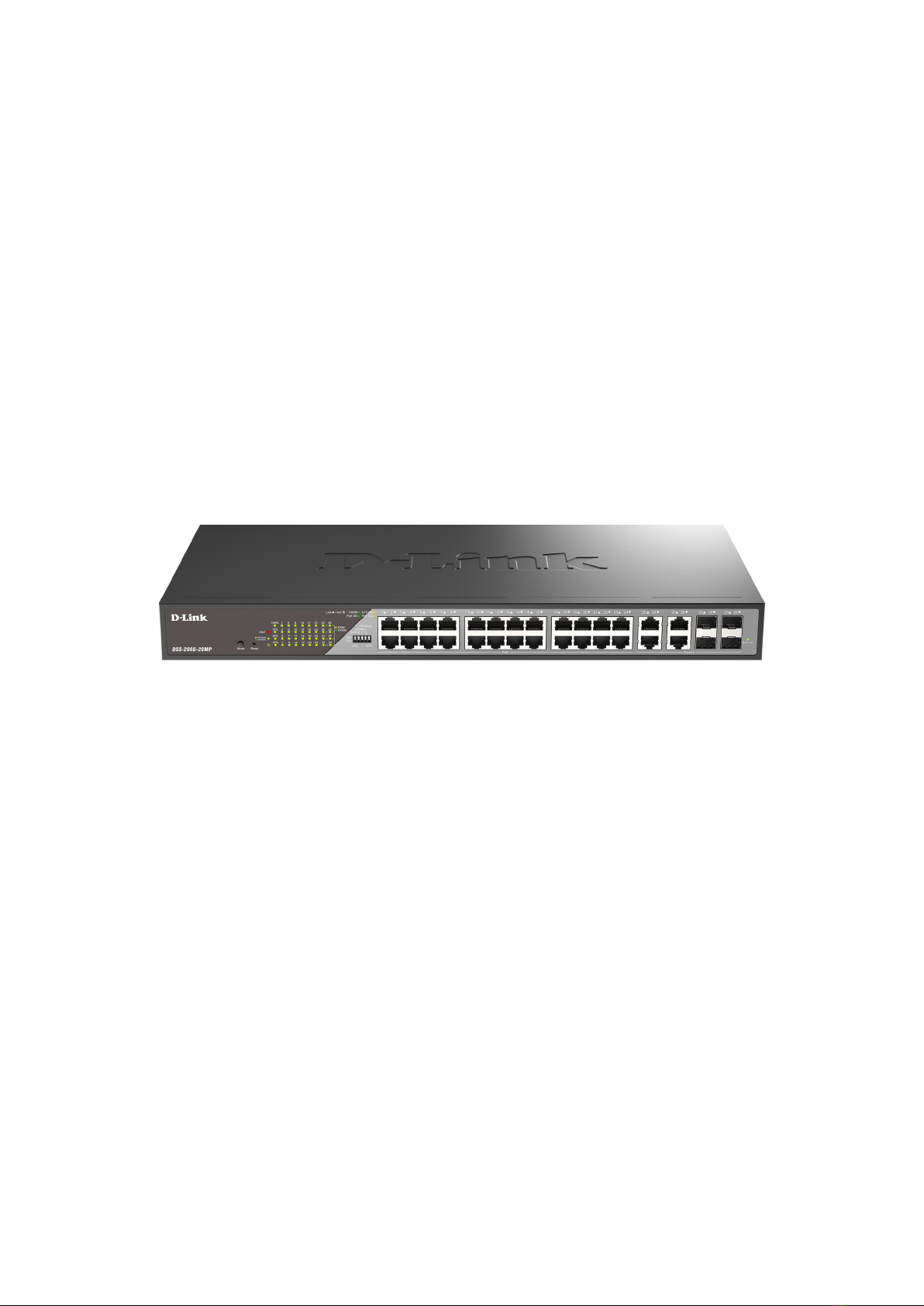

DSS-200G-28MP

PoE Switch with 24 10/100/1000Base-T Ports and

4 100/1000Base-T/SFP ombo Ports

Настраиваемый L2 коммутатор с 24 портами 10/100/1000Base-T и

4 комбо-портами 100/1000Base-T/SFP (24 порта PoE 802.3af/at,

PoE-бюджет 370 Вт, дальность до 250 м)

Quick Installation Guide

Краткое руководство по установке

Package ontents

Open the shipping carton of the switch and carefully unpack its contents. Please consult

the packing list to make sure all items are present and undamaged. If any item is missing

or damaged, please contact your local reseller for replacement.

One DSS-200 -28MP switch

One AC power cord

One Quick Installation uide

Note: the model you have purchased may appear slightly different from those shown in the

illustrations.

Device Interfaces

Port escription

10/100/1000Base-T PoE ports 24 10/100/1000Base-T PoE ports (10/100/1000 Mbps connection

speed).

100/1000Base-T/SFP combo ports 4 100/1000Base-T/SFP combo ports (100/1000 Mbps connection

speed).

RJ-45 Alarm port RJ-45 Alarm port for connecting external alarm devices.

LEDs

LE Status escription

Power Solid green The switch is powered on.

Light off The switch is powered off.

Alert Solid red The alarm is triggered. Switch will send out traps and logs when

error event.

PoE Mode/Link Mode Solid amber LEDs for ports 1-24 are in PoE Mode (PoE OK/PoE Fail).

Solid green LEDs for ports 1-24 are in Link Mode (Link/Activity/Speed).

Link/Activity/Speed

(per port 1-24)

Solid green There is a secure 1000 Mbps connection at the port.

Blinking green There is reception or transmission occuring at the port.

Solid amber There is a secure 10/100 Mbps connection at the port.

Blinking amber There is reception or transmission occuring at the port.

Light off No link.

Link/Activity/Speed

(per port 25-28)

Solid green There is a secure 1000 Mbps connection at the port.

Blinking green There is reception or transmission occuring at the port.

Solid amber There is a secure 100 Mbps connection at the port.

Blinking amber There is reception or transmission occuring at the port.

Light off No link.

PoE OK/PoE Fail

(per PoE port)

Solid green PD device insert and power feeding.

Solid amber PD device insert but failure occurs.

Light off No PD device insert.



PoE Power Budget 100% LED: Solid

red

PoE power has reached 100%.

75% LED: Solid

amber

PoE power ≤ 75%.

50% LED: Solid

green

PoE power ≤ 50%.

25% LED: Solid

green

PoE power ≤ 25%.

Installation Guidelines

This section will discuss the hardware installation guidelines that the user must follow in

order to properly and safely install this switch into the appropriate environment.

Visually inspect the power cord to see that it is secured fully to the AC power

connector.

Make sure that there is proper heat dissipation and adequate ventilation around the

switch.

Do not place heavy objects on the switch.

esktop or Shelf Installation

When installing the switch on a desktop or shelf, the rubber feet must be attached on the

bottom at each corner of the device’s base. Allow enough ventilation space between the

device and the objects around it.

Figure 1 — Attaching rubber feet to the switch

Rack Installation

The switch can be mounted in an EIA standard size 19-inch rack, which can be placed in a

wiring closet with other equipment. To install, attach the mounting brackets to the switch’s

side panels (one on each side) and secure them with the screws.

Figure 2 — Attaching rack-mount brackets to the switch



Then, use the screws provided with the equipment rack to mount the switch in the rack.

Figure 3 — Installing the switch in a rack

Installing Transceivers into the Transceiver Ports

The DSS-200 -28MP switch is equipped with the ports for connecting the SFP

transceivers.

Figure 4 — Inserting transceivers into the transceiver ports

Grounding the Switch

This section describes how to connect the switch to the ground. You must complete this

procedure before powering on the switch.

Required tools and equipment:

round screws: One M4 x 6 mm (metric) pan-head screw.

rounding cable (not included in the accessory kit): The grounding cable should be

sized according to local and national installation requirements. Depending on the



power supply and system, a 12 to 6 AW copper conductor is required for

installation. Commercially available 6 AW wire is recommended. The length of the

cable depends on the proximity of the Switch to proper grounding facilities.

A screwdriver (not included in the accessory kit).

You can connect the switch to a protective ground by following the steps below:

1. Verify if the switch power is off.

2. Attach the terminal lug ring of the grounding cable to the ground screw opening of the

switch with the grounding screw.

3. Attach the terminal lug ring at the other end of the grounding cable to an appropriate

grounding stud or bolt on the rack where the switch is installed.

4. Verify if the connections at the ground connector on the switch and the rack are securely

attached.

Plugging in the A Power ord

Plug one end of the AC power cord into the power socket of the switch and the other end

into the electrical outlet (preferably one that is grounded and surge protected).

Power Failure

In the event of a power failure, just as a precaution, unplug the power cord from the switch.

After the power returns, plug the power cord back into the power socket of the switch.



ПРАВИЛА И УСЛОВИЯ МОНТАЖА, БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ, ХРАНЕНИЯ,

ТРАНСПОРТИРОВАНИЯ И УТИЛИЗАЦИИ

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических

повреждений. Устройство должно быть использовано только по назначению

(прием/передача данных в компьютерных сетях), монтаж должен производиться в

соответствии с документацией, размещенной на официальном сайте.

Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и

хорошо проветриваемом помещении с нормальной влажностью, в стороне от

мощных источников тепла. Не используйте его на улице и в местах с повышенной

влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные

отверстия устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от -5 до +50 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Устройство должно быть заземлено, если это предусмотрено конструкцией корпуса

или вилки на кабеле питания. Для подключения необходима установка

легкодоступной розетки вблизи оборудования.

Хранение и транспортирование устройства допускается только в заводской упаковке

при температуре и влажности, указанных в технических характеристиках.

Реализация – без ограничений. По окончании эксплуатации устройства обратитесь к

официальному дилеру для утилизации оборудования.

Срок службы устройства – 5 лет.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с

даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам

серийного номера, указанного на наклейке с техническими данными.

Год: E - 2014, F - 2015, - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021, 2 - 2022,

3 - 2023.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный центр или

группу технической поддержки D-Link.



Комплект поставки

Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку

наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо

отсутствует или есть повреждения, обратитесь к поставщику.

Коммутатор DSS-200 -28MP

Кабель питания

Краткое руководство по установке

Примечание: приобретенная модель может незначительно отличаться от

изображенной на иллюстрациях.

Интерфейсы устройства

Порт Описание

Порты 10/100/1000Base-T с

поддержкой PoE

24 порта 10/100/1000Base-T с поддержкой PoE (скорость

соединения 10/100/1000 Мбит/с).

Комбо-порты 100/1000Base-T/SFP 4 комбо-порта 100/1000Base-T/SFP (скорость соединения

100/1000 Мбит/с).

Сигнальный порт с разъемом RJ-45 Alarm-порт RJ-45 предназначен для подключения внешних

alarm-устройств.

Индикаторы

Индикатор Состояние Описание

Power Горит зеленым

цветом

Питание коммутатора включено.

Не горит Питание коммутатора выключено.

Alert Горит красным

цветом

Произошло срабатывание alarm-сигнала. Коммутатор будет

отправлять трапы и логи с настроенным сообщением о

произошедшем событии ошибки.

PoE Mode/Link Mode Горит желтым

цветом

Индикаторы портов 1-24 работают в режиме PoE Mode (PoE

OK/PoE Fail).

Горит зеленым

цветом

Индикаторы портов 1-24 работают в режиме Link Mode (Link/

Activity/Speed).

Link/Activity/Speed

(на порт 1-24)

Горит зеленым

цветом

К порту подключено устройство на скорости 1000 Мбит/с.

Мигает зеленым

цветом

На порту выполняется передача или прием данных.

Горит желтым

цветом

К порту подключено устройство на скорости 10/100 Мбит/с.

Мигает желтым

цветом

На порту выполняется передача или прием данных.

Не горит К порту не подключено устройство.

Link/Activity/Speed

(на порт 25-28)

Горит зеленым

цветом

К порту подключено устройство на скорости 1000 Мбит/с.



Мигает зеленым

цветом

На порту выполняется передача или прием данных.

Горит желтым

цветом

К порту подключено устройство на скорости 100 Мбит/с.

Мигает желтым

цветом

На порту выполняется передача или прием данных.

Не горит К порту не подключено устройство.

PoE OK/PoE Fail (на

порт PoE)

Горит зеленым

цветом

К порту подключено устройство с поддержкой PoE.

Осуществляется подача питания PoE.

Горит желтым

цветом

К порту подключено устройство с поддержкой PoE, но

подача питания PoE не осуществляется.

Не горит К порту не подключено устройство с поддержкой PoE.

Бюджет мощности

PoE

Индикатор 100%

горит красным

цветом

Бюджет мощности PoE используется на 100%.

Индикатор 75%

горит желтым

цветом

Бюджет мощности PoE используется менее чем на 75%.

Индикатор 50%

горит зеленым

цветом

Бюджет мощности PoE используется менее чем на 50%.

Индикатор 25%

горит зеленым

цветом

Бюджет мощности PoE используется менее чем на 25%.

Установка коммутатора

Для безопасной установки и эксплуатации коммутатора рекомендуется следующее:

Осмотрите кабель питания и убедитесь, что он надежно подключен к

соответствующему разъему на задней панели коммутатора.

Убедитесь в наличии пространства для рассеивания тепла и вентиляции

вокруг коммутатора.

Не размещайте тяжелые предметы на поверхности коммутатора.

Установка на плоскую поверхность

При установке коммутатора на стол или какую-либо поверхность необходимо

прикрепить резиновые ножки к нижней панели коммутатора, расположив их по углам.

Обеспечьте достаточное пространство для вентиляции между устройством и

объектами вокруг него.

Рисунок 1 — Крепление резиновых ножек



Установка в стойку

Коммутатор может быть установлен в 19-дюймовую стойку EIA, которая, как правило,

размещается в серверной комнате вместе с другим оборудованием. Прикрепите

кронштейны к боковым панелям коммутатора и зафиксируйте кронштейны с

помощью винтов.

Рисунок 2 — Крепление кронштейнов

Установите коммутатор в стойку и закрепите его с помощью винтов от стойки.

Рисунок 3 — Установка коммутатора в стойку

Подключение трансиверов

Коммутатор DSS-200 -28MP оснащен портами для подключения трансиверов SFP.



Рисунок 4 — Подключение трансиверов к коммутатору

Заземление коммутатора

Данный раздел содержит информацию о способе заземления коммутатора. Данную

процедуру необходимо выполнить перед включением питания коммутатора.

Необходимые инструменты и оборудование:

Винт заземления M4 x 6 мм.

Провод заземления (не входит в комплект для монтажа): характеристики

провода заземления должны соответствовать региональным требованиям по

установке. В зависимости от источника питания и системы для установки

требуется медный провод (от 12 до 6 AW ). Рекомендуется использовать

имеющиеся в продаже провода 6 AW . Длина кабеля зависит от

расположения коммутатора по отношению к средствам заземления.

Отвертка (не входит в комплект для монтажа).

Коммутатор можно заземлить, выполнив следующие шаги:

1. Убедитесь, что питание коммутатора выключено.

2. Прикрутите клемму заземляющего провода винтом заземления к коммутатору.

3. Прикрепите клемму на противоположной стороне провода заземления к разъему

заземления на стойке, в которую установлен коммутатор.

4. Проверьте надежность существующих соединений.

Подключение кабеля питания переменного тока

Подключите кабель питания переменного тока к соответствующему разъему на

задней панели коммутатора и к электрической розетке (желательно с заземлением и

защитой от статического электричества).

Сбой питания

В случае сбоя питания коммутатор должен быть отключен. При восстановлении

питания включите коммутатор снова.



Table des matières

Langues :

Autres manuels D-Link Changer

D-Link

D-Link DGS-1016D - Switch Manuel utilisateur

D-Link

D-Link DXS-3250E - xStack Switch Manuel utilisateur

D-Link

D-Link DGS-1024D/E1 Manuel utilisateur

D-Link

D-Link xStack Manuel utilisateur

D-Link

D-Link DES-3250TG Manuel utilisateur

D-Link

D-Link DKVM-IP8 Manuel utilisateur

D-Link

D-Link DES-108 Manuel utilisateur

D-Link

D-Link DWS-3160-24TC Manuel utilisateur

D-Link

D-Link DXS-3600-EM-8XS Manuel

D-Link

D-Link DUB-2325 Manuel utilisateur

D-Link

D-Link DES-1526 Manuel utilisateur

D-Link

D-Link xStack DGS-3450 Manuel

D-Link

D-Link xStack DGS-3200-10 Manuel utilisateur

D-Link

D-Link DGS-3130-54PS Manuel utilisateur

D-Link

D-Link DGS-1224TP - Web Smart Switch Manuel utilisateur

D-Link

D-Link xStack DGS-3427 Manuel utilisateur

D-Link

D-Link DES-3250TG Manuel utilisateur

D-Link

D-Link DUB-H7 - Hub - USB Manuel utilisateur

D-Link

D-Link DES-3526 - Switch - Stackable Manuel utilisateur

D-Link

D-Link DUB-H7 - Hub - USB Manuel utilisateur

D-Link

D-Link DKVM-16 - KVM Switch Manuel utilisateur

D-Link

D-Link DGS-3000-20L Manuel utilisateur

D-Link

D-Link Dis-200G Series Manuel utilisateur

D-Link

D-Link DES-1200M Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuel utilisateur
