D-Link DMS-3130-30PS Manuel utilisateur

D-Link

DMS-3130-30PS

16 100/1000/2.5GBase-T PoE Ports + 8 5GBase-T PoE Ports + 2 10GBase-T Ports +

4 25GBase-X SFP28 Ports L3 Stackable Managed Switch

Управляемый L3 стекируемый коммутатор с 16 портами 100/1000/2.5GBase-T,

8 портами 5GBase-T, 2 портами 10GBase-T и 4 портами 25GBase-X SFP28 (16 портов

PoE 802.3af/at, 8 портов PoE 802.3bt, PoE-бюджет 740 Вт)

Quick Installation Guide

Краткое руководство по установке

Package Contents

Open the shipping carton of the Switch and carefully unpack its contents. The carton

should contain the following items:

•One DMS-3130-30PS switch

•One AC power cord

•One rack mounting kit (two brackets and screws)

•Four rubber feet with adhesive backing

•One Quick Installation Guide

Note: the model you have purchased may appear slightly different from those shown in the

illustrations.

LEDs

LED

Status

Description

Power

Solid green

Device power on.

Light off

Device power off.

Console

Solid green

Console on.

Light off

Console off.

MGMT

Solid green

There is a secure 1000 Mbps connection at the port.

Blinking green

There is reception or transmission occuring at the port.

Solid amber

There is a secure 10/100 Mbps connection at the port.

Blinking amber

There is reception or transmission occuring at the port.

Light off

No link.

USB

Solid green

USB device is connected.

Blinking green

Data is transmitting.

Light off

No device is connected.

RPS

Solid green

RPS in using.

Light off

RPS off.

Fan Error

Solid red

The fan has run time failure and is brought offline.

Light off

All fans work normally.

Stack ID

Capable 1-9

The Box ID is assigned in the stack.

When the box becomes stacking master, the box ID and «H» will

be shown by turn. That is boxID -> H -> boxID -> H … off.

Link/Activity/Speed

(per port 1-24 (left))

Solid green

There is a secure 2.5/5 Gbps connection at the port.

Blinking green

There is reception or transmission occuring at the port.

Solid amber

There is a secure 100/1000 Mbps connection at the port.

Blinking amber

There is reception or transmission occuring at the port.

Light off

No link.

PoE

(per port 1-24 (right))

Solid green

PD device insert and power feeding.

Solid amber

PD device insert but failur occurs.

PSE can't provide power to PD due to PD error or power budget is

not enough.

Light off

No PD device insert.

Link/Activity/Speed

(per port 25-26)

Solid green

There is a secure 2.5/5/10 Gbps connection at the port.

Blinking green

There is reception or transmission occuring at the port.

Solid amber

There is a secure 100/1000 Mbps connection at the port.

Blinking amber

There is reception or transmission occuring at the port.

Light off

No link.

Link/Activity/Speed

(per port 27-30)

Solid green

There is a secure 25 Gbps connection at the port.

Blinking green

There is reception or transmission occuring at the port.

Solid amber

There is a secure 10 Gbps connection at the port.

Blinking amber

There is reception or transmission occuring at the port.

Light off

No link.

Installation Guidelines

This section will discuss the hardware installation guidelines that the user must follow in

order to properly and safely install this Switch into the appropriate environment.

•Visually inspect the power cord and see that it is fully secured to both the power

connector of the AC power supply, installed into the Switch, and the electrical outlet

that supplies power.

•Install the Switch in a fairly cool and dry place within the acceptable operating

temperature and humidity ranges.

•Install the Switch in a site free from strong electromagnetic field generators such as

motors, vibration, dust, and direct exposure to sunlight.

Installing the Switch without a Rack

This section is used to guide the user through installing the Switch in an area other than a

switch rack. Attach the included rubber feet to the bottom of the Switch. Take note that

there should be marked blocks on the bottom of the Switch to indicate where to attach the

rubber feet. These markings are usually found in each corner on the bottom of the device.

The rubber feet cushion the Switch, protecting the casing from scratches and preventing it

from scratching other surfaces.

Figure 1 —Attaching rubber feet to the Switch

Install the Switch on a sturdy, level surface that can support the weight of the Switch. Do

not place any heavy objects on the Switch. Make sure that there is proper heat dissipation

from and adequate ventilation around the Switch. Leave at least 10 cm (4 inches) of space

at the front, sides, and rear of the Switch for ventilation.

Installing the Switch in a Standard 19'' Rack

This section is used to guide the user through installing the Switch into a switch rack. The

Switch can be mounted in a standard 19"(1U) rack using the provided mounting brackets.

Fasten the mounting brackets to the sides of the Switch using the screws provided.

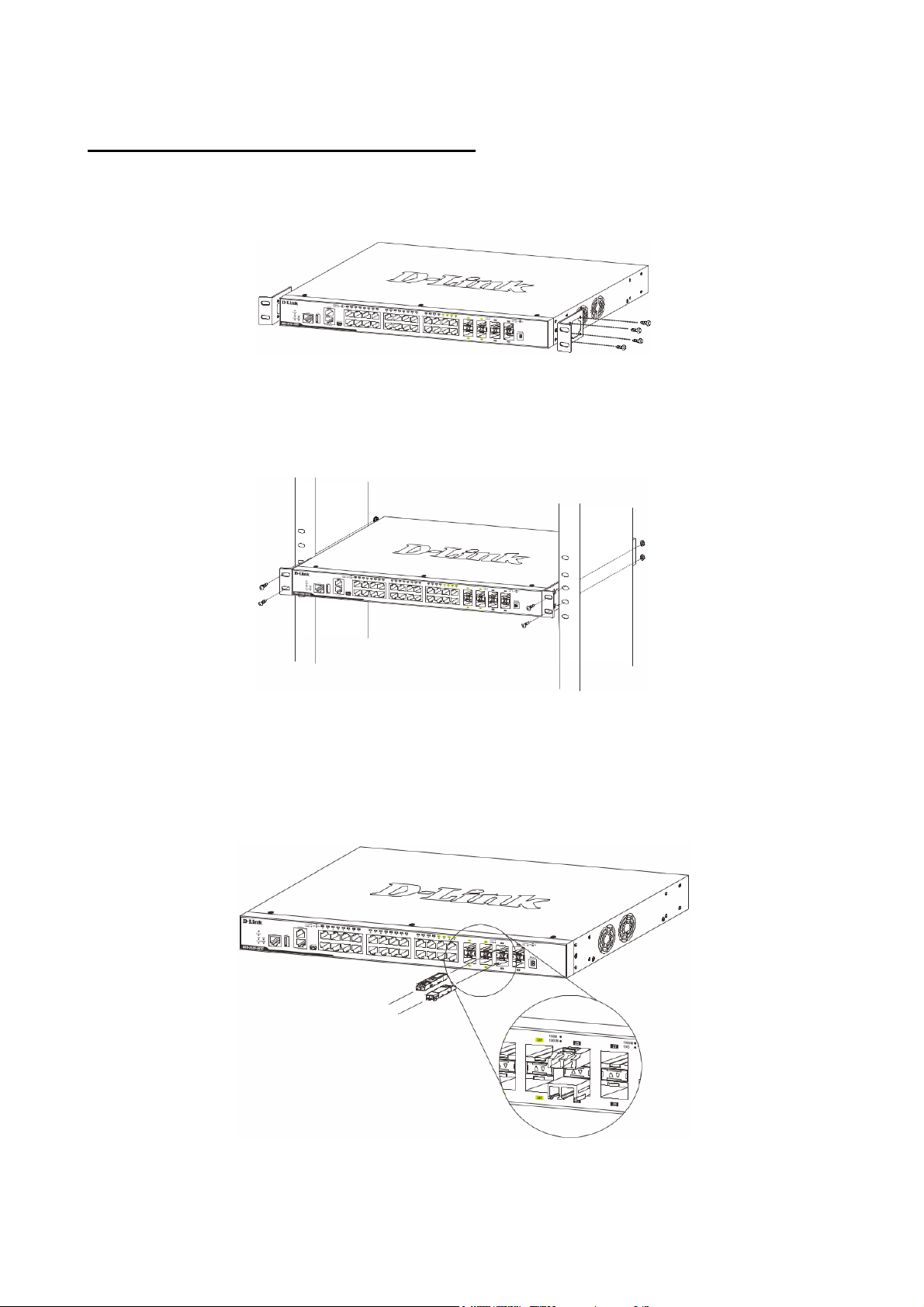

Figure 2 —Attaching rack-mount brackets to the Switch

Fasten the mounting brackets in any available open space in the rack using the screws

provided with the rack.

Figure 3 —Installing the Switch in a rack

Installing Transceivers into the Transceiver Ports

The Switch is equipped with the ports for connecting the SFP+ and SFP28 transceivers.

Figure 4 —Inserting transceivers into the transceiver ports

Power On (AC Power)

Plug one end of the AC power cord into the power socket of the AC power supply, installed

into the Switch, and the other end into the local power source outlet.

Power Failure (AC Power)

In the event of a power failure, just as a precaution, unplug the power cord from the AC

power supply, installed into the Switch. After the power returns, plug the power cord back

into the power socket of theAC power supply, installed into the Switch.

Management Options

The Switch can be managed with Command Line Interface (CLI), SNMP protocol and Web

User Interface.

Command Line Interface (CLI)

The Switch can be managed, out-of-band, by using the console port or the MGMT port on

the front panel of the Switch. Alternatively, the Switch can also be managed, in-band, by

using a Telnet connection to any of the LAN ports on the Switch. The command line

interface provides complete access to all switch management features.

SNMP-based Management

The Switch can be managed with an SNMP-compatible console program. The Switch

supports SNMP v1, SNMPv2c and SNMPv3.

Web User Interface (Web UI)

Most of the features available through the CLI can be accessed through the Web UI. This

management interface is a more graphical representation of the features that can be

viewed and configured on this Switch.

Connecting to the Console Port

The front panel of the Switch provides an RJ-45 console port to connect a remote system

for monitoring and configuring the Switch.

To use the RJ-45 console port, the following equipment is needed:

•Aterminal or a computer with both an RS-232 serial port and terminal emulation

software

•Aconsole cable with a male DB9 connector on one end and an RJ-45 connection

on the other

To connect the RJ-45 console port on the Switch to the computer:

•Connect the male DB9 connector on the console cable (shipped with the Switch) to

the RS-232 serial port on the computer running terminal emulation software then

insert the RJ-45 connector into the RJ-45 console port on the front of the Switch.

To configure the terminal emulation software as follows:

•Select the appropriate serial port (COM1 or COM2).

•Set the data rate to 115200 baud.

•Set the data format to 8 data bits, 1 stop bit, and no parity.

•Set flow control to none.

Figure 5 —COM Port Configuration

To be able to view the boot procedure, the Switch needs to be rebooted. The simplest way,

at this stage, to reboot the Switch is to unplug and re-insert the power cable from and into

the power receptacle of the AC power supply, installed into the Switch. After correctly

configuring the terminal settings and re-inserting the power cable, the boot procedure will

appear in the terminal. After the boot sequence has been completed, the console login

screen will be displayed.

Connecting to the Switch for the First Time

By default, there is no Username and Password configured in the account settings of this

Switch. This will allow the user to simply connect to this Switch for the first time by

pressing the ‘Enter’ key. After pressing Enter, access will be given to enter commands

after the command prompt (Switch>) appears.

NOTE: The first user automatically gets Administrator level privileges. At least one

Administrator-level user account must be created for the Switch.

NOTE: It is highly recommended to create a user account containing a username

and a password on the Switch to prevent unauthorized access to the management

interface.

Connecting to the MGMT Port

The front panel of the Switch features an Out-Of-Band (OOB) RJ-45 MGMT port which can

be used to connect to a computer using a standard Ethernet cable. A web browser or

Telnet client can be used to connect to the Switch using the MGMT port. To use the MGMT

port, connect one end of an Ethernet cable to a computer and the other end to the Switch.

The default IP address of the MGMT port is 192.168.0.1 and the subnet mask is

255.255.255.0. Make sure that the computer being used for the switch management has a

non-conflicting IP address in the 192.168.0.0/24 network.

Logging into the Web UI

Supported Web browsers:

•Internet Explorer

•Firefox

•Google Chrome

•Safari

To access the Web UI, open a standard web browser, enter the Switch’s IP address into

the address bar of the browser, and press the ENTER key. To access the Web UI from

normal LAN ports, the default IP address is 10.90.90.90. When connecting to the Web UI

of the Switch for the first time, leave the User Name and Password fields blank and click

Figure 6 —Web UI Login Window

ПРАВИЛА И УСЛОВИЯ МОНТАЖА, БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ, ХРАНЕНИЯ,

ТРАНСПОРТИРОВАНИЯ И УТИЛИЗАЦИИ

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических

повреждений. Устройство должно быть использовано только по назначению

(прием/передача данных в компьютерных сетях), монтаж должен производиться в

соответствии с документацией, размещенной на официальном сайте.

Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и

хорошо проветриваемом помещении с нормальной влажностью, в стороне от

мощных источников тепла. Не используйте его на улице и в местах с повышенной

влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные

отверстия устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от 0 до +50 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Устройство должно быть заземлено, если это предусмотрено конструкцией корпуса

или вилки на кабеле питания. Для подключения необходима установка

легкодоступной розетки вблизи оборудования.

Хранение и транспортирование устройства допускается только в заводской упаковке

при температуре и влажности, указанных в технических характеристиках.

Реализация – без ограничений. По окончании эксплуатации устройства обратитесь к

официальному дилеру для утилизации оборудования.

Срок службы устройства – 5 лет.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с

даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам

серийного номера, указанного на наклейке с техническими данными.

Год: E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021, 2 - 2022,

3 - 2023.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный центр или

группу технической поддержки D-Link.

Комплект поставки

Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку

наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо

отсутствует или есть повреждения, обратитесь к поставщику.

•Коммутатор DMS-3130-30PS

•Кабель питания

•2 крепежных кронштейна для установки в 19-дюймовую стойку

•4 резиновые ножки

•Комплект для монтажа

•Краткое руководство по установке

Примечание: приобретенная модель может незначительно отличаться от

изображенной на иллюстрациях.

Индикаторы

Индикатор

Состояние

Описание

Power

Горит зеленым

цветом

Питание коммутатора включено.

Не горит

Питание коммутатора выключено.

Console

Горит зеленым

цветом

Консоль включена.

Не горит

Консоль выключена.

MGMT

Горит зеленым

цветом

К порту выполнено подключение на скорости 1000 Мбит/с.

Мигает зеленым

цветом

На порту выполняется передача или прием данных.

Горит желтым

цветом

К порту выполнено подключение на скорости 10/100 Мбит/с.

Мигает желтым

цветом

На порту выполняется передача или прием данных.

Не горит

К порту не выполнено подключение.

USB

Горит зеленым

цветом

К порту подключено USB-устройство.

Мигает зеленым

цветом

Выполняется передача данных.

Не горит

К порту не подключено устройство.

RPS

Горит зеленым

цветом

Питание резервного источника питания включено.

Не горит

Питание резервного источника питания выключено.

Fan Error

Горит красным

цветом

Произошел сбой в работе вентилятора.

Не горит

Система вентиляции работает корректно.

Stack ID

Значение от 1

Box ID, назначенный в стеке.

до 9

Когда коммутатор станет мастером (stacking master),

параметры Box ID и «H» будут отображаться поочередно:

boxID -> H -> boxID -> H, а затем индикатор будет выключен.

Link/Activity/Speed

(на порт 1-24

(слева))

Горит зеленым

цветом

К порту подключено устройство на скорости 2,5/5 Гбит/с.

Мигает зеленым

цветом

На порту выполняется передача или прием данных.

Горит желтым

цветом

К порту подключено устройство на скорости 100/1000 Мбит/с.

Мигает желтым

цветом

На порту выполняется передача или прием данных.

Не горит

К порту не подключено устройство.

PoE

(на порт 1-24

(справа))

Горит зеленым

цветом

К порту подключено устройство с поддержкой PoE.

Осуществляется подача питания PoE.

Горит желтым

цветом

К порту подключено устройство с поддержкой PoE, но подача

питания PoE не осуществляется.

Коммутатор не может подавать питание на устройство с

поддержкой PoE по причине ошибки этого устройства или из-

за того, что бюджета мощности коммутатора недостаточно

для питания устройства.

Не горит

К порту не подключено устройство с поддержкой PoE.

Link/Activity/Speed

(на порт 25-26)

Горит зеленым

цветом

К порту подключено устройство на скорости 2,5/5/10 Гбит/с.

Мигает зеленым

цветом

На порту выполняется передача или прием данных.

Горит желтым

цветом

К порту подключено устройство на скорости 100/1000 Мбит/с.

Мигает желтым

цветом

На порту выполняется передача или прием данных.

Не горит

К порту не подключено устройство.

Link/Activity/Speed

(на порт 27-30)

Горит зеленым

цветом

К порту подключено устройство на скорости 25 Гбит/с.

Мигает зеленым

цветом

На порту выполняется передача или прием данных.

Горит желтым

цветом

К порту подключено устройство на скорости 10 Гбит/с.

Мигает желтым

цветом

На порту выполняется передача или прием данных.

Не горит

К порту не подключено устройство.

Установка коммутатора

Для безопасной установки и эксплуатации коммутатора рекомендуется следующее:

•Осмотрите кабель питания и убедитесь, что он надежно подключен к

соответствующему разъему на источнике питания AC, установленном в

коммутаторе.

•Установите коммутатор в сухом и прохладном месте для обеспечения

надлежащей рабочей температуры и влажности.

Table des matières

Langues :

Autres manuels D-Link Changer

D-Link

D-Link DFE-2624 - Hub - Stackable Manuel utilisateur

D-Link

D-Link DES-1018DG Manuel utilisateur

D-Link

D-Link xStack DES-3526DC Manuel utilisateur

D-Link

D-Link DHP-346AV Manuel utilisateur

D-Link

D-Link DGS-1016A Manuel utilisateur

D-Link

D-Link DES-7200 Mode d’emploi

D-Link

D-Link DES-1008PA Manuel utilisateur

D-Link

D-Link DXS-3227 - xStack Switch - Stackable Manuel utilisateur

D-Link

D-Link DES-1228 - Web Smart Switch Manuel utilisateur

D-Link

D-Link DXS-3600-32S Manuel utilisateur

D-Link

D-Link xStack DGS-3120-48PC Manuel utilisateur

D-Link

D-Link DGS-3100-48 Manuel utilisateur

D-Link

D-Link GO-SW-8G Manuel utilisateur

D-Link

D-Link DES-1526 Manuel utilisateur

D-Link

D-Link DSH-16+ Manuel utilisateur

D-Link

D-Link DGS-3312SR Manuel utilisateur

D-Link

D-Link 48-Port 10/100Mbps Web-Smart Switch with 4-Port 10/100/1000Base-T and 2-Port Combo SFP... Manuel utilisateur

D-Link

D-Link DGS-1005D - Switch Manuel utilisateur

D-Link

D-Link DGS-1210 Series Manuel utilisateur

D-Link

D-Link DGS-2208 - Desktop Switch Manuel utilisateur

D-Link

D-Link DGS-3024 Manuel utilisateur

D-Link

D-Link DES-1024D Manuel utilisateur

D-Link

D-Link DWS-3160-24TC Manuel utilisateur

D-Link

D-Link DGS-1100-10MPP Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuel utilisateur
