D-Link DMS-108 Manuel utilisateur

QUICK

INSTALLATION

GUIDE

8 PORT MULTI-GIGABIT

DESKTOP SWITCH

INSTALLATIONSANLEITUNG

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

РЪКОВОДСТВО ЗА БЪРЗА ИНСТАЛАЦИЯ

STRUČNÁ INŠTALAČNÁ PRÍRUČKA

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

ОРНАТУ БОЙЫНША ҚЫСҚАША НҰСҚАУЛЫҚ

快速安裝指南

PETUNJUK PEMASANGAN CEPAT

クイックインストールガイド

ENGLISH

PRODUCT SETUP

HARDWARE INSTALLATION

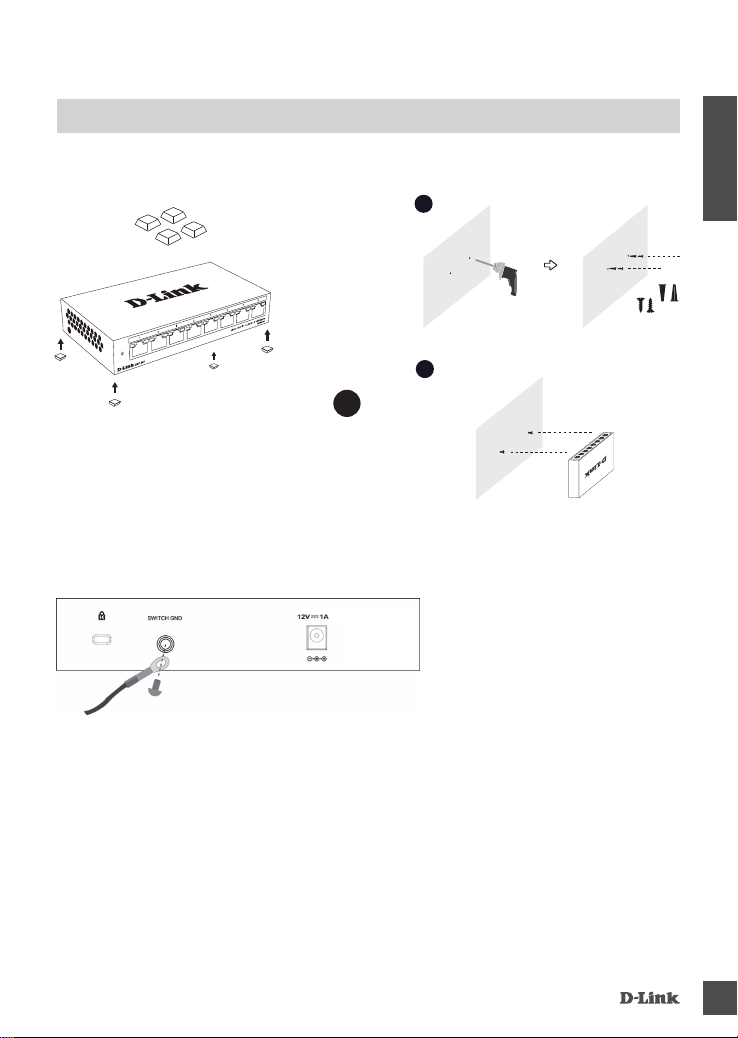

Desktop Mounting

Switch Grounding

Wall Mounting

ENGLISH

PRODUCT SETUP

SWITCH SET-UP

Step 1

Plug the power adapter into a free wall socket, then plug the other

end of the power adapter cable into the power port of the switch.

The power LED will light up, conrming that the device is powered

up successfully.

Step 2

Use a LAN cable to connect your network device to one of the 8

ports on the switch.

Step 3

Check the Link/Act lights(LEDs) on the switch to verify a proper

connection.

Router

Internet

Status LED

LAN LAN LAN LAN

LAN

Location Color Status Description

LED Per 2.5G BASE-T Port

(Port 1-8)

Blue Solid 2.5G Connection

Blinking Data transmission/Activity

Green Solid 1000M Connection

Blinking Data transmission/Activity

Amber Solid 10/100M Connection

Blinking Data transmission/Activity

O󰀨 Light o󰀨 No link

PORT LED CONNECTION SPEED

Link/Act LED INDICATORS

Power

ENGLISH

TROUBLESHOOTING

SETUP AND CONFIGURATION PROBLEMS

1. WHAT TO DO IF THE POWER LED IS NOT LIT UP?

Check if the power adapter is properly connected to a wall socket and the back of the switch.

2. WHAT TO DO IF A CONNECTED DEVICE IS NOT DETECTED?

First check if the Port LED is ashing. If the Port LED is not illuminated, try connecting the device

using a di󰀨erent LAN cable.

TECHNICAL SUPPORT

DEUTSCH

PRODUCT SETUP

HARDWARE INSTALLATION

Desktop Mounting

Switch Grounding

Wall Mounting

DEUTSCH

EINRICHTUNG DES PRODUKTS

SWITCH EINRICHTEN

Schritt 1

Schließen Sie das Netzteil an eine freie Wandsteckdose an und

stecken Sie das andere Ende des Netzkabels in den Netzanschluss

des Switch. Die LED-Betriebsanzeige leuchtet auf. Das zeigt, dass

das Gerät eingeschaltet ist.

Schritt 2

Schließen Sie Ihr Netzwerkgerät mit einem LAN-Kabel an einen der

8 Anschlüsse am Switch an.

Schritt 3

Die Link-/Act-LEDs (LEDs) auf dem Switch zeigen an, ob die

Verbindung ordnungsgemäß hergestellt wurde.

Ort Farbe Status Beschreibung

LED Per 2,5 G BASE-T Port

(Port 1-8)

Blau Leuchtet durchgehend 2,5G-Verbindung

Blinkt Datenübertragung/Aktivität

Grün Leuchtet durchgehend 1000M-Verbindung

Blinkt Datenübertragung/Aktivität

Gelb Leuchtet durchgehend 10/100M-Verbindung

Blinkt Datenübertragung/Aktivität

Aus Licht aus Keine Verbindung

PORT-LED-

VERBINDUNGSGESCHWINDIGKEIT

Link-/Act-LEDs

Router

Internet

LAN LAN LAN LAN

LAN

Power

Status-LED

DEUTSCH

FEHLERBEHEBUNG

EINRICHTUNGS- UND KONFIGURATIONSPROBLEME

1. WAS MACHE ICH, WENN DIE LED-BETRIEBSANZEIGE NICHT LEUCHTET?

Stellen Sie sicher, dass das Netzteil korrekt in die Wandsteckdose und in die Rückseite des

Switch eingesteckt ist.

2. WAS MACHE ICH, WENN EIN ANGESCHLOSSENES GERÄT NICHT ERKANNT WIRD?

Prüfen Sie zunächst, ob die Port-LED blinkt. Wenn die LED nicht leuchtet, versuchen Sie, das

Gerät mit einem anderen LAN-Kabel anzuschließen.

TECHNISCHER SUPPORT

FRANÇAIS

CONFIGURATION DU PRODUIT

INSTALLATION DU MATÉRIEL

Montage sur bureau

Mise à la terre de l'interrupteur

Montage mural

FRANÇAIS

CONFIGURATION DU PRODUIT

CONFIGURATION DU COMMUTATEUR

Étape 1

Branchez l'adaptateur électrique dans une prise murale libre, puis

branchez l'autre extrémité du câble de l'adaptateur électrique dans

le port d'alimentation du commutateur. Le voyant d'alimentation

s'allume pour conrmer que le périphérique a été correctement mis

sous tension.

Étape 2

Utilisez un câble LAN pour connecter votre appareil réseau à l'un

des 8 ports du commutateur.

Étape 3

Vériez les voyants Link/Act (LED) du commutateur pour vérier

que la connexion est correcte.

LED DU PORT VITESSE DE

CONNEXION

INDICATEURS LED Link/Act

Emplacement Couleur État Description

LED par port 2.5G BASE-T

(Port 1-8)

Bleu Fixe Connexion 2.5G

Clignote Transmission de données/Activité

Vert Fixe Connexion 1000M

Clignote Transmission de données/Activité

Orange Fixe Connexion 10/100M

Clignote Transmission de données/Activité

Désactivé Éteint Pas de liaison

Routeur

Internet

LAN LAN LAN LAN

LAN

Alimentation

Voyant d’état

FRANÇAIS

RÉSOLUTION DES PROBLÈMES

PROBLÈMES DE CONFIGURATION ET D'INSTALLATION

1. QUE FAIRE SI LE VOYANT D’ALIMENTATION EST ÉTEINT ?

Vériez si l'adaptateur d'alimentation est correctement connecté à une prise murale et à l'arrière

de l'interrupteur.

2. QUE FAIRE SI UN PÉRIPHÉRIQUE CONNECTÉ N’EST PAS DÉTECTÉ ?

Commencez par vérier si le voyant du port clignote. S’il est éteint, essayez de connecter le

périphérique avec un autre câble de réseau local.

SUPPORT TECHNIQUE
