D-Link DES-1008D Manuel utilisateur

DES-1008D

10/100M NWay Fast Ethernet Switch

Quick Installation Guide

Ver.01 (June. 2002)

1907DES10081600B

RECYCLABLE

Introduction

This Quick Installation Guide gives step-by-step

instructions for setting up the D-Link DES-1008D

10/100M Fast Ethernet Switch. The model you

have purchased may appear slightly different from

those shown in the illustrations. For more detailed

information about the switch, its components,

making network connections and technical specifi-

cations, please refer to the User’s Guide included

with your switch.

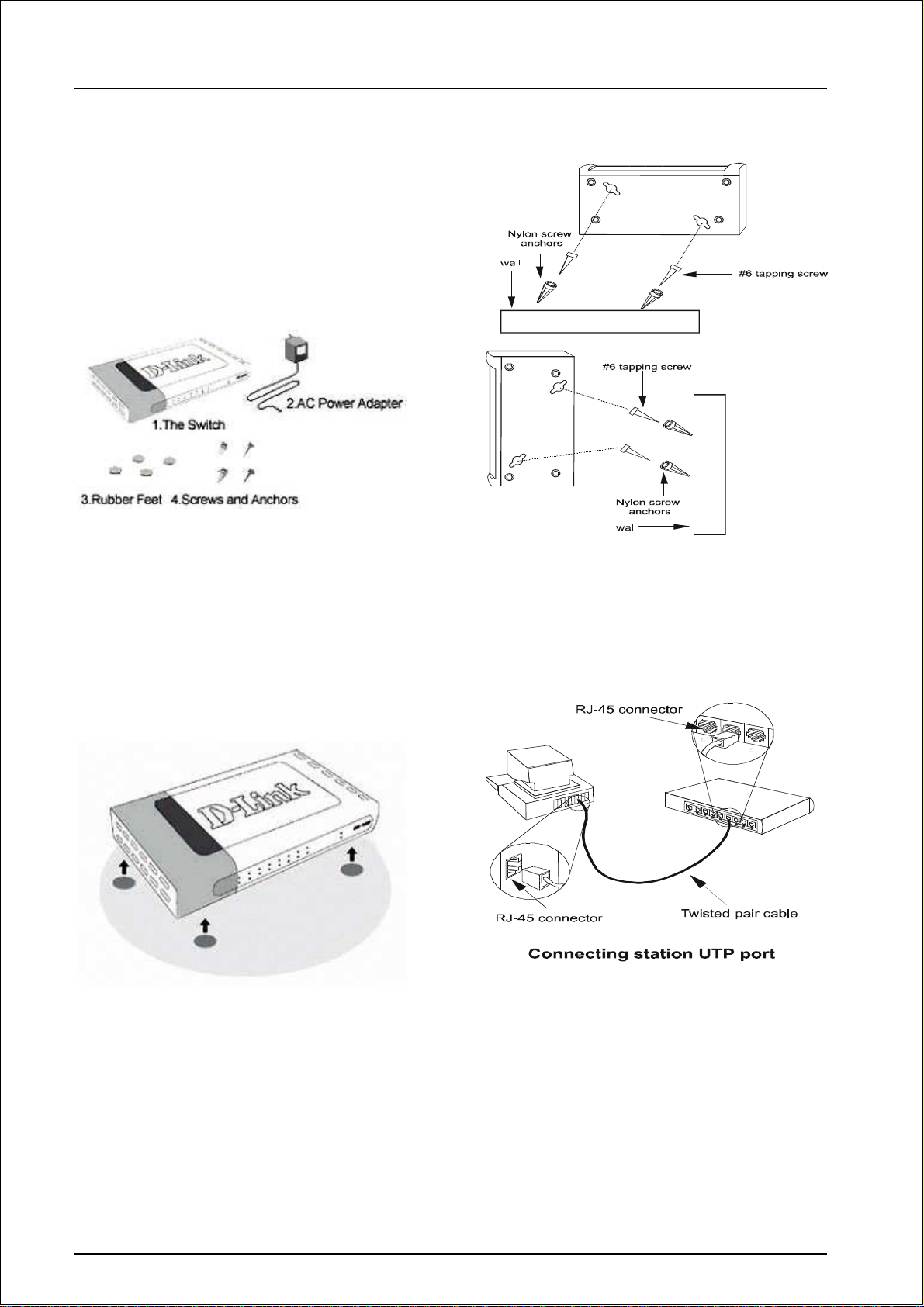

Step 1 – Unpacking

Please make sure the following items are present

and undamaged.

1.The switch

2.Ac Power Adapter

3.Rubber Feet

4.Screws and Anchors

5.Stacking Bracket

Step 2 – Physical Installation

Putting the Rubber Feet

For desktop installation, please take time now to

attach the included rubber feet to the base of the

switch

Mounting Switch on Wall

The DES-1008D can be mounted on a wall. Two

mounting slots are provided on the bottom side of

the hub for this purpose. Make sure that the front

panel is exposed to allow you to view the LEDs while

the unit is on.

Step 3 –PC to DES-1008D

A PC can be connected to DES-1008D via a two-pair Cate-

gory 3, 4, 5 UTP/STP straight cable. The PC (equipped

with a RJ-45 10/100Mbps phone jack) can be connected to

any of the 8 ports (1 - 8). It does not describe the con-

nection to switch or hub.

The LED indicators for PC connection depend on the

LAN card’s capabilities. If LED indicators are not lit

after making a proper connection, check the PC LAN

card, the cable and the DES-1008D conditions and

connections.

1. The ‘‘100LINK/ACT,10LINK/ACT’’ LED

indicator lights green for hookup to

100Mbps speed or light amber for hookup

to 10Mbps speed.

2. The ‘‘Full-Duplex/Collision” LED indicator

depends upon LAN card capabilities for full

duplex or half duplex.

Step 4 –Hub to DES-1008D

A hub (10 or 100BASE-TX) can be connected to the

DES-1008D via a two-pair Category 3, 4, 5

UTP/STP straight cables. For 100Mbps operation

a Category 5 cable must be used. The connection is

accomplished from any port of the hub to any port

of the switch

Step 5 – DES-1008D to switch

The DES-1008D can be connected to another switch or

other devices (routers, bridges, etc.) via a two-pair Cate-

gory 3, 4, 5 UTP/STP straight or crossover cable. A

Category 5 cable must be used for 100Mbps operation.

The connection can be done from any (MDI-X) port of the

Switch (Switch A) to any of the 10Mbps, 100Mbps (MDI-

X) port of the other switch (switch B) or other devices

Additional Information

If you are encountering problems setting up your

network, please refer to the User’s Guide that

came with the switch. It contains many more rules,

charts, explanations and examples to help you get

your network up and running.

Additional help is available online at

http://www.dlink.com in the United States, at

http://www.dlink.co.uk in the United Kingdom, or

through our offices listed at the back of the User’s

Guide.

Einführung

Diese Kurzanleitung für die Installation enthält

Hinweise zur Inbetriebnahme des 10/100 MBit/s

Fast Ethernet Switch DES-1008D von D-Link. Das

von Ihnen erworbene Modell kann im äußeren

Erscheinungsbild von den in den Illustrationen

abgebildeten Modellen abweichen. Weitere Infor-

mationen zum Switch, seinen Komponenten, zur

Herstellung von Netzwerkverbindungen und zu

technischen Daten finden Sie im Benutzerhand-

buch.

Schritt 1 – Auspacken

Bitte vergewissern Sie sich, dass die folgenden

Gegenstände vorhanden und unbeschädigt sind:

1. Switch

2. Netzteil

3. Gummifüße

4. Dübel und Schrauben

5. Bedienerhandbuch

Schritt 2 – Gerät aufstellen

Gummifüße anbringen

Falls Sie das Gerät auf einer ebenen Fläche auf-

stellen, sollten Sie die Gummifüße am Gerät

befestigen.

Wandmontage

Der DES-1008D ist zur Wandmontage geeignet. Da-

zu befinden sich an der Unterseite des Geräts zwei

Montageschlitze. Achten Sie darauf, dass die Vor-

derseite des Geräts sichtbar bleibt, damit die LED-

Anzeigen abgelesen werden können.

Schritt 3 – PC an DES-1008D

Ein PC kann über ein zweipaariges, ungekreuztes

UTP/STP-Kabel der Kategorien 3, 4 oder 5 mit dem

Switch verbunden werden. Der PC (ausgestattet mit

einer RJ-45-Buchse, 10/100 MBit/s) wird an einen

der 8 Anschlüsse (1 - 8) des Switch angeschlossen.

Dies gilt nicht für Verbindungen zu einem Switch oder Hub.

Der Status der LED-Anzeigen für die PC-

Verbindung hängt von den technischen Merkmalen

der Netzwerkkarte des PC ab. Falls die LED-

Anzeigen nach Herstellung einer korrekten Verbin-

dung nicht leuchten, müssen Netzwerkkarte, Kabel

und Switch überprüft werden.

3. Die LED-Anzeige „100LINK/ACT,

10LINK/ACT’’ leuchtet grün bei einer

Verbindung mit 100 MBit/s bzw. gelb bei

einer Verbindung mit 10 MBit/s.

4. Der Status der LED-Anzeige ”Full-

Duplex/Collision’’ hängt davon ab, ob die

Netzwerkkarte Vollduplex- bzw. Halb-

duplexbetrieb unterstützt.

Schritt 4 – Hub an DES-1008D

Ein Hub (10 oder 100 Base-TX) kann über ein

zweipaariges, ungekreuztes UTP/STP-Kabel der

Kategorien 3, 4 oder 5 mit dem Switch verbunden

werden. Für einen Betrieb mit 100 MBit/s muss

ein Kabel der Kategorie 5 verwendet werden. Die

Verbindung kann zwischen einem beliebigen An-

schluss des Hub und einem beliebigen Anschluss

des Switch hergestellt werden.

Schritt 5 – DES-1008D an Switch

Der Switch kann mit weiteren Switches oder an-

deren Geräten (Router, Bridges etc.) über

zweipaarige, ungekreuzte oder gekreuzte

UTP/STP-Kabel der Kategorien 3, 4 oder 5 ver-

bunden werden. Für einen Betrieb mit 100 MBit/s

muss ein Kabel der Kategorie 5 verwendet werden.

Die Verbindung kann von einem beliebigen MDI-

X-Anschluss des Switch (SwitchA) zu einem belie-

bigen 10/100 MBit/s-Anschluss (MDI-X) des

anderen Stwitch (SwitchB) bzw. anderen Geräts

hergestellt werden.

Ergänzende Hinweise

Falls es bei der Installation des Netzwerks Prob-

leme gibt, versuchen Sie zunächst, Hilfe im

Benutzerhandbuch zu finden. Es enthält viele wei-

tere Richtlinien, Diagramme, Erklärungen und

Beispiele, die Sie bei Aufbau und Inbetriebnahme

Ihres Netzwerks unterstützen.

Weitere Unterstützung finden Sie unter

http://www.dlink.de für Deutschland, Österreich,

die Schweiz und Osteuropa (außer GUS-Staaten)

oder über unsere Niederlassungen, deren Adressen

im Benutzerhandbuch verzeichnet sind.

Introduction

Ce guide d’installation rapide vous explique pas-à-

pas comment instlaller le switche Fast Ethernet

DES-1008D. Le modèle que vous avez acheté peut

paraître sensiblement différent de ceux montrés

dans les illustrations. Pour de plus amples

informations sur le switch, ses composants, les

connexions réseaux et les spécifications techniques,

se référer au guide de l’utilisateur livré avec le

switch.

Etape 1 – Déballage

S’assurer que les éléments ci-dessous sont

présents et en bon état :

1.Le switch

2.Alimentation électrique

3.Les patins autocollants

4.Les vis

Etape 2 – Installation matérielle

Installation desktop

Pour l’installation sur un bureau, prendre le temps

de coller les patins autocollants sour le switch

Installation murale

Le DES-1008D peut être installé sur un mur. Deux

slots de montage sont disponibles sous le switch

pour le fixer. S’assurer que la face avant du switch

est visible avant de l’installer.

Etape 3 – Connexion PC

Un PC peut être connecté au DES-1008D via un câble droit

paires torsadées Catégorie 3, 4, 5 UTP/STP. Le PC (équipé

avec un connecteur RJ-45 10/100Mbps) peut être connecté à

n’importe lequel des 8 ports (1 - 8).

Les voyants lumineux pour la connexion PC

dépendent des capacités de la carte réseau. Si les

voyants ne sont pass allumés après avoir effectué les

connexion, vérifier la carte réseau de votre PC, le

câble et les conditions et connexions du DES-1008D.

5. Le voyant ‘‘100LINK/ACT,10LINK/ACT’’

s’allume vert lorsque la vitesse est

100Mbps et s’allume orange pour la vitesse

10Mbps.

6. Le voyant ‘‘Full-Duplex/Collision” dépend de la

capacité de la carte réseau à fonctionner en

mode half ou full duplex.

Etape 4 –Connexion Hub au DES-

1008D

Un hub (10 ou 100BASE-TX) peut être connecté au

DES-1008D via un câble paires torsadées droit

Catégorie 3, 4, 5 UTP/STP. Pour une connexion en

100mbps, utiliser impérativement du câble de

catégorie 5. La connexion est établie depuis le port

uplink du hub vers n’importe quel port du DES-

1008D.

Etape 5 – DES-1008D vers switch

Le DES-1008D peut être connecté à un autre switchou un

autre élément réseau (routeurs, ponts, etc.) via un câble

droit ou croisé Catégorie 3, 4, 5 UTP/STP. Pour une

connexion en 100mbps, utiliser impérativement du

câble de catégorie 5.La connexion peut être effectuée

depuis n’importe quel port (MDI-X) du Switch (Switch

A) à n’importe quel port 10Mbps, 100Mbps (MDI-

X) de l’autre switch.

Informations complémentaires

Si vous rencontrez des problèmes lors de

l’installation de votre réseau, se référer au guide

de l’utilisateur livré avec le switch. Il contient

beaucoup plus de règles, schémas, explications et

exemples pour vous aider à installer votre réseau.

Une aide additionnelle est disponible en ligne à

l’adresse http:// www.dlink.fr

Introducción

Esta Guía de instalación rápida proporciona

instrucciones paso a paso para la configuración del

conmutador Fast Ethernet 10/100M D-Link DES-

1008D . Es posible que el modelo que haya adquirido

tenga un aspecto ligeramente diferente de los que

aparecen en las ilustraciones. Si desea obtener

más información detallada sobre el conmutador,

sus componentes, la realización de conexiones en

red y las especificaciones técnicas, consulte la Guía

del usuario que acompaña al conmutador.

Paso 1 – Desembalaje

Asegúrese de que los siguientes elementos se

incluyen en el embalaje y están en buen estado.

1. El conmutador

2. Adaptador de corriente alterna

3. Patas de goma

4. Tornillos y anclajes

5. Soporte de apilamiento

Paso 2 – Instalación física

Colocación de las patas de goma

Para la instalación de sobremesa, tómese un

tiempo ahora para fijar las patas de goma a la

base del conmutador.

Fijación del conmutador en la pared

El DES-1008D se puede fijar a una pared. Se

facilitan dos ranuras de sujeción en la parte

inferior del hub con este propósito. Asegúrese de

que el panel frontal esté colocado de forma que

pueda ver los LED mientras la unidad está

encendida.

Paso 3 –de PC a DES-1008D

Se puede conectar un PC al DES-1008D mediante un cable

recto UTP/STP de Categoría 3, 4 ó 5. El PC (equipado con

una entrada de conexión telefónica RJ-45 a 10/100Mbps) se

puede conectar a cualquiera de los 8 puertos (1 - 8). No

describe la conexión a un conmutador o hub.

Los indicadores LED para la conexión del PC

dependen de las características de la tarjeta de LAN.

Si los indicadores LED no se iluminan tras realizar

una conexión adecuada, compruebe la tarjeta de

LAN del PC, el cable y las conexiones y el estado del

DES-1008D.

7. El indicador LED ‘‘100LINK/ACT,

10LINK/ACT’’ se ilumina en verde para

indicar la conexión a una velocidad de

100Mbps o en ámbar si la velocidad de la

conexión es de 10Mbps.

8. El indicador LED ‘‘Full-Duplex/Collision”

depende de la capacidad para dúplex total o

semi-dúplex de la tarjeta de LAN.

Paso 4 –de hub a DES-1008D

Se puede conectar un hub (10 o 100BASE-TX) al

conmutador mediante un cable recto UTP/STP de

Categoría 3, 4, ó 5 de dos pares. Para el

funcionamiento a 100Mbps, es necesario utilizar

un cable de Categoría 5. La conexión se establece

desde cualquier puerto del hub a cualquier puerto

del conmutador..

Paso 5 – de DES-1008D a

conmutador

1. El conmutador se puede conectar a otro

conmutador o a otros dispositivos

(enrutadores, puentes, etc.) mediante un

cable recto o cruzado UTP/STP de

Categoría 3, 4 ó 5 de dos pares. Para el

funcionamiento a 100Mbps, se debe

utilizar un cable de Categoría 5. La

conexión se puede realizar desde cualquier

puerto (MDI-X) del conmutador

(Conmutador A) a cualquiera de los

puertos (MDI-X) 10Mbps, 100Mbps del

otro conmutador (conmutador B) u otros

dispositivos.

Información adicional

Si tiene algún problema con la configuración de su

red, consulte la Guía del usuario que acompaña al

conmutador. Contiene muchas más normas,

cuadros, explicaciones y ejemplos que le ayudaran

a poner a su red en pleno funcionamiento.

Puede obtener ayuda adicional en línea en la dirección

http://www.dlink.es en Espana, o en nuestra red de

oficinas, cuyos datos aparecen en la contraportada de la

Guía del usuario.

Introduzione

Il presente manuale rapido d’installazione, fornisce

le istruzioni passo passo per la messa in opera dello

switch Fast Ethernet D-Link DES-1008D. Per mag-

giori informazioni sullo switch, i relativi componenti,

le connessioni di rete e le specifiche tecniche consul-

tare il Manuale Utente fornito con il dispositivo.

Fase 1 – Disimballaggio

Verificare la presenza e lo stato dei seguenti com-

ponenti.

1.Lo switch

2.Un alimentatore AC

3.Piedini in gomma

4.Viti e bulloni di ancoraggio

5. Staffa di montaggio

Fase 2 – Installazione hardware

Inserire i piedini in gomma

Per posizionare il dispositivo sulla scrivania, inse-

rire i piedini in gomma alla base dello switch.

Fissaggio dello switch al muro

Lo switch DES-1008D può essere fissato al muro.

A tal fine, lo switch è dotato sulla parte inferiore di

due slot di montaggio. Verificare che il pannello

frontale del dispositivo sia orientato in modo da

consenta la consultazione dei LED durante il fun-

zionamento.

Fase 3 –Connessione PC - DES-1008D

Lo switch può essere connesso a un PC, utilizzando

un doppino telefonico diritto UTP/STP di categoria

3,4, o 5. Il PC (dotato di connettore RJ-45 10Mb E-

thernet o 100Mb Fast Ethernet) può essere collegato

a una delle 8 porte (1 - 8) dello switch.

I LED diagnostici che indicano lo stato della connes-

sione con il PC dipendono dalle funzionalità della

scheda di LAN. Se, una volta effettuato il collega-

mento, i LED non lampeggiano, verificare lo stato e

le connessioni relative a scheda di LAN, cavo e

switch.

9. Il LED ‘‘100LINK/ACT,10LINK/ACT’’ si

illumina di verde in caso di connessioni a

100Mbps e di giallo in caso di connessioni a

10Mbps.

10. Il LED ‘‘Full-Duplex/Collision’’ dipende dalle

funzionalità della scheda di LAN per

trasmissioni full duplex o half duplex.

Autres manuels pour DES-1008D

Table des matières

Langues :

Autres manuels D-Link Changer

D-Link

D-Link DGS-3208F Manuel utilisateur

D-Link

D-Link DSD-150 - SecureSpot Internet Security... Manuel utilisateur

D-Link

D-Link KVM-222 Manuel utilisateur

D-Link

D-Link Single port Kvm Switch over ip KVM-410 Manuel utilisateur

D-Link

D-Link DGS-3324SR Manuel utilisateur

D-Link

D-Link xStack DXS-3350SR Manuel utilisateur

D-Link

D-Link DE-805TP - 10Mbps Ethernet Mini Hub Manuel utilisateur

D-Link

D-Link DES-2108 Manuel utilisateur

D-Link

D-Link DGS-1248T - Switch Manuel utilisateur

D-Link

D-Link xStack DGS-3600 Series Manuel utilisateur

D-Link

D-Link DUB-1325 Manuel utilisateur

D-Link

D-Link DGS-1016A Manuel utilisateur

D-Link

D-Link xStack DES-3800 Series Manuel utilisateur

D-Link

D-Link D DXS-3227 DXS-3227 Manuel utilisateur

D-Link

D-Link DGS-1224TP - Web Smart Switch Manuel utilisateur

D-Link

D-Link DGS-1005G Manuel utilisateur

D-Link

D-Link DXS-3326GSR - xStack Switch - Stackable Manuel utilisateur

D-Link

D-Link DKVM-IP8 Manuel utilisateur

D-Link

D-Link DGS-1016A Manuel utilisateur

D-Link

D-Link DGS-8010 Manuel utilisateur

D-Link

D-Link DSS-100E-6P Manuel utilisateur

D-Link

D-Link DES-3010FA Manuel utilisateur

D-Link

D-Link DES-1005P Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuel utilisateur
