D-Link DUB-E130 Manuel utilisateur

USB TYPE-C TO GIGABIT ETHERNET ADAPTER

DUB-E130

QUICK

INSTALLATION

GUIDE

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

GUÍA DE INSTALACIÓN RÁPIDA

GUIA DE INSTALAÇÃO RÁPIDA

快速安裝指南

PETUNJUK PEMASANGAN CEPAT

DUB-E130

ENGLISH

SYSTEM

REQUIREMENTS

• Computer with Microsoft Windows®10, 8, 7, Vista, XP (SP3)®; Mac OS®10.6 and above

• Available USB Type-C port

• At least 32 MB of available disk space

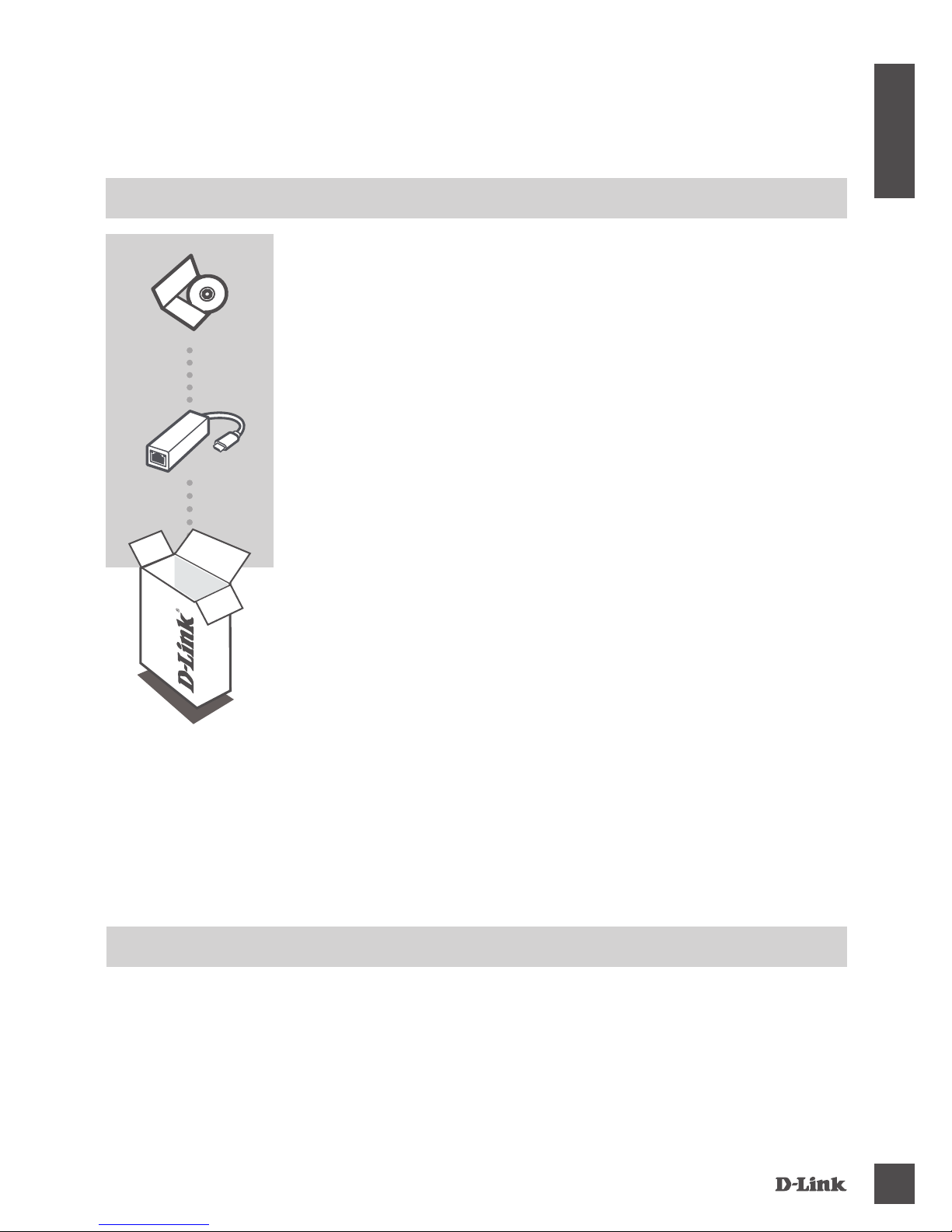

CONTENTS OF

PACKAGING

INSTALLATION CD

INCLUDES SOFTWARE DRIVERS & USER MANUAL

USB TYPE-C TO GIGABIT ETHERNET ADAPTER

DUB-E130

CONTENTS

If any of these items are missing for damaged, please contact

your reseller.

MINIMUM REQUIREMENTS

2DUB-E130

ENGLISH

PRODUCT SETUP

This driver installation process is for Windows 7, Vista, and XP.

Windows 7, Vista, and XP

Step 1:

Insert the Installation CD into the CD drive. The DUB-E130 user interface menu screen will

appear. Click on Install to begin the DUB-E130 driver installation. The InstallShield Wizard will

appear and complete the installation.

Note: If the user interface does not start up, please browse to the Autorun folder in your

PC's CD drive and open Install manually.

Step 2:

Once you have completed the driver installation please continue to "HARDWARE INSTALLATION"

on page 3.

Windows 10, 8; Mac OS 10.11.6 and above

No conguration or drive installation should be necessary.

DRIVER INSTALLATION

DUB-E130

ENGLISH

PRODUCT SETUP

HARDWARE INSTALLATION

Step 1:

Plug the DUB-E130’s USB connector into an available USB Type-C port on your computer.

Step 2:

Attach an Ethernet cable to the Ethernet port on the DUB-E130.

Step 3:

Attach the other end of the Ethernet cable to your network switch,or router.

Step 4:

Your operating system will detect the new hardware and prompt you for the drivers if necessary. (See

previous page for driver installation instructions.)

For Windows 10, 8; Mac OS 10.11.6 and above:

No software installation or conguration necessary.

For Windows 7 and Vista:

The driver software installation will start automatically.

For Windows XP:

The Found New Hardware Wizard box will pop up. Select Yes, this time only and click

Next to continue.

On the next screen, choose the option to install the software automatically and click Next

to continue. Windows will nd and install the correct driver automatically. Click Finish when

complete.

When the installation of the DUB-E130 is complete, the LINK LED (light on the top right of the RJ-45

Ethernet port) should be solid green, indicating a good physical connection between the DUB-E130

and the network, and will ash when data is being sent or received. The Connection Speed LED (light

on the top left of the RJ-45 Ethernet port) will light solid orange to indicate a Gigabit connection, or

remain unlit to indicate a 10/100 Mbps connection. If both LEDs are unlit, there may be a problem

with the physical connection. Check the connections between your DUB-E130, the computer, and the

network. Verify that your network switch or router is powered on.

INSTALLATION COMPLETE

4DUB-E130

ENGLISH

TECHNICAL SUPPORT

Australia:

Tel: 1300-700-100

24/7 Technical Support

Web: http://www.dlink.com.au

E-mail: [email protected]

India:

Tel: +91-832-2856000 or 1860-233-3999

Web: www.dlink.co.in

E-Mail: [email protected]

Singapore, Thailand, Indonesia,

Malaysia, Philippines, Vietnam:

Singapore - www.dlink.com.sg

Thailand - www.dlink.co.th

Indonesia - www.dlink.co.id

Malaysia - www.dlink.com.my

Philippines - www.dlink.com.ph

Vietnam - www.dlink.com.vn

Korea:

Tel : +82-2-2028-1810

Monday to Friday 9:00am to 6:00pm

Web : http://d-link.co.kr

E-mail : [email protected]

New Zealand:

Tel: 0800-900-900

24/7 Technical Support

Web: http://www.dlink.co.nz

E-mail: [email protected]

South Africa and Sub Sahara

Region:

Tel: +27 12 661 2025

08600 DLINK (for South Africa only)

Monday to Friday 8:30am to 9:00pm South

Africa Time

Web: http://www.d-link.co.za

E-mail: [email protected]

D-Link Middle East - Dubai, U.A.E.

Plot No. S31102,

Jebel Ali Free Zone South,

P.O.Box 18224, Dubai, U.A.E.

Tel: +971-4-8809022

Fax: +971-4-8809066 / 8809069

Technical Support: +971-4-8809033

General Inquiries: [email protected]

Tech Support: [email protected]

Egypt

1, Makram Ebeid Street -

City Light Building - oor 5

Nasrcity - Cairo, Egypt

Tel.: +2 02 23521593 - +2 02 23520852

Technical Support: +2 02 26738470

General Inquiries: [email protected]

Tech Support: [email protected]

Kingdom of Saudi Arabia

Ofce # 84 ,

Al Khaleej Building ( Mujamathu Al-Khaleej)

Opp. King Fahd Road, Olaya

Riyadh - Saudi Arabia

Tel: +966 1121 70008

Technical Support:

+966 1121 70009

General Inquiries: [email protected]

Tech Support: [email protected]

Pakistan

Islamabad Ofce:

61-A, Jinnah Avenue, Blue Area,

Suite # 11, EBC, Saudi Pak Tower,

Islamabad - Pakistan

Tel.: +92-51-2800397, 2800398

Fax: +92-51-2800399

Karachi Ofce:

D-147/1, KDA Scheme # 1,

Opposite Mudassir Park, Karsaz Road,

Karachi – Pakistan

Phone: +92-21-34548158, 34326649

Fax: +92-21-4375727

Technical Support: +92-21-34548310, 34305069

General Inquiries: [email protected]

Tech Support: [email protected]

You can nd software updates and user documentation on the D-Link website.

Tech Support for customers in

DUB-E130

ENGLISH

TECHNICAL SUPPORT

Iran

Unit 1, 1st Floor, Plot No 3, Pazhoheshgah (2)

Alley, Ahmad Ghasir (Bokharest) St. , Shahid

Beheshti (Abbas Abad) St. , Tehran, Iran.

Postal Code : 1514615911

Tel: +98-21-88880918,19

General Inquiries: [email protected]

Tech Support: [email protected]

Morocco

M.I.T.C

Route de Nouaceur angle RS et CT 1029

Bureau N° 312 ET 337

Casablanca , Maroc

Phone : +212 663 72 73 24

Email: [email protected]

Lebanon RMA center

Dbayeh/Lebanon

PO Box:901589

Tel: +961 4 54 49 71 Ext:14

Fax: +961 4 54 49 71 Ext:12

Email: [email protected]

Bahrain

Technical Support: +973 1 3332904

Kuwait:

Technical Support: + 965 22453939 / +965

22453949

DUB-E130

РУССКИЙ

СИСТЕМНЫЕ

ТРЕБОВАНИЯ

• Компьютер с ОС Microsoft Windows®XP (SP3)®, Vista, 7, 8, 10; Mac OS® 10.6 или выше

• Доступный порт USB Type-C

• 32 МБ свободного дискового пространства

КОМПЛЕКТ ПОСТАВКИ

УСТАНОВОЧНЫЙ CD-ДИСК

СОДЕРЖИТ ДРАЙВЕРЫ И РУКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

АДАПТЕР С 1 ПОРТОМ 10/100/1000BASE-T ДЛЯ

ШИНЫ USB 3.0 (РАЗЪЕМ USB TYPE-C)

DUB-E130

СОДЕРЖИМОЕ

Если что-либо из перечисленного отсутствует или есть

повреждения, обратитесь к поставщику.

МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ

DUB-E130 7

РУССКИЙ

УСТАНОВКА

Ниже описан процесс установки драйвера для Windows XP, Vista, 7.

Windows XP, Vista, 7

Шаг 1:

Вставьте установочный CD-диск в привод CD-ROM, после чего на экране появится окно с

пользовательским меню DUB-E130. Нажмите Install (Установить), чтобы начать установку

драйвера DUB-E130. Появившийся Мастер (InstallShield Wizard) произведет установку.

Примечание: Если пользовательский интерфейс не запускается, откройте папку Autorun

(Автозапуск) на CD-диске и нажмите Install (Установить).

Шаг 2:

После завершения установки драйвера перейдите к разделу "УСТАНОВКА УСТРОЙСТВА".

УСТАНОВКА ДРАЙВЕРА

Установка драйвера или настройка не требуется.

Windows 8, 10; Mac OS 10.11.6 или выше

DUB-E130

РУССКИЙ

УСТАНОВКА

УСТАНОВКА УСТРОЙСТВА

Шаг 1:

Подключите USB-кабель адаптера DUB-E130 к доступному порту USB Type-C компьютера.

Шаг 2:

Подключите Ethernet-кабель к порту Ethernet на DUB-E130.

Шаг 3:

С другой стороны подключите этот же Ethernet-кабель к коммутатору или маршрутизатору.

Шаг 4:

Операционная система обнаружит новое устройство и запросит драйверы, если это

потребуется. (См. предыдущую страницу с инструкциями по установке драйверов.)

Для Windows 8, 10; Mac OS 10.11.6 или выше:

Установка драйвера или настройка не требуется.

Для Windows Vista, 7:

Установка драйвера будет запущена автоматически.

Для Windows XP:

В появившемся окне Мастера нового оборудования (Found New Hardware Wizard) выберите

Yes, this time only (Да, только в этот раз) и нажмите Next (Далее) для продолжения.

В следующем окне выберите опцию автоматической установки программного обеспечения

и нажмите Next (Далее) для продолжения. ОС Windows найдет и автоматически установит

корректный драйвер. Нажмите Finish (Завершить) для завершения установки.

После завершения установки DUB-E130 индикатор соединения (справа над Ethernet-портом)

должен постоянно гореть зеленым светом. Это будет означать, что физическое соединение между

DUB-E130 и локальной сетью установлено. Индикатор будет мигать при приеме или передаче

данных. Индикатор скорости соединения (слева над Ethernet-портом) будет постоянно гореть

оранжевым светом при соединении на скорости 1000 Мбит/с или не будет гореть при соединении

на скорости 10/100 Мбит/с. Если оба индикатора не горят, возможно, возникла проблема с

физическим соединением. Проверьте соединения между DUB-E130, компьютером и локальной

сетью. Убедитесь, что питание коммутатора или маршрутизатора включено.

УСТАНОВКА ЗАВЕРШЕНА
