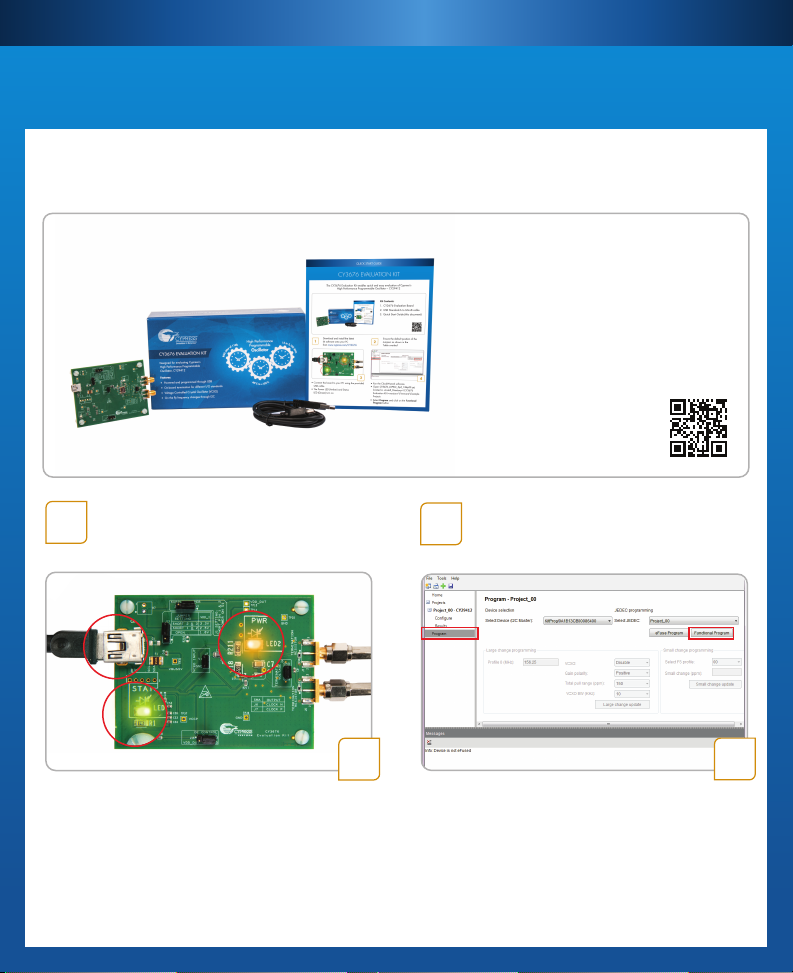

Cypress CY3676 Manuel utilisateur

QUICK START GUIDE

CY3676 EVALUATION KIT

• Connect the board to your PC using the provided

USB cable

• The Power LED (Amber) and Status

LED (Green) turn on

The CY3676 Evaluation Kit enables quick and easy evaluation of Cypress’s

High Performance Programmable Oscillator – CY29412

Kit Contents:

1. CY3676 Evaluation Board

2. USB Standard-A to Mini-B cable

3. Quick Start Guide (this document)

• Run the ClockWizard software.

• Open CY3676_LVPECL_3p3_156p25.cpj

located in <Install_Directory>\CY3676

Evaluation Kit\<version>\Firmware\Example

Projects

• Select Program and click on the Functional

Program button

Download and install the latest

kit software onto your PC

from www.cypress.com/CY3676

Ensure the default position of the

Jumpers as shown in the

Table overleaf

QUICK START GUIDE

All trademarks or registered trademarks referenced herein are the property of their respective owners.

002-11136 Rev.*B

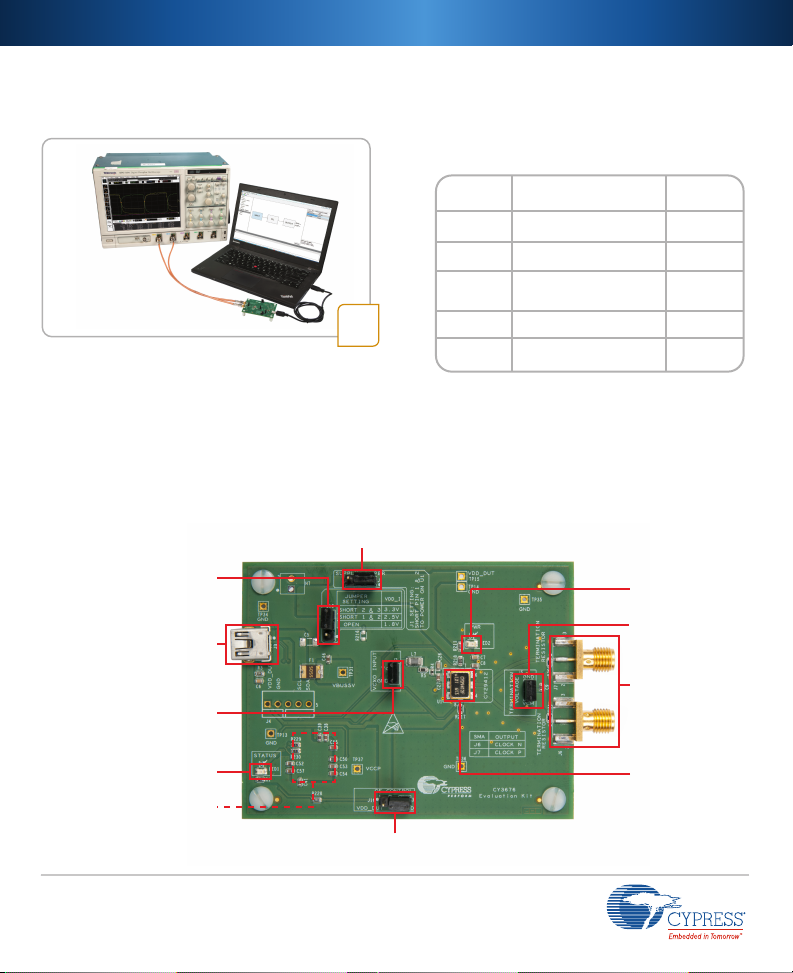

• Connect J6 and J7 using SMA cables to an

Oscilloscope to evaluate the programmed

156.25 MHz LVPECL Clock

• Refer to the Example Projects in the Kit Guide to

evaluate different congurations and

for instructions on programming the device

CY3676 EVALUATION KIT

CY3676 Evaluation Board Details

Table: Jumpers Default Position

Purpose

Power on CY29412

VCXO input set to GND

Termination voltage

set to GND

LDO output set to 3.3V

OE set to GND

Jumper

J13

J16

Default

Position

1 - 2

2 - 3

LDO Settings

Jumper (J13)

USB Mini-B

Connector

Status LED

VCXO Input (J2)

Power LED

Termination

Jumper (J5)

CY29412FLXI

OE Control (J16)

Main Power Supply Jumper (J1)

Differential

Clock Output

PSoC 5LP

(CY8C5868LTI-LP039)*

* Components are on the bottom-side

of the Evaluation Board
