PSOC® LCD SEGMENT DRIVE EXPANSION BOARD KIT

QUICK START GUIDE

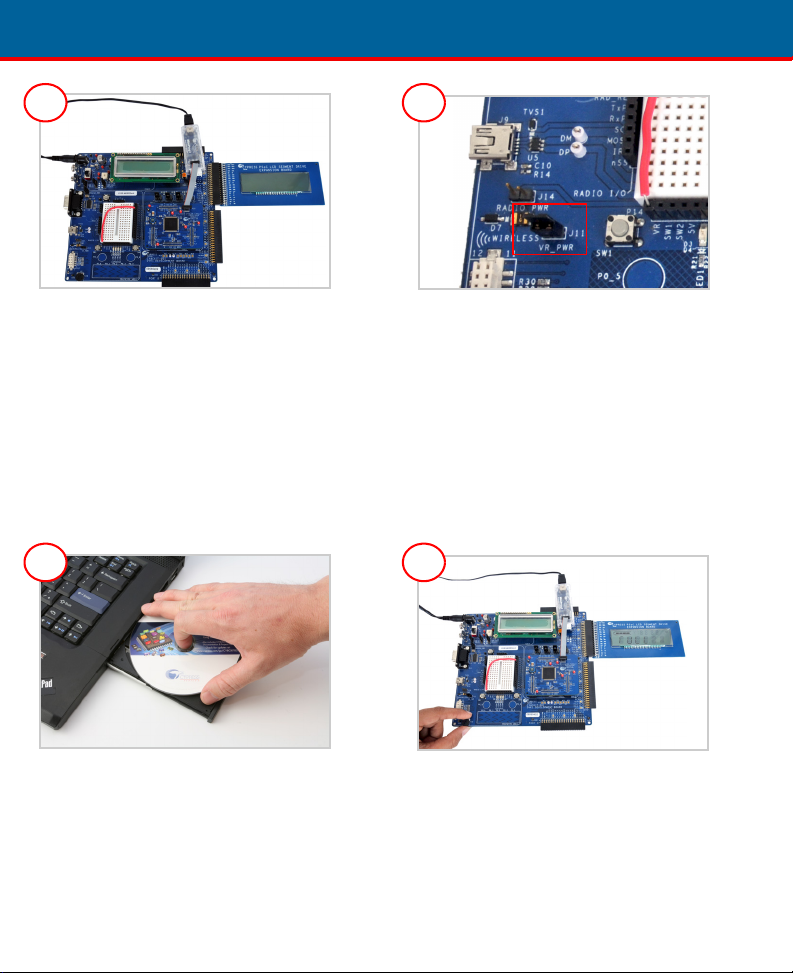

Board Setup

1. Plug the expansion board into port A of

the CY8CKIT-001 DVK and connect the

MiniProg3 to the PSoC 3 processor

module.

2. Connect the jumper wire from port VR to

port P0_2 on the CY8CKIT-001 DVK.

3. Plug 12-V adaptor into the power jack

of the CY8CKIT-001 DVK; plug the other

end to a wall outlet to power the DVK.

Jumper Settings

1. The remaining jumper settings on the

CY8CKIT-001 DVK should be left in the

default state. Refer to the "PSoC

Development Kit Board Guide" for

default jumper settings.

2. Power on the VR by setting jumper J11

to ON position on CY8CKIT-001 DVK.

Install Software

1. Insert the kit CD and install kit

software.

2. Open the kit guide for additional

documentation, projects, and demos.

Test Board

1. Program the PSoC 3 device on the

CY8CKIT-001 DVK board with the

“Battery Meter” example project.

2. Vary the VR (potentiometer) and observe

the status changes displayed on the LCD.

1

2

3

4

© 2009-2011 Cypress Semiconductor Corporation. All rights reserved. All trademarks or registered

trademarks referenced herein are the properties of their respective owners. DOC#: 001-55143 REV *A

www.cypress.com/go/CY8CKIT-029

For the latest information about this kit visit

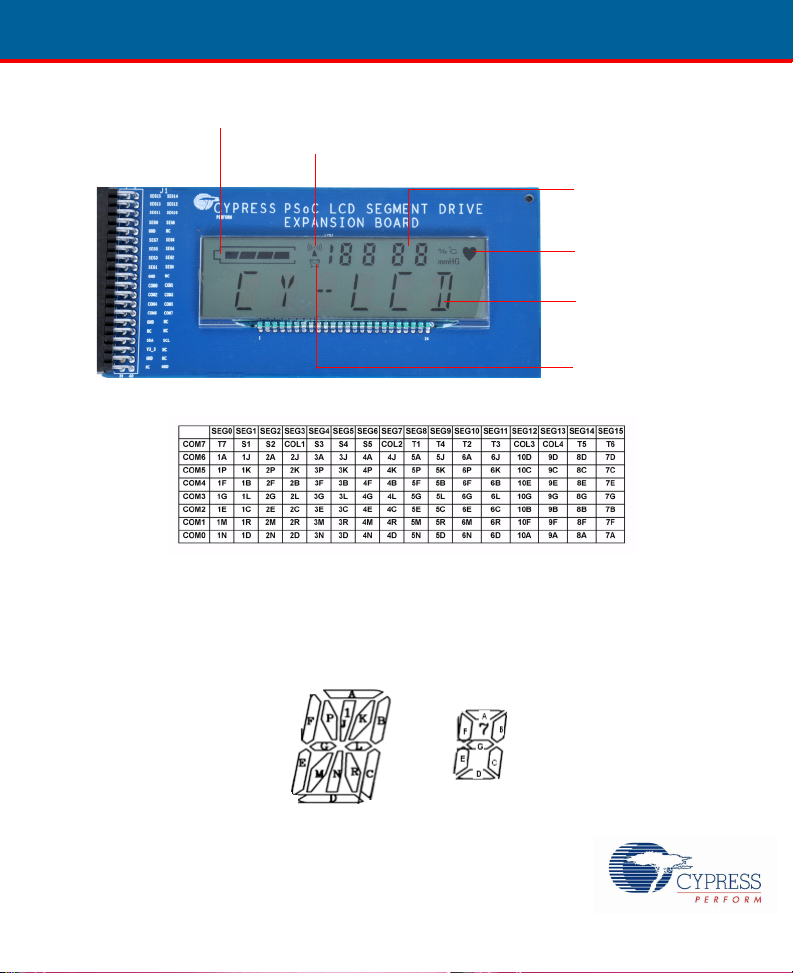

PSOC LCD SEGMENT DRIVE EXPANSION BOARD KIT

QUICK START GUIDE

14-Segment Alpha

Numeric Section

Medical Symbol

7-Segment Numeric

Section

Alarm Display

Wireless Symbol

Battery Charge Indicator

LCD Segment Details

Pixel Mapping Table

Segment Lettering Information

Note: The table on the board’s secondary silk screen is according to the LCD

data sheet. Read COM1 to COM8 as COM0 to COM7. See the LCD data

sheet in the Documentation folder of the kit CD for details.
