OPERATOR'S MANUAL

3-DRAWER ACCESSORY

MODEL # 14926 & 14927

DANGER Ak is used to indicate a hazardous

situation which, if not avoided, will result in serious injury

or death.

WARNING _ indicates a hazardous situation which,

if not avoided, could result in serious injury or death.

CAUTION is used to indicate a hazardous situation

which, if not avoided, may result in minor injury, moderate

injury, or property damage.

CAUTION: Read and follow all Safety Rules and

Operating Instructions before first use of this product.

CALL 1-800-366-7278 FOR SERVICE PARTS. Refer to Service

Parts Drawing for full listingof Service Parts. Please provide the

Model Number when calling.

Locating Model # Information

Model numbers and other information required for service parts is

located on a white label on the upper right hand corner ofthe unit.

[_-'I=/-'I_] i ii _-']

• Weight of the unit is 63 Ibs.

• The maximum weight for Drawer should be no more than

35 Ibs.

DANGER ,_k

•DO NOT stand on this product. You may fall which may

cause personal injury.

•DO NOT mount this product on a truck bed or any

other moving object. This may cause personal injury or

product Damage.

• Appropriately secure this product before moving itwith

aforklift.

•DO NOT tow with power equipment. The product could

tip, which may cause personal injury or product damage.

•DO NOT step in the drawers. You may fall which may

cause personal injury.

WARNING ,'_

•USE APPROPRIATE SAFETY equipment when

using power and hand tools. Failure to do so may cause

personal injury or product damage.

• USE ADEQUATE MANPOWER when assembling

and moving this unit. Failure to do so may cause personal

injury or product damage.

•DO NOT alter this product in any manner. This may

cause product damage or personal injury.

•UNIT MUST BE located on a level surface. The

product may become unstable and tip if stored or moved

on an un-level surface, which may cause personal injury

or product damage.

CAUTION

•BE CAREFUL when opening more than one drawer.

The product may become unstable and tip, which may

cause personal injury or product damage.

• Periodically the surfaces should be cleaned with a mild

detergent and water.

• Grease and oil can be removed with most standard cleaning

fluids. For safety, use a nonflammable cleaning fluid.

• Auto wax will preserve the unit's luster finish. Apply the wax as to

a car. The wax will also help protect the unit against scratches.

• Lubricate the slides with grease or equivalent, (twice yearly).

Sears Brands Management Corporation, Hoffman Estates, IL 60179 USA F1872

I-"r_,1;_Jlvi*/_,1;_=1

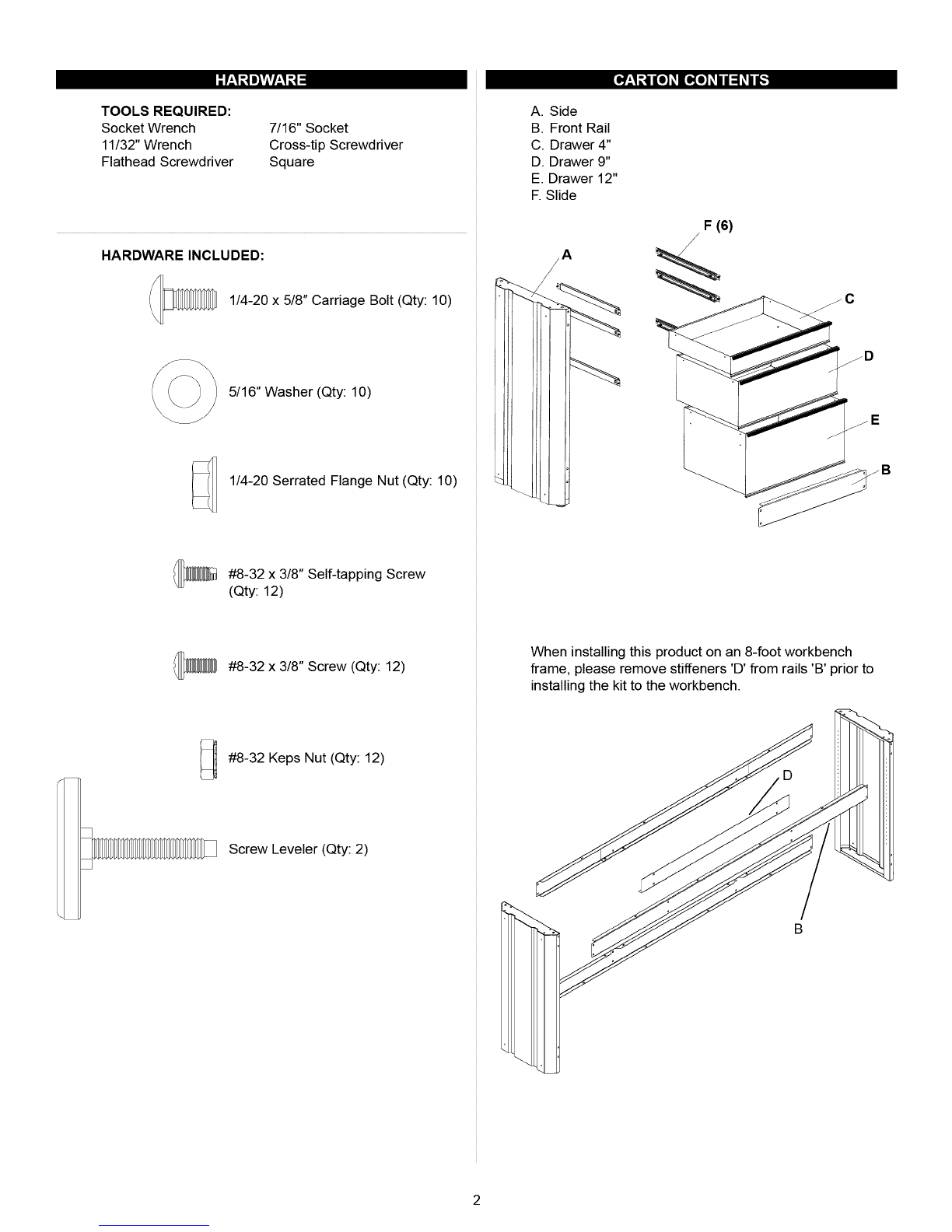

TOOLS REQUIRED:

Socket Wrench

11/32" Wrench

Flathead Screwdriver

7/16" Socket

Cross-tip Screwdriver

Square

HARDWARE INCLUDED:

1/4-20 x 5/8" Carriage Bolt (Qty: 10)

5/16" Washer (Qty: 10)

1/4-20 Serrated Flange Nut (Qty: 10)

A. Side

B. Front Rail

C. Drawer 4"

D. Drawer 9"

E. Drawer 12"

E Slide

F (6)

#8-32 x 3/8" Self-tapping Screw

(Qty: 12)

#8-32 x 3/8" Screw (Qty: 12) When installing this product on an 8-foot workbench

frame, please remove stiffeners 'D' from rails 'B' prior to

installing the kit to the workbench.

#8-32 Keps Nut (Qty: 12)

Screw Leveler (Qty: 2)

7-'_.'_1=I_N:] k'J

Items Needed:

Side (Qty:l)

Screw Leveler (Qty: 2)

Process:

• Ensure that the leveling screws on the existing

workbench are extended to at least (1.5) inch, (38 mm).

(See leveling foot adjustment.)

1.5"

(38 mm)

Items Needed:

Front Rail (Qty: 1)

1/4-20 x 5/8" Carriage Bolt (Qty: 10)

5/16" Washer (Qty: 10)

1/4-20 Serrated Flange Nut (Qty: 10)

NOTE: When installing on 8' workbench, remove inner

support rails before installing side.

Process:

NOTE: Drawer kit may be installed on left or rightside.

Installation shown on rightside.

• Install Side using (6) 1/4-20 x 5/8" Carriage Bolt, (6)

5/16" Washer, (6) 1/4-20 Serrated Flange Nut.

• Attach Front Rail, as shown, using (4) 1/4-20 x 5/8"

Carriage Bolt, (4) 5/16" Washer, and (4) 1/4-20 Serrated

Flange Nut.

• Finger tighten.

• Adjust bench to desired height. (See leveling

foot adjustment.)

Figure 1.1 Washer \\\

Bolt \

,\\\

Nut Side

•Assemble (2) Screw Levelers in Side. Make sure both

Levelers are fully retracted in Side. Front Rail

Side

Figure 2

Figure 1.2

Items Needed:

Drawer 4" (Qty: 1)

Drawer 9" (Qty: 1)

Drawer 12" (Qty: 1)

Slide (Qty: 6)

#8-32 x 3/8" Screw (Qty: 12)

#8-32 Keps Nut (Qty: 12)

Process:

• Separate slide parts. (See drawer removal instructions.)

iorkbench Slide

Drawer Slide

Figure 3

Items Needed:

#8-32 x 3/8" Self-tapping Screw (Qty: 12)

Process:

• Install (6) Workbench Slides on workbench frame, as

shown, using (2) #8-32 x 3/8" Self-tapping Screws in

each slide.

Workbench top removed for clarity.

Workbench Slide

Screw

• Attach (2) Drawer Slides to each drawer (C, D, and E)

using (20) #8-32 x 3/8" Screws, and (20) #8-32 Keps

Nuts as shown.

• Wrench tighten.

NOTE: Drawers may be organized in several

configurations, below is the slide positioning

for the recommended drawer configuration.

Figure 3.1

Drawer Slide

Drawe r

Keps Nut F

Figure 4.1

Process:

• Insert the Drawer Slides into the Workbench

Slides and push all of the way to the back.

• Pull the drawer open until it stops to ensure

proper assembly.

• Repeat for the rest of the drawers.

Release

Lever Style - Lift or lower (depending

on the slide) the release lever on both

sides, (this allows the slides to ride

over the stops.) Pull out to remove.

Tab Style -Depress the release

tabs on both sides, (this allows the

slides to ride over the stops.)

Pull out to remove.

Figure 5 • To reinstall, carefully align the slides and slowly push

the drawer into the unit until the drawer stops.

• Square the unit and adjust for optimum

drawer performance.

• Remove enough drawers to reach all fasteners.

(See drawer removal and installation instructions.)

• Wrench tighten all fasteners.

• Reinstall drawers. (See drawer removal and

installation instructions.)

Recommended Drawer Configuration

fjD

Leveling Foot Adjustment

•Adjust leveling foot to desired position with flat head

screwdriver or 7/16" open end wrench as shown.

i" jj_

\\\\\\

MANUAL DEL OPERADOR

3-ACCESORIO DE GAVETAS

MODELO 14926 Y 14927

_-']=[_1]r,11J7-'IJ]

-_El

EN ESTADOS UNIDOS LLAME AL 1-800-659-7084 PARA PIE-

ZAS DE REPUESTO. FUERA DE ESTADOS UNIDOS LLAME A

SU DISTRIBUlDOR LOCAL. Suministre el nQmero de modelo al

comunicarse

Ubicacion de la informacion de nt_mero de modelo

Los nQmeros de modelo y otra informaci6n requerida para las

piezas de repuesto se encuentran ubicados en una etiqueta

blanca en la esquina superior derecha de la unidad.

[_7,_1_,_[t]lJ7,_lJ]

• El peso de la unidad es de 28.6 kg (63 libras).

• El peso m&ximo de la gaveta no debe superar los

15.9 kg (35 libras).

hV_r_,1#II/=1#IhV41=1#IIlie]

• Las superficies deben limpiarse de manera regular con agua

y un detergente suave

• Las manchas de grasa y aceite pueden quitarse con la mayoria

de los liquidos de limpieza estandar Para su seguridad, utilice

un Iiquido de limpieza no inflamable

• La cera para autom6viles conserva el acabado brillante de la

unidad Aplique la cera como a un autom6vil La cera tambien

ayudara a proteger la unidad contra arafiazos

• Lubrique los deslizadores con grasa o una sustancia similar

(dos veces por afio)

PELIGRO _. se usa para indicar una situaci6n peligrosa

que, si no se evita, seguramente provocara lesiones de gravedad

o la muerte

ADVERTENClA ,4k, indica una situaci6n peligrosa que, si no se

evita, podria provocar lesiones de gravedad o la muerte

PRECAUCI(3N se usa para indicar una situaci6n peligrosa que, si no

se evita, puede provocar lesiones leves, moderadas o dafios a

la propiedad

PRECAUCI(3N: lea y siga todas las reglas de seguridad y las

instrucciones de funcionamiento antes de usar este producto por

primera vez

PELIGRO _,

•NO se pare sobre este producto. Puede caerse y posiblemente,

lesionarse.

•NO arme este productoen la caja de un cami6n ni en ningQnotro

objeto en movimiento. Pueden producirse lesiones personales o

dafios al producto.

•ASEGURE ADECUADAMENTE este producto antes de moverlo

con un elevador de horquilla.

•NO remolque con equipos electricos. Este producto puede

inclinarse, Io que puede causar lesiones personales o dafios al

producto.

•NO se pare sobre las gavetas. Puede caerse y posiblemente,

lesionarse.

ADVERTENCIA

•UTILICE EL EQUIPO DE SEGURIDAD ADECUADO al momento

de trabajar con herramientas electricas y manuales En caso con

trario, pueden producirse lesiones personales o dafios al producto

• UTILICE LA MANO DE OBRA ADECUADA cuando arme y

mueva esta unidad En caso contrario, pueden producirse lesiones

personales o dafios al producto

• NO modifique este producto de ninguna manera Pueden pro

ducirse dafios al producto o lesiones personales

• LA UNIDAD DEBERA estar ubicada sobre una superficie nive

lada El producto puede quedar inestable e inclinarse si se Io

coloca o mueve sobre una superficie desnivelada, Io que puede

causar lesiones personales o dafios al producto

PRECAUCI()N

• TENGA CUIDADO al abrir mas de una gaveta Este producto

puede quedar inestable e inclinarse, Io que puede causar lesiones

personales o dafios al producto

Distribuido cerca Sears Brands Management Corporation, Hoffman Estates, IL 60179 F1872

[o[o]_III1:1_IIJIo]IJ]_lIV:I[o_:lY:l

HERRAMIENTAS NECESARIAS:

Llave de cubo Cubo de 11.1 cm (7/16")

Llave de 8.7 mm (11/32") Destornillador estrella

Destornillador de punta plana Escuadra

A. Lado

B. Riel delantero

C. Gaveta de 10.2 cm (4")

D. Gaveta de 22.9 cm (9")

E. Gaveta de 30.5 cm (12")

F. Deslizador

PIEZAS INCLUIDAS:

Perno con cabeza de hongo de 1,6 cm

(5/8") de largo, 6,4 mm (1/4") de di&metro y

20 roscas por pulgada (cantidad: 10)

Arandela de 7,9 mm (5/16") (cantidad: 10)

Tuerca de la brida dentada de 6,4 mm

(1/4") de di&metro y 20 roscas por pulgada

(cantidad: 10)

/(6) F

Tornillo autorroscante n.° 8 de 9,5 mm

(3/8") de largo y 32 roscas por pulgada

(cantidad: 12)

Tornillo n.° 8 de 9,5 mm (3/8") de largo y 32

roscas por pulgada (cantidad: 12)

Cuando instales este producto en un armazSn de banco

de trabajo de 8 pies, por favor retira el refuerzos 'D' del

riels 'B' antes de instalar el kit en el banco mencionado.

Tuerca Keps n.° 8-32 (cantidad: 12)

Nivelador de tornillos (cantidad: 2)

Elementos necesarios:

Lado (cantidad:l)

Nivelador (cantidad: 2)

Proceso:

•AsegQrese de que los tornillos niveladores sobre la mesa de

trabajo existente se extiendan al menos 1.5 pulgadas (38.1

mm). (Consulte el ajuste del pie nivelador).

1.5"

(38.1

mm)

Elementos necesarios:

Riel delantero (cantidad: 1)

Perno con cabeza de hongo de 1,6 cm (5/8") de largo, 6,4 mm

(1/4") de di_metro y 20 roscas por pulgada (cantidad: 10)

Arandela de 7,9 mm (cantidad: 10)

Tuerca de la brida dentada de 6,4 mm (1/4") de di_metro y 20

roscas por pulgada (cantidad: 10)

NOTA: cuando se instale sobre una mesa de trabajo de 2,4 m (8'),

quite el riel de apoyo interior antes de colocar uno de los lados.

Proceso:

NOTA: el kit de gavetas puede instalarse en el lado izquierdo o

derecho. En la figura se muestra la instalaci6n del lado derecho.

• Instale el lado con (6) Riel, (6) Perno con cabeza de hongo de

1,6 cm (5/8") de largo, 6,4 mm (1/4") de di&metro y 20 roscas por

pulgada, Arandela de 7,9 mm y (6) Tuerca de la brida dentada de

6,4 mm (1/4") de di&metro y 20 roscas por pulgada.

• Fije el riel delantero (Riel delantero) tal como muestra la figura,

con (4) Riel, (4) Perno con cabeza de hongo de 1,6 cm (5/8")

de largo, 6,4 mm (1/4") de di&metro y 20 roscas por pulgada,

Arandela de 7,9 mm y (4) Tuerca de la brida dentada de 6,4 mm

(1/4") de di&metro y 20 roscas por pulgada.

• Ajuste con los dedos.

• Ajuste la mesa a la altura deseada. (Consulte el ajuste

del pie nivelador).

• Arme (2) Nivelador de tornillos en el lado. AsegQrese de que

ambos Nivelador de tornillos se retraigan completamente

en el lado.

Arandela Tuerca

Perno /

Lado

Nivelador

Riel delantero

Figura 1.1

Elementos necesarios:

Gaveta C de 10.2 cm (4") (cantidad: 1)

Gaveta D de 22.9 cm (9") (cantidad: 1)

Gaveta E de 30.5 cm (12") (cantidad: 1)

Deslizador (cantidad: 6)

Tornillon.° 8de 9,5 mm (3/8") de largo y 32 roscas por

pulgada (cantidad: 12)

Tuerca Keps (cantidad: 12)

Proceso:

•Separe las piezas de los deslizadores. (Consulte las instruccio-

nes de extracci6n de gavetas).

Figura 3

Elementos necesarios:

Tornilloautorroscante (cantidad: 12)

Proceso:

• Coloque (6) (Gu) en el marco de la mesa de trabajo, como se

muestra en la figura, con (2) Tornillo autorroscante en cada (Gu).

Para dar m&s claridad alas instrucciones, no se muestra la parte

superior de la mesa de trabajo.

Tornillo

Figura 4

• Fije (2) deslizadores de gaveta (Gd) a cada gaveta (C, D y E) tal

como se muestra en la figura.

• Ajuste con la Ilave.

NOTA: las gavetas pueden organizarse segen diversas

configuraciones; a continuaci6n se muestra la posici6n de

los deslizadores recomendada para la configuraci6n de las

gavetas.

Figura 3.1

Gaveta

Tuerca Keps

Figura 4.1

Proceso:

• Ooloque los deslizadores de gaveta (Gd) en los deslizadores

(Gu) de la mesa de trabajo y empuje hasta el final.

•Abra la gaveta hasta que Ilegue al tope a fin de asegurarse de

que este armada adecuadamente.

•Repita la acci6n con el resto de las gavetas.

Extracci6n e instalaci6n de gavetas

Figura 5

Liberaci6n /

Estilo de palanca: levante obaje (segQn

el deslizador) la palanca de liberaci6n a

ambos lados (esto permite que los desl-

izadores corran sobre los topes). Tire para

quitarlos.

Estilo de orejeta: presione las

orejetas de liberaci6n a ambos lados (esto

permite que los deslizadores corran sobre

los topes). Tire para quitarlos.

• Cuadre la unidad y ajuste para Iograr un funcionamiento

6ptimo de la gaveta.

• Extraiga las gavetas suficientes para Ilegar a todos los

sujetadores. (Consulte las instrucciones de extracci6n e

instalaci6n de gavetas).

• Ajuste todos los sujetadores con la Ilave.

• Vuelva a colocar las gavetas. (Consulte las instrucciones de

extracci6n e instalaci6n de gavetas).

• Para volver a instalar, alinee cuidadosamente los deslizadores

y presione lentamente la gaveta dentro de la unidad hasta

Ilegar al tope.

Configuraci6n de gavetas recomendada

fjD

Ajuste del pie nivelador

• Con el destornillador de punta plana ouna Ilave espaSola de

11.1 mm (7/16"), ajuste el pie nivelador a la posici6n deseada

tal como se muestra en la figura.

\\ \

\\\\

Figura 5.1

Autres manuels pour 14927

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Craftsman Rangement des outils

Craftsman

Craftsman GARAGE STORAGE SOLUTIONS Manuel utilisateur

Craftsman

Craftsman 76633 Butcher Block Manuel utilisateur

Craftsman

Craftsman 31018 Manuel utilisateur

Craftsman

Craftsman evolv F1711 Manuel utilisateur

Craftsman

Craftsman Professional Series Chests and Roller... Manuel utilisateur

Craftsman

Craftsman Accessory Manuel utilisateur

Craftsman

Craftsman 120.29687 Manuel utilisateur

Craftsman

Craftsman GARAGE STORAGE SOLUTIONS Manuel utilisateur

Craftsman

Craftsman PREMIUM SERIES Manuel utilisateur

Craftsman

Craftsman 706650280 Manuel utilisateur

Craftsman

Craftsman 14927 Manuel utilisateur

Craftsman

Craftsman Tool Storage Roll-Away Manuel utilisateur

Craftsman

Craftsman BALL BEARING SERIES Manuel utilisateur

Craftsman

Craftsman Workbench Manuel utilisateur

Craftsman

Craftsman AXS 706.59668 Manuel utilisateur

Craftsman

Craftsman 706.132880 Manuel utilisateur

Craftsman

Craftsman 31011 Manuel utilisateur

Craftsman

Craftsman 695.65857 Manuel utilisateur

Craftsman

Craftsman 28180 - Fixed-Base Router/Table Combo Manuel utilisateur

Craftsman

Craftsman F1294 Manuel utilisateur

Craftsman

Craftsman PREMIUM SERIES Manuel utilisateur

Craftsman

Craftsman CORNER SHELVING UNIT Manuel utilisateur

Craftsman

Craftsman 706.153410 Manuel utilisateur

Craftsman

Craftsman 706597412 Manuel utilisateur

Manuels Rangement des outils populaires d'autres marques

Ryobi

Ryobi RWB03 Manuel utilisateur

Husky

Husky H27CH5TR4BGK Manuel utilisateur

Scheppach

Scheppach ts 2100 Manuel utilisateur

Cornwell Tools

Cornwell Tools CTB360AKBK Manuel utilisateur

DIVERSIFIED WOODCRAFTS

DIVERSIFIED WOODCRAFTS SHAIN GSB-6024 Manuel utilisateur

Cassese

Cassese CS200 CART Manuel utilisateur

Kendall Howard

Kendall Howard ESDW-9630-1000 Manuel utilisateur

Lista

Lista Align Instructions de montage

Workzone

Workzone 99609 Manuel utilisateur

Stanley

Stanley STST83800-1 Manuel utilisateur

Homak

Homak PROFESSIONAL Series Manuel du système

Perel

Perel ROLLER SHUTTER STORAGE CABINET Manuel utilisateur

Husky

Husky H5CH2R Manuel utilisateur

BGS technic

BGS technic 4107 Manuel utilisateur

Clarke

Clarke CWB1250 Manuel utilisateur

Ryobi

Ryobi RWB02 Manuel utilisateur

Husky

Husky H52CH6HDV3WHT Manuel utilisateur

Sealey

Sealey PTB66004 Manuel utilisateur
