IMI CORNELIUS INC.

One Cornelius Place

Anoka, MN. 55303--6234

Telephone 1-800-238-3600

Facsimile 1-800-258-0255

www.cornelius.com

ILLUSTRATED PARTS LIST

J-15 COLD BEVERAGE DISPENSER

MODEL NO.

A8661

A8662

A8663

Manual Part No. 18490

10-13-2001 Rev; 1-21-02

ãIMI Cornelius Co., 2001-02

J-15 1of4

Rev A

IMI CORNELIUS INC.

One Cornelius Place

Anoka, MN. 55303--6234

Telephone 1-800-238-3600

Facsimile 1-800-258-0255

www.cornelius.com

ILLUSTRATED PARTS LIST

J-15 COLD BEVERAGE DISPENSER

FIGURE 1. GENERAL ASSEMBLY

Manual Part No. 18490

10-13-2001 Rev; 1-21-02

ãIMI Cornelius Co., 2001-02 J-15

2of4

Rev A

IMI CORNELIUS INC.

One Cornelius Place

Anoka, MN. 55303--6234

Telephone 1-800-238-3600

Facsimile 1-800-258-0255

www.cornelius.com

ILLUSTRATED PARTS LIST

J-15 COLD BEVERAGE DISPENSER

Item

No. Part No. Name

1S6082 Tube Spray

2S6737 Impeller Circ Asy Pulpy Top

A1620 Impeller Circ Asy Foamy Flat Top

S6127 Impeller Asy Beige

S6259 Cover Asy Pump

3A2549 Pin Support Impeller

S6853 Impeller Bearing Screw (Older

Units)

4S4206 Tube Pinch

5S4363 Tube Pinch Spring

6S6129 Bowl 15 Gallon

7S2498 Cover Bowl 15 Gallon

8S1717 Gasket Bowl Seal

9S4381 Handle Push Asy

720721601 Label Push Handle

10 S3150 Handle Pin Asy

11 S4576 Rivet Spr Ret (Pack of 6)

12 S2883 Motor Asy Fan 120V 60HZ

S1630 Motor Fan 120V 50/60HZ

S7233 Motor Asy Fan 230V 50/60HZ

S3195 Motor Fan, 230V 50HZ

A2553 Blade Fan

3714 Brkt Fan

5902 Cond Asy Coil

13 S3004 Switch Toggle

14 7210081 Leg

15 S3357 Spray Asy 115V 60HZ

S3358 Spray Asy 220/240V 50/60HZ

16 S6176 Magnet Asy

Item

No. Part No. Name

17 S2747 Temperature Control

A8362 Kit Comp 1/4HP 120V 60HZ

A8363 Kit Comp 1/4HP 230V 50HZ

A8361 Kit Comp 1/4HP 230V 50/60HZ

18447 Dryer

18 S3887 Relay Comp 120V 60HZ

S2220 Relay Comp 230V 50HZ

723887 Relay Start

S1285 Relay Comp 208/230V 60HZ (No

Longer Available)

19 18370 Overld 120V 60HZ (R134A)

S2828 Overld 120V 60HZ (R12)

18391 Overld 230V 50HZ

18547 Overld 230V 50/60HZ

18549 Capac 230V 50/60HZ (No Longer

Available)

20 S4081 Spring Clamp (Pack of 6)

21 S6361 Valve Chk Asy

22 S7062 Tube (Before Serial No. 6072) (No

Longer Available)

23 S7783 DrainPlug(BeforeSerialNo.

6072) (No Longer Available

24 S1249 Cord Serv 120V 60HZ

Cord Serv (Specify Country)

25 A3192 Impeller w/Support

S7035 Impeller Bearing Asy (Older Units)

26 Item Not used

27 Item Not used

28 Item Not used

29 Item Not used

30 Item Not used

Manual Part No. 18490

10-13-2001 Rev; 1-21-02

ãIMI Cornelius Co., 2001-02

J-15 3of4

Rev A

IMI CORNELIUS INC.

One Cornelius Place

Anoka, MN. 55303--6234

Telephone 1-800-238-3600

Facsimile 1-800-258-0255

www.cornelius.com

ILLUSTRATED PARTS LIST

J-15 COLD BEVERAGE DISPENSER

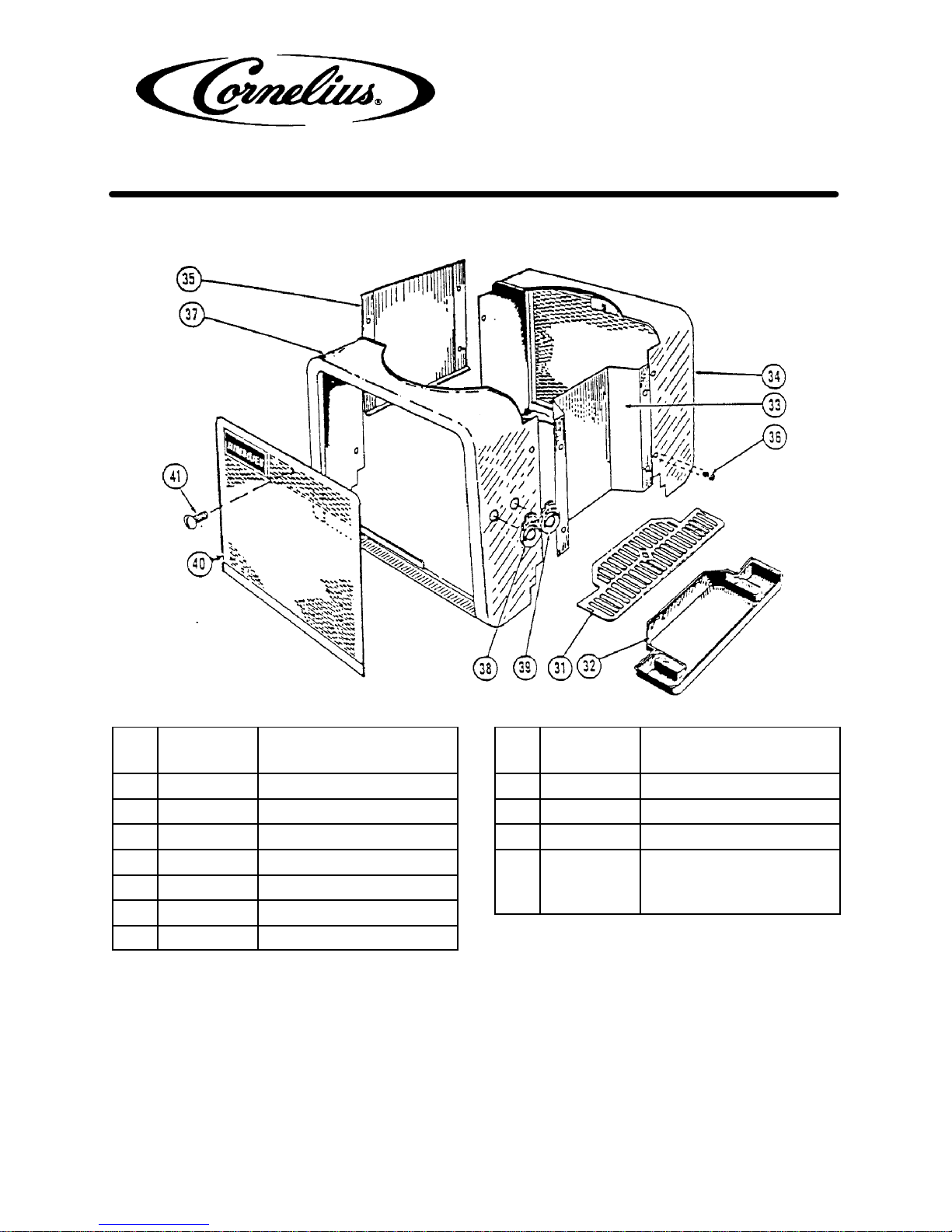

FIGURE 2. CHASSIS COMPONENTSS

Item

No. Part No. Name

31 A7342 Cup Rest White

32 A7343 Drip Tray

33 722009 Panel Fnt

34 A7304 Panel Side White

35 A7291 Panel Back White

36 S1150 Cabinet Screws (Pack of 12)

37 A7288 Panel FNT LH White

Item

No. Part No. Name

38 S2836 Plate Switch Spray

39 S2837 PlateSwitchRefrig

40 S6138 Grille Asy Side

41 S3302 Screw (Pack of 6; For Older Units)

S4554 Screw (Pack of 6; For Newer

Units)

Manual Part No. 18490

10-13-2001 Rev; 1-21-02

ãIMI Cornelius Co., 2001-02 J-15

4of4

Rev A
