2 DataMan 300 External Light Options DataMan 300 External Light Options 3
Laser Light Warning
Do not stare into beam when adding, removing, or changing
cables. Cognex recommends to unpower the reader any time you
make physical changes to it.
Beim Anschließen, Trennen oder Wechseln von Kabeln nicht in
den Laserstrahl blicken. Cognex empehlt, bei Änderungen am
Lesegerät die Stromversorgung zu trennen.
Ne xez pas le faisceau lorsque vous ajoutez, retirez ou remplacez
des câbles. Cognex recommande de déconnecter le lecteur
du réseau électrique à chaque fois que vous y apportez des
modications physiques.
No mire directamente el rayo cuando agregue, retire o cambie los
cables. Cognex recomienda apagar el lector siempre que vaya a
realizar cambios físicos en él.
Não olhe para o feixe luminoso ao adicionar, remover ou
mudar cabos. A Cognex recomenda desligar o leitor sempre
que você zer nele alguma alteração física.
ケーブルの追加、取外し、交換などの際には絶対に光線を直視しないでく
ださい。コグネックスでは、部品や配線等の交換時に必ずリーダの電源を切
ることをお勧めしています。
添加、取下或更换电缆时不要盯着激光束。Cognex 建议您在对读码
器进行任何物理改动时，断开其电源。
케이블을 추가, 제거 또는 변경할 때에는 광선을 눈으로 직접
바라보지 마십시오. 판독기에 물리적인 변경을 가해야 할 때에는
판독기 전원을 차단할 것을 권장합니다.
4 DataMan 300 External Light Options DataMan 300 External Light Options 5
Overview
Coaxial (DOAL)
light
Koaxial-
beleuchtung (DOAL)
Eclairage coaxial
(DOAL)
Luz coaxial (DOAL)
Iluminação coaxial (DOAL)
同軸 (DOAL) 照明
Coaxial (DOAL) 灯
동축(DOAL)광원
Darkeld light
Dunkelfeld-
beleuchtung
Eclairage rasant
Luz de campo oscuro
Iluminação de campo
escuro
暗視野照明
暗场灯
암시야 광원
Ringlight
Ringbeleuchtung
Eclairage annulaire
Anillo de luz
Iluminação anular
リングライト
环形灯
원형 광원
Spot light
Punktbeleuchtung
Eclairage concentré
Foco
Iluminação com spot
スポットライト
聚光灯
집중 광원
Cognex provides mounting and lighting options to support a wide range of
identication applications. The options are described in this manual.
Cognex stellt Befestigungs- und Beleuchtungsoptionen bereit, um eine breite
Palette an Identikationsanwendungen zu unterstützen. Diese Optionen werden
in dieser Anleitung beschrieben.
Cognex fournit différentes options de montage et d’éclairage an de prendre
en charge une large gamme d’applications d’identication. Les options sont
décrites dans ce manuel.
Cognex proporciona opciones de montaje e iluminación para admitir una amplia
gama de aplicaciones de identicación. Las opciones vienen descritas en este
manual.
A Cognex oferece opções de montagem e iluminação que atendem a uma
ampla variedade de aplicações de identicação. As opções são descritas neste
manual.
コグネックスでは幅広い識別用途に応じて、各種装備品および照明オプションを取り揃えていま
す。オプション品の内容は本書に記載してあります。
为了支持广泛的识别应用，Cognex 提供各种安装和照明选项。本手册将介绍这些选项。
Cognex는 장착 및 광원 옵션을 제공하므로써 광범위한 식별 응용 분야를 지원합니다. 이
설명서에 이러한 옵션이 설명되어 있습니다.
6 DataMan 300 External Light Options DataMan 300 External Light Options 7
Mount Reader to Plate
Mount Reader to Plate
Lesegerät auf Platte montieren
Monter le lecteur sur la plaque
Coloque el lector en la placa
Montagem do leitor na placa
プレートへのリーダの取付け
将读码器装到安装板上
판독기를 플레이트에 장착
Attach Screws
Schrauben anbringen
Fixer les vis
Enrosque los tornillos
Prenda os parafusos
ネジの装着
安装螺丝
나사 부착
Tighten screws to 1.1 N-m (9.74 Lb-In).
Schrauben auf 1.1 N-m (9.74 Lb-In) anziehen.
Serrer les vis avec un couple de 1.1 N-m (9.74 Lb-In).
Apriete los tornillos hasta 1.1 N-m (9.74 libras-pulgada).
Aperte os parafusos com 1.1 N-m (9.74 libras-polegada).
ネジの締付けトルクは1.1 N-mです。
以 1.1 牛顿•米（9.74 磅·英寸）的扭距拧紧螺丝。
나사를 1.1N-m(9.74파운드-인치)로 조입니다.
8 DataMan 300 External Light Options DataMan 300 External Light Options 9
Coaxial (DOAL) Light (CLRO-K5050G1)
This light is mainly used to read codes that are printed or embossed on reecting
surfaces. The DOAL light distributes light evenly, thus preventing mirroring
surfaces to shade the code area.
Diese Beleuchtung wird hauptsächlich zum Lesen von Codes eingesetzt, die auf
reektierende Oberächen gedruckt oder geprägt sind. Die DOAL-Beleuchtung
bietet eine gleichmäßige Beleuchtung und verhindert so, dass spiegelnde
Oberächen den Codebereich verdunkeln.
Cet éclairage est principalement utilisé pour lire les codes imprimés ou gravés
sur des surfaces rééchissantes. L’éclairage DOAL répartit la lumière de manière
homogène évitant ainsi qu’une ombre se forme sur la zone du code dans le cas
des surfaces rééchissantes.
Esta luz se utiliza principalmente para leer códigos impresos o estampados en
supercies reectantes. La luz DOAL distribuye la luz uniformemente para evitar
que las supercies reectantes oscurezcan el área del código.
Esse tipo de iluminação é usado principalmente para ler códigos que estão
impressos ou gravados em relevo em superfícies reetoras. A iluminação DOAL
distribui a luz de maneira uniforme, impedindo assim que superfícies espelhadas
sombreiem a área do código.
この照明は主に反射面に印刷、または反射面にエンボス加工されているコードを読み取
る際に使用します。DOAL ライトは均一な光を放つため、反射面のコード部分が陰になる
のを防いでくれます。
此灯主要是用来读取印在反射面上的条码。DOAL 灯的光线分布均匀，从而防止镜面
遮住条码区。
이 광원은 주로 반사면에 인쇄되어 있거나 양각되어 있는 코드를 판독하는 데
사용합니다. DOAL 광원은 빛을 고르게 분포시키므로써 코드 영역의 그늘이 미러
표면에 생기는 것을 막습니다.
10 DataMan 300 External Light Options DataMan 300 External Light Options 11
Mount lights, position and lock
reader.
Beleuchtung montieren, Lesegerät
positionieren und xieren.
Monter l’éclairage, positionner et
bloquer le lecteur.
Monte las luces, je la posición y
bloquee el lector.
Monte as lâmpadas, posicione e
encaixe o leitor.
ライトを取付け、リーダの位置を調節してか
ら固定します。
装灯，确定位置并固定好读码器。
광원, 위치 및 잠금 판독기를 장착합니다.

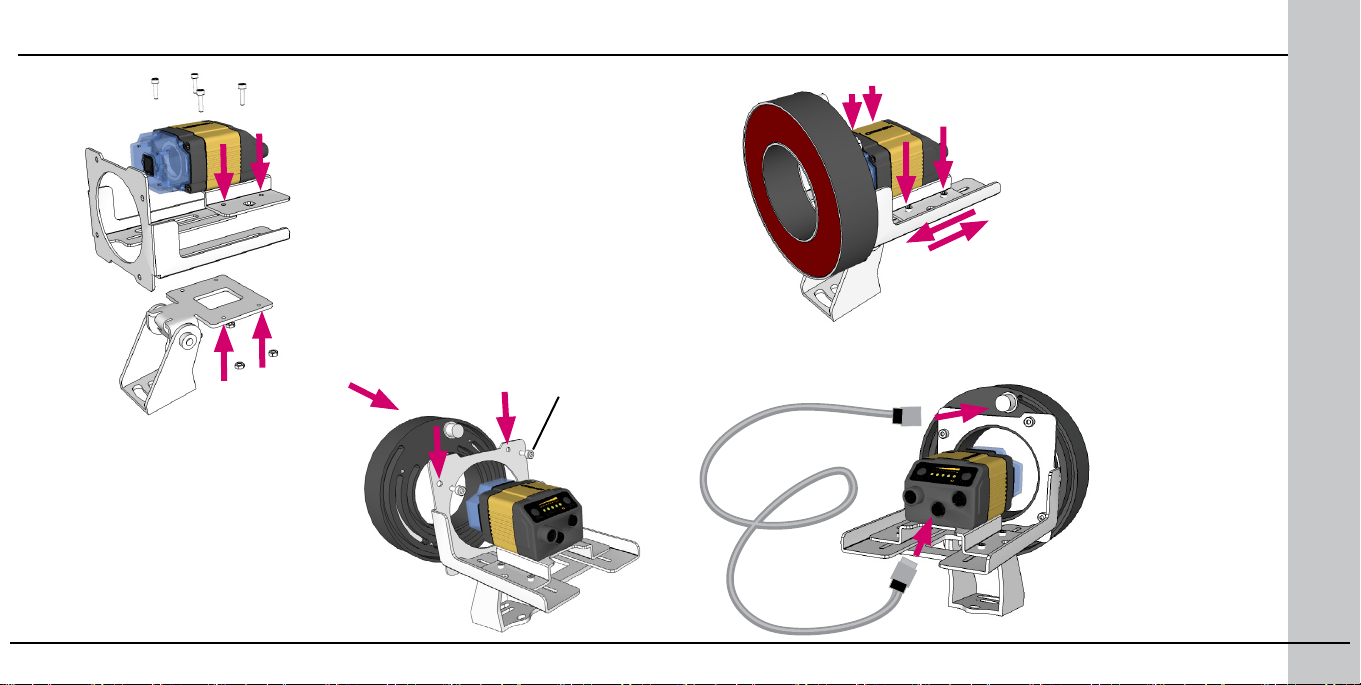

Setting up a Coaxial (DOAL) Light
M5x6
12 DataMan 300 External Light Options DataMan 300 External Light Options 13
Ringlight (CLRR-R7030G1CLR)
Ringlights provide direct lighting for high-contrast codes on non-
reecting surfaces.
Ringbeleuchtungen bieten eine direkte Beleuchtung für kontrastreiche
Codes auf nicht reektierenden Oberächen.
Les éclairages annulaires fournissent une lumière directe pour les codes
fortement contrastés sur les surfaces non rééchissantes.
Los anillos de luz proporcionan iluminación directa para códigos con alto
contraste en supercies no reectantes.
As luzes anulares permitem uma iluminação direta para códigos de alto
contraste em superfícies não reetoras.
リングライトは非反射面にある、コントラストの強いコードを直射する照明器具です。
环形灯为非反射面上的高对比度条码提供直接照明。
원형 광원은 반사되지 않는 면의 고대비 코드를 위한 직접 광원을 제공합니다.
14 DataMan 300 External Light Options DataMan 300 External Light Options 15
Mount lights, position and lock
reader.
Beleuchtung montieren, Lesegerät
positionieren und xieren.
Monter l’éclairage, positionner et
bloquer le lecteur.
Monte las luces, je la posición y
bloquee el lector.
Monte as lâmpadas, posicione e
encaixe o leitor.
ライトを取付け、リーダの位置を調節してから
固定します。
装灯，确定位置并固定好读码器。
광원, 위치 및 잠금 판독기를 장착합니다.
Setting up a Ringlight
M4x10
16 DataMan 300 External Light Options DataMan 300 External Light Options 17
Darkeld Light (CLRD-D120G1)
Darkeld lights are used for lighting the scene in which a code is printed
on a reective background. This way, light that strikes the reective
background does not enter the camera lens.
Dunkelfeldbeleuchtungen werden zur Beleuchtung von Codes auf
reektierendem Hintergrund verwendet. Auf diese Weise fällt Licht, das
auf den reektierenden Hintergrund trifft, nicht in die Kameralinse.
Les éclairages rasants sont utilisés pour éclairer les scènes dans
lesquelles un code est imprimé sur un fond rééchissant. De cette façon,
la lumière qui tombe sur le fond rééchissant n’entre pas dans la lentille
de la caméra.
Las luces de campo oscuro se utilizan para iluminar los lugares en los
que existe un código impreso sobre fondo reectante. De esta forma, la
luz que alcance el fondo reectante no entra en la lente de la cámara.
As luzes de campo escuro são usadas para iluminar um cenário no qual
um código é impresso em um fundo reetor. Dessa forma, a luz que
atinge o fundo reetor não penetra na lente da câmera.
暗視野照明は背景反射面に印刷されたコードを照射する時に使用します。このライトで
は、背景反射面に当たる光がカメラのレンズに入ることがありません。
暗场灯用于具有反射背景条码的场景照明。这样，照在反射背景的光线就不会进入
相机镜头。
암시야 광원은 코드가 인쇄된 영역을 반사 배경에 비추는 데 사용합니다. 반사
배경에 부딪치게 하는 방식의 이 광원은 카메라 렌즈에 들어가지 않습니다.
18 DataMan 300 External Light Options DataMan 300 External Light Options 19
Mount lights, position and lock reader.
Beleuchtung montieren, Lesegerät
positionieren und xieren.
Monter l’éclairage, positionner et
bloquer le lecteur.
Monte las luces, je la posición y
bloquee el lector.
Monte as lâmpadas, posicione e
encaixe o leitor.
ライトを取付け、リーダの位置を調節してから固
定します。
装灯，确定位置并固定好读码器。
광원, 위치 및 잠금 판독기를 장착합니다.
Setting up a Darkeld Light
M4x25
