Chauvin Arnoux F605 Mode d’emploi

Pince multimètre

Clamp multimeter

Vielfachmesszange

Multimetro a pinza

Pinza multimétrica

Klešťový multimetr

Multimetertang

cęgowy miernik uniwersalny

Cleşte multimetru

ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ

FR- Guide de démarrage

GB - Start guide

DE- Schnellstart - Anleitung

IT - Guida d’Avviamento

ES- Guia de Inicio

CZ - Úvodní příručka

NL - Startgids

PL - Instrukcja uruchomienia

RO - Ghid introductiv

RU - Руководство по использованию

F605

Pince Multimètre F605 Français

Vous venez d’acquérir une Pince Multimètre F605 et nous vous remercions de votre

confiance.

Pour obtenir le meilleur service de votre appareil :

lisez attentivement cette notice de fonctionnement,

respectez les précautions d’emploi

Signification des symboles utilisés

Risque de danger. L'opérateur s'engage à consulter la présente notice à

chaque fois que ce symbole de danger est rencontré.

Application ou retrait autorisés sur les conducteurs non isolés ou nus sous

tension dangereuse.

Pile 1,5 V.

Le marquage CE indique la conformité aux directives européennes.

Isolation double ou isolation renforcée.

Tri sélectif des déchets pour le recyclage des matériels électriques et

électroniques au sein de l'Union Européenne. Conformément à la directive

WEEE 2002/96/EC : ce matériel ne doit pas être traité comme déchet

ménager.

AC – Courant alternatif.

AC et DC – Courant alternatif et continu.

Terre.

Risque de choc électrique.

Français Pince Multimètre F605

PRÉCAUTIONS D’EMPLOI

Cet appareil est conforme aux normes de sécurité IEC 61010-1 et 61010-2-032 pour des

tensions de 1 000 V en catégorie IV à une altitude inférieure à 2 000 m et en intérieur, avec

un degré de pollution au plus égal à 2.

Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique, de feu,

d'explosion, de destruction de l'appareil et des installations.

L'Opérateur et/ou l'Autorité responsable doit lire attentivement et avoir une bonne

compréhension des différentes précautions d'emploi.

Si vous utilisez cet instrument d'une façon qui n'est pas spécifiée, la protection qu'il

assure peut être compromise, vous mettant en conséquence en danger.

N’utilisez pas l'appareil en atmosphère explosive ou en présence de gaz ou de fumées

inflammables.

N’utilisez pas l'appareil sur des réseaux de tensions ou de catégories supérieures à

celles mentionnées.

Respectez les tensions et intensités maximales assignées entre bornes et par rapport à

la terre.

N’utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé.

Avant chaque utilisation, vérifiez le bon état des isolants des cordons, boîtier et

accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être

consigné pour réparation ou pour mise au rebut.

Utilisez des cordons et des accessoires de tensions et de catégories au moins égales à

celles de l'appareil. Dans le cas contraire, un accessoire de catégorie inférieure réduit la

catégorie de l’ensemble Pince + accessoire à celle de l’accessoire.

Respectez les conditions environnementales d'utilisation.

Ne modifiez pas l'appareil et ne remplacez pas des composants par des équivalences.

Les réparations ou les ajustages doivent être effectués par du personnel compétent

agréé.

Remplacez les piles dès l'apparition du symbole sur l'afficheur. Déconnectez tous

les cordons avant l’ouverture de la trappe d'accès aux piles.

Utilisez des protections individuelles de sécurité lorsque les conditions l'exigent.

Ne gardez pas les mains à proximité des bornes non utilisées de l'appareil.

Lors de la manipulation des pointes de touche, des pinces crocodile et pinces

ampèremétriques, ne placez pas les doigts au-delà de la garde physique.

Par mesure de sécurité et pour éviter des surcharges répétées sur les entrées de

l'appareil, il est conseillé de n'effectuer les opérations de configuration qu'en absence

de toute connexion à des tensions dangereuses.

Pince Multimètre F605 Français

CATÉGORIES DE MESURE

Définition des catégories de mesure :

CAT II : Circuits directement branchés à l'installation basse tension.

Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.

CAT III : Circuits d’alimentation dans l'installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.

CAT IV : Circuits source de l'installation basse tension du bâtiment.

Exemple : arrivées d’énergie, compteurs et dispositifs de protection.

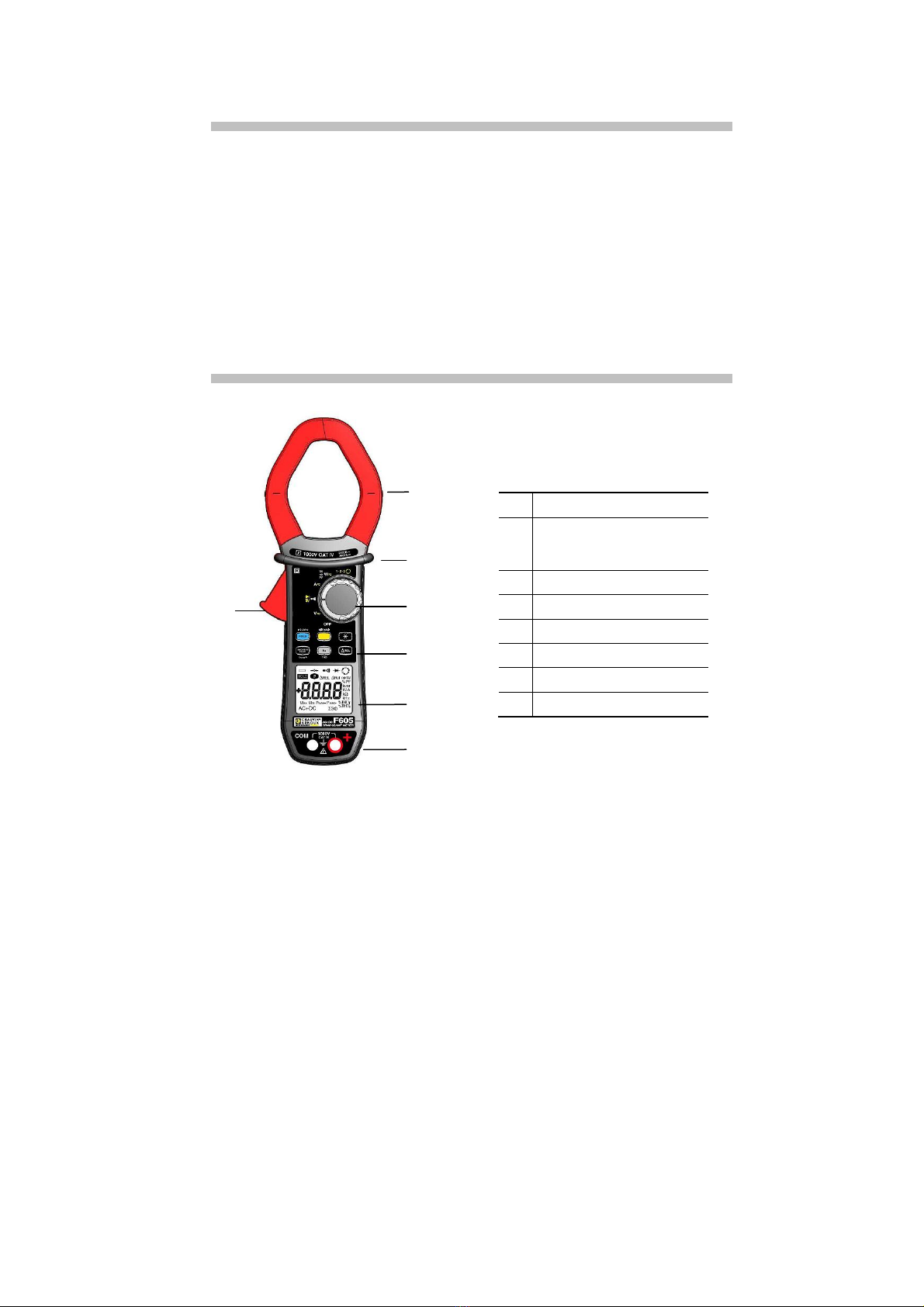

1 PRÉSENTATION

Rep. Désignation

Mâchoires avec repères de

centrage (voir les principes de

branchements)

2 Garde physique

3 Commutateur

4 Touches de fonction

5 Afficheur

6 Bornes

7 Gâchette

Français Pince Multimètre F605

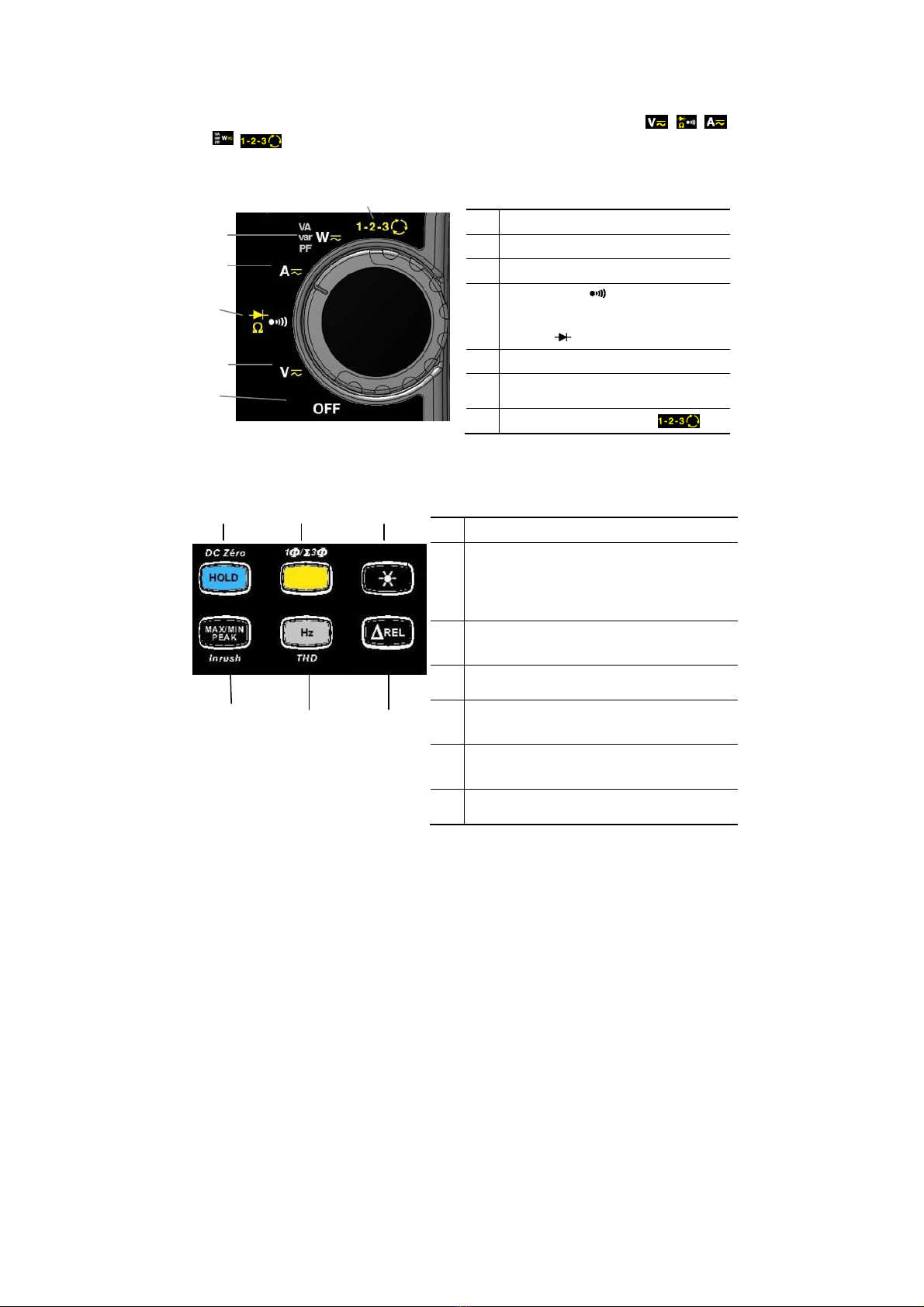

1.1 LE COMMUTATEUR

Le commutateur possède six positions. Pour accéder aux fonctions , , ,

, positionnez le commutateur sur la fonction choisie. Chaque position est

validée par un signal sonore. Les fonctions sont décrites dans le tableau ci-

dessous;

1.2 LES TOUCHES DU CLAVIER

1 2 3

4 5 6

Rep. Fonction

1 Mode OFF – Arrêt de la pince multimètre

2 Mesure de tension (V) AC, DC, AC+DC

3 Test de continuité

Mesure de résistance Ω

Test diode

4 Mesure d’intensité (A) AC, DC, AC+DC

5 Mesure de puissances (W, var, VA) et calcul du

facteur de puissance (PF) AC, DC, AC+DC

6 Indicateur de l’ordre des phases

Rep. Fonction

1 Mémorisation des valeurs, blocage de l’affichage

Compensation du zéro ADC / AAC+DC / WDC / WAC+DC

Compensation de la résistance des cordons en fonction

continuité et ohmmètre

2 Sélection du type de mesures (AC, DC, AC+DC)

Sélection de mesure monophasée et triphasée

3 Activation ou désactivation du rétro éclairage

de l’afficheur

4 Activation ou désactivation du mode MAX/MIN/PEAK

Activation ou désactivation du mode INRUSH en A

5 Mesures de fréquence, des taux d’harmoniques (THD)

Affichage des puissances W, VA, var et PF

6 Activation du mode ∆REL – Affichage de valeurs

relatives et différentielles.

Pince Multimètre F605 Français

1.3 L’AFFICHEUR

1.3.1 Les symboles de l’afficheur

Symboles Désignation

AC Alternatif (courant ou tension)

DC Continu (courant ou tension)

AC+DC Alternatif et continu (courant ou tension)

REL Valeur relative par rapport à une référence

Ref Valeur de référence

Mémorisation des valeurs et maintien de l'affichage

Max Valeur RMS maximale

Min Valeur RMS minimale

Peak+ Valeur crête maximale

Peak- Valeur crête minimale

Mesure des puissances totales en triphasé équilibré

V Volt

Rep. Fonction

1 Affichage des modes sélectionnés (touches)

2 Affichage de la valeur et des unités de mesure

3 Affichage des modes MAX/MIN/PEAK

4 Nature de la mesure (alternatif ou continu)

5 Mesure des puissances totales en triphasé

6 Affichage des modes sélectionnés (commutateur)

7 Indication de pile usagée

Français Pince Multimètre F605

Hz Hertz

W Watt

A Ampère

% Pourcentage

ΩOhm

m Préfixe milli-

k Préfixe kilo-

var Puissance réactive

VA Puissance apparente

PF Facteur de puissance

THDfDistorsion harmonique totale par rapport au fondamental

THDrDistorsion harmonique totale par rapport à la valeur efficace

vraie du signal

Indicateur d’ordre des phases

Compensation de la résistance des cordons

Test de continuité

Test diode

Affichage Permanent (arrêt automatique désactivé)

Indicateur de piles usagées

Le symbole O.L (Over load) s’affiche lorsque la capacité d’affichage est dépassée.

Pince Multimètre F605 Français

1.4 LES BORNES

Les bornes sont utilisées comme suit :

1 2

2 UTILISATION

2.1 PREMIÈRE MISE EN SERVICE

Placez les piles fournies avec l’appareil comme suit :

1. A l'aide d'un tournevis, dévissez la vis de la trappe (rep.1) située à

l’arrière du boîtier et ouvrez la trappe ;

2. Placez les piles dans leur logement (rep.2) en respectant la polarité ;

3. Refermez la trappe et revissez-la au boîtier.

Rep. Fonction

1 Borne point froid (COM)

2 Borne point chaud (+)

Clamp Multimeter F605 English

You have just acquired an F605 clamp multimeter and we thank you.

For best results from your device :

read this user manual attentively,

observe the precautions for its use.

Meanings of the symbols used on the device

Danger. The operator agrees to refer to this data sheet whenever this

danger symbol is encountered.

Application or withdrawal authorized on uninsulated or bare

conductors at dangerous voltages.

1.5 V battery.

The CE marking indicates compliance with European directives.

Double insulation or reinforced insulation.

Selective sorting of wastes for the recycling of electrical and electronic

equipment within the European Union.

In conformity with directive DEEE 2002/96/EC: this equipment must

not be treated as household waste.

AC – Alternating current.

AC and DC – Alternating and direct current.

Earth.

Risk of electric shock.

English Clamp Multimeter F605

PRECAUTIONS FOR USE

This device complies with safety standards IEC-61010-1 and 61010-2-032 for voltages of

1000V in category IV at an altitude OF less than 2000m, indoors, with a degree of pollution

not exceeding 2.

These safety instructions are intended to ensure the safety of persons and proper operation of

the device. If the tester is used other than as specified in this data sheet, the protection

provided by the device may be impaired.

The operator and/or the responsible authority must carefully read and clearly

understand the various precautions to be taken in use.

If you use this instrument other than as specified, the protection it provides may be

compromised, thereby endangering you.

Do not use the instrument in an explosive atmosphere or in the presence of flammable

gases or fumes.

Do not use the instrument on networks of which the voltage or category exceeds those

mentioned.

Do not exceed the rated maximum voltages and currents between terminals or with

respect to earth.

Do not use the instrument if it appears to be damaged, incomplete, or not properly

closed.

Before each use, check the condition of the insulation on the leads, housing, and

accessories. Any element of which the insulation is deteriorated (even partially) must be

set aside for repair or scrapped.

Use leads and accessories rated for voltages and categories at least equal to those of

the instrument. If not, an accessory of a lower category lowers the category of the

combined Clamp + accessory to that of the accessory.

Observe the environmental conditions of use.

Do not modify the instrument and do not replace components with "equivalents".

Repairs and adjustments must be done by approved qualified personnel.

Replace the batteries as soon as the symbol appears on the display unit.

Disconnect all cords before opening the battery compartment cover.

Use personal protective equipment when conditions require.

Keep your hands away from the unused terminals of the instrument.

When handling the test probes, crocodile clips, and clamp ammeters, keep your fingers

behind the physical guard.

As a safety measure, and to avoid repeated overloads on the inputs of the device, we

recommend performing configuration operations only when the device is disconnected

from all dangerous voltages.

Autres manuels pour F605

Table des matières

Langues :

Autres manuels Chauvin Arnoux Multimètre

Chauvin Arnoux

Chauvin Arnoux C.A 5275 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F407 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 5011 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 5220 G Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux Metrix MTX 3292B Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F 15 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 5275 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 5277 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F406 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F 15 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux CA-F201 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F603 Mode d’emploi

Chauvin Arnoux

Chauvin Arnoux F402 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F403 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 5273 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F601 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F401 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 5233 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F201 Mode d’emploi

Chauvin Arnoux

Chauvin Arnoux F07 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F603 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 5271 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F 01 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux F407 Mode d’emploi

Manuels Multimètre populaires d'autres marques

Agilent Technologies

Agilent Technologies 34420A Manuel utilisateur

Fluke

Fluke 83 Manuel utilisateur

Hameg

Hameg HM 8012 Manuel utilisateur

Mastech

Mastech MY70 Manuel utilisateur

Steren

Steren MUL-300 Manuel utilisateur

Somogyi Elektronic

Somogyi Elektronic home SMA 92 Manuel utilisateur

Gossen MetraWatt

Gossen MetraWatt METRAmax 6 Manuel utilisateur

PeakTech

PeakTech 4000 Manuel d'utilisation et d'entretien

YOKOGAWA

YOKOGAWA 90050B Manuel utilisateur

Gossen MetraWatt

Gossen MetraWatt METRALINE DMM16 Manuel utilisateur

Fluke

Fluke 8846A Manuel d'utilisation et d'entretien

Tempo Communications

Tempo Communications MM200 Manuel utilisateur

Elenco Electronics

Elenco Electronics CM-1555 Manuel utilisateur

Mastech

Mastech MS8238C Manuel utilisateur

SDAR

SDAR 830A, 830B, 830D, 830C Manuel utilisateur

RS PRO

RS PRO RS-9519BT Manuel utilisateur

BGS technic

BGS technic 8890 Manuel utilisateur

Amprobe

Amprobe Hexagon 60 Manuel utilisateur
