Chauvin Arnoux E6N Manuel utilisateur

FR - Notice de fonctionnement

GB - User’s manual

DE - Bedienungsanleitung

IT - Manuale d’uso

ES - Manual de instrucciones

E6N

PINCE AMPÈREMÉTRIQUE / AC-DC CURRENT CLAMP

ZANGENSTROMWANDLER

PINZA AMPEROMETRICA / PINZA AMPERIMÉTRICA

Français

Vous venez d’acquérir une Pince Ampèremétrique E6N et nous vous remercions de votre

confiance.

Pour obtenir le meilleur service de votre appareil :

•lisez attentivement cette notice de fonctionnement,

•respectez les précautions d’emploi

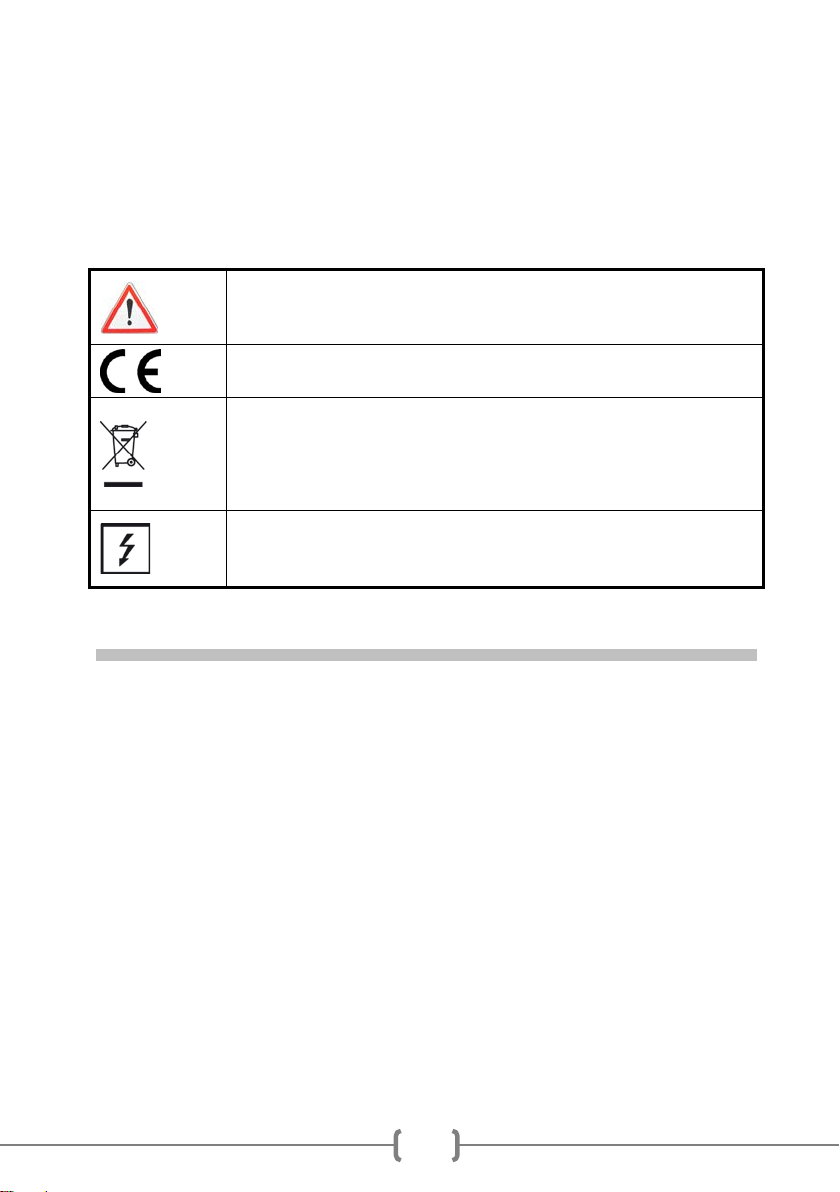

SIGNIFICATION DES SYMBOLES UTILISÉS

ATTENTION, risque de DANGER

! L’opérateur doit consulter la

présente notice à chaque fois que ce symbole de danger est rencontré.

Le marquage CE indique la conformité aux directives européennes,

notamment DBT et CEM.

La poubelle barrée signifie que, dans l’Union Européenne, le produit fait

l’objet d’une collecte sélective conformément à la directive DEEE

2002/96/EC : ce matériel ne doit pas être traité comme un déchet

ménager.

Symbole 102 selon IEC 61010-2-032 (Application ou retrait autorisé sur

les conducteurs nus sous tension dangereuse)

PRECAUTIONS D’EMPLOI

Ne pas utiliser la pince sur des conducteurs dont la tension de mode commun par

rapport à la terre est supérieur à 600 V eff.

Ne pas enserrer un conducteur avec la pince sans que celle-ci soit connectée sur

un appareil de mesure.

Bien maintenir centré le câble ou la barre dans la pince et celle-ci bien

perpendiculaire au conducteur.

Eviter la proximité d'autres conducteurs qui pourrait créer des champs parasites.

La pince doit être totalement déconnectée et sur la position "OFF" pour opérer au

changement de la pile.

Pour qu'une chaîne de mesure respecte une norme, il est nécessaire que chaque

élément la constituant respecte aussi cette norme. Pour votre sécurité, assurez-

vous que les appareils utilisés avec votre pince soient également conformes à

l’IEC 61010 et ses conditions d'application. En particulier, vérifiez que les bornes

des appareils utilisés sont protégées par une liaison à la terre ou une isolation

adéquate.

Veiller à la propreté des entrefers.

Français

SOMMAIRE

1. PRÉSENTATION..........................................................................................................................4

2. DESCRIPTION..............................................................................................................................4

3. CARACTÉRISTIQUES ÉLECTRIQUES...................................................................................6

4. SÉCURITÉS ET PROTECTIONS ...............................................................................................8

4.1 SÉCURITÉ ÉLECTRIQUE............................................................................................................8

4.2 COMPATIBILITÉ ÉLECTROMAGNÉTIQUE.............................................................................8

4.3 PROTECTIONS MÉCANIQUES ..................................................................................................8

5. CARACTÉRISTIQUES GÉNÉRALES .......................................................................................8

5.1 CONDITIONS D’ENVIRONNEMENT.........................................................................................8

5.2 ALIMENTATION..........................................................................................................................9

6. PILE................................................................................................................................................9

6.1 CONTRÔLE DE LA PILE .............................................................................................................9

6.2 CHANGEMENT DE LA PILE.......................................................................................................9

7. MODE OPÉRATOIRE................................................................................................................10

7.1 RÉGLAGE DU ZÉRO..................................................................................................................10

7.2 MESURES D’INTENSITÉS ........................................................................................................10

8. ANNEXE.......................................................................................................................................11

8.1 COURBES TYPIQUES DE RÉPONSES EN FRÉQUENCE .......................................................11

8.2 COURBES DE DÉPHASAGE .....................................................................................................13

Français

1. PRÉSENTATION

La Pince E6N est pourvue d’une cellule à effet Hall. Elle permet la mesure de courant

continu et alternatif de 1 mA à 80 A sans intervention sur l’installation (coupure du courant à

mesurer). La tension de sortie, 10 mV/A ou 1 V/A en fonction du callibre utilisé, correspond

à l’image du courant mesuré. La pince est équipée d’une molette d’ajustement pour réaliser

le zéro en sortie, et d’un voyant lumineux indiquant le bon fonctionnement de la pince et le

bon état de la pile. Elle peut être associée à des multimètres, oscilloscopes, systèmes

d’enregistrement et tout appareil muni d’une entrée tension, continue ou alternative.

2. DESCRIPTION

Masse : 330 g avec la pile

Français

Commutateur

Le commutateur comporte 3 positions :

OFF : position arrêt

Calibre 10 mV/A

Calibre 1 V/A

NB : Ce calibre augmente la sensibilité de la pince tout en diminuant l’étendue de mesure.

Témoin de pile

Cette LED est éteinte quand le commutateur est sur "arrêt". En utilisation normale, la LED

verte est allumée. Quand le commutateur n'est plus sur arrêt et que la LED est éteinte,

celle-ci prévient que la valeur de la tension pile est trop faible ou quela cellule n'est plus

alimentée, décelant ainsi un défaut de la pile.

Réglage du « Zéro » de la pince

La molette permet de réaliser la mise à zéro de la tension de sortie. Il est ainsi possible de

s'affranchir des différentes erreurs dues aux dérives thermiques, au champ magnétique

terrestre, à l'environnement, et à la rémanence.

Action de 20 tours à ± 1 tour.

Trappe à pile

Cette trappe est maintenue dans la poignée inférieure par une vis imperdable.

Cordon et fiches

Cordon bifilaire double isolation, non spiralé de 1,50 m et terminé par 2 fiches mâles de

sécurité (Ø 4 mm).

Flèche

Flèche pour repérer le sens du courant primaire.

Français

3. CARACTÉRISTIQUES ÉLECTRIQUES

GRANDEURS D’ENTRÉE / SORTIE

CALIBRE 1 V/A 10 mV/A

Domaine de

fonctionnement (1) 0-2 A AC-DC 0-80 A AC-DC

Domaine de mesure 0-2 A DC

0-1,5 A AC 0-50 A DC

0-40 A AC 50-80 A DC

40-60 A AC

Erreur intrinsèque (2)

L : valeur lue 2 % L +5 mA 4 % L +20 mA 12 % L

Déphasage (DC – 65 Hz) 1° 1°

(DC – 20 Hz) Voir courbes en ANNEXE

(1) La valeur maximale admissible n’est limitée que par la section du conducteur primaire. Il

se produit sur la pince une saturation du noyau magnétique non dangereuse. Uné

rémanence importante peut subsister qui put être éliminée en démagnétisant la pince.

(2) Hors hystérésis en DC. (Vérifier le zéro, mâchoires hors du conducteur).

L’erreur intrinsèque s’exprime : ± (% L + Décalage)

Signal de sortie : 10 mV DC ou AC par ampère DC ou AC

1 V DC ou AC par ampère DC ou AC

Tension maxi. d’utilisation : 600 V eff.

Impédance de charge : > 2 kΩsur le calibre 10 mV/A

> 10 kΩsur le calibre 1 V/A

NB : Les précisions sont données pour :

une température ambiante comprise entre 20 °C et 26 °C,

une humidité relative de 20 % HR à 75 % HR,

un conducteur centré,

une impédance de charge ≥10 kΩsur 10 mV/A et ≥100 kΩsur 1 V/A,

une fréquence du signal alternatif comprise entre 40 Hz et 100 Hz sinusoïdale sur 1 V/A

et 40 Hz et 500 Hz sinusoïdale sur 10 mV/A,

une tension d'alimentation de 8 V DC ± 0,1 V,

après une minute de mise en marche.

Français

NIVEAU TYPIQUE DE BRUIT EN SORTIE (VALEUR RMS)

Bande de fréquence DC – 1 Hz 1 Hz – 10 kHz 10 kHz – 100 kHz

Calibre 10 mV/A 15 µV 140 µV 180 µV

Calibre 1 V/A 1,5 mV 14 mV 18 mV

GRANDEURS D’INFLUENCES

- Position du conducteur dans les mâchoires : 0,5 % de la lecture (maxi.) pour un

conducteur déplacé d’une extrémité à l’autre de la fenêtre.

- Température : 800 ppm/°C + 10 mA/°C (maxi.) pour une température comprise entre

-10 °C et +50 °C.

- Charge : 0,1% de la lecture (maxi.) pour une charge comprise entre 2 kΩet

10 kΩsur le calibre 100 A/V et 2% de la lecture (maxi.) pour une charge comprise entre 10

kΩet 100 kΩsur le calibre 1 A/V.

- Fréquences : voir courbes en ANNEXE.

Français

4. SÉCURITÉS ET PROTECTIONS

4.1 SÉCURITÉ ÉLECTRIQUE

600 V CAT III selon 61010-2-032 : 2012

4.2 COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

61326-1 : 2013

4.3 PROTECTIONS MÉCANIQUES

Étanchéité : indice de protection IP 20

Chute libre : 1 m

5. CARACTÉRISTIQUES GÉNÉRALES

5.1 CONDITIONS D’ENVIRONNEMENT

Français

5.2 ALIMENTATION

Pile Alcaline 9 V (type 6 LR 61)

Autonomie : 70 heures typiques

Consommation : 6 mA typique

Témoin d'usure : extinction du témoin lumineux pour une tension < 6,5 V

6. PILE

6.1 CONTRÔLE DE LA PILE

Si le commutateur n’est pas sur la position OFF et que le témoin lumineux est éteint, cela

indique que la tension de la pile est trop faible. Il est donc nécessaire de changer la pile.

6.2 CHANGEMENT DE LA PILE

La pince doit être entièrement débranchée pour changer la pile et ne pas enserrer de

conducteur.

Vérifier que le commutateur est sur la position OFF.

Défaire la vis imperdable qui se trouve à l'arrière de la pince et faire glisser la trappe

dans le prolongement de la poignée.

Brancher la pile sur son connecteur (pile 9 V alcaline), puis remettre la trappe.

Français

7. MODE OPÉRATOIRE

7.1 RÉGLAGE DU ZÉRO

Le réglage du zéro est seulement nécessaire pour les mesures en courant continu ou pour

les mesures en alternatif avec composante continue.

Raccorder la pince E6N à un

multimètre (cordon noir au

commun et cordon rouge à

l'entrée "Volt")

Placer le commutateur de

fonction/calibre du multimètre sur

la position mV...

Choisir une étendue de mesure

ayant une résolution de 10 mV.

Placer le commutateur de

fonctions (situé sur la poignée) en

position 1 A/V.

A l'aide de la molette faire afficher au multimètre une valeur aussi proche que possible de 0.

NB : pour des mesures d'intensités continues de faibles valeurs (par exemple inférieures à

5 A), la précision sera améliorée si le réglage de zéro est effecturé avant chaque mesure.

Le réglage de zéro est également conseillé si l'intensité à mesurer est très différente de

celle ayant fait l'objet de la mesure précédente. Par exemple, après des mesures à 100 A

..., il est conseillé de procéder au réglage de zéro avant de mesurer des intensités d'une

dizaine d'ampères. Le réglage de zéro est également conseillé après le changement de

polarité de l'intensité mesurée.

7.2 MESURES D’INTENSITÉS

- Placer le commutateur de la pince sur

100 A/V ou 1 A/V. Vérifier que le témoin

lumineux est allumé.

- Raccorder la pince E6N à un

voltmètre sur le calibre 2 V AC ou DC

(cordon noir au commun et cordon

rouge à l'entrée "Volt").

- Si nécessaire, procéder au réglage du

zéro (voir précédemment).

- Enserrer les mâchoires de la pince

autour du conducteur parcouru par

l'intensité à mesurer. S'assurer que le

conducteur est aligné par rapport aux

repères et que la fermeture de la pince

est bien complète.
