You will need:

• 1/4" nut driver or socket, Phillips head screwdriver.

NOTE: Close the garage door BEFORE installing the travel module.

TRAVEL MODULE

Model 41A7114-7

Preparation

Disassemble the garage door opener

To prevent possible SERIOUS INJURY or

DEATH:

• Disconnect ALL electric and battery

power BEFORE performing ANY service

or maintenance.

The garage door MUST be in the fully

closed position during installation.

ALWAYS wear protective gloves and eye

protection when changing the battery or

working around the battery compartment.

1.1 Disconnect all electrical and battery

power (if applicable) to the garage door

opener.

1.2 Disassemble the garage door opener by

removing the following:

A Light lens

B Cover

C Wire harness from the travel module

D Travel module (to remove, locate

the 2 screws which hold the travel

module to the motor and remove).

1.3 Discard the old travel module.

NOTE: The images throughout this manual are for reference and your product may look different.

2.1 Install the new travel module by aligning

the spindle to the motor.

2.2 Ensure the 2 mounting holes (A) are

aligned with the motor. Fasten the travel

module to the motor with 2 screws (B).

IMPORTANT: When aligning the travel module

to the motor, you may need to twist the travel

module back and forth until the spindle is

seated and properly aligned.

2.3 Reconnect the wire harness to the travel

module.

2.4 Reassemble the garage door opener.

2.5 Reapply all electrical and battery power to

the garage door opener.

2.6 Proceed to Adjustments.

Installation

Install the new travel module

TRAVEL MODULE

Spindle

BACK

FRONT

Mounting Holes (A)

FRONT

BACK

Program the travel

Without a properly installed safety reversal

system, persons (particularly small children)

could be SERIOUSLY INJURED or KILLED by

a closing garage door.

• Incorrect adjustment of garage door travel

limits will interfere with proper operation

of safety reversal system.

• After ANY adjustments are made, the

safety reversal system MUST be tested.

Door MUST reverse on contact with 1-1/2"

(3.8 cm) high object (or 2x4 laid ﬂat) on

ﬂoor.

1.1 Press and hold the Adjustment Button

until the UP Button begins to ﬂash and/

or a beep is heard.

1.2 Press and hold the UP Button until the

door is in the desired UP position.

1.3 Once the door is in the desired

UP position press and release the

Adjustment Button. The garage door

opener lights will ﬂash twice and the

DOWN Button will begin to ﬂash.

NOTE: The UP and DOWN Buttons can be used to move

the door up and down as needed.

1.4 Press and hold the DOWN Button

until the door is in the desired DOWN

position.

NOTE: The UP and DOWN Buttons can be used to move

the door up and down as needed.

1.5 Once the door is in the desired

DOWN position press and release the

Adjustment Button. The garage door

opener lights will ﬂash twice and the UP

Button will begin to ﬂash.

1.6 Press and release the UP Button. When

the door travels to the programmed UP

position, the DOWN Button will begin

to ﬂash.

1.7 Press and release the DOWN Button.

The door will travel to the programmed

DOWN position. Programming is

complete.

* If the garage door opener lights are ﬂashing 5 times during the steps for Program the Travel, the programming has timed out. If the garage door opener lights are ﬂashing 10 times during the steps for

Program the Travel, the safety reversing sensors are misaligned or obstructed. When the sensors are aligned and unobstructed, cycle the door through a complete up and down cycle using the remote

control or the UP and DOWN buttons. Programming is complete. If you are unable to operate the door up and down, repeat the steps for Programming the Travel.

Adjustment

Without a properly installed safety reversing

sensor, persons (particularly small children)

could be SERIOUSLY INJURED or KILLED by

a closing garage door.

3.2 Press the remote control push button

to close the door. The door will not

move more than an inch (2.5 cm), and

the garage door opener lights will ﬂash

10 times.

Test the Protector System®

3.1 Open the door. Place the garage door

opener carton in the path of the door. The garage door opener will not close from

a remote control if the LED in either safety

reversing sensor is off (alerting you to the fact

that the sensor is misaligned or obstructed).

If the garage door opener closes the door when

the safety reversing sensor is obstructed (and

the sensors are no more than 6 inches [15 cm]

above the ﬂoor), call for a trained door systems

technician.

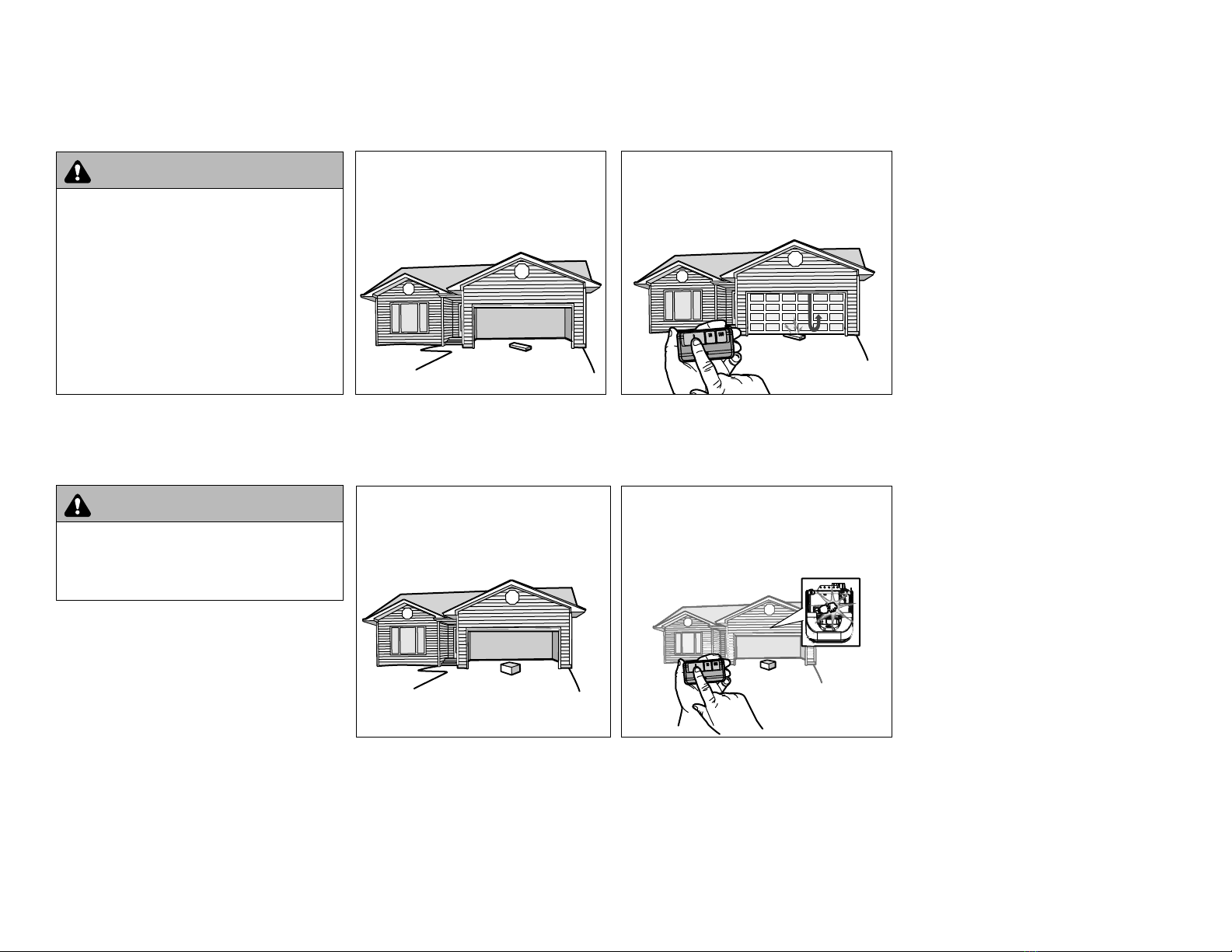

2.1 With the door fully open, place a 1-1/2

inch (3.8 cm) board (or a 2x4 laid ﬂat)

on the ﬂoor, centered under the garage

door.

Test the Safety Reversal System

2.2 Press the remote control push button to

close the door. The door MUST reverse

when it makes contact with the board.

If the door stops and does not reverse on the

obstruction, the travel needs to be adjusted

(refer to Adjustment Step 1).

Repeat the test. When the door reverses upon

contact with the 1-1/2 inch board, remove the

board and open/close the door 3 or 4 times to

test the adjustment.

If the test continues to fail, call a trained door

systems technician.

Without a properly installed safety reversal

system, persons (particularly small children)

could be SERIOUSLY INJURED or KILLED by

a closing garage door.

• Safety reversal system MUST be tested

every month.

• After ANY adjustments are made, the

safety reversal system MUST be tested.

Door MUST reverse on contact with 1-1/2"

high (3.8 cm) object (or 2x4 laid ﬂat) on

the ﬂoor.

Outils requis :

• Un tourne-écrou ou manchon de 1/4 po, un tournevis à tête cruciforme.

REMARQUE : Fermez la porte de garage AVANT l’installation du module de voyage.

MODULE DE VOYAGE

Modéle 41A7114-7

Préparation

Démontage de l'ouvre-porte de garage

Pour éviter des BLESSURES GRAVES ou FATALES :

• Débranchez TOUTE alimentation électrique et piles

AVANT d’effectuer TOUT entretien ou maintenance.

ATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

La porte de garage DOIT être complètement fermée

pendant l’installation.

Portez TOUJOURS des gants de protection et des

lunettes de sécurité lorsque vous changez la pile ou

travaillez aux alentours du compartiment de pile.

ATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

1.1 Déconnectez l’alimentation électrique et

les piles (le cas échéant) connectées à

l’ouvre-porte de garage.

1.2 Démontez l’ouvre-porte de garage en déposant les

pièces suivantes :

A Lentille de la lampe

B Couvercle

C Harnais à ﬁls du module de voyage

D Module de voyage (pour enlever le module,

trouvez les deux vis qui le maintiennent au

moteur et dévissez-les).

1.3 Jetez le module de voyage usagé.

REMARQUE : Les illustrations de ce mode d’emploi ne servent qu’à titre de référence. Votre appareil peut

avoir un aspect différent.

2.1 Installez le nouveau module de voyage en alignant

la broche sur le moteur.

2.2 Veillez à aligner les deux trous de montage (A)

sur le moteur. Attachez le module de voyage au

moteur avec deux vis (B).

IMPORTANT : En alignant le module de voyage sur

le moteur, il peut être nécessaire de faire tourner le

module dans un mouvement de va-et-vient jusqu’à ce

que la broche soit assise et correctement alignée.

2.3 Reconnectez le harnais à ﬁls au module de voyage.

2.4 Remontez l’ouvre-porte de garage.

2.5 Raccordez l’alimentation électrique et les piles

activant l’ouvre-porte de garage.

2.6 Assez à la phase Réglages.

Installation

Installation du nouveau module de voyage

Broche

AVANT

ARRIÈRE

Broche

ARRIÈRE

AVANT

MODULE DE VOYAGE

Trous de montage (A)

Programme du voyage

Sans système d'inversion de sécurité en bon état de

marche, des personnes (particulièrement les petits

enfants) pourraient être GRIÈVEMENT BLESSÉES ou

TUÉES par une porte de garage qui se ferme.

• Un réglage erroné des courses de la porte de

garage gênera un fonctionnement approprié du

système d'inversion de sécurité.

• Après avoir effectué quelque réglage que ce soit,

on DOIT faire l'essai du système d'inversion de

sécurité. La porte de garage DOIT remonter

au contact d'un objet d'une hauteur de 3,8 cm

(1-1/2 po) (ou un 2 x 4 posé à plat) du sol.

1.1 Appuyer sur le bouton de réglage et

le maintenir enfoncé jusqu'à ce que le

bouton UP commence à clignoter ou

qu'un bip se fait entendre.

1.2 Appuyer sur le bouton UP et le maintenir

enfoncé jusqu'à ce que la porte soit à la

position d'ouverture désirée.

1.3 Une fois que la porte est dans la position

d'ouverture désirée, appuyer sur le bouton

de réglage et le relâcher. L'éclairage de

l'ouvre-porte de garage clignotera deux fois

et le bouton DOWN commencera à clignoter.

REMARQUE : On peut utiliser les boutons UP et DOWN

pour déplacer la porte vers le haut et le bas, au besoin.

1.4 Appuyer sur le bouton DOWN et le maintenir

enfoncé jusqu'à ce que la porte soit à la position

de fermeture désirée.

REMARQUE : On peut utiliser les boutons UP et DOWN

pour déplacer la porte vers le haut et le bas, au besoin.

1.5 Une fois que la porte est dans la

position de fermeture désirée, appuyer

sur le bouton de réglage et le relâcher.

L'éclairage de l'ouvre-porte de garage

clignotera deux fois et le bouton UP

commencera à clignoter.

1.6 Appuyer et relâcher le bouton UP. Lorsque

la porte se déplace à la position UP

programmée, le bouton DOWN commencera

à clignoter.

1.7 Appuyer et relâcher le bouton DOWN. La

porte se déplacera jusqu'à la position de

fermeture programmée. La programmation

est terminée.

* Si l'éclairage de l'ouvre-porte de garage clignote 5 fois au cours des étapes de programmation de la course, le délai de programmation a expiré. Si l'éclairage de l'ouvre-porte de garage clignote 10 fois au cours des étapes de

programmation de la course, les capteurs d'inversion de sécurité sont mal alignés ou obstrués. Lorsque les capteurs sont alignés et dégagés, effectuer un cycle d'ouverture et de fermeture complet de la porte en utilisant la

télécommande ou les boutons UP et DOWN. La programmation est terminée Si on ne parvient pas à actionner la porte, répéter les étapes de la Programmation de la course.

Réglages

ATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

3.2 Appuyer sur le bouton-poussoir de la

télécommande pour fermer la porte. La

porte ne se déplacera pas plus de 2,5 cm

(1 po) et l'éclairage de l'ouvre-porte de

garage clignotera 10 fois.

Essai du Système Protector®

3.1 Ouvrir la porte. Mettre la boîte en carton

de l'ouvre-porte sur le chemin de la

porte.

L'ouvre-porte de garage ne se fermera pas à l'aide

d'une télécommande si le témoin DEL d'un des deux

capteurs d'inversion est éteint (ce qui avertit que le

détecteur est mal aligné ou obstrué).

Si l'ouvre-porte de garage ferme la porte lorsque le

capteur d'inversion de sécurité est obstrué (et que les

capteurs ne sont pas à plus de 15 cm (6 po) du sol),

appeler un technicien formé en systèmes de porte.

2.1 La porte étant entièrement ouverte,

placer une planche de 3,8 cm (1-1/2 po)

d'épaisseur (ou un 2 x 4 à plat) sur le

plancher, centrée sous la porte de garage.

Essai du système d'inversion de sécurité

2.2 Appuyer sur le bouton-poussoir de la

télécommande pour fermer la porte. La porte

DOIT remonter quand elle entre en contact

avec la planche.

Si la porte s'arrête et ne remonte pas en raison de

l'obstruction, sa course doit être ajustée (voir l'étape

de Réglage nº 1).

Répéter l'essai. Lorsque la porte remonte au contact

de la planche de 3,8 cm (1-1/2 po), retirer la planche

et ouvrir-fermer la porte 3 ou 4 fois aﬁn de vériﬁer le

réglage.

Si l'essai échoue encore, appeler un technicien formé

en systèmes de porte.

Sans un système d'inversion de sécurité bien installé,

des personnes (plus particulièrement les petits

enfants) pourraient être GRIÈVEMENT BLESSÉES ou

TUÉES par une porte de garage qui se referme.

• On DOIT procéder à une vériﬁcation mensuelle du

système d'inversion de sécurité.

• Après avoir effectué quelque réglage que ce soit,

on DOIT faire l'essai du systéme d'inversion de

sécurité. La porte de garage DOIT remonter au

contact d'un objet d'une hauteur de 3,8 cm

(1-1/2 po) (ou un 2 x 4 posé à plat) du sol.

Sans un système d'inversion de sécurité bien installé,

des personnes (plus particulièrement les petits

enfants) pourraient être GRIÈVEMENT BLESSÉES ou

TUÉES par une porte de garage qui se referme.

ATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

ATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Herramientas necesarias:

• Llave para tuercas de 1/4 de pulgada; destornillador Phillips.

NOTA: Cierre la puerta del garaje ANTES de instalar el módulo de viaje.

MÓDULO DE VIAJE

Modelo 41A7114-7

Preparación

Desarmar el abre-puertas del garaje

Para evitar una LESIÓN GRAVE o INCLUSO LA

MUERTE:

• Desconecte TODA alimentación eléctrica

que llegue a la unidad (incluso de una

batería) ANTES de hacer cualquier trabajo de

reparación o mantenimiento.

PRECAUCIÓN

ADVERTENCIA

La puerta del garaje DEBE estar en la posición

completamente cerrada durante la instalación.

Usar SIEMPRE guantes de seguridad y protección

ocular para cambiar la batería o trabajar cerca del

compartimiento de la batería.

PRECAUCIÓN

ADVERTENCIA

1.1 Desconecte del abre-puertas de garaje la

alimentación eléctrica y la batería (si estuviera

usando una).

1.2 Quite lo siguiente para desarmar el

abre-puertas:

A Tapa de luz

B Tapa

C Hato de cables del módulo de viaje

D Módulo de viaje (para desmontarlo, quitar

los dos tornillos que ﬁjan el módulo al

motor).

1.3 Desechar el módulo usado.

NOTA: Las imágenes en este manual son nada más que de referencia. El producto comprado podría tener un

aspecto diferente.

2.1 Instalar el módulo nuevo alineando el eje con el

motor.

2.2 Veriﬁque que los dos oriﬁcios de montaje (A)

estén alineados con el motor. Fijar el módulo al

motor con dos tornillos (B).

IMPORTANTE: Para alinear el módulo con el motor

podría ser necesario que mueva el módulo hasta que

el eje quede bien asentado y alineado.

2.3 Vuelva a conectar el hato de cables al módulo

de viaje.

2.4 Vuelva a armar el abre-puertas.

2.5 Conecte nuevamente la alimentación eléctrica y

la batería al abre-puertas.

2.6 Realice los ajustes necesarios.

Instalación

Instalar el módulo de viaje nuevo

Eje

ATRÁS

FRENTE

ATRÁS

MÓDULO DE VIAJE

Oriﬁcios de montaje (A)

Table des matières

Langues :

Autres manuels Chamberlain Unité de contrôle

Chamberlain

Chamberlain LiftMaster CB1 Manuel utilisateur

Chamberlain

Chamberlain 041D8071-4 Manuel utilisateur

Chamberlain

Chamberlain MyQ 888LM Manuel utilisateur

Chamberlain

Chamberlain 41A7928-3 Manuel utilisateur

Chamberlain

Chamberlain 041A8071-4 Manuel utilisateur

Chamberlain

Chamberlain 945CB Manuel utilisateur

Chamberlain

Chamberlain LiftMaster GOC1A Manuel utilisateur

Chamberlain

Chamberlain CB24 Manuel utilisateur

Chamberlain

Chamberlain MyQ 825LM Manuel utilisateur

Chamberlain

Chamberlain GCU Manuel utilisateur

Chamberlain

Chamberlain CAPXLCAM Mode d’emploi

Chamberlain

Chamberlain K1A6424-2 Manuel utilisateur

Chamberlain

Chamberlain ELITE SERIES K1A6426-2 Manuel utilisateur

Chamberlain

Chamberlain 41D7742-7 Manuel utilisateur

Chamberlain

Chamberlain LiftMaster CB202EV Manuel utilisateur

Chamberlain

Chamberlain 041-0200-000 Manuel utilisateur

Chamberlain

Chamberlain LiftMaster Professional Security+ 395LM Manuel utilisateur

Chamberlain

Chamberlain CLLA1 Manuel utilisateur

Chamberlain

Chamberlain liftmaster CB2 Manuel utilisateur

Chamberlain

Chamberlain 79LM Manuel utilisateur

Chamberlain

Chamberlain LiftMaster Professional CB124 Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
