Caple ZC922 Manuel utilisateur

ZC922

Caple ZC922 Zodiac Chimney Hood

Technical Manual

ZC922 - Caple ZC922 Zodiac Chimney Hood

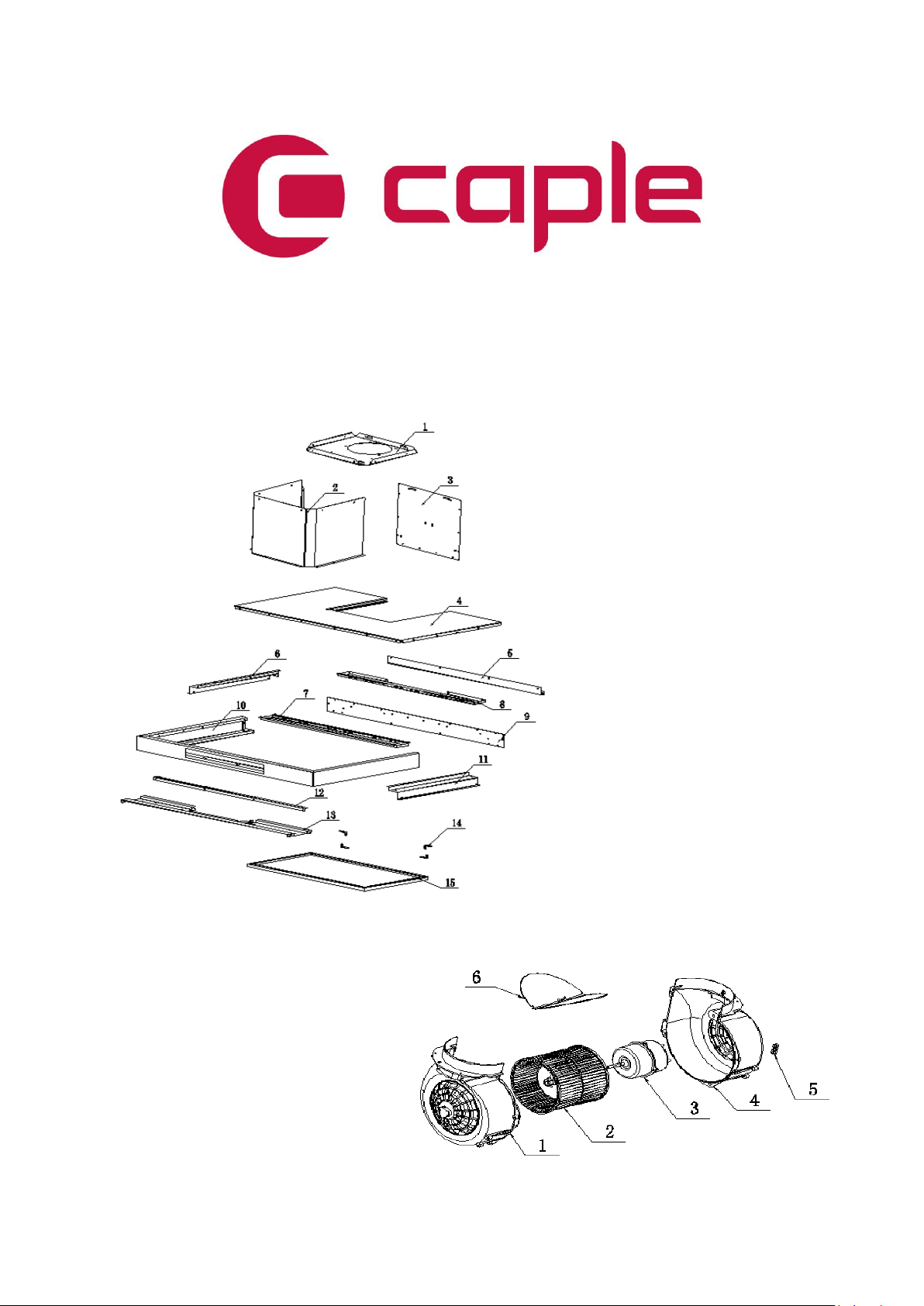

Chassis Assembly

Motor Assembly

ZC922 - Caple ZC922 Zodiac Chimney Hood

Position

Supplier

Item code

Description

Pcs

For Whole Cooker Hood

B23-2501-029-P

Upper chimney bracket

B20-2102-036-P

Upper chimney 500mm

B20-2102-008-P

Lower chimney 500mm

B23-2501-031-P

Lower chimney bracket

B64-2401-342-0

Capacitor

B30-2501-025-0

PCB Box bottom

B62-2602-043-0

UK BS plug cable

B30-2501-034-0

PCB Box cover

B63-2501-041-0

Transformer

B63-2401-254-0

PCB

B30-2201-068-0

Motor housing wiring holder

B30-2501-035-0

PCB Box wiring holder

B36-2201-040-0

Plastic pipe φ153 (2M)

B23-2201-012-P

Hanger

B20-2111-019-P

Cover board

B62-2401-229-0

LED lamp cable

B62-2602-023-0

Switch cable

B35-2502-093-0

Aluminium filter

B63-2501-052-0

Switch board

B30-2501-078-0

Switch box bottom

B76-4806-008-B

Motor assembly

B71-4111-004-B

Casing assembly

B23-2501-018-P

Touch control panel

B33-2103-005-F05-01-0

Panel Glass 900mm

ZC922 - Caple ZC922 Zodiac Chimney Hood

Position

Supplier

Item code

Description

Pcs

For Motor Assembly（B76-4806-008-B）

B30-2301-012-0

Motor housing(left)

B30-2301-181-0

Blower

B61-2401-404-0

Motor(A Class)

B30-2301-013-0

Motor housing(right)

B30-2201-068-0

Motor housing holder

B30-2201-022-0

One-way Valve Flap(Air Outlet)

For Chassis Assembly（B71-4111-004-B）

B23-2501-006-P

Casing up

B23-2501-004-P

Casing round

B23-2501-005-P

Casing back

B20-2102-024-P

900mm casing cover board

B20-2111-014-P

Back cover

B20-2111-013-P

Connecting board(Left)

B20-2111-029-P

Front supporter of filter

B20-2111-030-P

Rear supporter of filter

B23-2111-009-P

Back support

B10-2111-018-Q

Switch panel assembly

B20-2111-012-P

Connecting board(Right)

B23-2111-016-P

Fix board

B23-2102-022-P

Frame Support

B20-2111-033-P

Hinge

B62-2401-402-0

LED PAN assembly

Fixing Kit - B74-4102-001-B
