Classe 300 EOS KIT

Manuale installatore • Installation manual

LE12551AB-01PC-21W31

• Attenzione: le operazioni di installazione, configurazione, messa in servizio e manutenzione devono essere effettuate da personale qualificato.

• Caution:installation, configuration, starting-up and maintenance must be performed by qualified personnel.

• Attention: les opérations d’installation, de configuration, de mise en service et d’entretien doivent être confiées à un personnel qualifié.

• Achtung: die Installation, Konfiguration, Inbetriebnahme und Wartung dürfen nur von qualifizierten Fachleuten vorgenommen werden.

• Atención: las operaciones de instalación, configuración, puesta en servicio y mantenimiento han de ser efectuadas por personal cualificado.

• Opgelet:laat de installatie, de configuratie, de inbedrijfstelling en het onderhoud door gekwalificeerd personeel verrichten.

• Atenção: as operações de instalação, configuração, colocação em serviço e manutenção devem ser realizadas por pessoal qualificado.

• Uwaga:instalacja, konfiguracja, uruchomienie i serwis muszą być wykonywane przez wykwalifikowany personel.

Classe 300 EOS KIT

B C

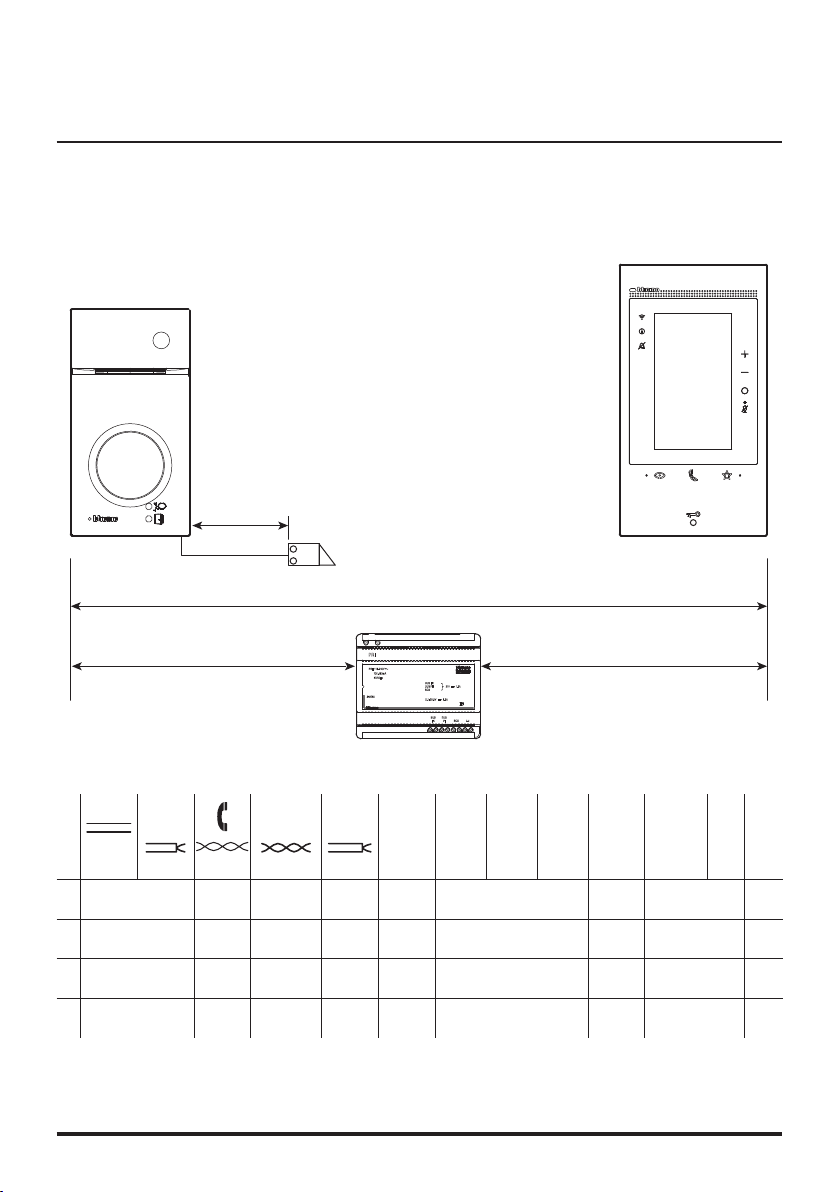

• Cavi e distanze

• Cables and distances

• Câbles et distances

• Kabelquerschnitte und

Leitungslängen

• Cables y distancias

• Kabels en afstanden

• Cabos e distâncias

• Przekrój przewodu a odległość

>0,2 mm2

BTicino

L4669

0,35 mm20,28 mm2

BTicino

C9881U/5E

AWG24 UTP5

BTicino

336904

One PTT

278TP

0,28 mm2

OneSYT

+ Digital

5/10

OneSYT

+ Num

5/10

GIGATW

CAT5E

AWG24

One SYT

+ NumTP

8/10

Cable

ARB.6060-1

6/10

Cable

EV6R

6/10

mm2

A 50 m 140 m 145 m 200 m 200 m 150 m 200 m 50 m –

B 50 m 115 m 80 m 200 m 115 m 80 m 200 m 50 m –

C 25 m 50 m 30 m 110 m (*) 50 m 30 m 110 m 25 m –

D 50 m 30 m – 50 m 30 m – – – 100 m

(*) Nota: se alimentato localmente 200 m.

(*) Nota: if it is locally supplied 200 m.

(*) Note: en cas d’alimentation local 200 m.

(*) Anmerkung: Bei lokaler Stromversorgung 2 m.

(*) Nota: en caso de alimentación localmente 200 m.

(*) Opmerking: met een lokale voeding 200 m.

(*) Nota: se alimentado localmente 200 m.

(*) Uwaga: przy zasilaniu lokalnym 200 m.

• Schema monofamiliare

• One-family diagram

• Schéma mono-familial

• Schema Einfamilienhaus

• Esquema monofamiliar

• Schema eensgezins

• Esquema monofamiliar

• Schemat dla domu

jednorodzinnego

1Monofamiliare - One family - Mono-familial - Einfamilienhaus

Monofamiliar - Eengezins - Monofamiliar - Jednorodzinny

2Bifamiliare -Two family - Bi-familial - Zweifamilienhaus

Bifamiliar - Tweegezins - Bifamiliar - Dwurodzinny

230 Vac

P= –

= –

M= –

= –

BUS-AV

2 1

15MBUS-MH

(OFF) 2-1 (ON)

(ON) (OFF)

(OFF) MASTER (ON)

(OFF) (ON)

N= –

= –

T = –

S = –

P= –

–

BUS

PL S+S-

( * )

•APulsante locale apertura serratura.

BChiamata al piano.

S+ S- 18V; 4 A impulsivi. 250 mA mantenimento (30  max).

( * ) Applicazione futura.

•ADoor lock release local pushbutton.

BFloor call.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

( * ) Future application.

•ABouton local ouverture serrure.

BAppel à l’étage.

S+ S- 18V; 4 A impulsifs. 250 mA entretien (30  max).

( * ) Application future.

•AExterner Türöffnertaster.

BEtagenruf.

S+ S- 18 V; 4 A impulsstrom. 250 mA Haltestrom (30 Ω max).

( * ) Zukünftige Anwendung

•APulsador local apertura cerradura.

BLlamada al piso.

S+ S- 18V; 4 A por impulsos. 250 mA mantenimiento (30  max).

( * ) Aplicación futura.

•ALokale knop opening slot.

BOproep aan verdieping.

S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).

( * ) Toekomstige applicatie

•ABotão local de abertura da fechadura.

BChamada ao piso.

S+ S- 18V; 4 A instantâneos. 250 mA continuos (30  max).

( * ) Aplicação futura.

•ALokalny przycisk otwarcia zamka.

BWywołanie z przycisku dzwonka.

S+ S- 18V; 4A impuls, 250 mA podtrzymanie (maks. 30 Ω).

( * ) Przyszłe zastosowanie

Classe 300 EOS KIT

BUSPL S+S-

N= –

= –

T = –

S = –

P= –

–

8 A cosφ = 1

4 A cosφ = 0,7

3 A cosφ = 0,4

24Vdc; 24Vac

24Vac

346250 (*)

S- S+ CNC NO

( * )

• Fornito a corredo.

• Supplied.

• Fourni.

• Wird mitgeliefert.

• En dotación.

• Standaard meegeleverd.

• Fornecido no equipamento base.

• W zestawie.

• Opzione serratura a relè

• Relay door lock option

• Option serrure à relais

• Anschluss Türöffner-Relais

• Opción cerradura de relé

• Optie relaisslot

• Opção trinco de relê

• Opcja z przekaźnikiem dla

zamka

•APulsante locale apertura serratura.

S+ S- 18V; 4 A impulsivi. 250 mA mantenimento (30  max).

•ADoor lock release local pushbutton.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

•ABouton local ouverture serrure.

S+ S- 18V; 4 A impulsifs. 250 mA entretien (30  max).

•AExterner Türöffnertaster

S+ S- 18V; 4A Impulsstrom; 250mA Haltestrom (30Ω max).

•APulsador local apertura cerradura.

S+ S- 18V; 4 A por impulsos. 250 mA mantenimiento (30  max).

•ALokale knop opening slot.

S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).

•ABotão local de abertura da fechadura.

S+ S- 18V; 4 A instantâneos. 250 mA continuos (30  max).

•ALokalny przycisk otwarcia zamka.

S+ S- 18V; 4A impuls, 250 mA podtrzymanie (maks. 30 Ω).

• Altezza consigliata salvo diversa normativa vigente.

• Recommended height, unless different regulations are specified.

• Hauteur conseillée sauf autre norme en vigueur.

• Empfohlene Höhe, falls die gesetzlichen Vorschriften nichts anderes vorschreiben.

• Altura recomendada salvo normativa vigente diferente.

• Aanbevolen hoogte behoudens andere normen in voege.

• Altura aconselhada a não ser se a norma em vigor for diferente.

• Zalecana wysokość montażu o ile inne wymagania lub normy nie stanowią inaczej.

• Dati dimensionali

• Dimensional data

• Données dimensionnelles

• Maße

• Datos dimensionales

• Formaatgegevens

• Dados dimensionais

• Dane wymiarowe

• Campo di ripresa.

• Field of view.

• Éclairage cadrage caméra.

• Aufnahmebereich.

• Campo de filmación.

• Campo de filmagem.

• Opnameveld.

• Pole widzenia kamery.

50 cm

105°

140 cm

80°

115 cm

50cm

100 mm

190 mm

26 mm

222 mm

121 mm 32 mm

90–130 cm

160 – 165 cm

Classe 300 EOS KIT

• Posto esterno

• Entrance panel

• Poste extérieur

• Türstation

• Placa exterior

• Externe plaats

• Unidade externa

• Panel zewnętrzny

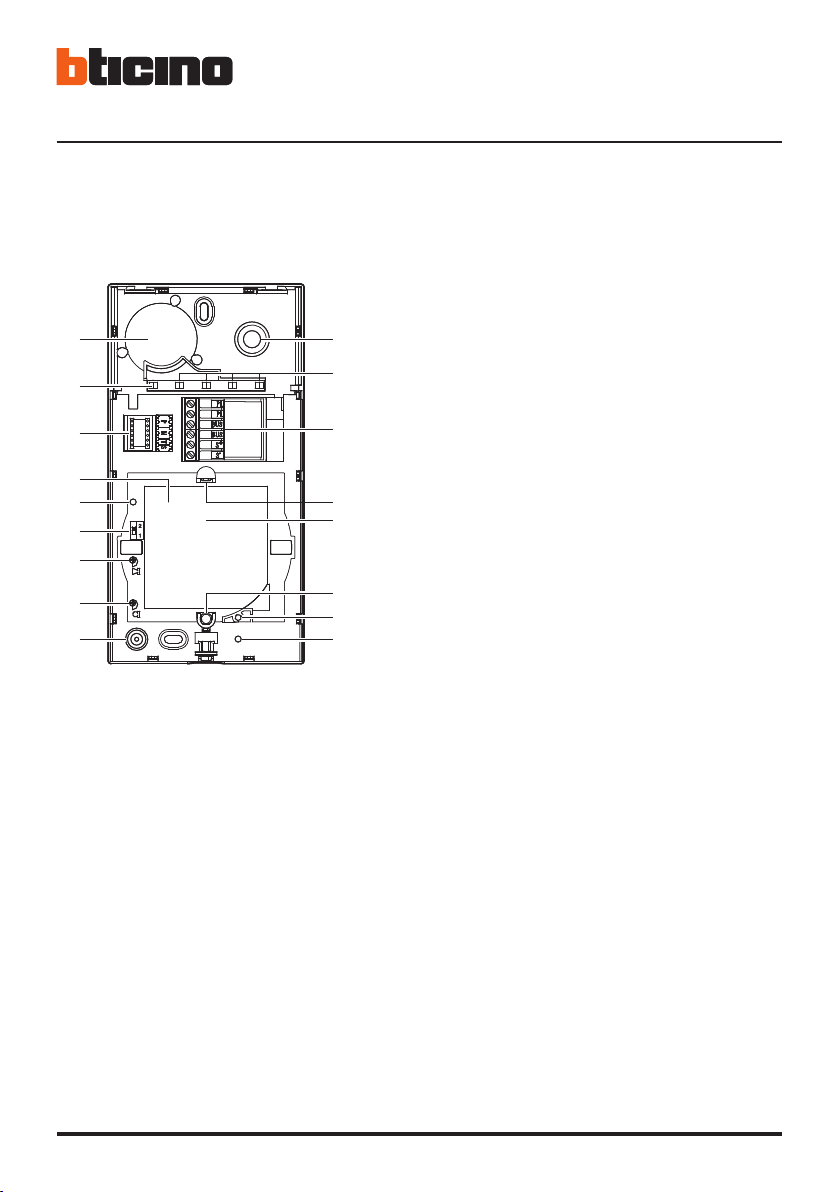

1 - Telecamera

2 - LED illuminazione campo di ripresa

3 - Morsetti di collegamento

4 - Pulsanti di chiamata

5 - LED connessione attiva

6 - Posizione antenna lettore badge

7 - LED indicazione porta aperta

8 - Microfono

9 - Regolazione microfono

10 - Regolazione altoparlante

11 - Switch mono/bifamiliare

12 - Pulsante programmazione badge/Reset

13 - Pannello LED per illuminazione pulsante di chiamata

14 - Sede dei configuratori

15 - Sensore di luminosità per retroilluminazione notturna

16 - Altoparlante

1 - Caméra

2 - Voyant éclairage champ de cadrage

3 - Bornes de branchement

4 - Boutons d’appel

5 - Position antenne lecteur badge

6 - Voyant connexion active

7 - Voyant indication porte ouverte

8 - Micro

9 - Réglage micro

10 - Réglage haut-parleur

11 - Commutateur mono/bi-familial

12 - Bouton de programmation badge/Reset

13 - Panneau Voyant d’éclairage bouton d’appel

14 - Logement des configurateurs

15 - Capteur de luminosité pour rétro-éclairage nocturne

16 - Haut-parleur

1 - Camera

2 - Viewing field lighting LED

3 - Connection clamps

4 - Call pushbuttons

5 - Position of the key card reader aerial

6 - Active connection LED

7 - Open door notification LED

8 - Microphone

9 - Microphone adjustment

10 - Loudspeaker adjustment

11 - One-family/two-family switch

12 - Key card programming pushbutton / Reset

13 - LED panel for call pushbutton lighting

14 - Configurator socket

15 - Brightness sensor for night backlighting

16 - Loudspeaker

1 - Kamera

2 - LED Beleuchtung des Aufnahmefelds

3 - Anschlussklemmen

4 - Ruftasten

5 - Position der Antenne Badge-Lesegerät

6 - LED Verbindung aktiv

7 - LED Anzeige Tür offen

8 - Mikrophon

9 - Einstellung des Mikrophons

10 - Einstellung des Lautsprechers

11 - Switch Ein-/Zweifamilienhaus

12 - Programmierungstaste Badge/Reset

13 - LED-Tafel zur Beleuchtung der Ruftaste

14 - Sitz der Konfiguratoren

15 - Helligkeitssensor zur nächtlichen

Rückbeleuchtung

16 - Lautsprecher

1 - Camera

2 - Led verlichting camerabereik

3 - Aansluitklemmen

4 - Oproepknoppen

5 - Positie antenne badgelezer

6 - LED verbinding geactiveerd

7 - LED aanduiding deur geopend

8 - Microfoon

9 - Regeling microfoon

10 - Regeling luidspreker

11 - Schakelaar een-/tweegezins

12 - Knop badgeprogrammering/reset

13 - LED paneel voor verlichting oproepknop

14 - Plaats van de configuratoren

15 - Lichtsensor voor achtergrondverlichting‘s

nachts

16 - Luidspreker

1 - Telecámara

2 - LED iluminación campo de grabación

3 - Bornes de conexión

4 - Pulsadores de llamada

5 - Posición de la antena del lector credencial

6 - LED conexión activada

7 - LED indicación puerta abierta

8 - Micrófono

9 - Regulación del micrófono

10 - Regulación del altavoz

11 - Switch mono/bifamiliar

12 - Pulsador de programación credencial/Reset

13 - Panel LED para iluminación pulsador de

llamada

14 - Alojamiento de los configuradores

15 - Sensor de luminosidad para retroiluminación

nocturna

16 - Altavoz

Classe 300 EOS KIT

1 - Câmara de vídeo

2 - LED de iluminação do campo de filmagem

3 - Bornes de conexão

4 - Botões de chamada

5 - Posição da antena do leitor de crachá

6 - LED de conexão ativa

7 - LED indicação de porta aberta

8 - Microfone

9 - Regulação do microfone

10 - Regulação do altifalante

11 - Interruptor mono/bifamiliar

12 - Botão de programação do Crachá/Rearme

13 - Painel LED para iluminação do botão de

chamada

14 - Sede dos configuradores

15 - Sensor de luminosidade para retroiluminação

noturna

16 - Altifalante

1 - Kamera

2 - LED oświetlenia pola widzenia kamery

3 - Zaciski przyłączeniowe

4 - Przyciski wywołania

5 - Pozycja anteny czytnika zbliżeniowego

6 - LED sygnalizacji połączenia

7 - LED sygnalizacji otwarcia zamka

8 - Mikrofon

9 - Regulacja mikrofonu

10 - Regulacja głośnika

11 - Mikroprzełącznik trybu jednorodzinny /

dwurodzinny

12 - Przycisk programowania / resetu breloków

13 - Podświetlenie LED dla przycisku wywołania

14 - Gniazda konfiguratorów

15 - Czujnik oświetlenia dla aktywacji podświetlenia

nocnego

16 - Głośnik

• Posto interno

• Handset

• Poste interne

• Hausstation

• Unidad interior

• Intern punt

• Unidade interna

• Aparat wewnętrzny

1. Display touch screen verticale da 5”

2. Tasto a sfioramento "Preferiti"

3. Microfono

4. Tasto a sfioramento per risposta

5. Tasto a sfioramento per attivazione posto

esterno /ciclamento

6. Tasto per apertura porta

7. LED di segnalazione esclusione suoneria

8. LED di segnalazione notifiche

9. LED indicazione segnale WI-FI

10.Sensore di prossimità

Tasti di comando Alexa

A1 Tasto per aumentare il volume A3 Tasto attivazione Alexa

A2 Tasto per diminuire il volume A4 Tasto“Mute”, disattiva microfono sia di Alexa che del dispositivo

Nota: una volta alimentato, il dispositivo impiega fino a 2 minuti per essere disponibile all'uso.

Tabella LED

Lampeggiante: chiamata in arrivo.

Fisso: comunicazione in corso.

Lampeggiante per 2 secondi: funzione "Serratura sicura" attiva, tasto disattivato.

Lampeggiante (sequenza di 2 brevi lampeggi): Porta aperta (*) o Studio professionale attivo.

Fisso: comunicazione in corso.

Fisso per 2 secondi: apertura porta.

Lampeggiante: suoneria esclusa.

Fisso giallo: notiche da Alexa.

Fisso bianco: messaggi di segreteria.

Fisso: inoltro chiamata, autoaccensione o funzione "Chiama casa" in corso da App Home + Security.

Spento:WI-FI disabilitato o correttamente funzionante.

Lampeggiante:WI-FI attivo ma non connesso ad una rete.

Lampeggianti contemporaneamente: aggiornamento rmware in corso.

(*) Disponibile solo con attuatore 346260.

Autres manuels pour Classe 300 EOS KIT

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Bticino Système d'interphone

Bticino

Bticino 346310 Manuel utilisateur

Bticino

Bticino Terraneo 344702 Manuel utilisateur

Bticino

Bticino 322011 Manuel utilisateur

Bticino

Bticino 363511 Manuel utilisateur

Bticino

Bticino 318012 Manuel utilisateur

Bticino

Bticino Axolute Outdoor 349140 Manuel utilisateur

Bticino

Bticino 344522 Manuel utilisateur

Bticino

Bticino 363910 Manuel utilisateur

Bticino

Bticino Terraneo 344022 Manuel utilisateur

Bticino

Bticino Classe100 X16E Manuel d'utilisation

Bticino

Bticino 374004 Manuel utilisateur

Bticino

Bticino 334122 Manuel utilisateur

Bticino

Bticino 342971 Manuel utilisateur

Bticino

Bticino terraneo Manuel utilisateur

Bticino

Bticino EASYKIT Connected Manuel utilisateur

Bticino

Bticino Video-Kit 2 368911 Manuel utilisateur

Bticino

Bticino 315211 Manuel d'utilisation

Bticino

Bticino Terraneo 363211 Manuel utilisateur

Bticino

Bticino 323002 Manuel utilisateur

Bticino

Bticino Iryde Touch Phone Manuel utilisateur

Bticino

Bticino Classe 300 EOS KIT Manuel utilisateur

Bticino

Bticino elkesan V16M Manuel utilisateur

Bticino

Bticino 315411 Manuel d'utilisation

Bticino

Bticino U1073D Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

LG L5142 Manuel utilisateur
