Bticino 363925 Manuel utilisateur

Classe 300 EOS KIT

Manuale installatore • Installation manual

363915 – 363925 – 363926

Part. LE12551AD - 03/23-01 PC

• Le operazioni di installazione, configurazione, messa in servizio e manutenzione devono essere effettuate da personale qualificato.

• Installation, configuration, starting-up and maintenance must be performed by qualified personnel.

• Les opérations d’installation, de configuration, de mise en service et d’entretien doivent être confiées à un personnel qualifié.

• Die Installation, Konfiguration, Inbetriebnahme und Wartung dürfen nur von qualifizierten Fachleuten vorgenommen werden.

• Las operaciones de instalación, configuración, puesta en servicio y mantenimiento han de ser efectuadas por personal cualificado.

• Laat de installatie, de configuratie, de inbedrijfstelling en het onderhoud door gekwalificeerd personeel verrichten.

• As operações de instalação, configuração, colocação em serviço e manutenção devem ser realizadas por pessoal qualificado.

• Instalacja, konfiguracja, uruchomienie i serwis muszą być wykonywane przez wykwalifikowany personel.

KIT 363915 KIT 363925 KIT 363926

344842 344842 344884

346050 346050 346050

343093 343091 343093

Classe 300 EOS KIT

Index

Cavi e distanze 6

Cables and distances

Câbles et distances

Kabelquerschnitte und Leitungslängen

Cables y distancias

Kabels en afstanden

Cabos e distâncias

Przekrój przewodu a odległość

Schema monofamiliare 7

One-family diagram

Schéma mono-familial

Schema Einfamilienhaus

Esquema monofamiliar

Schema eensgezins

Esquema monofamiliar

Schemat dla domu jednorodzinnego

Dati dimensionali 8

Dimensional data

Données dimensionnelles

Maße

Datos dimensionales

Formaatgegevens

Dados dimensionais

Dane wymiarowe

Posto interno 9

Handset

Poste interne

Hausstation

Unidad interior

Intern punt

Unidade interna

Aparat wewnętrzny

Dati tecnici 18

Technical data

Données techniques

Technische Daten

Datos técnicos

Technische specicaties

Dados técnicos

Dane techniczne

Installazione posto interno 22

Handset installation

Installation du poste interne

Installation der Hausstation

Instalación de la unidad interior

Installatie van het intern punt

Instalação da unidade interna

Instalacja aparatu wewnętrznego

Index Smontaggio posto interno 24

Handset disassembling

Démontage du poste interne

Demontage der Hausstation

Desmontaje de launidad interior

Demontage van het intern punt

Desmontagem da unidade interna

Demontaż panelu wewnętrznego

Posto esterno 25

Entrance panel

Poste extérieur

Türstation

Placa exterior

Externe plaats

Unidade externa

Dati tecnici 27

Technical data

Données techniques

Technische Daten

Datos técnicos

Technische specicaties

Dados técnicos

Dane techniczne

Installazione posto esterno 28

Entrance panel installation

Installation du poste extérieur

Installation der Türstation

Instalación de la placa exterior

Installatie externe plaats

Instalação da unidade externa

Instalacja panelu zewnętrznego

Smontaggio posto esterno 30

Entrance panel disassembling

Démontage du poste extérieur

Demontage der Türstation

Desmontaje de la placa exterior

Demontage externe plaats

Desmontagem da unidade externa

Demontaż panelu zewnętrznego

Congurazione posto interno 31

Handset conguration

Congurationposte interne

Konguration Hausstation

Conguración unidad interior

Conguratie intern punt

Conguração unidade interna

Konguracja aparatu wewnętrznego

Classe 300 EOS KIT

Congurazione posto esterno 66

Entrance panel conguration

Conguration poste extérieur

Konguration Türstation

Conguración placa exterior

Conguratie externe plaats

Conguração unidade externa

Konguracja panelu zewnętrznego

Funzioni KIT 74

KIT functions

Fonctions du KIT

KIT-Funktionen

Funciones del KIT

Functies van de kit

Funções do KIT

Funkcje zestawu

Servizi ausiliari 76

Auxiliary services

Services auxiliaires

Hilfsdienste

Servicios auxiliares

Hulpservices

Serviços auxiliares

Usługi pomocnicze

Avvertenze e diritti del consumatore 78

Warnings and consumer rights

Avertissements et droits du consommateur

Hinweise und Rechte der Verbraucher

Advertencias y derechos del consumidor

Advertências e direitos do consumidor

Ostrzeżenia i prawa konsumenta

Index

B C

• Cavi e distanze

• Cables and distances

• Câbles et distances

• Kabelquerschnitte und

Leitungslängen

• Cables y distancias

• Kabels en afstanden

• Cabos e distâncias

• Przekrój przewodu a odległość

(*) Nota: se alimentato localmente 200 m.

(*) Nota: if it is locally supplied 200 m.

(*) Note: en cas d’alimentation local 200 m.

(*) Anmerkung: Bei lokaler Stromversorgung 2 m.

(*) Nota: en caso de alimentación localmente 200 m.

(*) Opmerking: met een lokale voeding 200 m.

(*) Nota: se alimentado localmente 200 m.

(*) Uwaga: przy zasilaniu lokalnym 200 m.

Classe 300 EOS KIT

• Schema monofamiliare

• One-family diagram

• Schéma mono-familial

• Schema Einfamilienhaus

• Esquema monofamiliar

• Schema eensgezins

• Esquema monofamiliar

• Schemat dla domu

jednorodzinnego

P= –

= –

M= –

= –

BUS-AV

2 1

15MBUS-MH

(OFF) 2-1 (ON)

(ON) (OFF)

(OFF) MASTER (ON)

(OFF) (ON)

N= –

= –

T = –

S = –

P= –

–

BUS

PL S+S-

Bifamiliare -Two family

Monofamiliare - One family

(*)

** • Articolo non a corredo

• Item not provided

• Produit non fourni

• Der Artikel gehört nicht zum

Lieferumfang

• Artículo no incluido en la

dotación

• Artikel niet meegeleverd

• Artigo não fornecido

juntamente

• Przedmiot nie jest wliczony

w cenę

• Applicazione futura

• Application future

• Zukünftige Anwendung

• Aplicación futura

• Toekomstige applicatie

• Aplicação futura

• Przyszłe zastosowanie

• Dati dimensionali

• Dimensional data

• Données dimensionnelles

• Maße

• Datos dimensionales

• Formaatgegevens

• Dados dimensionais

• Dane wymiarowe

100 mm

190 mm

26 mm

222 mm

121 mm 32 mm

• Campo di ripresa.

• Field of view.

• Éclairage cadrage caméra.

• Aufnahmebereich.

• Campo de filmación.

• Campo de filmagem.

• Opnameveld.

• Pole widzenia kamery.

• Altezza consigliata salvo diversa normativa vigente.

• Recommended height, unless different regulations are specified.

• Hauteur conseillée sauf autre norme en vigueur.

• Empfohlene Höhe, falls die gesetzlichen Vorschriften nichts anderes vorschreiben.

• Altura recomendada salvo normativa vigente diferente.

• Aanbevolen hoogte behoudens andere normen in voege.

• Altura aconselhada a não ser se a norma em vigor for diferente.

• Zalecana wysokość montażu o ile inne wymagania lub normy nie stanowią inaczej.

50 cm

95°

50cm

80°

160 – 165 cm

90 – 130 cm

Classe 300 EOS KIT

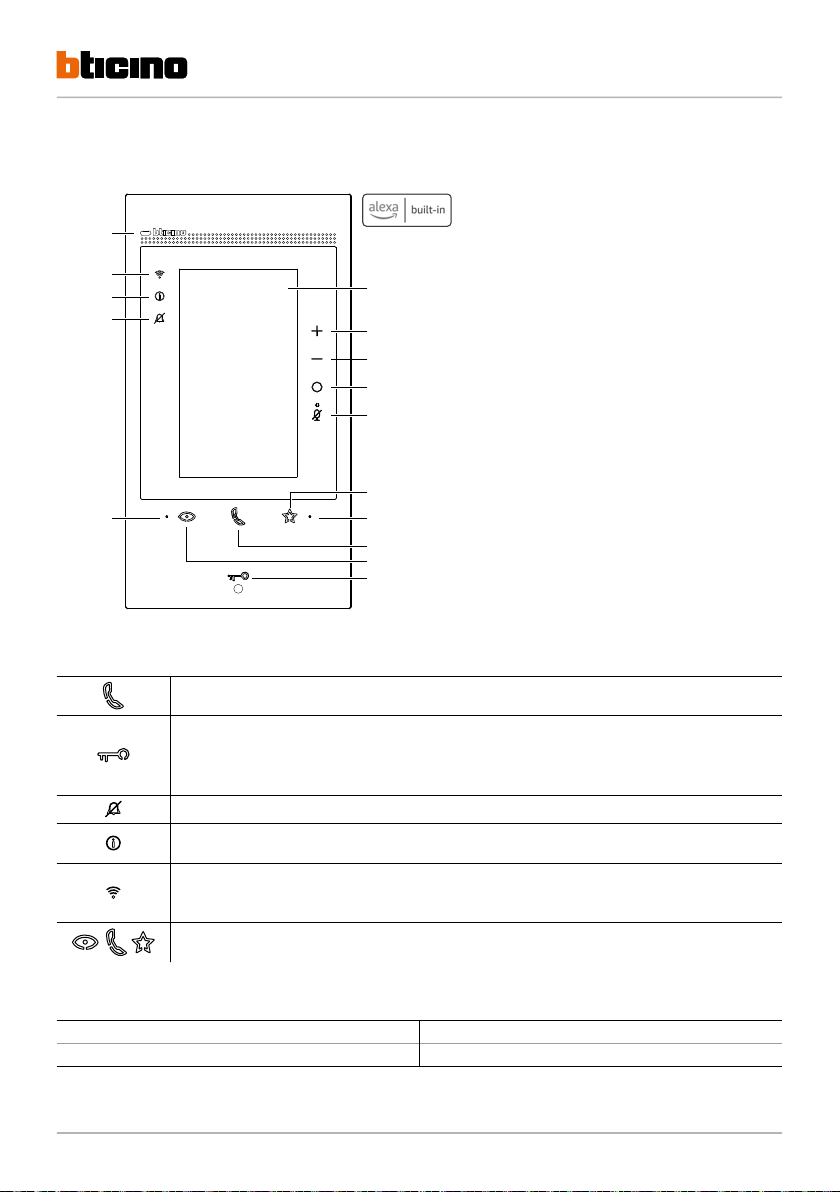

• Posto interno

• Handset

• Poste interne

• Hausstation

• Unidad interior

• Intern punt

• Unidade interna

• Aparat wewnętrzny

Tasti di comando Alexa®

A1 Tasto per aumentare il volume A3 Tasto attivazione Alexa®

A2 Tasto per diminuire il volume A4 Tasto“Mute”, disattiva microfono sia di Alexa® che del dispositivo

Nota: una volta alimentato, il dispositivo impiega fino a 2 minuti per essere disponibile all'uso.

Tabella LED

Lampeggiante: chiamata in arrivo.

Fisso: comunicazione in corso.

Lampeggiante per 2 secondi: funzione "Serratura sicura" attiva, tasto disattivato.

Lampeggiante (sequenza di 2 brevi lampeggi): Porta aperta (*) o Studio professionale attivo.

Fisso: comunicazione in corso.

Fisso per 2 secondi: apertura porta.

Lampeggiante: suoneria esclusa.

Fisso giallo: notifiche da Alexa®.

Fisso bianco: messaggi di segreteria.

Fisso: inoltro chiamata, autoaccensione o funzione "Chiama casa" in corso da App Home + Security.

Spento:WI-FI disabilitato o correttamente funzionante.

Lampeggiante:WI-FI attivo ma non connesso ad una rete.

Lampeggianti contemporaneamente: aggiornamento firmware in corso.

(*) Disponibile solo con attuatore 346260.

1 - Display touch screen verticale da 5”

2 - Tasto a sfioramento "Preferiti"

3 - Microfono

4 - Tasto a sfioramento per risposta

5 - Tasto a sfioramento per attivazione posto

esterno /ciclamento

6 - Tasto per apertura porta

7 - LED di segnalazione esclusione suoneria

8 - LED di segnalazione notifiche

9 - LED indicazione segnale WI-FI

10 - Sensore di prossimità

1 - 5”vertical touch screen display

2 - “Favourites”touch key

3 - Microphone

4 - Touch key for answer

5 - Entrance panel / scrolling activation touch key

6 - Door release key

7 - Bell exclusion notification LED

8 - Notification LED

9 - Wi-Fi signal notification LED

10 - Proximity sensor

Alexa® control keys

A1 Key used to increase the volume. A3 Alexa® enabling key.

A2 Key used to decrease the volume. A4 “Mute”key, to disable both Alexa® and device microphone.

Nota:once powered, the device takes up to 2 minutes to be available for use.

LED table

Flashing = incoming call.

Steady: communication in progress.

Flashing for 2 seconds: active“Safe Door Lock”Function, deactivated key.

Flashing (sequence of 2 short flashing): Door open (*) or Professional Studio active.

Steady: communication in progress.

Steady for 2 seconds: door opening.

Flashing: ringtone excluded.

Yellow steady: notifications from Alexa®.

White steady: answering machine messages.

Steady: forwarding of call , automatic switching on or“Call home”function in progress from Home + Security App.

OFF:WI-FI disabled or working correctly.

Flashing:WI-FI on but not connected to the network.

Flashing at the same time: firmware update in progress.

(*) Only available with actuator 346260.
