363511

Video Kit

Manuale installatore • Installation manual

LE09435AB-1PC-16W36

Attenzione: Le operazioni di installazione, configurazione, messa in servizio e manutenzione devono

essere effettuate da personale qualificato.

Caution: Installation, configuration, starting-up and maintenance must be performed by qualified

personnel

Attention: Les opérations d’installation, de configuration, de mise en service et d’entretien doivent

être confiées à un personnel qualifié.

Achtung: Die Installation, Konfiguration, Inbetriebnahme und Wartung dürfen nur von qualifizierten

Fachleuten vorgenommen werden

Atención: Las operaciones de instalación, configuración, puesta en servicio y mantenimiento han de

ser efectuadas por personal cualificado

Opgelet: Laat de installatie, de configuratie, de inbedrijfstelling en het onderhoud door gekwalificeerd

personeel verrichten

Atenção: As operações de instalação, configuração, colocação em serviço e manutenção devem ser

realizadas por pessoal qualificado

Video Kit

• Vecchio impianto a campanello

Impianto esistente con 3 fili e sola chiamata.

• Old system with bell

Existing system with 3 wires and just call.

• Ancienne installation a sonnette

Installation existante à 3 fils et un seul appel.

• Alte klingelanlage

Vorhandene 3-Leiter Anlage nur mit Ruffunktion.

• Vieja instalación con timbre

Instalación existente con 3 hilos y una llamada.

• Oude deurbelinstallatie

Bestaande 3-aderige installatie met alleen een

oproepfunctie.

• Antiga instalação em campaínha

Instalação existente com 3 fios e somente

chamada.

230 Vac 12 V

230 Vac

• Nuovo impianto citofonico

Impianto realizzato senza modifiche ai 2 fili

esistenti: chiamata, videocitofono e serratura.

• New door entry system

System made without modifications to the 2 existing

wires; call, video handset and electric door lock.

• Nouvelle installation phonique

Installation réalisée sans modifications sur les 2 fils

existants: appel, vidéophone, et serrure électrique.

• Neue haustelefonanlage

Anlage ohne Änderungen an den vorhandenen 2 Leiter:

Ruffunktion, Gegensprechanlage und elektrisches Schloss.

• Nueva instalación interfónica

Instalación realizada sin las modificaciones a los 2 hilos

existentes: llamada, videoportero y cerradura eléctrica.

• Nieuwe deurtelefooninstallatie

Installatie aangelegd zonder wijzigingen aan de

2 bestaande aders: oproep, beeldhuistelefoon en

elektrisch deurslot.

• Nova instalação do intercomunicador

Instalação realizada sem modificar os 2 fios existentes:

chamada, intercomunicador vídeo e fechadura eléctrica.

230 Vac 12 V

230 Vac

*Acquistabile separatamente

*Can be purchased separately

*Vendu séparément

*Auf Anfrage getrennt erhältlich

*A la venta por separado

*Apart verkrijgbaar

*Adquirível separadamente

B C

>0,2 mm2

BTicino

L4669

0,35 mm20,28 mm2

BTicino

C9881U/5E

AWG24 UTP5

BTicino

336904

One PTT

278 TP

0,28 mm2

OneSYT

+ Digital

5/10

OneSYT

+ Num TP

5/10

GIGA TW

CAT5E

AWG24

One SYT

+ Num TP

8/10

Cable

ARB.6060-1

6/10

Cable

EV6R

6/10

mm2

A 50 m 140 m 145 m 200 m 200 m 150 m 200 m 50 m –

B 50 m 115 m 80 m 200 m 115 m 80 m 200 m 50 m –

C 50 m 100 m 65 m 200 m 100 m 65 m 200 m 50 m –

D 30 m 30 m – 50 m 30 m – – – 100 m

• Cavi e distanze (mm2)

• Cables and distances (mm2)

• Câbles et distances (mm2)

• Kabeln und Abstände (mm2)

• Cables y distancias (mm2)

• Kabels en afstanden (mm2)

• Cabos e distâncias (mm2)

Video Kit

•

Schema monofamiliare

•

One-family diagram

•

Schéma mono-familial

•

Schema Einfamilienhaus

•

Esquema monofamiliar

•

Schema eensgezins

•

Esquema monofamiliar

N= –

= –

T = –

S = –

P= –

–

OFF

P= –

= –

N= –

= –

BUS

PL S+S-

•APulsante locale apertura serratura.

BChiamata al piano.

S+ S- 18 V; 4 A impulsivi. 250 mA mantenimento (30 Ω max).

•ADoor lock release local pushbutton.

BFloor call.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

•ABouton local ouverture serrure.

BAppel à l’étage.

S+ S- 18 V; 4 A impulsifs. 250 mA entretien (30 Ω max).

•ALokale Schlossöffnungstaste.

BEtagenruf.

S+ S- 18 V; 4 A impulsstrom. 250 mA Haltestrom (30 Ω max).

•APulsador local apertura cerradura.

BLlamada al piso.

S+ S- 18V; 4 A por impulsos. 250 mA mantenimiento (30 Ω max).

•ALokale knop opening slot.

BOproep aan verdieping.

S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).

•ABotão local de abertura da fechadura.

BChamada ao piso.

S+ S- 18 V; 4 A instantâneos. 250 mA continuos (30 Ω max).

Bifamiliare -Two family

Monofamiliare - One family

OFF

BUS BUS

P= –

= –

N= –

= *1

P= –

= –

N= –

= –

BUS

PL S+S-

N= –

= –

T = –

S = –

P= –

–

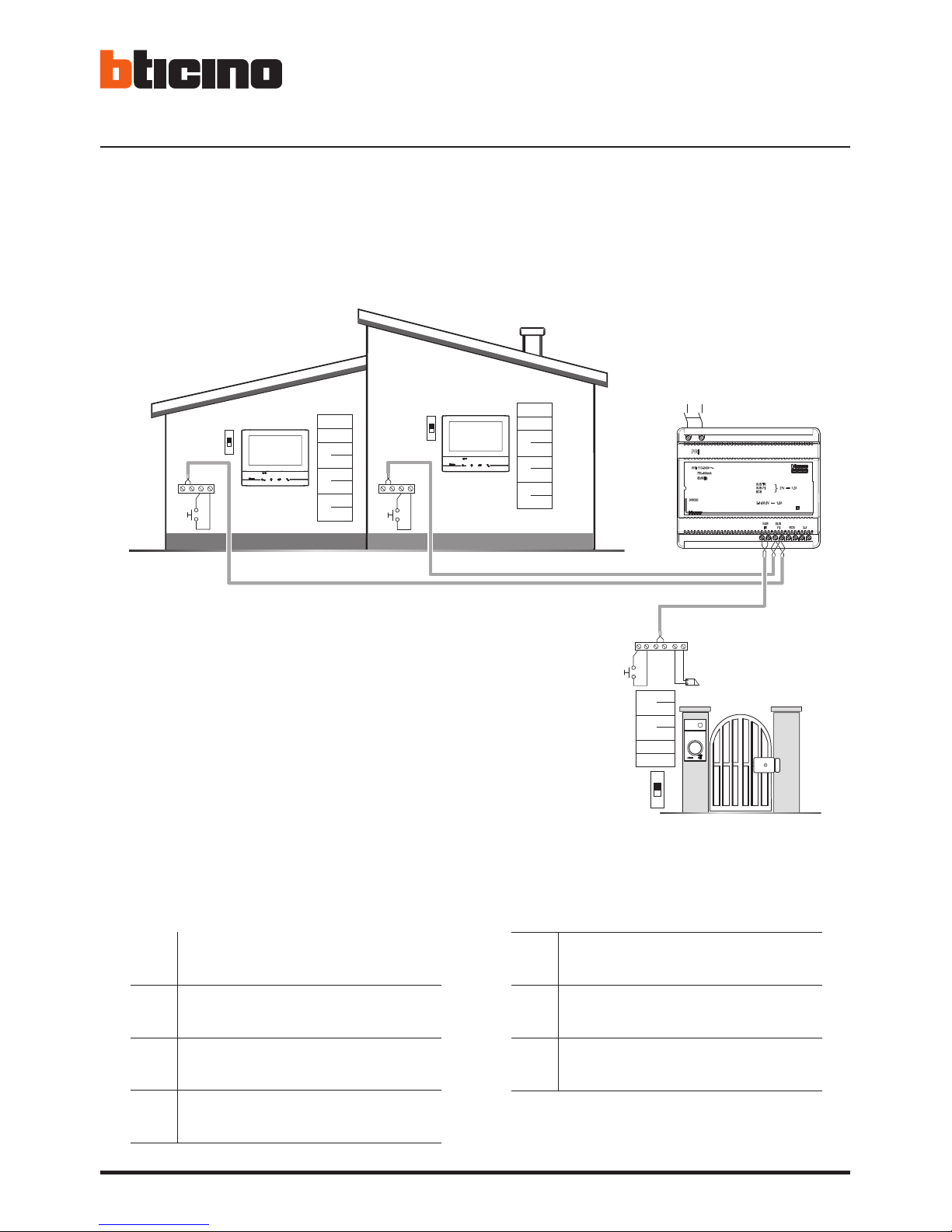

• Schema bifamiliare 1

• Two-family diagram 1

• Schéma bi-familiale 1

• Schema Zweifamilienhaus 1

• Esquema bifamiliar 1

• Schema tweegezins 1

• Esquema bifamiliar 1

* • Il secondo posto interno ed il configuratore 3501/1 devono essere acquistati separatemente.

• The second internal unit and the 3501/1 configurator must be purchased separately.

• Le deuxième poste interne et le configurateur 3501/1 doivent être achetés séparément.

• Die zweite Hausstation und der Konfigurator 3501/1 werden getrennt verkauft.

• La segunda unidad interior y el configurador 3501/1 se han de comprar por separado.

• De tweede binnenpost en de configurator 3501/1 moeten apart worden gekocht.

• A segunda unidade interna e o configurador 3501/1 devem ser adquiridos separadamente.

Bifamiliare -Two family

Monofamiliare - One family

•APulsante locale apertura serratura.

BChiamata al piano.

S+ S- 18 V; 4 A impulsivi. 250 mA mantenimento (30 Ω max).

•ADoor lock release local pushbutton.

BFloor call.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

•ABouton local ouverture serrure.

BAppel à l’étage.

S+ S- 18 V; 4 A impulsifs. 250 mA entretien (30 Ω max).

•ALokale Schlossöffnungstaste.

BEtagenruf.

S+ S- 18 V; 4 A impulsstrom. 250 mA Haltestrom (30 Ω max).

•APulsador local apertura cerradura.

BLlamada al piso.

S+ S- 18V; 4 A por impulsos. 250 mA mantenimiento (30 Ω max).

•ALokale knop opening slot.

BOproep aan verdieping.

S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).

•ABotão local de abertura da fechadura.

BChamada ao piso.

S+ S- 18 V; 4 A instantâneos. 250 mA continuos (30 Ω max).

Video Kit

• Schema bifamiliare 2

• Two-family diagram 2

• Schéma bi-familiale 2

•

Schema Zweifamilienhaus 2

• Esquema bifamiliar 2

• Schema tweegezins 2

• Esquema bifamiliar 2

* • Il secondo posto interno ed il configuratore 3501/1 devono essere acquistati separatemente.

• The second internal unit and the 3501/1 configurator must be purchased separately.

• Le deuxième poste interne et le configurateur 3501/1 doivent être achetés séparément.

• Die zweite Hausstation und der Konfigurator 3501/1 werden getrennt verkauft.

• La segunda unidad interior y el configurador 3501/1 se han de comprar por separado.

• De tweede binnenpost en de configurator 3501/1 moeten apart worden gekocht.

• A segunda unidade interna e o configurador 3501/1 devem ser adquiridos separadamente.

BUS

PL S+S-

OFF

BUS

P= –

= –

N= –

= *1

P= –

= –

N= –

= –

N= –

= –

T = –

S = –

P= –

–

Bifamiliare -Two family

Monofamiliare - One family

• Opzione serratura a relè

• Relay door lock option

• Option serrure à relais

• Option Relais-Schloss

• Opción cerradura de relé

• Optie relaisslot

• Opção trinco de relê

BUSPL S+S-

N= –

= –

T = –

S = –

P= –

–

8 A cosφ = 1

4 A cosφ = 0,7

3 A cosφ = 0,4

24 Vdc; 24 Vac

24 Vac

346250 (*)

S- S+ CNC NO

* • Fornito a corredo.

• Supplied.

• Fourni.

• Wird mitgeliefert.

• En dotación.

• Standaard meegeleverd.

• Fornecido no equipamento base.

•APulsante locale apertura serratura.

S+ S- 18 V; 4 A impulsivi. 250 mA mantenimento (30

Ω max).

•ADoor lock release local pushbutton.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30

Ω max).

•ABouton local ouverture serrure.

S+ S- 18 V; 4 A impulsifs. 250 mA entretien (30 Ω max).

•ALokale Schlossöffnungstaste.

S+ S- 18 V; 4 A impulsstrom. 250 mA Haltestrom (30

Ω max).

•APulsador local apertura cerradura.

S+ S- 18 V; 4 A por impulsos. 250 mA mantenimiento

(30 Ω max).

•ALokale knop opening slot.

S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).

•ABotão local de abertura da fechadura.

S+ S- 18 V; 4 A instantâneos. 250 mA continuos (30

Ω max).

Video Kit

160 – 165 cm

135–140 cm

• Dati dimensionali

• Dimensional data

• Données dimensionnelles

• Maße

• Datos dimensionales

• Formaatgegevens

• Dados dimensionais

194 mm

162 mm

25 mm

100 mm

190 mm

26 mm

80°

115 cm 50 cm

105°

140cm

50cm

• Altezza consigliata salvo diversa normativa vigente.

• Recommended height, unless different regulations are specified.

• Hauteur conseillée sauf autre norme en vigueur.

• Empfohlene Höhe falls die gesetzlichen Vorschriften nichts anderes vorschreiben.

• Altura recomendada salvo normativa vigente diferente.

• Aanbevolen hoogte behoudens andere normen in voege.

• Altura aconselhada a não ser se a norma em vigor for diferente.

• Campo di ripresa

• Field of view

• Éclairage cadrage caméra

• Aufnahmebereich

• Campo de filmación

• Campo de filmagem

• Opnameveld

• Posto esterno

• Entrance panel

• Poste extérieur

• Türstation

• Placa exterior

• Externe plaats

• Unidade externa

1 - Telecamera

2 - LED illuminazione campo di ripresa

3 - Morsetti di collegamento

4 - Pulsanti di chiamata

5 - LED connessione attiva

6 - LED indicazione porta aperta

7 - Microfono

8 - Regolazione microfono

9 - Regolazione altoparlante

10 - Switch mono/bifamiliare

11 - Pannello LED per illuminazione pulsante di

chiamata

12 - Sede dei configuratori

13 - Sensore di luminosità per retroilluminazione

notturna

14 - Altoparlante

1 - Caméra

2 - Voyant éclairage champ de cadrage

3 - Bornes de branchement

4 - Boutons d’appel

5 - Voyant connexion active

6 - Voyant indication porte ouverte

7 - Micro

8 - Réglage micro

9 - Réglage haut-parleur

10 - Commutateur mono/bi-familial

11 - Panneau Voyant d’éclairage bouton d’appel

12 - Logement des configurateurs

13 - Capteur de luminosité pour rétro-éclairage

nocturne

14 - Haut-parleur

1 - Camera

2 - Viewing field lighting LED

3 - Connection clamps

4 - Call pushbuttons

5 - Active connection LED

6 - Open door notification LED

7 - Microphone

8 - Microphone adjustment

9 - Loudspeaker adjustment

10 - One-family/two-family switch

11 - LED panel for call pushbutton lighting

12 - Configurator socket

13 - Brightness sensor for night backlighting

14 - Loudspeaker

Autres manuels pour 363511

Table des matières

Autres manuels Bticino Système d'interphone

Bticino

Bticino 344252 Manuel utilisateur

Bticino

Bticino 364232 Manuel utilisateur

Bticino

Bticino 366311 Manuel utilisateur

Bticino

Bticino Terraneo 342170 Manuel utilisateur

Bticino

Bticino MINISFERA Manuel utilisateur

Bticino

Bticino 343100 Guide de l'utilisateur

Bticino

Bticino Video Kit Manuel d'utilisation

Bticino

Bticino 2 WIRE VIDEO DOOR ENTRY AND HOME VIDEO SURVEILLANCE... Manuel utilisateur

Bticino

Bticino Terraneo 336200 Manuel utilisateur

Bticino

Bticino CLASSE 100 V12B Manuel utilisateur

Bticino

Bticino Axolute 349311 Manuel utilisateur

Bticino

Bticino 367521 Manuel utilisateur

Bticino

Bticino 323004 Manuel utilisateur

Bticino

Bticino 364613 Manuel utilisateur

Bticino

Bticino 374003 Manuel utilisateur

Bticino

Bticino 391627 Manuel utilisateur

Bticino

Bticino Small Entrance Panel Compact Manuel d'utilisation

Bticino

Bticino Terraneo 332550 Manuel utilisateur

Bticino

Bticino U1073D Manuel utilisateur

Bticino

Bticino 361311 Manuel utilisateur

Bticino

Bticino 368921 Manuel utilisateur

Bticino

Bticino 344642 Manuel utilisateur

Bticino

Bticino 342981 Manuel utilisateur

Bticino

Bticino 367811 Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

LG L5142 Manuel utilisateur
