INDICE

ITALIANO

Simbologia . . . . . . . . . . . . . . . . . . . . . . . .4

Istruzioni per l’installatore

Avvertenze . . . . . . . . . . . . . . . . . . . . . . . .6

Generalità . . . . . . . . . . . . . . . . . . . . . . . .7

Collegamenti . . . . . . . . . . . . . . . . . . . . . .8

Programmazione . . . . . . . . . . . . . . . . . . .9

- Configurazione di default . . . . . . . . . . .9

- Memorizzazione dei numeri brevi . . . . .9

- Memorizzazione di un numero

per chiamata di servizio . . . . . . . . . . .10

- Impostazione della durata

del flash (tasto R) . . . . . . . . . . . . . . . .10

- Impostazione della durata

della pausa . . . . . . . . . . . . . . . . . . . . .11

- Modifica del tipo di selezione . . . . . . .11

- Impostazione del volume

della suoneria . . . . . . . . . . . . . . . . . . .12

- Impostazione della tonalità

della suoneria . . . . . . . . . . . . . . . . . . .12

- Selezione del tipo di apparecchiatura

a cui il telefono viene connesso

per le funzioni videocitofoniche . . . . . .13

- Ripristino della configurazione

di default . . . . . . . . . . . . . . . . . . . . . . .13

Caratteristiche tecniche . . . . . . . . . . . . .14

Istruzioni per l’utente

Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . .15

- Chiamata . . . . . . . . . . . . . . . . . . . . . .15

- Chiamata viva-voce

(con cornetta agganciata) . . . . . . . . . .15

- Tasto RP . . . . . . . . . . . . . . . . . . . . . . .15

- Tasto mute . . . . . . . . . . . . . . . . . . . . .15

- Tasto R (flash) . . . . . . . . . . . . . . . . . . .15

- Tasto di servizio . . . . . . . . . . . . . . . . .16

- Tasto numeri brevi . . . . . . . . . . . . . . . .16

- Tasti regolazione del volume

in viva-voce . . . . . . . . . . . . . . . . . . . . .16

- Tasti funzione videocitofono . . . . . . . .16

SIMBOLOGIA

ITALIANO

DEF

ABC

MNO

JKL

GHI

WXYZ

TUV

PQRS

RRP

0…9

ITALIANO

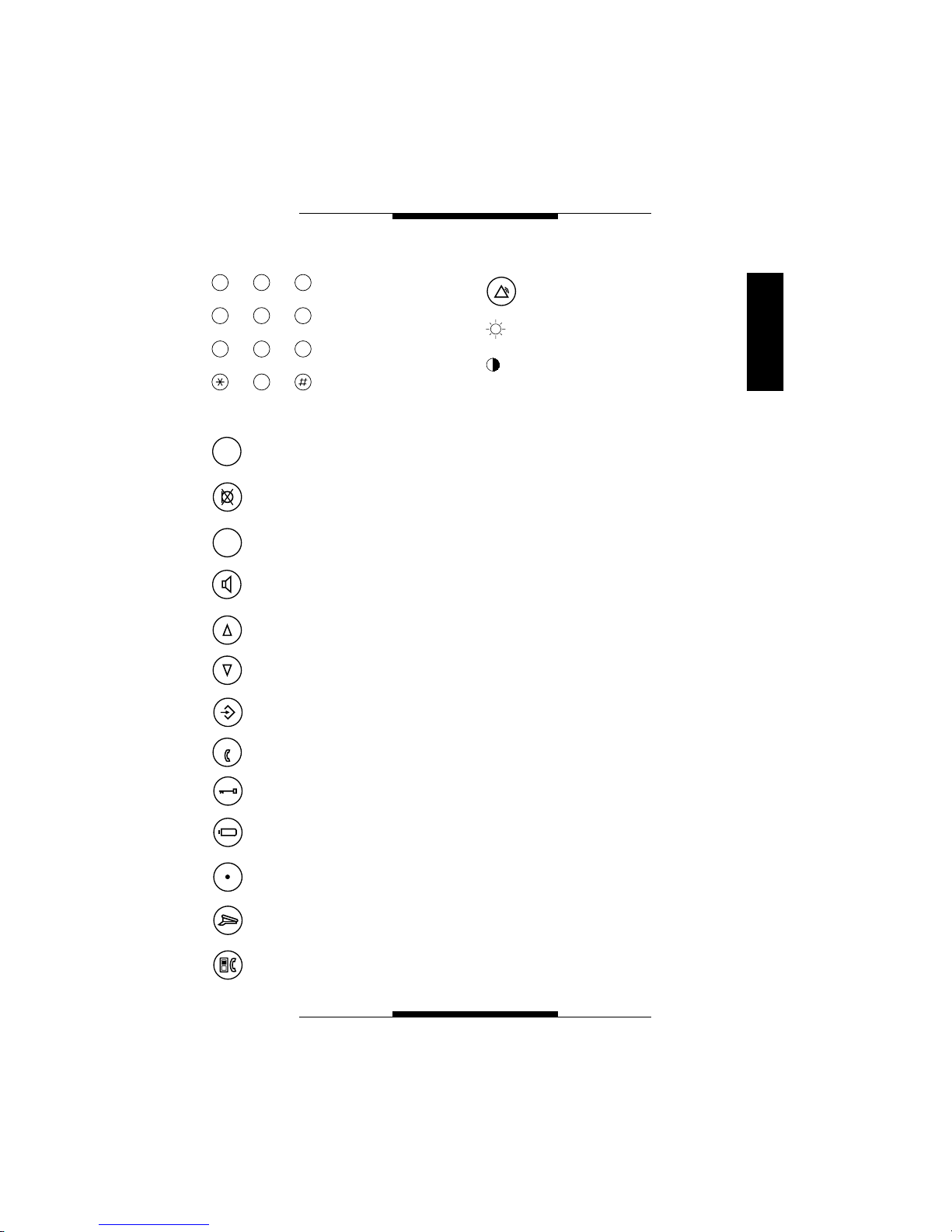

SIMBOLOGIA

Tasto R (flash)

Tasto mute

Tasto RP (ripetizione ultimo

numero)

Tasto viva-voce

Tasto incremento volume

Tasto decremento volume

Tasto di programmazione

Tasto numeri brevi

Tasto apriporta (1)

Tasto autoinserimento/selezione

posto esterno (1)

Tasto ausiliario (1)

Tasto di chiamata portiere (1)

Tasto di commutazione videoci-

tofono/telefono (1)

0…9

Tastiera telefonica 12

tasti standard

DEF

ABC

MNO

JKL

GHI

WXYZ

TUV

PQRS

Tasto di servizio

Regolazione luminosità (1)

Regolazione contrasto mod.

IMT/200 e saturazione colore

mod. IMTC/200 (1)

LED Segnalatore luminoso rosso di

modalità viva-voce.

Durante la programmazione del

telefono il LED è acceso.

(1) Comandi utilizzabili se l’apparecchio é

collegato ad impianti videocitofonici.

AVVERTENZE

ITALIANO

Leggere attentamente le avvertenze conte-

nute nel seguente manuale in quanto forni-

scono importanti indicazioni riguardanti la

sicurezza d’uso, d’installazione e manuten-

zione.

Dopo aver tolto l’imballaggio assicurarsi

dell’integrità dell’apparecchio.

Gli elementi dell’imballaggio (sacchetti in

plastica, polistirolo espanso, ecc.) non

devono essere lasciati alla portata dei bam-

bini in quanto potenziali fonti di pericolo.

Lo smaltimento degli imballi deve essere

effettuato nel rispetto delle norme vigenti.

L’esecuzione dell’impianto deve essere

rispondente alle norme di sicurezza vigenti.

Non far passare i cavi telefonici in percorsi

comuni a quelli dei cavi elettrici.

Installare l’apparecchio in ambienti non pol-

verosi, lontano da apparecchiature che

possano generare disturbi elettrici di alta

frequenza quali saldatrici, motori elettrici,

forni a microonde, condizionatori d’aria,

ecc.

Questo apparecchio dovrà essere destinato

unicamente all’uso per il quale è stato

espressamente concepito; qualunque uso

diverso è da considerarsi improprio e peri-

coloso.

Il costruttore non può essere considerato

responsabile per eventuali danni derivanti

da usi impropri, erronei ed irragionevoli.

Per l’eventuale riparazione rivolgersi sola-

mente ad un centro di assistenza tecnica

autorizzato dal costruttore.

Il mancato rispetto di quanto sopra può

compromettere la sicurezza dell’apparec-

chio.

L’installatore deve assicurarsi che le infor-

mazioni per l’utente, dove previste, siano

presenti sugli apparecchi.

Tutti gli apparecchi costituenti l’impianto

devono essere destinati esclusivamente per

l’uso per cui sono stati concepiti.

GENERALITA’

ITALIANO

Videocitotelefono da tavolo IMT/200

(IMTC/200) completo di cavo multipolare

(1,70 m) con spina per il collegamento alla

presa e di cavo telefonico (2 m) per il colle-

gamento alla linea telefonica urbana.

Mobile in ABS e schermo fumé.

L’apparecchio permette la connessione,

tramite interfaccia IT/200, a reti telefoniche

sia di tipo decadico sia di tipo multifrequen-

za ed ad impianti videocitofonici sistema

200.

E’ munito di funzione viva-voce.

L’apparecchio è dotato di pulsanti dedicati

per interagire in modo semplice con il siste-

ma 200 videocitofonico bpt attraverso

opportuna interfaccia telefonica.

Funzioni principali

• Volume nota di chiamata regolabile.

• Funzione viva-voce.

• Compatibilità con sistema decadico o

multifrequenza.

• Comandi per impianti videocitofonici

(per l’attuazione di questi comandi è

necessario l’uso dell’interfaccia telefoni-

ca o del PABX bpt).

• Non necessita di alimentatore supple-

mentare.

• Durata pausa programmabile.

• Scansione posti esterni e/o telecamere

supplementari.

• Autoinserimento.

• Comando apertura porta.

• Chiamata portiere.

• Comandi ausiliari.

Cavo telefonico

COLLEGAMENTI

ITALIANO

Connettore CN1

Viene utilizzato per il collegamento della

cornetta all’apparecchio (fig. 1).

Connettore CN2

Viene utilizzato per effettuare il collegamen-

to alla linea telefonica urbana (fig. 1).

NOTA. L’apparecchio va collegato solo su

linee telefoniche analogiche non su linee

digitali ISDN.

CN2

CN1

Funzione dei morsetti della presa

(vedi fig. 2)

1segnale video cavo (1)

2schermo segnale video coassiale

3segnale video cavo

4schermo segnale video coassiale

(1) Se la linea non prosegue collegare una

resistenza da 75 Ω(viola-verde-nero-oro) tra

i morsetti 1 e 2.

1segnale video positivo doppino (2)

2segnale video negativo telefonico

3segnale video positivo doppino

4segnale video negativo telefonico

(2) Se la linea non prosegue collegare le due

resistenze da 56 Ω(verde-blu-nero-oro) tra i

morsetti 1-5 e 2-5.

5−14 ÷ 17,5V alimentazione monitor

7ingresso chiamata dal posto esterno

8audio dal posto esterno

PROGRAMMAZIONE

ITALIANO

Memorizzazione

dei numeri brevi

Sollevare la cornetta

oppure

premere il tasto viva-voce.

Premere il tasto PROGRAM-

MAZIONE.

Premere il tasto NUMERI

BREVI.

÷Premere il tasto a cui va

associato il numero telefoni-

co (0÷9).

Comporre il numero deside-

rato (max. 20 cifre) (1).

Premere il tasto NUMERI

BREVI per memorizzare.

Premere il tasto PROGRAM-

MAZIONE.

Riagganciare la cornetta

oppure

premere il tasto viva-voce.

Ripetere l’operazione per memorizzare il

numero successivo. Si possono memorizza-

re fino a 10 numeri.

(1) Se il videocitotelefono è collegato ad un

centralino è necessario inserire una pausa

tra lo 0 (numero per il passaggio alla linea

urbana) e il numero telefonico.

Per inserire una pausa premere il tasto RP:

es. 0 RP 0123 456789.

La durata della pausa può essere raddop-

piata premendo due volte il tasto RP.

0…9

DEF

ABC

MNO

JKL

GHI

WXYZ

TUV

PQRS

WXYZ

0…9

Configurazione di default

• Volume di chiamata: 3 (livello massimo).

• Nota di chiamata: melodia 1.

• Volume viva-voce: 3 (livello massimo).

• Tipo di selezione linea: DTMF.

• Durata pausa: 1 s.

• Pulsante R (flash): 100 ms.

• Tasti funzione videocitofono: utilizzabili

con l’interfaccia telefonica bpt.

Si puòentrare in modo programmazione, sia

con cornetta sollevata che in modalitàviva-

voce.

L’entrata in programmazione èsegnalata dal

LED rosso e dall’assenza del segnale di

linea.

Per la programmazione di piùfunzioni non è

necessario uscire e rientrare dalla modalità

programmazione.

Durante la programmazione la pressione dei

tasti è accompagnata da un suono breve, la

memorizzazione dei dati da un suono più

lungo, gli errori da un suono prolungato.

AVVERTENZA. Se la programmazione

viene effettuata durante il collegamento con

la linea urbana, dopo circa un minuto l’azio-

ne di dissuasione della centrale puòdistur-

bare il proseguo della programmazione.

In questo caso riagganciare la cornetta e

riprendere la programmazione dal punto

interrotto.

PROGRAMMAZIONE

ITALIANO

Memorizzazione di un numero

per chiamata di servizio

Questa programmazione può essere utile,

ad esempio, per chiamare un numero

telefonico di uso frequente, oppure di evita-

re di comporre numeri ripetitivi, quali prefis-

so urbano o di altra rete di telefonia fissa.

Sollevare la cornetta

oppure

premere il tasto viva-voce.

Premere il tasto PROGRAM-

MAZIONE.

Premere il tasto di SERVI-

ZIO

Comporre il numero deside-

rato (max. 20 cifre) (1).

Premere il tasto di SERVI-

ZIO per memorizzare.

Premere il tasto PROGRAM-

MAZIONE.

Riagganciare la cornetta

oppure

premere il tasto viva-voce.

(1) Se il videocitotelefono è collegato ad un

centralino è necessario inserire una pausa

tra lo 0 (numero per il passaggio alla linea

urbana) e il numero successivo.

Per inserire una pausa premere il tasto RP:

es. 0 RP 0123 456789.

La durata della pausa può essere raddop-

piata premendo due volte il tasto RP.

DEF

ABC

MNO

JKL

GHI

WXYZ

TUV

PQRS

Impostazione della durata

del flash (tasto R)

Sollevare la cornetta

oppure

premere il tasto viva-voce.

Premere il tasto PROGRAM-

MAZIONE.

Premere il tasto R.

÷Premere il numero relativo

alla durata che si intende

impostare (1÷4) (vedi capito-

lo CARATTERISTICHE TEC-

NICHE).

Premere Rper memorizzare.

Premere il tasto PROGRAM-

MAZIONE.

Riagganciare la cornetta

oppure

premere il tasto viva-voce.

GHI

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Bpt Système d'interphone

Bpt

Bpt VM/300 Manuel utilisateur

Bpt

Bpt VAS/101 Manuel utilisateur

Bpt

Bpt Futura X2 Manuel utilisateur

Bpt

Bpt DDVC/08 VR Manuel du propriétaire

Bpt

Bpt DVC/IP ME Manuel utilisateur

Bpt

Bpt HET/301-304 VR Manuel utilisateur

Bpt

Bpt ICP/LR R3 Manuel utilisateur

Bpt

Bpt XV/200+XC/301 Manuel utilisateur

Bpt

Bpt LYNEAKIT/02 Manuel d'utilisation

Bpt

Bpt PEC/01 Manuel utilisateur

Bpt

Bpt Mitho Guide de démarrage rapide

Bpt

Bpt b-view VRS01 SA Manuel utilisateur

Bpt

Bpt XM/200 Manuel utilisateur

Bpt

Bpt Agata VC Manuel utilisateur

Bpt

Bpt NVM/301 US Manuel d'utilisation

Bpt

Bpt DDVC/08 VR Manuel du propriétaire

Bpt

Bpt OPHERAKIT/**US Manuel d'utilisation

Bpt

Bpt OPHERAKIT series Manuel d'utilisation

Bpt

Bpt NVMKIT/X1 Manuel utilisateur

Bpt

Bpt XKP/200 Manuel utilisateur

Bpt

Bpt HAVC/200 Manuel utilisateur

Bpt

Bpt AS/200 Manuel utilisateur

Bpt

Bpt HAVC/200 Manuel utilisateur

Bpt

Bpt AGATAKIT/X1-DVC Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur
