BOT LIGHTING IBIZA Caractéristiques techniques

Bot Lighting S.r.l.

Via Lombardia, 37/39

30030 Cazzago di Pianiga (VE) –Italy

www.botlighting.it

[email protected]

IBIZA

MANUALE D’USO E INSTALLAZIONE

USE AND INSTALLATION MANUAL

INTRODUZIONE - INTRODUCTION

Paletto da giardino in alluminio verniciato per lampada GU10.

Garden bollard in painted aluminum for GU10 bulb.

CARATTERISTICHE TECNICHE -TECHNICAL CHARACTERISTICS

MODELLO

MODEL

Colore

Colour

Tipo

Type

Volt

Protezione

Protection

Classe

Class

Dimensioni

Dimensions

(mm)

Temperatura

di lavoro

Working

Temperature

IBIZA5G

ANTRACITE

Anthracite

GU10

110-

240V

50/60Hz

IP65

117x122x500

-20° - +40°C

IBIZA10G

ANTRACITE

Anthracite

GU10

110-

240V

50/60Hz

IP65

117x122x1000

-20° - +40°C

ISTRUZIONI DI INSTALLAZIONE –INSTALLATION INSTRUCTION

1. Prima di iniziare assicurarsi di aver tolto tensione all’impianto elettrico. Segnare la posizione di fissaggio, forare e

inserire gli appositi tasselli adeguatamente dimensionati

2. Estrarre dall’interno del paletto il sistema morsettiera e svitare il coperchio della scatola dei morsetti.

3. Effettuare il collegamento elettrico, avendo cura di accoppiare il cavo della fase (marrone) al morsetto “L”, il cavo del

neutro(blu) al morsetto “N” e il cavo di terra (giallo e verde) al morsetto centrale.

4. Fissare il paletto a terra, togliere il diffusore svitando le viti laterali.

5. Inserire una lampada con attacco GU10 a propria discrezione e riavvitare il diffusore.

6. Una volta completata la procedura di installazione è possibile ridare tensione all’impianto.

1. Before starting, make sure you have disconnected the electrical system. Mark the fixing position, drill and insert the

suitable anchors suitably sized

2. Extract the terminal block system from the inside of the pole and unscrew the terminal box cover.

3. Make the electrical connection, taking care to couple the phase wire (brown) to terminal “L”, the neutral wire (blue) to

terminal “N” and the earth wire (yellow and green) to the central terminal.

4. Secure the post to the ground, take out the diffuser unscrewing the hex screws on sides.

5. Insert a lamp with a GU10 socket at your discretion and screw the diffuser back on.

6. Once the installation procedure has been completed, it is possible to restore power to the system.

NOTE RELATIVE ALLO SMALTIMENTO - NOTES ON DISPOSAL ON WASTE MATERIAL

Bot Lighting S.r.l.

Via Lombardia, 37/39

30030 Cazzago di Pianiga (VE) –Italy

www.botlighting.it

[email protected]

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels BOT LIGHTING Éclairage extérieur

BOT LIGHTING

BOT LIGHTING Shot YUMA5N Mode d’emploi

BOT LIGHTING

BOT LIGHTING Shot YUMA15N Mode d’emploi

BOT LIGHTING

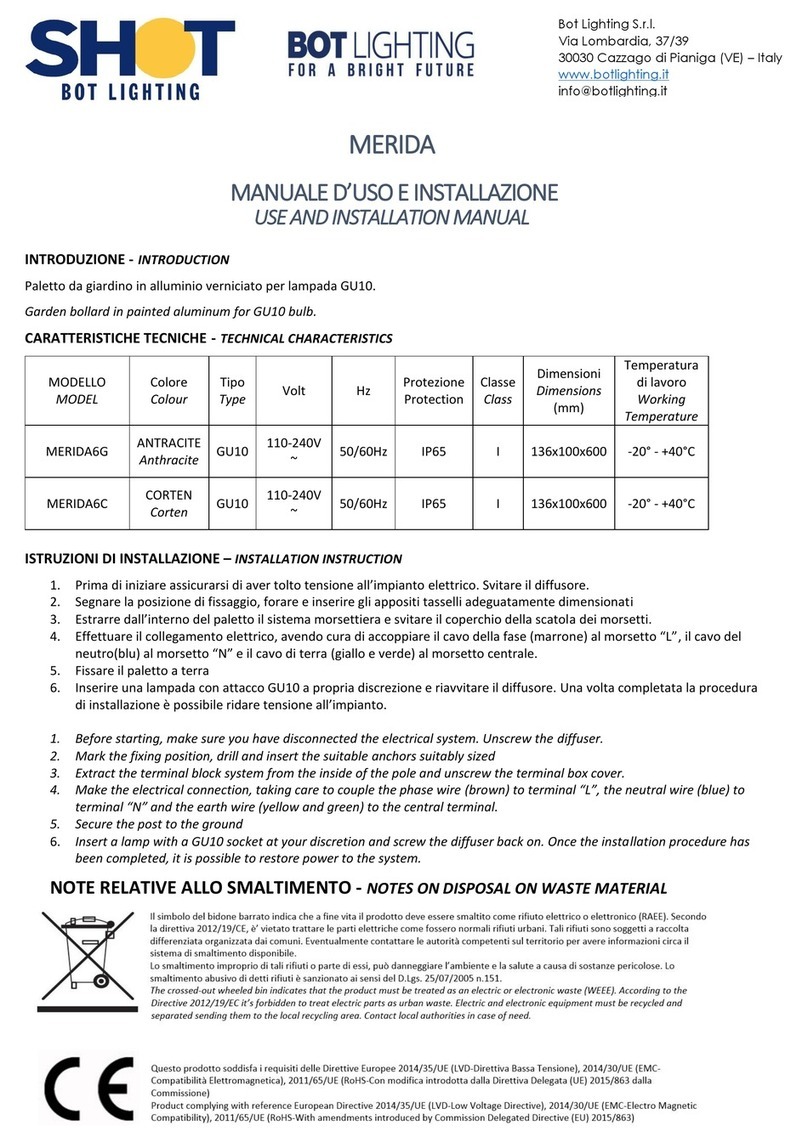

BOT LIGHTING MERIDA6G Caractéristiques techniques
