Bosch ISA-WM-869 Manuel utilisateur

ISA-WM-869

CRS-WM-TA869

de Installationshandbuch

en Installation Manual

fr Manuel d'installation

nl Installatiehandleiding

ISA-WM-869 | CRS-WM-TA869 Installationshandbuch | de 3

Bosch Security Systems Installationshandbuch

F.01U.045.268 V3 | 2008.09

Inhalt

Produktbeschreibung 4

Projektierung 4

Montage 5

Inbetriebnahme 8

Parametrierung 8

Gehtestmodus 8

Energiesparmodus 9

Hinweise für Service 9

Technische Daten 10

Auslösungen 10

Umgebungsbedingungen 10

Gehäuse 10

Anforderung an Energieversorgung 10

Sende- und Empfangseigenschaften 11

Infrarot-Melder 11

Zertifikate und Zulassungen 11

4de | Installationshandbuch ISA-WM-869 | CRS-WM-TA869

F.01U.045.268 V3 | 2008.09 Installationshandbuch Bosch Security Systems

Produktbeschreibung

Der ISA-WM-869 Funk-

Bewegungsmelder (Passiv-

Infrarotmelder) wird in Kombination

mit den Haus-ServiceRuf-

Teilnehmerstationen (HTS3100,

HTS5x, HTS10, HTS12) betrieben.

Der Melder dient zur Überwachung

eines Raumes und zur drahtlosen

Übertragung eines Alarms zur HTS.

Die Sicherheitsuhr in der HTS kann

nicht nur über die Tagestaste,

sondern auch über den Funk-

Bewegungsmelder zurückgesetzt

werden. Der Melder dient dann als

externe Tagestaste für die HTS. Er

besteht aus einem Passiv-

Infrarotmelder und einem

Funksendermodul, die gemeinsam

über Batterien versorgt werden.

Der Melder wird innerhalb der

Wohnung in dem Raum installiert,

den die hilfebedürftige Person bei

Anwesenheit betreten muss, z.B. im

Flur. Immer dann, wenn eine

Bewegung in diesem Raum vom

Melder detektiert wird, wird die

Sicherheitsuhr in der HTS

zurückgesetzt.

Im Gegensatz zur Auslösung über

die Tagestaste erfolgt bei der

Auslösung über den Melder keine

Ansage. Diese wird unterdrückt.

Der Melder verfügt über eine hohe

Strahlendichte mit 79 Zonen in acht

Detektionsebenen und erreicht

dadurch eine hervorragende

Meldeleistung.

Der Gehäuse- (Sabotage) und

Wandabreißkontakt

(Wandabreißkontakt nur bei

Wandmontage anwendbar)

überträgt eine Alarmmeldung, wenn

die Abdeckung von seinem Unterteil

entfernt oder die Einheit von der

Wand abgerissen wird.

Projektierung

• Montage und Inbetriebnahme nur

durch Fachpersonal.

• Der Montageort muss im

Empfangsbereich der HTS liegen.

Das Funksignal muss sicher

empfangen werden. Siehe

Inbetriebnahme.

•DerMelderverfügt über eine

Reichweite bis zu 300 m im Freien.

Im Normalbetrieb hängt die

tatsächliche HF-Reichweite unter

anderem von der

Gebäudekonstruktion ab.

• Der Melder ist nur für Wohnräume

geeignet.

• Der Melder darf nicht direkt auf

Fensterflächen gerichtet werden.

ISA-WM-869 | CRS-WM-TA869 Installationshandbuch | de 5

Bosch Security Systems Installationshandbuch F.01U.045.268 V3 | 2008.09

• Nicht an Standorten unter

Sonneneinstrahlung montieren.

• Nicht auf Objekte mit starken

Temperaturschwankungen richten.

• Nicht auf rotierende Maschinen

richten.

• Die Montage auf Metallflächen

kann die Reichweite des

Funksignals beeinträchtigen.

• Unempfindlichkeit gegenüber

Haustieren bis zu einem

Gewicht ≤14 kg.

• Der Melder ist mit einer

Unterkriechschutz-Folie

ausgestattet, bei der die markierte

• Überwachungszone deaktiviert ist,

siehe Abb. unten. Versehentliche

Meldungen von Haus-tieren werden

somit verhindert. Durch Entfernen

der Unterkriechschutz-Folie wird

diese Überwachungszone aktiviert.

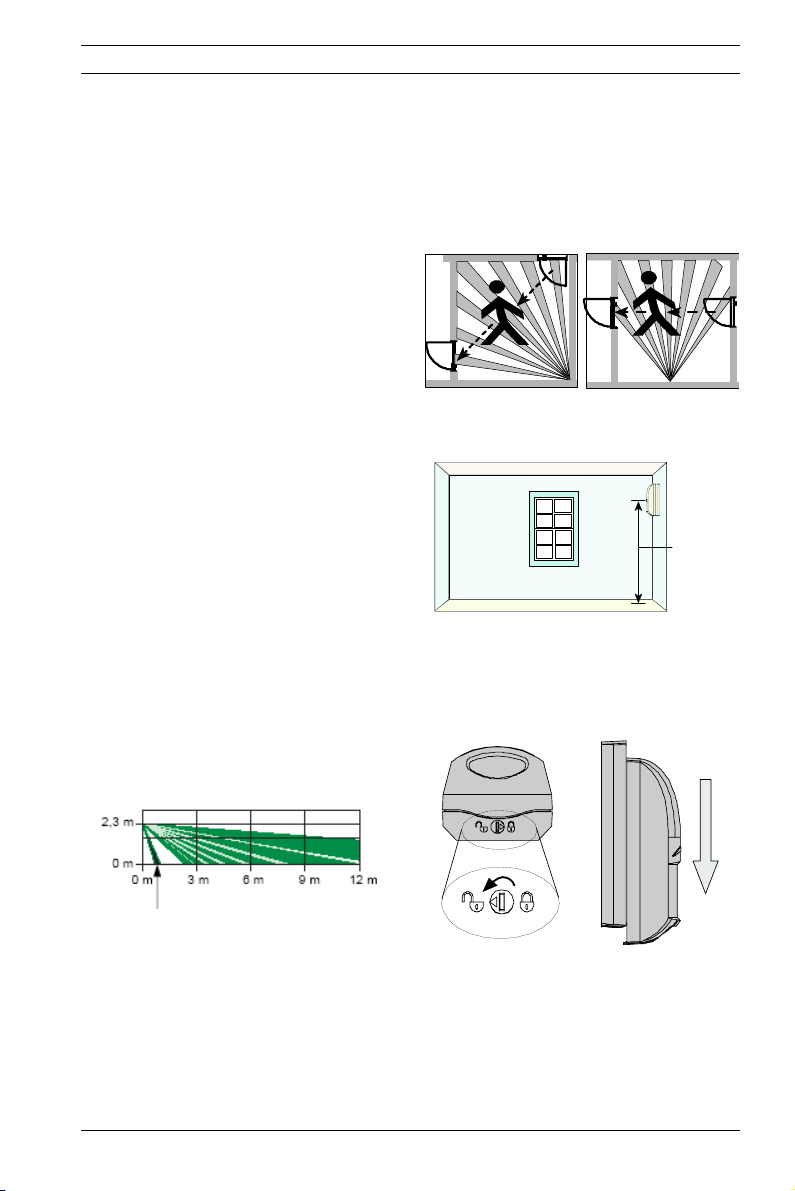

Überwachungsbereich Seitenansicht

Überwachungszone ohne/mit

Unterkriechschutz-Folie

Montage

1. Wählen Sie den Montageort aus

und be-stimmen Sie die

Montagehöhe.

2. Nehmen Sie das Gehäuseoberteil

vom Gehäuseunterteil ab.

2,3 bis 2,7

6de | Installationshandbuch ISA-WM-869 | CRS-WM-TA869

F.01U.045.268 V3 | 2008.09 Installationshandbuch Bosch Security Systems

3. Montieren Sie je nach Bedarf das

Melderunterteil mit einer:

3.1. Wandmontage. Bei Einsatz

des Gehäusekontaktes auch

als Wandabreißkontakt den

"Wandeinsatz" ausbrechen

und an die Wand schrauben.

3.2. Eckmontage.

3.3. Montage mit schwenkbarer

Wandhalterung (optional).

Der vertikale Schwenkbereich

beträgt +10° bis -20°, der horizontale

Schwenkbereich beträgt ±25°.

ISA-WM-869 | CRS-WM-TA869 Installationshandbuch | de 7

Bosch Security Systems Installationshandbuch F.01U.045.268 V3 | 2008.09

Hinweis: Die

Unempfindlichkeit

gegenüber Haustieren ist

bei Einsatz dieser Halterung

nicht mehr gewährleistet.

3.4. Montage mit schwenkbarer

Deckenhalterung (optional).

Der vertikale Schwenkbereich

beträgt +7° bis -16°, der horizontale

Schwenkbereich beträgt ±45°.

Hinweis: Die

Unempfindlichkeit

gegenüber Haustieren ist

bei Einsatz dieser Halterung

nicht mehr gewährleistet.

4. Entfernen Sie die

Batterieunterbrechung für die

Versorgungsspannung.

5. Entfernen Sie bei Bedarf die

Unterkriechschutz-Folie.

8de | Installationshandbuch ISA-WM-869 | CRS-WM-TA869

F.01U.045.268 V3 | 2008.09 Installationshandbuch Bosch Security Systems

Überwachungsbereich Draufsicht

6. Setzen Sie das Gehäuseoberteil

auf das Gehäuseunterteil und

verschließen Sie den Melder.

Nachdem das Gehäuse

geschlossen worden ist, blinkt die

LED solange bis eine 1,5 Sekunden

lange Ruhephase (ohne erkannte

Bewegung) eingetreten ist.

Inbetriebnahme

Parametrierung

Der Melder hat eine individuelle

Codierung, welche der HTS bekannt

gemacht werden muss (siehe

Programmieranleitung HTS). Der

Melder kann über Sabotage-Kontakt

öffnen (Gehäuse öffnen) an eine

HTS angemeldet werden (siehe

Programmieranleitung HTS).

Gehtestmodus

Nach dem Einlegen der Batterien

und schließen des Sabotage-

Kontaktes erfolgt 90 Sekunden der

Gehtestmodus. Bei erkannter

Bewegung wird die Zeit immer

wieder zurückgesetzt. Während den

letzten 10 Sekunden blinkt die LED,

um das bevorstehende Ende der

Gehtest-Funktion anzuzeigen.

Während dieser Zeit sollte keine

Bewegung erzeugt werden.

Während des Gehtestmodus wird

keine Meldung an die HTS

weitergeleitet. Bei erkannter

ISA-WM-869 | CRS-WM-TA869 Installationshandbuch | de 9

Bosch Security Systems Installationshandbuch F.01U.045.268 V3 | 2008.09

Bewegung leuchtet die LED immer

4 Sekunden lang.

Energiesparmodus

Nach 90 Sekunden erfolgt dann der

Energiesparmodus, d.h. nach jeder

Auslösung wird 12 Minuten lang

keine weitere detektierte Bewegung

an die HTS gemeldet.

Der Energiesparmodus gilt nicht

für den Gehäuse- (Sabotage) und

Wandabreißkontakt

Hinweise für Service

Vorsicht bei Batterietausch:

Auf richtige Polung achten!

4 x 1,5 V Alkalibatterien (AA)

Hinweis: Nach dem

Batterietausch ist immer

eine Funktionsprüfung

durchzuführen.

Batterieentsorgung:

Für alle verbrauchten

Batterien besteht eine

gesetzliche

Rücknahmepflicht; sie

dürfen nicht über den

Hausmüll entsorgt werden. Geben

Sie bitte die zu entsorgenden

Batterien oder Akkus bei Ihrem

Fachhändler oder bei den dafür

eingerichteten Sammelstellen ab.

10 de | Installationshandbuch ISA-WM-869 | CRS-WM-TA869

F.01U.045.268 V3 | 2008.09 Installationshandbuch Bosch Security Systems

Technische Daten

Auslösungen

Umgebungsbedingungen

Gehäuse

Anforderung an

Energieversorgung

Passiv-Infrarot-

Melder

Bewegung im Über-

wachungsbereich.

Gehäuse- und

Wandabreiß-

kontakt

(entsprechend

Montage)

Überträgt eine

Alarmmeldung,

wenn das Gehäu-

seoberteil vom

Unterteil entfernt

oder der Melder von

der Wand abgeris-

sen wird.

Umgebung Innenbereich,

trokken

EN50131-1 Umweltklasse II

Relative

Luftfeuchtigkeit

Bis 95 %, nicht

kondensierend

Betriebs-

temperatur

-10 °C bis +55 °C

Lagertemperatur -20 °C bis +80 °C

Farbe Cremeweiß

Abmessungen

(H x B x T)

12,2 x 6,2 x 5,2 cm

Batterie-

lebensdauer

18 Monate bis 4

Jahre je nach Instal-

lationsort und

Anzahl der Auslö-

sungen.

Batterie-

anforderungen

Vier 1,5 V Alkali-

Batterien (AA)

Empfohlene

Batterien

- Duracell® MN1500

oder PC1500

- Eveready® E91

- Panasonic®

AM-3PIX/B

Versorgungs-

spannung

2,3 VDC bis 3,0 VDC

Automatische

Testmeldung

Mindestens alle 24

Stunden

Meldung

"Batterie leer"

Bei Aktivierung oder

automatischer Test-

meldung. Nach einer

Meldung "Batterie

leer" ist innerhalb

von eine Woche die

Batterie zu taus-

chen.
