8| Deutsch

1 609 92A 2ZS | (23.6.16) Bosch Power Tools

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten, um

mit dem Messwerkzeug gefahrlos und sicher zu arbeiten.

Wenn das Messwerkzeug nicht entsprechend den vorliegen-

den Anweisungen verwendet wird, können die integrierten

Schutzvorkehrungen im Messwerkzeug beeinträchtigt wer-

den. Machen Sie Warnschilder am Messwerkzeug niemals

unkenntlich.BEWAHRENSIEDIESEANWEISUNGENGUTAUF

UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERK-

ZEUGS MIT.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder

JustiereinrichtungenbenutztoderandereVerfahrensweisenausgeführt

werden, kann dies zu gefährlicher Strahlungsexposition führen.

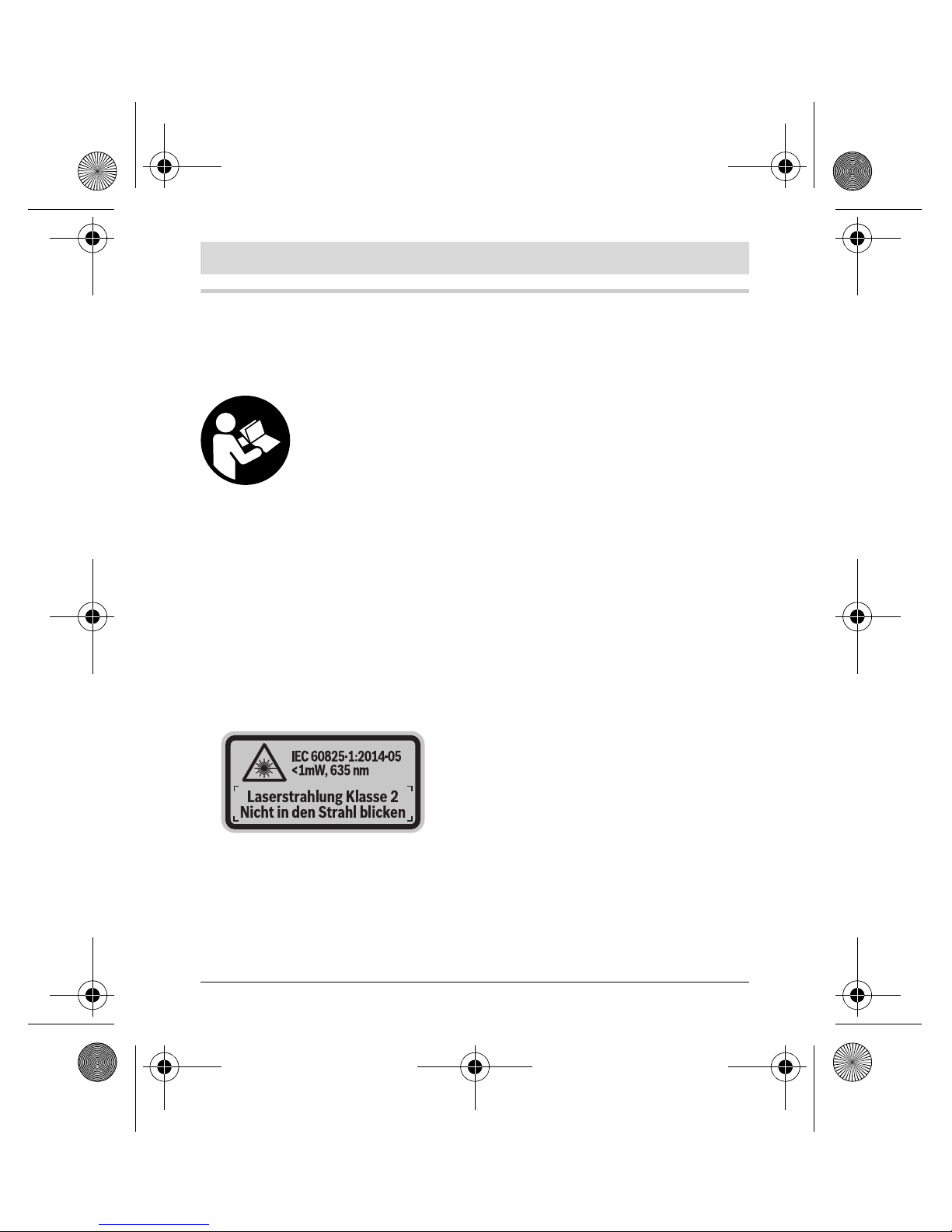

Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Dar-

stellung des Messwerkzeugs auf der Grafikseite mit Nummer 8 gekenn-

zeichnet).

Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann über-

kleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten

Aufkleber in Ihrer Landessprache.

OBJ_BUCH-2562-003.book Page 8 Thursday, June 23, 2016 12:34 PM

Deutsch | 9

Bosch Power Tools 1 609 92A 2ZS | (23.6.16)

Richten Sie den Laserstrahl nicht auf Personen oder Tiere

undblicken Sienicht selbstin den direktenoder reflektier-

ten Laserstrahl. Dadurch können Sie Personen blenden, Un-

fälle verursachen oder das Auge schädigen.

Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen

und der Kopf sofort aus dem Strahl zu bewegen.

Nehmen Sie keine Änderungen an der Lasereinrichtung vor.

Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-

Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch

nicht vor der Laserstrahlung.

Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Stra-

ßenverkehr.DieLaser-Sichtbrillebietet keinenvollständigenUV-Schutzund

vermindert die Farbwahrnehmung.

Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur

mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die

Sicherheit des Messwerkzeuges erhalten bleibt.

Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benut-

zen. Sie könnten unbeabsichtigt Personen blenden.

Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Um-

gebung,indersichbrennbareFlüssigkeiten,GaseoderStäubebefinden.

Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die

Dämpfe entzünden.

Bringen Sie das Messwerkzeug nicht in die Nähe von Herz-

schrittmachern. Durch den Magnet im Inneren des Messwerk-

zeugs wird ein Feld erzeugt, das die Funktion von Herzschrittma-

chern beeinträchtigen kann.

Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und

magnetisch empfindlichen Geräten. Durch die Wirkung des Magnets kann

es zu irreversiblen Datenverlusten kommen.

OBJ_BUCH-2562-003.book Page 9 Thursday, June 23, 2016 12:34 PM

10 | Deutsch

1 609 92A 2ZS | (23.6.16) Bosch Power Tools

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrech-

ten und senkrechten Linien.

Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatz-

orten geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Dar-

stellung des Messwerkzeugs auf der Grafikseite.

11/4"-Aufnahme der Adapterplatte

2Feineinstellschraube der Adapterplatte

3Adapterplatte

4Ein-/Ausschalter

5Austrittsöffnung Laserstrahlung

6Stativaufnahme 1/4"

7Batteriefachdeckel

8Laser-Warnschild

9Seriennummer

10 Arretierung des Batteriefachdeckels

11 Stativ*

12 Laser-Sichtbrille*

13 1/4"-Schraube der Halterung

14 Feststellschraube der Halterung

15 Befestigungsschraube der Halterung

16 Halterung

* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

OBJ_BUCH-2562-003.book Page 10 Thursday, June 23, 2016 12:34 PM
