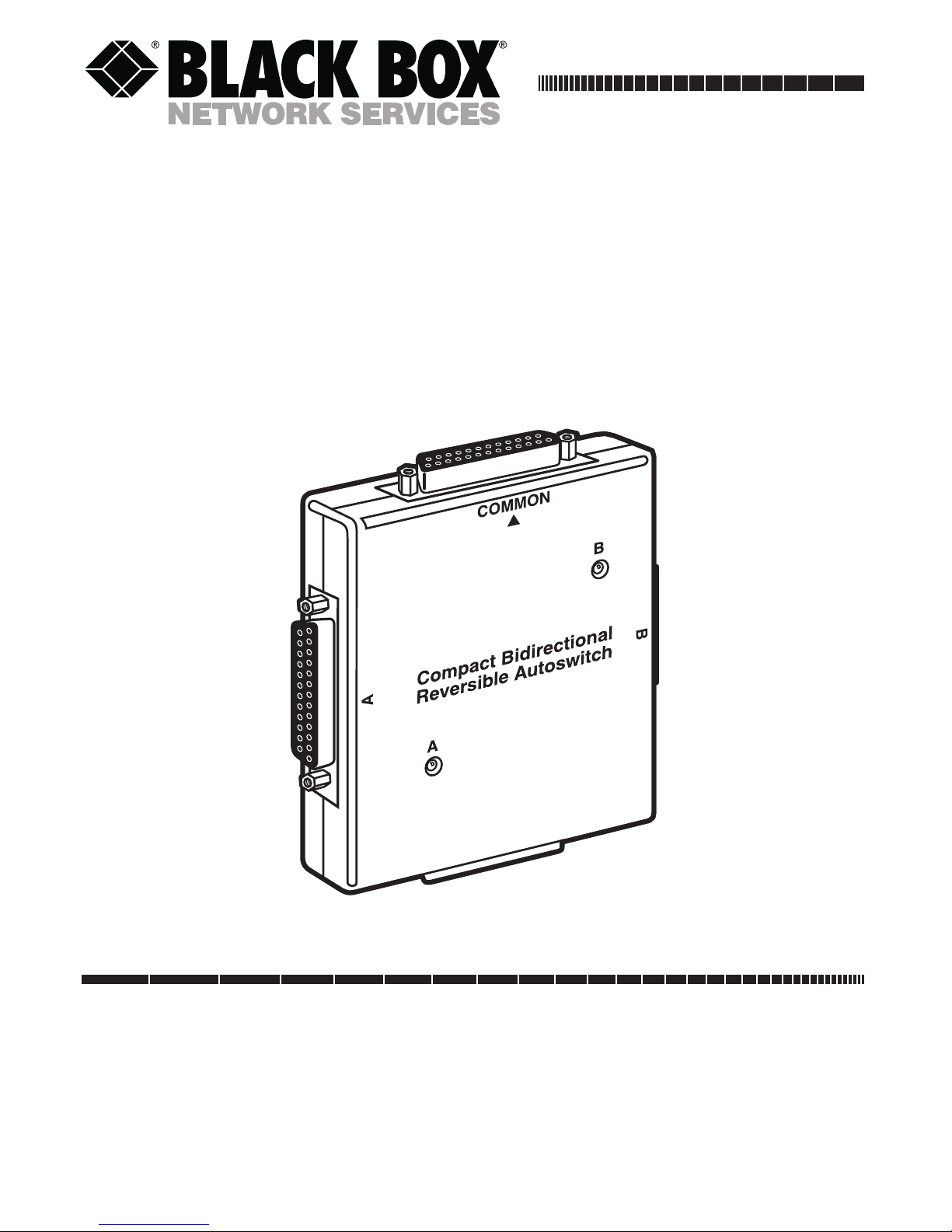

Black Box SW177A Manuel utilisateur

JUNE 1999

SW177A

Compact Bidirectional

Reversible Autoswitch

CUSTOMER SUPPORT INFORMATION

Order toll-free in the U.S. 24 hours, 7 A.M. Monday to midnight Friday: 877-877-BBOX

FREE technical support, 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746

Mail order: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018

Web site: www.blackbox.com • E-mail: [email protected]

COMPACT BIDIRECTIONAL REVERSIBLE AUTOSWITCH

TRADEMARKS USED IN THIS MANUAL

Centronics is a registered trademark of GENICOM

Corporation.

DeskJet is a registered trademark of Hewlett-Packard.

Windows is a registered trademark of Microsoft

Corporation.

Any trademarks mentioned in this manual are acknowledged

to be the property of the trademark owners.

COMPACT BIDIRECTIONAL REVERSIBLE AUTOSWITCH

FEDERAL COMMUNICATIONS COMMISSION

AND

INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio frequency energy

and if not installed and used properly, that is, in strict accordance with the

manufacturer’s instructions, may cause interference to radio communication.

It has been tested and found to comply with the limits for a Class A computing

device in accordance with the specifications in Subpart J of Part 15 of FCC rules,

which are designed to provide reasonable protection against such interference

when the equipment is operated in a commercial environment. Operation of

this equipment in a residential area is likely to cause interference, in which case

the user at his own expense will be required to take whatever measures may be

necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible for

compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from

digital apparatus set out in the Radio Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par Industrie Canada.

COMPACT BIDIRECTIONAL REVERSIBLE AUTOSWITCH

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes

de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,

cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,

etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales

que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más

allá a lo descrito en las instrucciones de operación. Todo otro servicio

deberá ser referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama,

sofá, alfombra o superficie similar puede bloquea la ventilación, no se

debe colocar en libreros o gabinetes que impidan el flujo de aire por los

orificios de ventilación.

COMPACT BIDIRECTIONAL REVERSIBLE AUTOSWITCH

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo

del tipo descrito en el instructivo de operación, o como se indique

en el aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la

polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que

no sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo

a las recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos

de las lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo

no sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos

no sean derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro

del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra

un cambio en su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

COMPACT BIDIRECTIONAL REVERSIBLE AUTOSWITCH

1. Specifications

Function #1 (Default) and #2 (File-Transfer Mode)

No. of Parallel Device Output Ports 1

No. of Computer Input Ports 2

Cable Type Required IEEE 1284 Cables

Computer to Autoswitch DB25 M/M

Device to Autoswitch DB25 M/Centronics®36 M

Maximum Cable Distance 5 meters (16 feet)

Maximum Transfer Rate 2 megabytes per second

No. of Device LEDs None

Computer Input Port LEDs 2

Computer Input Port Selection Auto/Manual

Time Out Selection 5, 10, 20, or 40 seconds

File-Transfer Port A–B

Size 4.1"H x 3.7"W x 0.8"D

(10.4 x 9.3 x 2.1 cm)

Weight 4.6 oz. (130 g)

Operating Temperature 41 to 104°F (5 to 40°C)

Optional Power Adapter 9 VDC, 500 mA

Certification FCC, CE

COMPACT BIDIRECTIONAL REVERSIBLE AUTOSWITCH

Function #3 (Reverse Mode)

No. of Parallel Device Output Ports 2

No. of Computer Input Ports 1

Cable Type Required IEEE 1284 Cables

Computer to Autoswitch DB25 M/M

Device to Autoswitch DB25 M/Centronics 36 M

Maximum Cable Distance 5 meters

Maximum Transfer Rate 2 megabytes per second

No. of Device LEDs None

Computer Input Port LEDs 2

Computer Input Port Selection Manual/Software

Size 4.1"H x 3.7"W x 0.8"D

(10.4 x 9.3 x 2.1 cm)

Weight 4.6 oz. (130 g)

Operating Temperature 41 to 104°F (5 to 40°C)

Optional Power Adapter 9 VDC, 500 mA

Certification FCC, CE

COMPACT BIDIRECTIONAL REVERSIBLE AUTOSWITCH

2. Introduction

The IEEE 1284 standard is found on most printers

today. It enables bidirectional communication between

the PC and the printer, which allows printer information

to be sent back to the host PC using its built-in micro-

processor. The Compact Bidirectional Reversible

Autoswitch 2 to 1 supports full compatibility with

IEEE 1284 modes, including Centronics, nibble, s

pecial nibble, byte, Enhanced Parallel Port (EPP), and

Enhanced Communication Port (ECP). It’s reversible,

which means it could go from one computer to two

parallel devices or two computers to one parallel device.

It also features manual-mode and auto-mode channel-

port selection, and works with DOS, Windows 3.1,

Windows 95, and Windows 98.

The Autoswitch supports IEEE 1284 parallel devices

such as Zip™drives, scanners, CD-ROMs, back-up tapes,

digital CCD cameras, external hard drives, and Ethernet

adapters.

COMPACT BIDIRECTIONAL REVERSIBLE AUTOSWITCH

3. Quick Start

This chapter contains four easy steps to set up your

Autoswitch.

1. Be sure to turn off the power to your computers

and printers.

2. Using an IEEE 1284 straight-through DB25 M/M

cable, connect your computers to the Autoswitch.

3. Using an IEEE 1284 parallel cable, connect your

printer to the Autoswitch.

4. Turn on the power to your Autoswitch, computers,

and printers. If you’re letting two computers share

one printer, the computers will print to the printer

on a first-come, first-served basis.

Print the README file on the diskette for instructions

on setting up the Autoswitch software driver.

COMPACT BIDIRECTIONAL REVERSIBLE AUTOSWITCH

4. DIP-Switch Settings

The four DIP switches on the side of the Autoswitch

control Reverse Mode and the time-out settings.

4.1 Time-Out Settings

4.2 Reverse Mode

The factory-default mode is DIP-switch #1 set to OFF.

When set to ON, the switch will be in Reverse Mode.
