Black Box SWI083A Manuel utilisateur

CUSTOMER

SUPPORT

INFORMATION

Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)

FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746

Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018

Web site: www.blackbox.com • E-mail: [email protected]

JULY 2003

SWI083A

SWI084A

SWI085A

SWI086A

Web-Enabled Internet Power Switch

FCC AND IC RFI STATEMENTS

FEDERAL COMMUNICATIONS COMMISSION

AND

INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio-frequency energy, and if not

installed and used properly, that is, in strict accordance with the manufacturer’s

instructions, may cause interference to radio communication. It has been tested

and found to comply with the limits for a Class A computing device in accordance

with the specifications in Subpart B of Part 15 of FCC rules, which are designed to

provide reasonable protection against such interference when the equipment is

operated in a commercial environment. Operation of this equipment in a

residential area is likely to cause interference, in which case the user at his own

expense will be required to take whatever measures may be necessary to correct

the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from

digital apparatus set out in the Radio Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de la classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par Industrie Canada.

WEB-ENABLED INTERNET POWER SWITCH

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes de

que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo, cerca

de la tina de baño, lavabo, sótano mojado o cerca de una alberca, etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales que

sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá

a lo descrito en las instrucciones de operación. Todo otro servicio deberá ser

referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,

alfombra o superficie similar puede bloquea la ventilación, no se debe colocar

en libreros o gabinetes que impidan el flujo de aire por los orificios de

ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del

tipo descrito en el instructivo de operación, o como se indique en el aparato.

NOM STATEMENT

12. Precaución debe ser tomada de tal manera que la tierra fisica y la polarización

del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen del

aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las lineas

de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no sea

usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en su

desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

WEB-ENABLED INTERNET POWER SWITCH

TRADEMARKS USED IN THIS MANUAL

AT is a registered trademark of International Business Machines Corporation.

Crosstalk is a registered trademark of Digital Communications Associates, Inc.

JavaScript is a registered trademark of Sun Microsystems, Inc.

Netscape Navigator is a registered trademark of Netscape Communications

Corporation.

ProComm is a registered trademark of DATASTORM TECHNOLOGIES, INC.

UNIX is a registered trademark of UNIX System Laboratories, Inc.

VT100 is a trademark of Digital Equipment Corporation.

Any other trademarks mentioned in this manual are acknowledged to be the property of the

trademark owners.

CONTENTS

Contents

Chapter Page

1. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2. Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.1 Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.2 The Web-Enabled Internet Power Switch Master (SWI083A) . . . . . . . 9

2.3 The Web-Enabled Internet Power Switch Satellite (SWI084A) . . . . . 12

3. Quick Start . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.1 Hardware Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.2 Communicating with the Power Switch . . . . . . . . . . . . . . . . . . . . . . . . 17

3.2.1 The Web Browser Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3.2.2 The Text Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

4.1 Power Supply Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

4.2 Connection to Switched Outlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

4.3 Console Port Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

4.3.1 Connecting a Local PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4.3.2 Connecting an External Modem . . . . . . . . . . . . . . . . . . . . . . . . 23

4.4 Connecting the Network Cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4.5 Connecting Optional IPS Satellites. . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

5. Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

5.1 System Mode and User Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

5.2 Communicating with the IPS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5.2.1 Accessing the Web Browser Interface . . . . . . . . . . . . . . . . . . . . 27

5.2.2 Accessing the Text Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

5.3 Configuration Menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

5.3.1 The General Parameters Menu . . . . . . . . . . . . . . . . . . . . . . . . . 31

5.3.2 Plug Parameters Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

5.3.3 Network Parameters Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5.3.4 The Telnet Parameters Menu . . . . . . . . . . . . . . . . . . . . . . . . . . 41

5.3.5 Web Server Parameters Menu . . . . . . . . . . . . . . . . . . . . . . . . . . 42

5.4 Save Configuration Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

WEB-ENABLED INTERNET POWER SWITCH

Contents (continued)

Chapter Page

6. Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

6.1 Plug Numbers and Plug Zones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

6.2 Operation via the Web Browser Interface . . . . . . . . . . . . . . . . . . . . . . 45

6.3 Operation via the Text Interface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

6.3.1 The Plug Status Screen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

6.3.2 Boot/On/Off Commands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

6.3.3 Applying Commands to Several Plugs . . . . . . . . . . . . . . . . . . . . 50

6.4 Logging Out of Command Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

6.5 The Automated Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

6.6 Manual Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

7. Saving and Restoring Configuration Parameters. . . . . . . . . . . . . . . . . . . . . . 54

7.1 Sending Parameters to a File . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

7.2 Restoring Saved Parameters. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Appendix A. Interface Descriptions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

A.1 Console Port Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

A.2 Straight-Wired RJ-11 Cables. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Appendix B. Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

B.1 Calling Black Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

B.2 Shipping and Packaging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

CHAPTER 1: Specifications

1. Specifications

Coding: Serial ASCII, 8 bits, no parity

Indicators: SWI083A: ACT, PWR, RDY, PLUG;

SWI084A: PWR, PLUG

Connectors: SWI083A: (1) DB9 male (RS-232C, DTE), (1) RJ-45 (10BASE-T

network), (1) RJ-11 (Link port), (1) IEC-320 inlet for power (line cord

supplied), (1) NEMA 5-15 outlet for power;

SWI084A: (2) RJ-11 (Link ports)

Temperature Tolerance: Operating: 32 to 122°F (0 to 50°C)

Relative Humidity: Up to 90%, noncondensing

Power: Voltage: 105–120 VAC, 60 Hz; Input: 115 VAC, 15 amps maximum

Size: SWI083A: 1.75"H x 5.8"W x 7"D (4.4 x 14.7 x 17.8 cm);

SWI084A: 1.75"H x 4.6"W x 7"D (4.4 x 11.7 x 17.8 cm);

SWI085A: 1.75"H (1U) x 19"W x 7"D (4.4 x 48.3 x 17.8 cm)

WEB-ENABLED INTERNET POWER SWITCH

2. Introduction

2.1 Overview

Electronic equipment sometimes “locks up,” requiring a service call just to flip the

power switch to perform a simple reboot. Use the Web-Enabled Internet Power

Switch (part number SWI083A) to reboot your equipment when it locks up.

Perform this function from anywhere. Simply point your browser to the IPS’s IP

address, enter the secure user name and password, and you’re just a click away

from remote power on, off, or reboot.

The Internet Power Switch (IPS) provides intelligent power control. In addition to

Web browser access, the IPS can also communicate over any TCP/IP network using

standard Telnet, or out-of-band using an external modem and basic VT100™

terminal emulation.

It’s expandable, too! Link the IPS master to four additional low-cost Web-Enabled

Internet Power Switch Satellites (part number SWI084A) for a total of five

individually controlled outlets. If multiple satellites are assigned to each address,

then up to 16 satellites can be linked together.

Rackmounting options are also available. Choose the Web-Enabled Internet Power

Switch Zero U Sidemount Bracket (part number SWI086A) to mount the IPS on

the outside of a standard 19-inch rack rail. To mount one master and two satellites

in a 19-inch rack, select the Web-Enabled Internet Power Switch Rackmount Tray

(part number SWI085A).

To assure security, Web browser access requires you to enter an assigned user

name and password. This password uses basic 64-bit encryption techniques.

The IPS provides two levels of operational passwords: the system administrator

level, which allows access to all configuration and switching functions, and the user

level, which only allows switching of assigned plugs.

The IPS can be configured over the network, via modem, or locally via the IPS

console port. Easy-to-use commands let you assign a location name, set system

parameters, and view plug status. Outlets can be switched On, Off, or booted using

plug numbers or names.

CHAPTER 2: Introduction

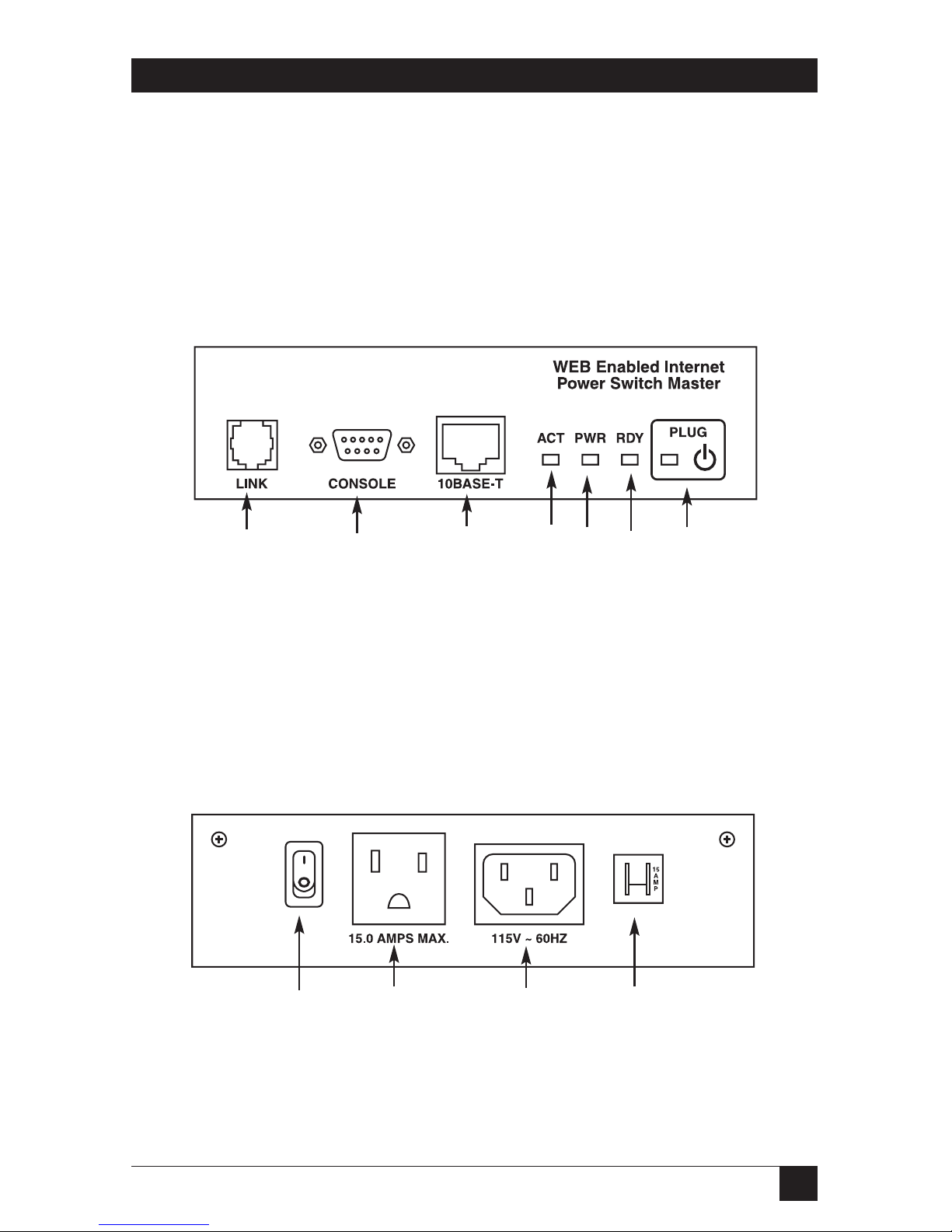

2.2 The Web-Enabled Internet Power Switch Master (SWI083A)

You’ll need one IPS master for your installation.

As shown in Figure 2-1 and described in Table 2-1, the IPS master’s front panel

includes connectors, LEDs, and a manual control button.

Figure 2-1. Master front panel.

The master’s back panel includes a power switch, the switched AC outlet, a power

inlet, and a circuit breaker. See Figure 2-2 and Table 2-1.

Figure 2-2. Master back panel.

8910

234567

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Black Box Changer

Black Box

Black Box LPB2910A Manuel utilisateur

Black Box

Black Box ServSwitch Wizard DVI KV1002A Manuel utilisateur

Black Box

Black Box ServSelect II KV2016A Instructions d'installation et d'entretien

Black Box

Black Box IC265A Manuel utilisateur

Black Box

Black Box SW485A Manuel utilisateur

Black Box

Black Box KVS4-1004KX Manuel utilisateur

Black Box

Black Box ServSelect III KV21008A Instructions d'installation et d'entretien

Black Box

Black Box ServSwitch Manuel utilisateur

Black Box

Black Box ServSwitch Ultra KV5002MA-R2 Manuel utilisateur

Black Box

Black Box LBG1000A Manuel utilisateur

Black Box

Black Box LGB5028A Manuel utilisateur

Black Box

Black Box ACXC8FHS Manuel utilisateur

Black Box

Black Box LH8000A-M Manuel utilisateur

Black Box

Black Box LinkUp 5294 Manuel utilisateur

Black Box

Black Box SW202A Manuel utilisateur

Black Box

Black Box SW177A Manuel utilisateur

Black Box

Black Box SW135A Manuel utilisateur

Black Box

Black Box Peripheral Sharer 2 to 1 Manuel utilisateur

Black Box

Black Box ServSwitch SW627A-R2 Manuel utilisateur

Black Box

Black Box ServSwitch DT Pro II KV7020A Manuel utilisateur

Black Box

Black Box ServReach KVMultiport KVMoIP Manuel utilisateur

Black Box

Black Box KVS4-4004DHVX Manuel utilisateur

Black Box

Black Box EMS100G32-R2 Manuel utilisateur

Black Box

Black Box EMS10G12 Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
