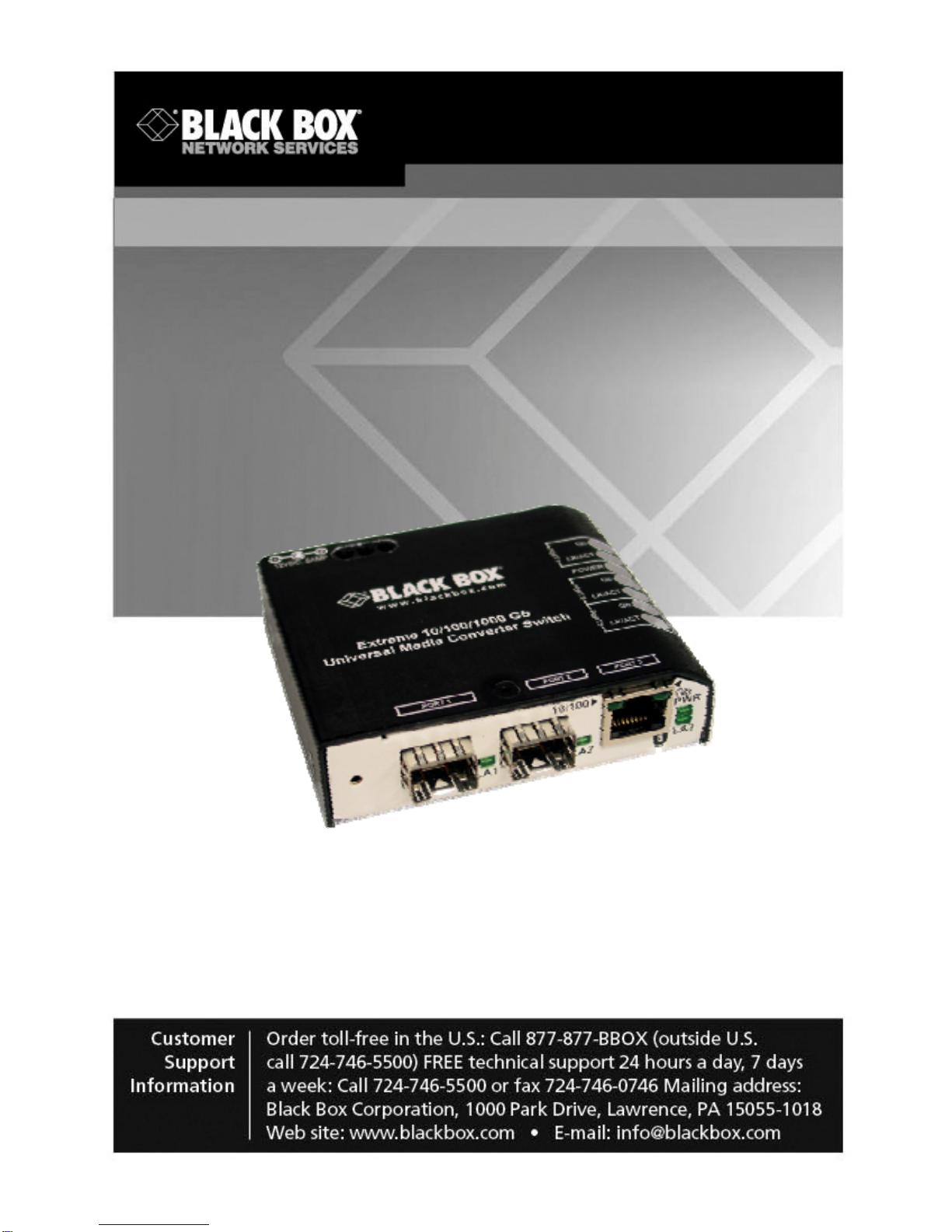

Black Box LBH21xA-H-SFP Manuel utilisateur

Universal Media Converter Switch

Provides full 1000-/100-/10-Mbps switching services

for high performance Ethernet LANs.

Includes two SFP open transceiver fiber switch ports

and one 10-/100-/1000-Mbps copper switch port.

LBH21xA-H-SFP LBH21xA-P-SFP

LBH21xAE-H-SFP LBH21xAE-P-SFP

LBH212A-HD-SFP LBH212A-PD-SFP

Radio Interference Regulations

724-746-5500 | blackbox.com Page 3

Federal Communications Commission and Industry Canada Radio

Frequency Interference Statements

This equipment generates, uses, and can radiate radio-frequency energy,

and if not installed and used properly, that is, in strict accordance with the

manufacturer’s instructions, may cause interference to radio

communication. It has been tested and found to comply with the limits for

a Class A computing device in accordance with the specifications in

Subpart B of Part 15 of FCC rules, which are designed to provide

reasonable protection against such interference when the equipment is

operated in a commercial environment. Operation of this equipment in a

residential area is likely to cause interference, in which case the user at

his own expense will be required to take whatever measures may be

necessary to correct the interference.

Changes or modifications not expressly approved by the party

responsible for compliance could void the user’s authority to operate

the equipment.

This digital apparatus does not exceed the Class A limits for radio noise

emission from digital apparatus set out in the Radio Interference

Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques

dépassant les limites applicables aux appareils numériques de

la classe A prescrites dans le Règlement sur le brouillage radioélectrique

publié par Industrie Canada.

NOM Statement

724-746-5500 | blackbox.com

Page 4

Instrucciones de Seguridad

(Normas Oficiales Mexicanas Electrical Safety Statement)

1. Todas las instrucciones de seguridad y operación deberán ser leídas

antes de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas

para referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones

de operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por

ejemplo, cerca de la tina de baño, lavabo, sótano mojado o cerca de

una alberca, etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o

pedestales que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo

como sea recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico

más allá a lo descrito en las instrucciones de operación. Todo otro

servicio deberá ser referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición

no interfiera su uso. La colocación del aparato electric sobre una

cama, sofá, alfombra o superficie similar puede bloquea la

ventilación, no se debe colocar en libreros o gabinetes que impidan el

flujo de aire por los orificios de ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de

calor como radiadores, registros de calor, estufas u otros aparatos

(incluyendo amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder

sólo del tipo descrito en el instructivo de operación, o como se

indique en el aparato.

NOM Statement

724-746-5500 | blackbox.com Page 5

12. Precaución debe ser tomada de tal manera que la tierra fisica y la

polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera

que no sean pisados ni pellizcados por objetos colocados sobre o

contra ellos, poniendo particular atención a los contactos y

receptáculos donde salen del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de

las lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo

no sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no

sean derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del

aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un

cambio en su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

Trademarks Used in this Manual

724-746-5500 | blackbox.com

Page 6

Trademarks Used in this Manual

Black Box and the Double Diamond logo are registered trademarks of BB

Technologies, Inc.

Ethernet is a trademark of Xerox Corporation

NEBS is a trademark of Telcordia Technologies

UL is a registered trademark of Underwriters Laboratories

Any other trademarks mentioned in this manual are acknowledged to be

the property of the trademark owners.

We‘re here to help! If you have any questions about your application

or our products, contact Black Box Tech Support at 724-746-5500

or go to blackbox.com and click on “Talk to Black Box.”

You’ll be live with one of our technical experts in less than 30 seconds.

Table of Contents

724-746-5500 | blackbox.com Page 7

Table of Contents

1.SPECIFICATIONS..........................................................................9

1.1Technical Specifications........................................................9

1.2Summary of models and descriptions: ................................17

2.INTRODUCTION..........................................................................19

2.1Inspecting the Package and the Product.............................19

2.2Product Description.............................................................20

2.2.1LBH21-Series Product Description.................................20

2.3Frame Buffering and Latency..............................................24

2.4Features and Benefits .........................................................27

2.5Applications for LBH210-Series Converter Switches ..........29

3.INSTALLATION............................................................................32

3.1Locating the Converter Switch Unit.....................................32

3.2LE1505-RACK for Rack mounting applications...................33

3.3LH1505P-RACK for Rack Mounting....................................34

3.4 DIN-Rail mounting option ....................................................35

3.5Power Requirements for LBH21-Series Switches...............36

3.6Powering the LBH21-Series with DC power input...............37

3.7LBH21-Series, DC-powered Installation..............................38

3.8Connecting Ethernet Media.................................................39

3.8.1Connecting Twisted Pair.................................................40

3.8.2Installing LC-type SFP module.......................................40

3.8.3Connecting Single-Mode Fiber Optic..............................41

3.8.4Power Budget Calculations, Fiber Media .......................41

3.8.5Connections to NICs which support Auto-Negotiation....43

4.OPERATION.................................................................................44

4.1Triple-Speed Functionality, and Switching ..........................44

4.2Auto-cross (MDI-X), Auto-negotiation and Speed-sensing..45

4.3Dual LEDs, Top-front and in End with ports........................46

Table of Contents

724-746-5500 | blackbox.com

Page 8

5.TROUBLESHOOTING..................................................................47

5.1Before Calling for Assistance ..............................................48

5.2When Calling for Assistance................................................49

5.3Return Material Authorization (RMA) Procedure.................50

5.4Shipping and Packaging Information...................................51

APPENDIX A: WARRANTY INFORMATION.........................................52

Chapter 1: Specifications

724-746-5500 | blackbox.com Page 9

1. SPECIFICATIONS

1.1 Technical Specifications

Ports Performance

Data Rate: 10-/100-/1000-Mbps

Network Standards

1000Mb: Ethernet IEEE 802.3ab and 802.3z

1000BASE-T, -SX, -LX and -ZX

100Mb: Ethernet IEEE 802.3u, 100BASE-TX, 100BASE-FX

10 Mb: Ethernet IEEE 802.3, 10BASE-T

Auto-sensing for speed: IEEE 802.3z

Packet-Processing Between Domains

Filter and Forward Rate from 1000-Mbps ports:

1,488,000 pps max.

Filter and Forward Rate from 100-Mbps ports:

148,800 pps max.

Filtering and Forwarding Rate from 10-Mbps ports:

14,880 pps max.

Processing type: Store and Forward, non-blocking

Auto-learning: 1K-address table

Address buffer age-out time: 300 sec.

Packet buffers memory: 64KB, dynamically shared on all

domains

Latency (not including packet time):

1000 to 1000 Mbps:<3μs

100 to 100 Mbps: <5μs

10 to 10 Mbps: <18μs

100 to 10 Mbps: <5μs

10 to 100 Mbps: <15μs

Path Delay Value: 50 BT on all ports

Chapter 1: Specifications

724-746-5500 | blackbox.com

Page 10

Maximum Ethernet Segment (or Domain) Lengths

10BASE-T (Unshielded twisted pair) 100 m (328 ft)

100BASE-TX (CAT 5 UTP) 100 m (328 ft)

100BASE-FX, half-duplex: (multi-mode) 412 m (1350 ft)

100BASE-FX, full duplex: (multi-mode) 2 km (6562 ft)

100BASE-FX, half-duplex: (single-mode) 412 m (1350 ft)

100BASE-FX, full duplex: (single-mode) 20 km (65,620 ft)

100BASE-FX, full duplex: (single-mode, long reach) 40 km (131,240 ft)

1000BASE-T (CAT5E OR CAT6 recommended) 100 m (328 ft)

1000BASE-SX, full duplex, multi-mode (62.5um) 220 m (722 ft)

1000BASE-SX, full duplex, multi-mode (50um) 550 m (1804 ft)

1000BASE-LX, full duplex, single-mode (9um) 5 km (16404 ft)

1000BASE-ZX, full duplex, single-mode (9um) >70 km (229,659 ft)

Operating Environment

LBH21xA-H: (Hardened)

-13ºF to 140ºF (-25ºC to 60ºC) Long term per agency tests (UL)

-40ºF to 185ºF (-40ºC to 85ºC) Short term per IEC Type tests

LBH21xA-P: (Extreme)

-40ºF to 167ºF (-40ºC to 75ºC) Long term per agency tests (UL)

-40ºF to 185ºF (-40ºC to 85ºC) Short term per IEC Type tests

Storage Temperature,

All models: -40ºF to 212ºF (-40ºC to 100ºC)

Cold Start:

LBH21xA-H to -20ºC

LBH21xA-P to -40ºC

Ambient Relative Humidity: 5% to 95% (non-condensing)

Altitude: -200 to 50,000ft. (-60 to 15,000 m)

Conformal Coating (optional) for humidity protection

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Black Box Changer

Black Box

Black Box ServSwitch DTX5000-R Manuel utilisateur

Black Box

Black Box ServSwitch Duo KV6104SA Manuel utilisateur

Black Box

Black Box SW540A-R3 Manuel utilisateur

Black Box

Black Box ServSwitch SW4007A-USB-PLUS Manuel utilisateur

Black Box

Black Box ServSwitch KV780A Manuel utilisateur

Black Box

Black Box SW056A Manuel utilisateur

Black Box

Black Box SW178A Manuel utilisateur

Black Box

Black Box IC454AE Manuel utilisateur

Black Box

Black Box ServSwitch KV104A-R3 Manuel utilisateur

Black Box

Black Box EMERALD EMD200DP-T Manuel utilisateur

Black Box

Black Box TotalSwitch Series Manuel utilisateur

Black Box

Black Box HS523 Manuel utilisateur

Black Box

Black Box LB8405A Manuel utilisateur

Black Box

Black Box ServSwitch Plus Series Manuel utilisateur

Black Box

Black Box IC1023A Manuel utilisateur

Black Box

Black Box LBH081A Manuel utilisateur

Black Box

Black Box KVS4-1004KX Manuel utilisateur

Black Box

Black Box ACX048-R2 Manuel utilisateur

Black Box

Black Box PI9120A Manuel utilisateur

Black Box

Black Box SW1042A-MM Manuel utilisateur

Black Box

Black Box AC447A Manuel utilisateur

Black Box

Black Box LB9019A-R4 Manuel utilisateur

Black Box

Black Box ServSwitch DTX5000 Manuel utilisateur

Black Box

Black Box LGB5510A Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
