Black Box MT160A Manuel utilisateur
1000 Park Drive • Lawrence, PA 15055-1018 • 724-746-5500 • Fax 724-746-0746
© Copyright 1999. Black Box Corporation. All rights reserved.
CUSTOMER
SUPPORT
INFORMATION
Order toll-free in the U.S. 24 hours, 7 A.M. Monday to midnight Friday: 877-877-BBOX
FREE technical support, 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746
Mail order: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018
APRIL 1999
MT160A PS462A
MT161C-25 PS463A
MT161C-V35 RM202
PS460A RM204
PS460AE RM208
PS461A RM216

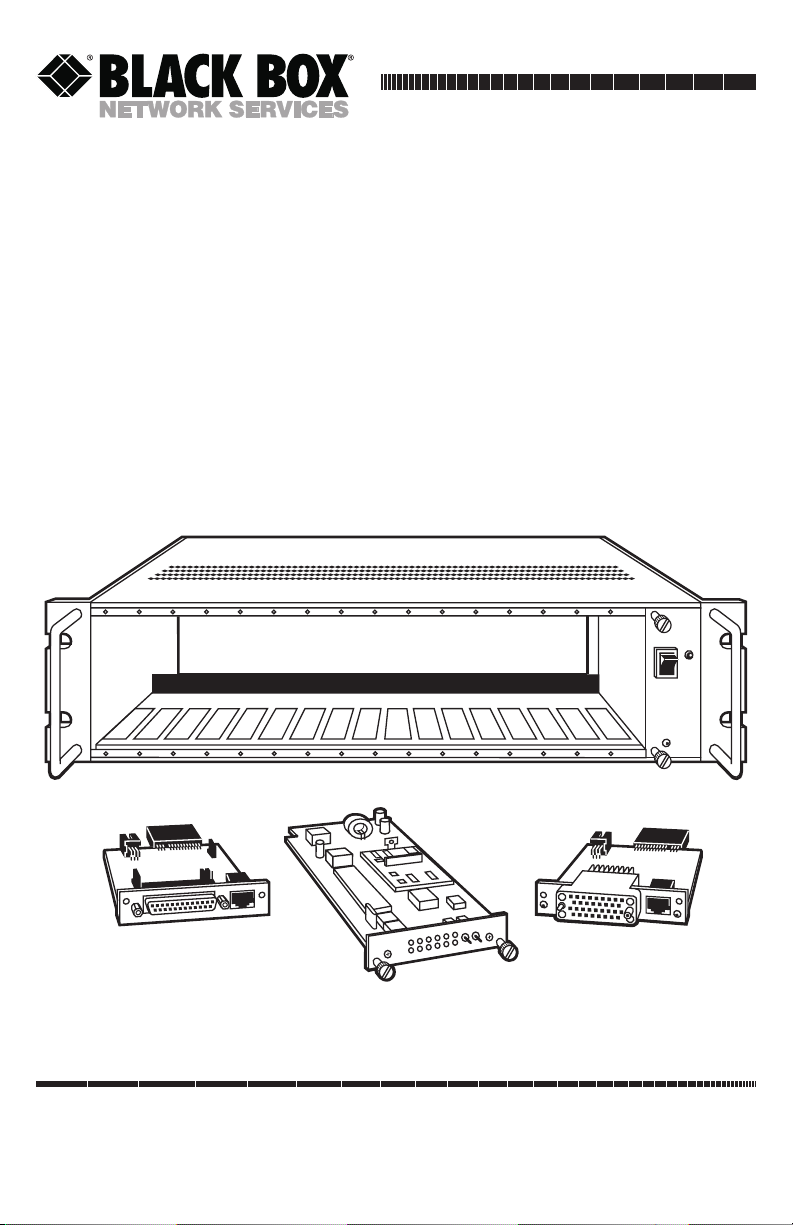

MicroCSU/DSU Cards
MicroRACK
ON
OFF
Power
MicroRack System
AC Power Supply
1
TRADEMARKS
TRADEMARKS USED IN THIS MANUAL
AT&T is a registered trademark of AT&T.
MCI is a registered trademark of MCI Telecommunications Corporation.
Sprint is a registered trademark of U.S. Sprint Communications Ltd.
Any trademarks used in this manual are acknowledged to be the property of the
trademark owners.
2
MicroCSU/DSU Cards and MicroRacks
FEDERAL COMMUNICATIONS COMMISSION
AND
INDUSTRY CANADA
RADIO FREQUENCY INTERFERENCE STATEMENTS
This equipment generates, uses, and can radiate radio frequency energy and if not
installed and used properly, that is, in strict accordance with the manufacturer’s
instructions, may cause interference to radio communication. It has been tested
and found to comply with the limits for a Class A computing device in accordance
with the specifications in Subpart J of Part 15 of FCC rules, which are designed to
provide reasonable protection against such interference when the equipment is
operated in a commercial environment. Operation of this equipment in a
residential area is likely to cause interference, in which case the user at his own
expense will be required to take whatever measures may be necessary to correct
the interference.
Changes or modifications not expressly approved by the party responsible
for compliance could void the user’s authority to operate the equipment.
This digital apparatus does not exceed the Class A limits for radio noise emission from
igital apparatus set out in the Radio Interference Regulation of Industry Canada.
Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites
applicables aux appareils numériques de la classe A prescrites dans le Règlement sur le
brouillage radioélectrique publié par Industrie Canada.
3
NOM STATEMENT
NORMAS OFICIALES MEXICANAS (NOM)
ELECTRICAL SAFETY STATEMENT
INSTRUCCIONES DE SEGURIDAD
1. Todas las instrucciones de seguridad y operación deberán ser leídas antes de
que el aparato eléctrico sea operado.
2. Las instrucciones de seguridad y operación deberán ser guardadas para
referencia futura.
3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de
operación deben ser respetadas.
4. Todas las instrucciones de operación y uso deben ser seguidas.
5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo, cerca
de la tina de baño, lavabo, sótano mojado o cerca de una alberca, etc..
6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales que
sean recomendados por el fabricante.
7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea
recomendado por el fabricante.
8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá
a lo descrito en las instrucciones de operación. Todo otro servicio deberá ser
referido a personal de servicio calificado.
9. El aparato eléctrico debe ser situado de tal manera que su posición no
interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,
alfombra o superficie similar puede bloquea la ventilación, no se debe colocar
en libreros o gabinetes que impidan el flujo de aire por los orificios de
ventilación.
10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor
como radiadores, registros de calor, estufas u otros aparatos (incluyendo
amplificadores) que producen calor.
11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del
tipo descrito en el instructivo de operación, o como se indique en el aparato.
4
MicroCSU/DSU Cards and MicroRacks
12. Precaución debe ser tomada de tal manera que la tierra fisica y la polarización
del equipo no sea eliminada.
13. Los cables de la fuente de poder deben ser guiados de tal manera que no
sean pisados ni pellizcados por objetos colocados sobre o contra ellos,
poniendo particular atención a los contactos y receptáculos donde salen
del aparato.
14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las
recomendaciones del fabricante.
15. En caso de existir, una antena externa deberá ser localizada lejos de las lineas
de energia.
16. El cable de corriente deberá ser desconectado del cuando el equipo no sea
usado por un largo periodo de tiempo.
17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean
derramados sobre la cubierta u orificios de ventilación.
18. Servicio por personal calificado deberá ser provisto cuando:
A: El cable de poder o el contacto ha sido dañado; u
B: Objectos han caído o líquido ha sido derramado dentro del aparato; o
C: El aparato ha sido expuesto a la lluvia; o
D: El aparato parece no operar normalmente o muestra un cambio en su
desempeño; o
E: El aparato ha sido tirado o su cubierta ha sido dañada.
5
CONTENTS
Contents
Chapter Page
1. Specifications ........................................................................................................6
2. Introduction ........................................................................................................10
2.1 Overview ....................................................................................................10
2.2 Features......................................................................................................11
3. Before You Begin ................................................................................................12
3.1 Dedicated DDS Configuration ................................................................12
3.2 Campus Area Short-Haul Configuration ................................................12
3.3 Network Interface Connection ................................................................12
4. Configuration ......................................................................................................13
4.1 Front-Panel LEDs ......................................................................................13
4.2 Source of Configuration ..........................................................................14
4.2.1 Hardware Switches ..........................................................................15
4.2.2 Software Switches ............................................................................21
4.3 Rear Card Configuration..........................................................................29
4.3.1 MicroCSU/DSU DB25 Rear Strap Settings ..................................31
4.3.2 MicroCSU/DSU V35 Rear Strap Settings ....................................32
5. Installation ..........................................................................................................34
6. DDS Testing ........................................................................................................38
6.1 Local Analog Loopback Testing ..............................................................38
6.2 Remote Digital Loopback Testing ..........................................................39
6.3 V.52 BER Test Generator..........................................................................40
6.4 Telco Testing ............................................................................................40
6.4.1 CSU Loop ........................................................................................41
6.4.2 DSU Loop ........................................................................................41
Appendix A. Cable Recommendations ..................................................................42
Appendix B. Interface Pin Assignment ..................................................................43
B.1 DDS Interface ............................................................................................43
B.2 M/34 Connector, Terminal Interface ....................................................43
B.3 DB25 Connector, Terminal Interface ....................................................44
Appendix C. Transmitter Clock Source During Test Loops ................................45
6
MicroCSU/DSU Cards and MicroRacks
1. Specifications
MicroCSU/DSUs (MT160A, MT161C-25, MT161C-V35)
DDS Type — Dedicated DDS
Transmission Format — Asynchronous, synchronous
Internal Interface — Connection to rack chassis via a 50-pin male card edge
External Interface — DB25 female, M/34 female, RJ-48S
Standards — AT&T 62310 compliant
DDS Line Rates — 2.4, 4.8, 9.6, 19.2, 56, and 64 Kbps
DTE Rates — 2.4, 4.8, 9.6, 19.2, 38.4, 56, 57.6, and 64 Kbps
Leads Supported — MT160A, MT161C-V35: B, C, D, E, F, H, L, M, N, P, R, S, T, U,
V, W, X, Y, AA; MT161C-25: 1–9, 11, 12, 14–18, 20, 21, 24, 25
Control Port — Configuration and diagnostics
Transmission Line — 4-wire
Applications — DDS point-to-point or multipoint; campus-area point-to-point
Indicators — (10) LEDs: POWER, TD, RD, CTS, CD, DTR, NS, OS, ER, and TM
Operation — Full duplex
Clocking — Internal, External, Recovered
Diagnostics — V.54 compliant local and remote loopback tests; V.52 compliant 511
BER test, telco CSU and DSU loops
Power Supply — Rackmount power supply is switchable between 120 and 240 VAC;
chassis supplies 10 VAC to the MicroCSU/DSU, typical consumption is 1.5W per
slot
Fuse — 400 mA for 120V applications; 200 mA for 240V applications
Operating Temperature — 32° to 114°F (0° to 45°C)
7
CHAPTER 1: Specifications
Storage Temperature — -40° to 176°F (-40° to 80°C)
Humidity — Up to 95%, noncondensing
Size — MT160A: 2.5"H x 5"W x 1"L (6.4 x 12.7 x 2.5 cm); MT161C-25, MT161C-
V35: 2.5"H x 4.5"W x 1"L (6.4 x 11.4 x 2.5 cm)
Weight — 1 lb. (0.5 kg)
MicroRacks (RM202, RM204, RM208, RM216)
Indicators — Indicators are on the front card (MT160A)
Number of Slots — RM202: 2; RM204: 4; RM208: 8; RM216: 16
Power Source — Internal
Input Voltage — 120 VAC
Input Current/Amps — 200 mA
Input Connector Type — IEC 950
Connector Style — On the CSU/DSU rear cards
Operating Temperature — 32° to 114°F (0° to 45°C)
Storage Temperature — -40° to 176°F (-40° to 80°C)
Humidity — 0 to 95%, noncondensing
Size — RM202: 3.5"H x 3.5"W x 7.5"D (8.9 x 8.9 x 19.1 cm); RM204: 3.5"H x 5.5"W
x 7.5"D (8.9 x 14 x 19.1 cm); RM208: 3.5"H x 9.5"W x 7.5"D (8.9 x 24.1 x 19.1 cm);
RM216: 3.5"H x 19"W x 7.5"D (8.9 x
48.3 x 19.1 cm)
Weight — RM202, RM208, RM216: 5 lb. (2.2 kg); RM204: 4 lb. (1.8 kg)
Power Supply (PS460A)
Power Source — Internal
Input Voltage — 110 volts AC
