Black Box EVNHDMI-VGA-MF Manuel utilisateur

Chapter

Order toll-free in the U.S.: Call 877-877-BBOX (outside

U.S. call 724-746-5500) • FREE technical support 24

hours a day, 7 days a week: Call 724-746-5500 or fax

724-746-0746 • Mailing address: Black Box Corporation,

1000 Park Drive, Lawrence, PA 15055-1018 Web site:

www.blackbox.com • E-mail: [email protected]

Customer

Support

Information

BLACK BOX®

User Manual

HDMI to VGA Adapter

EVNHDMI-VGA-MF

724-746-5500 | blackbox.com

Page 2

Trademarks Used in this Manual/Disclaimer

Trademarks Used in this Manual

Black Box and the Double Diamond logo are registered trade-

marks of BB Technologies, Inc.

HDMI is a registered trademark of HDMI Licensing LLC.

Windows is a registered trademark of Microsoft Corporation.

Any other trademarks mentioned in this manual are acknowl-

edged to be the property of the trademark owners.

Disclaimer

Black Box Network Services shall not be liable for damages

of any kind, including, but not limited to, punitive, consequen-

tial or cost of cover damages, resulting from any errors in the

product information or specifications set forth in this document

and Black Box Network Services may revise this document

at any time without notice.

724-746-5500 | blackbox.com Page 3

FCC and IC RFI Statements

FEDERAL COMMUNICATIONS COMMISSION

AND INDUSTRY CANADA RADIO FREQUENCY

INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio-

frequency energy, and if not installed and used properly, that

is, in strict accordance with the manufacturer’s instructions, may

cause interference to radio communication. It has been tested

and found to comply with the limits for a Class A computing

device in accordance with the specifications in Subpart B of

Part 15 of FCC rules, which are designed to provide reasonable

protection against such interference when the equipment

is operated in a commercial environment. Operation of this

equipment in a residential area is likely to cause interference,

in which case the user at his own expense will be required

to take whatever measures may be necessary to correct

the interference.

Changes or modifications not expressly approved by the party

responsible for compliance could void the user’s authority to

operate the equipment.

This digital apparatus does not exceed the Class A limits for

radio noise emission from digital apparatus set out in the Radio

Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits

radioélectriques dépassant les limites applicables aux appareils

numériques de classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par Industrie Canada.

724-746-5500 | blackbox.com

Page 4

NOM Statement

Normas Oficiales Mexicanas (NOM)

Electrical Safety Statement

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán

ser leídas antes de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser

guardadas para referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus

instrucciones de operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser

seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—

por ejemplo, cerca de la tina de baño, lavabo, sótano

mojado o cerca de una alberca, etc.

6. El aparato eléctrico debe ser usado únicamente con

carritos o pedestales que sean recomendados por el

fabricante.

7. El aparato eléctrico debe ser montado a la pared o al

techo sólo como sea recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al

equipo eléctrico más allá a lo descrito en las instrucciones

de operación. Todo otro servicio deberá ser referido a

personal de servicio calificado.

724-746-5500 | blackbox.com Page 5

NOM Statement

9. El aparato eléctrico debe ser situado de tal manera que su

posición no interfiera su uso. La colocación del aparato

eléctrico sobre una cama, sofá, alfombra o superficie

similar puede bloquea la ventilación, no se debe colocar

en libreros o gabinetes que impidan el flujo de aire por los

orificios de ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de

fuentes de calor como radiadores, registros de calor,

estufas u otros aparatos (incluyendo amplificadores) que

producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente

de poder sólo del tipo descrito en el instructivo de

operación, o como se indique en el aparato.

12. Precaución debe ser tomada de tal manera que la tierra

fisica y la polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal

manera que no sean pisados ni pellizcados por objetos

colocados sobre o contra ellos, poniendo particular

atención a los contactos y receptáculos donde salen del

aparato.

14. El equipo eléctrico debe ser limpiado únicamente de

acuerdo a las recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser

localizada lejos de las lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando

el equipo no sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos

liquidos no sean derramados sobre la cubierta u orificios

de ventilación.

724-746-5500 | blackbox.com

Page 6

NOM Statement

18. Servicio por personal calificado deberá ser provisto

cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro

del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un

cambio en su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

724-746-5500 | blackbox.com Page 7

Table of Contents

1. Specifications ................................................................. 8

2. Overview ................................................................. 9

2.1 Introduction................................................................ 9

2.2 Features ................................................................. 9

2.3 What’s Included ......................................................... 9

2.4 Application Diagram ..................................................10

3. Setup................... .................................................................11

4. Troubleshooting .................................................................13

4.1 Contacting Black Box .................................................13

4.2 Shipping and Packaging.............................................13

724-746-5500 | blackbox.com

Page 8

Chapter 1: Specifications

1. Specifications

Approvals FCC, CE, WEEE

Compatible

Operating Systems

Windows XP;

Windows Vista;

Windows 7;

Windows 8

HDMI Input Standard HDMI (A-type HDMI)

Housing ABS plastic

Supported

Resolutions

1920 x 1080;

1680 x 1050;

1600 x 1200;

1440 x 900;

1400 x 1050;

1280 x 1024;

1280 x 800;

1280 x 720;

1024 x 768;

800 x 600;

640 x 480

Connectors Input: HDMI;

Output: VGA

Power Mode: Bus power only;

Consumption: 1596 mW max.

Dimensions 0.7"H x 1.8"W x 1.9"D

(1.8 x 4.5 x 4.7 cm)

Weight 0.1 lb. (0.05 kg)

724-746-5500 | blackbox.com Page 9

Chapter 2: Overview

2. Overview

2.1 Introduction

The HDMI®to VGA Adapter supports analog video output up to

UXGA and 1080p. The adapter incorporates an Equalizer and

HDMI core engine in a single chip.

The HDMI to VGA Adapter is a plug-and-play device. Just plug it

into an HDMI port on your PC or other HDMI portable device,

follow the menu prompts, and the adapter is ready to operate.

2.1 Features

• On-chip HDMI with equalizer

• Supports pixel clock rate from 25 MHz to 165 MHz

• Supports analog video up to UXGA and 1080p

• Flexible interrupt registers with interrupt pin

• Low standby current at power down mode

• Plug-and-play

2.3 What’s included

• HDMI to VGA Adapter

• A printed quick start guide

NOTE: To download this user manual, go to blackbox.com and

type EVNHDMI-VGA-MF in the search bar.

724-746-5500 | blackbox.com

Page 10

Chapter 2: Overview

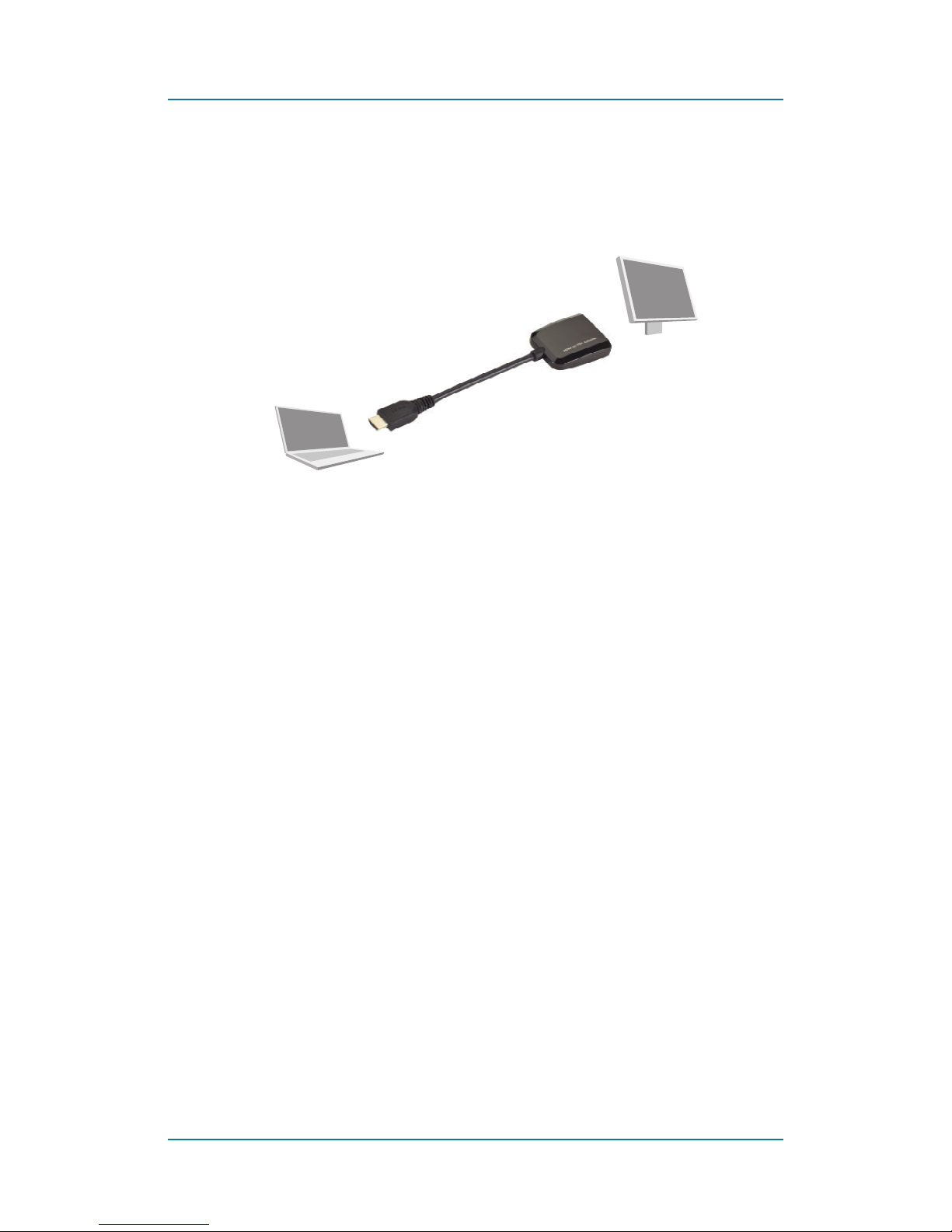

2.4 Application Diagram

Monitor/

Projector

Laptop

EVNHDMI-VGA-MF

Figure 2-1. Typical application.
