BGS technic 8867 Manuel utilisateur

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 8867

Motorradketten-Werkzeug-Satz

WERKZEUGE

Werkzeugkörper

Rückstellfeder für F2, G2, H2, I2, J

Führungsbolzen

Großer Amboss

Pressschraube

Kleiner Amboss

T-Griff

Flacher Amboss

E Griff

Seitliche Klemmstücke

Schlüssel für M

Führung für F2

Pressstift 4.8 mm

Führung für G2

Pressstift 3.8 mm

Führung für H2

Pressstift 2.9 mm

Führung für I2

Pressstift 2.2 mm

J Nietdorn für Hohlnietstifte

Ketten-Haltewerkzeug

Kettenschloß-Clipzange

ALLGEMEINE INFORMATION

Der Werkzeugsatz beinhaltet folgende 3 Ketten-Servicewerkzeuge:

•Eine Kettenschloss-Clipzange zur Demontage und Montage des Clips, besonders hilfreich bei

kleineren Ketten.

•Ketten-Haltewerkzeug hilfreich wie eine zweite Person und hält die beiden Enden der Kette bei

Montage von Kettenschlösser zusammen.

•Eine umfangreicher Kettengliedtrenn- und Nietwerkzeug zur Demontage und Montage von

Motorrad-Antriebs- und Steuerketten.

VERWENDUNGSZWECK

Dieser Werkzeugsatz dient zum Trennen und Verbinden von Ketten. Die beinhaltenden Werkzeuge

sind geeignet für kleinere Steuerketten (Stiftdurchmesser: min. 2.2 mm) bis hin zu großen 630er

Antriebskette. Hinweis: Bei der Trennung von Ketten die größer als 530 sind, wird dringend

empfohlen den werkzeugseitigen Nietkopf der Kette mit einer Flex zu entfernen.

VORBEREITUNG

Bevor Sie Werkzeuge aus diesem Satz verwenden, stellen Sie sicher, dass alle Press-Schrauben und

Pressstifte mit Öl oder Kettenschmierstoff geschmiert sind.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

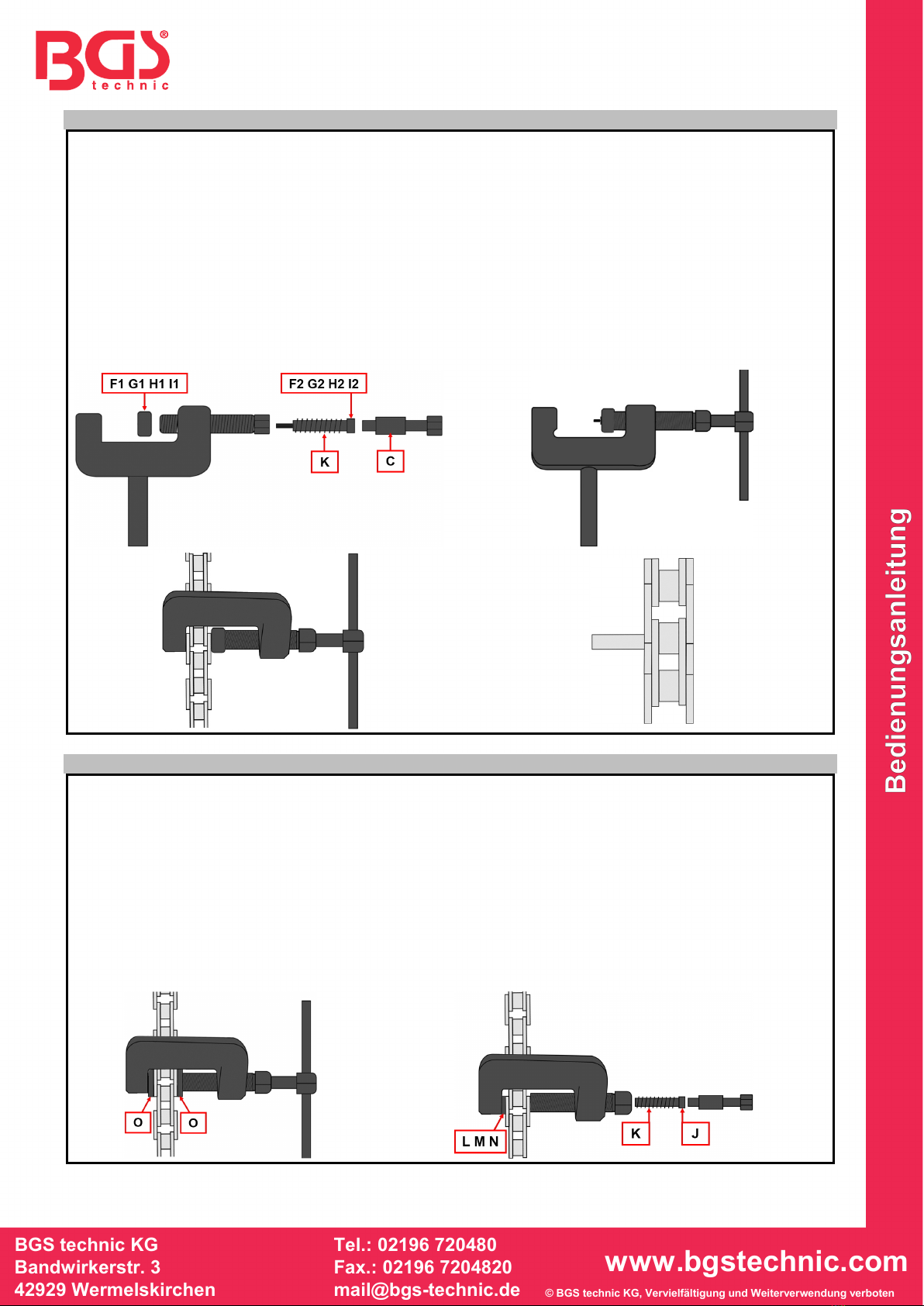

KETTE TRENNEN

1. Wählen Sie den entsprechende Press-Stift (F2), (G2), (H2) oder (I2) aus und schieben Sie die

Feder (K) über den Stift (siehe Abb.1). Press-Stift-Größe = Kettenbolzen-Durchmesser.

2. Entfernen Sie die Press-Schraube (C) aus dem Führungsbolzen (B) und montieren Sie Stift

und Feder wie in der Abb.1 gezeigt.

3. Press-Schraube (C)wieder montieren.

4. Wählen Sie die geeignete Größe der oberen Führung (F1), (G1), (H1) oder (I1) wie in Abb.1

gezeigt.

5. Montieren Sie den Werkzeuggriff und das Werkzeug wie in Abb.2 gezeigt.

6. Installieren Sie das Werkzeug zum Trennen an der Kette (siehe Abb.3).

7. Drehen Sie den T-Griff, der Press-Stift drückt nun den Kettengliedbolzen heraus. Stellen Sie

sicher, dass das Werkzeug korrekt ausgerichtet ist. Verwenden Sie nur den vorgesehen T-Griff.

8. Die Kette ist getrennt sobald der Bolzen vollständig durch die Kette geschoben wurde (Abb.4).

KETTE VERBINDEN

1. Montieren Sie die Kette wie vom Hersteller beschrieben.

2. Bei O-Ring-Ketten ist darauf zu achten, dass die O-Ringe nicht zwischen Seitenplatten oder

Bolzen eingeklemmt werden.

3. Denken Sie daran, dass das Kettenschloss vor der Montage mit empfohlenen Fett geschmiert

werden muss.

4. Montieren Sie die seitlichen Klemmstücke (O) an das Werkzeug (siehe Abb.5) und stellen

sicher, dass die Seitenplatten der Kette vollständig auf dem Kettengliedbolzen sitzen. Die

Bohrungen in den Seitenplatten müssen mit dem Kettengliedbolzen ausgerichtet sein.

5. Entfernen Sie das Werkzeug und komplettieren Sie es zum Vernieten, wie in der Abb.6 zu

sehen, mit dem Nietdorn (J), der Rückstellfeder (K) und den am bestgeeigneten Amboss (L),

(M) oder (N).

Abb. 1

Abb. 2

Abb. 3

Abb. 4

Abb. 5

Abb. 6

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 8867

Motorcycle Chain Tool Set

TOOLS

Tool body

Return spring for F2, G2, H2, I2, J

Main alignment bolt

Large anvil

Force screw

Small anvil with adjustable centre pin

Force screw T-bar

Flat anvil

E Handle

Side plate clamp pieces

Key for M

Guide for F2

Force pin 4.8 mm

Guide for G2

Force pin 3.8 mm

Guide for H2

Force pin 2.9 mm

Guide for I2

Force pin 2.2 mm

J Rivet forming pin for hollow rivet pin

Chain stretcher

Chain clip fitting / removal pliers

GENERAL INFORMATION

This tool kit includes following 3 chain service tools:

•Pair of chain link clip removal pliers (R) that make removing and fitting the spring clips used on

some smaller chains an easy job,

•Chain stretch tool (Q) that acts as a second pair of hands and holds the two ends of the chain

together whilst the operator assembles the new split link

•Comprehensive chain link splitter and riveting tool for removing and fitting motorcycle drive

chains and timing chains.

INTENDED USE

This tool kit is used to separate and connect chains. The included tools are suitable for smaller timing

chains (pin diameter bigger 2.2 mm) up to large 630 drive chains. Note: When separating chains that

are larger than 530, it is strongly recommended to remove the rivet head of the chain with a flex.

PREPARATION

Before using any tools from this kit, make sure that all press bolts and press pins are lubricated with

oil or chain lubricant.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SEPARATING CHAIN

1. Choose the appropriate Force Pin from (F2), (G2), (H2) and (I2) according to the diameter of

the chain pin and fit the spring K over the pin as show in Fig 1.

2. Remove force screw (C) from the main screw (B) and fit the pin and spring as shown in Fig 1.

3. Refit force screw (C)

4. Fit appropriate size upper guide (F1), (G1), (H1), or (I1) as shown in Fig 1.

5. Fit the tool body handle as shown and assemble as shown in Fig 2.

6. Remove the tool and reassemble using the most suitable anvil (L), (M) or (N), the rivet forming

pin (J) and return spring (K) fit the assembly on the chain as shown in Fig 6. Fit the assembly to

the chain on the link to be broken as shown in Fig 3.

7. Wind in the T-handle to push out the pin, ensure the tool remains aligned. Only use the T-bar

provided to provide the torque required to push out the pin.

8. Once the pin is fully pushed through the chain can be separated (Fig.4).

CONNECTING CHAIN

1. Assemble the chain as described by the manufacturer.

2. If it is an “O” ring type chain ensure the “O” rings do not get jammed in between the side plates

and pins of the link.

3. Remember to assemble the chain using the recommended grease.

4. Using the side clamp pieces (O) as shown below ensure the side plates are fully pushed onto

the pins being careful to ensure the holes in the side plates are aligned with the pins. See Fig 5.

5. Remove the tool and reassemble using the most suitable anvil (L), (M) or (N), the rivet forming

pin (J) and return spring (K) fit the assembly on the chain as shown in Fig 6.

Abb. 1

Abb. 2

Abb. 3

Abb. 4

Abb. 5

Abb. 6

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 8867

Kit de réparation pour chaîne de moto

OUTILS

Corps de l’outil

Ressort de rappel pour F2, G2, H2, I2, J

Boulon de guidage

Grande enclume

Vis de pression

Petite enclume

Poignée T

Enclume plate

E Poignée

Pièces de serrage latérales

Clé pour M

Guide pour F2

Goupille de pression 4,8 mm

Guide pour G2

Goupille de pression 3,8 mm

Guide pour H2

Goupille de pression 2,9 mm

Guide pour I2

Goupille de pression 2,2 mm

Mandrin de rivetage pour tiges de rivet

creuses

Outil de retenue de chaîne

Pince à rivet de verrou de chaîne

INFORMATIONS GÉNÉRALES

Le jeu d’outils comprend les 3 outils de service de chaîne suivants :

•Une pince à rivet de verrou de chaîne pour le montage et démontage des rivets, particulièrement

utile pour les chaînes de petite taille.

•Outil de maintien de chaîne, aussi utile qu’une seconde personne, il maintient les deux

extrémités de la chaîne ensemble lors de l’assemblage des verrous de chaîne.

•Un outil complet de coupe et de rivetage de maillons de chaîne pour le démontage et le montage

des chaînes d’entraînement et de distribution de motocyclettes.

UTILISATION PRÉVUE

Ce jeu d’outils permet de séparer et de relier les chaînes. Les outils inclus conviennent pour les

chaînes de distribution de petite taille (diamètre de goupille : minimum 2,2 mm) jusqu’aux grandes

chaînes d’entraînement de 630. Remarque : Lors de la séparation des chaînes de plus de 530, il est

fortement recommandé de retirer la tête de rivet côté outil de la chaîne à l’aide d’une meuleuse

d’angle.

PRÉPARATION

Avant d’utiliser les outils de cet ensemble, assurez-vous que toutes les vis et goupilles de pression

sont lubrifiées avec de l’huile ou du lubrifiant pour chaîne.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

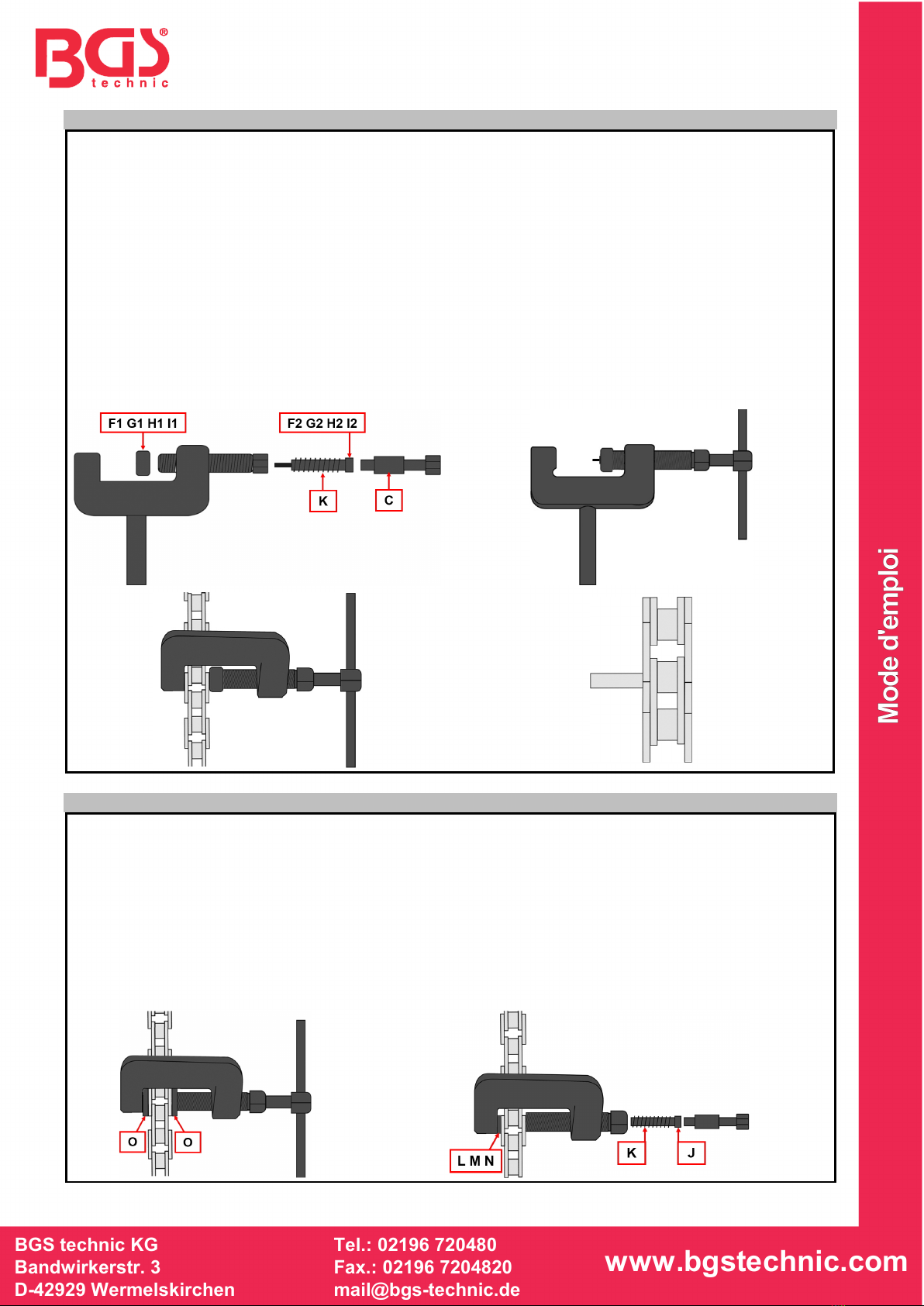

SÉPARER LA CHAÎNE

1. Sélectionnez la goupille de pression appropriée (F2), (G2), (H2) ou (I2) et faites glisser le

ressort (K) sur la goupille (voir Fig.1). Taille de goupille de pression = diamètre de la goupille de

chaîne.

2. Retirez la vis de pression (C) du boulon de guidage (B) et montez la goupille et le ressort

comme illustré à la Fig.1.

3. Remontez la vis de pression (C).

4. Sélectionnez la taille appropriée du guide supérieur (F1), (G1), (H1) ou (I1) comme indiqué à la

Fig.1.

5. Montez la poignée de l’outil et l’outil comme illustré à la figure 2.

6. Installez l’outil de séparation sur la chaîne (voir Fig.3).

7. Tournez la poignée en T ; la goupille de pression pousse maintenant le rivet hors du maillon de

chaîne. Assurez-vous que l’outil est correctement aligné. N’utilisez que la poignée en T prévue

à cet effet.

8. La chaîne est séparée dès que le rivet a été poussé complètement à travers la chaîne (Fig.4).

RELIER LA CHAÎNE

1. Montez la chaîne comme décrit par le fabricant.

2. Pour les chaînes à joints toriques, il faut s’assurer que les joints toriques ne sont pas serrés

entre les plaques latérales ou les boulons.

3. N’oubliez pas que le verrou de chaîne doit être lubrifié avec la graisse recommandée avant

l’assemblage.

4. Montez les pièces de serrage latérales (O) sur l’outil (voir la Fig.5) et assurez-vous que les

plaques latérales de la chaîne sont entièrement assises sur la goupille du maillon de la chaîne.

Les trous dans les plaques latérales doivent être alignés avec le boulon du maillon de chaîne.

5. Retirez l’outil et complétez-le pour le rivetage, comme illustré à la Fig.6, avec le mandrin de

rivetage (J), le ressort de rappel (K) et l’enclume la plus appropriée (L), (M) ou (N).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 8867

Juego de herramientas para cadenas de

motocicleta

HERRAMIENTAS

Cuerpo de la herramienta

Muelle de retorno para F2, G2, H2, I2, J

Pasadores de guía

Yunque grande

Tornillo de presión

Yunque pequeño

Mango en T

Yunque plano

E Empuñadura

Piezas de sujeción laterales

Llave para M

Guía para F2

Pasador a presión de 4,8 mm

Guía para G2

Pasador a presión de 3,8 mm

Guía para H2

Pasador a presión de 2,9 mm

Guía para I2

Pasador a presión de 2,2 mm

Mandril para pasadores de remaches

huecos

Herramienta de sujeción de la cadena

Pinza de clip de cierre de cadena

INFORMACIÓN GENERAL

El juego de herramientas incluye las siguientes 3 herramientas de servicio para cadenas:

•Una pinza del clip del cierre de la cadena para desmontar y montar el clip, especialmente útil

para las cadenas más pequeñas.

•Herramienta de sujeción de la cadena, útil como una segunda persona, que mantiene unidos los

dos extremos de la cadena cuando se instalan los cierres de la cadena.

•Una completa herramienta de separación y remachado de eslabones de cadena para el

desmontaje y montaje de cadenas de transmisión y distribución de motocicletas.

USO PREVISTO

Este juego de herramientas sirve para separar y unir cadenas. Las herramientas incluidas son

adecuadas para las cadenas de distribución más pequeñas (diámetro del pasador: mín. 2,2 mm)

hasta las grandes cadenas de transmisión de 630. Nota: Al separar cadenas mayores de 530, se

recomienda encarecidamente retirar la cabeza del remache del lado de la herramienta de la cadena

con un flex.

PREPARACIÓN

Antes de utilizar las herramientas de este juego, asegúrese de que todos los tornillos y pasadores a

presión estén lubricados con aceite o lubricante para cadenas.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

SEPARACIÓN DE LA CADENA

1. Seleccione el pasador a presión adecuado (F2), (G2), (H2) o (I2) y deslice el resorte (K) sobre

el pasador (véase fig.1). Tamaño del pasador a presión = diámetro del perno de la cadena.

2. Retire el tornillo a presión (C) del perno guía (B) e instale el pasador y el resorte como se

muestra en la fig.1.

3. Vuelva a montar el tornillo a presión (C).

4. Seleccione el tamaño adecuado de la guía superior (F1), (G1), (H1) o (I1) como se muestra en

la fig.1.

5. Monte la empuñadura y la herramienta como se indica en la fig.2.

6. Instale la herramienta para la separación en la cadena (véase la fig.3).

7. Gire el mango en T, el pasador de presión ahora empuja hacia fuera el pasador del eslabón de

la cadena. Asegúrese de que la herramienta esté correctamente alineada. Utilice únicamente el

mango en T previsto.

8. La cadena está separada tan pronto como el pasador ha sido empujado completamente a

través de la cadena (fig.4).

UNIÓN DE LA CADENA

1. Monte la cadena como lo describe el fabricante.

2. En el caso de las cadenas con juntas tóricas, tenga cuidado de no atrapar las juntas tóricas

entre las placas laterales o los pernos.

3. Recuerde lubricar el cierre de la cadena con la grasa recomendada antes del montaje.

4. Monte las piezas de sujeción laterales (O) en la herramienta (véase la fig.5) y asegúrese de

que las placas laterales de la cadena estén completamente colocadas sobre el eslabón. Los

agujeros de las placas laterales deben estar alineados con el perno de la cadena.

5. Retire la herramienta y complétela para el remachado como se muestra en la fig.6 con el

mandril del remache (J), el muelle de retorno (K) y los yunques más adecuados (L), (M) o (N).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Table des matières

Langues :

Autres manuels BGS technic Outils

BGS technic

BGS technic 8522 Manuel utilisateur

BGS technic

BGS technic 6250 Manuel utilisateur

BGS technic

BGS technic BGS 70107 Manuel utilisateur

BGS technic

BGS technic 8578 Manuel utilisateur

BGS technic

BGS technic 9687 Manuel utilisateur

BGS technic

BGS technic 1768 Manuel utilisateur

BGS technic

BGS technic 9009 Manuel utilisateur

BGS technic

BGS technic 9246 Manuel utilisateur

BGS technic

BGS technic 9273 Manuel utilisateur

BGS technic

BGS technic 3515 Manuel utilisateur

BGS technic

BGS technic 70325 Manuel utilisateur

BGS technic

BGS technic 9555 Manuel utilisateur

BGS technic

BGS technic 66151 Manuel utilisateur

BGS technic

BGS technic 3380 Manuel utilisateur

BGS technic

BGS technic BGS 8540 Manuel utilisateur

BGS technic

BGS technic 3391 Manuel utilisateur

BGS technic

BGS technic 566 Manuel utilisateur

BGS technic

BGS technic BGS 9640 Manuel utilisateur

BGS technic

BGS technic 3140 Manuel utilisateur

BGS technic

BGS technic 9015 Manuel utilisateur

BGS technic

BGS technic 1900 Manuel utilisateur

BGS technic

BGS technic 8776 Manuel utilisateur

BGS technic

BGS technic 62622 Manuel utilisateur

BGS technic

BGS technic 8846 Manuel utilisateur

Manuels Outils populaires d'autres marques

Martor

Martor SECUNORM 175 Manuel utilisateur

ERKCO

ERKCO 1000 Manuel utilisateur

jbc

jbc N4473 Manuel utilisateur

FEINMETALL

FEINMETALL FZWZ-SET-001 Manuel utilisateur

Worx Professional

Worx Professional Sonicrafter WU676 Manuel utilisateur

Gage Bilt

Gage Bilt GB713SH Manuel utilisateur

Hilti

Hilti DX 9-ENP Manuel utilisateur

norbar

norbar NORTRONIC 34399 Manuel utilisateur

Makita

Makita DHR241 Manuel utilisateur

Motor Guard

Motor Guard JMB-1250 Manuel utilisateur

Power Adhesives

Power Adhesives 805-12 Manuel utilisateur

Clemco

Clemco 24189 Manuel utilisateur

VVG

VVG VNG 903 Series Manuel utilisateur

Hilti

Hilti FX 3-A Manuel utilisateur

Grizzly

Grizzly H6472 Manuel utilisateur

axing

axing BWZ 5-02 Manuel utilisateur

Dh-Robotics

Dh-Robotics RGI-100 Comment utiliser

Goobay

Goobay 97790 Manuel utilisateur
