BGS technic 6761 Manuel utilisateur

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 6761

Kurbelwellen-Radialdichtring-Montagewerkzeug

für Audi / VW / Porsche 4.0 TDi V8 32V (CZAC)

ACHTUNG

Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,

bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem

Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,

Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für

späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung

bei, wenn Sie das Produkt an Dritte weitergeben.

VERWENDUNGSZWECK

Dieses Werkzeug dient zur Montage des vorderen Radialwellendichtrings an der Kurbelwelle.

Das Werkzeug ist geeignet für folgenden Fahrzeuge:

Hersteller

Modell

Baujahr

Motor

Motorreihe

Motorcode

Audi

SQ7

05.2016–08.2017

4.0 TDI V8 32V

EA898

CZAC

Audi

SQ8

07.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

Audi

A8 (D5)

12.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

Bentley

Bentayga

02.2017–08.2019

4.0 TDI V8 32V

EA898

CZAC

Porsche

Panamera II

11.2016–08.2017

4.0 TDI V8 32V

EA898

CZAC

Touareg III

05.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

SICHERHEITSHINWEISE

•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.

•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen.

•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.

•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!

•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches

Starten des Motors und einen dadurch entstehenden Motorschaden und Verletzungen.

•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.

Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur Demontage

und Montage immer der fahrzeugspezifischen Serviceliteratur.

•Drehen Sie den Motor nur in normale Drehrichtung (im Uhrzeigersinn), soweit nicht anders

angegeben.

WERKZEUG

Radialdichtring-Montagewerkzeug,

zu verwenden wie OEM T40320/3

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

ANWENDUNG

A Kurbelwellen-Radialdichtring (vorne)

B Kurbelwellenstumpf

1 Radialdichtring-Montagewerkzeug

1. Setzen Sie den neuen Kurbelwellen-Radialdichtring (A) an den Stirndeckel an.

2. Platzieren Sie das Montagewerkzeug (1), mit der Öffnung zum Kurbelwellenstumpf zeigend, auf

den Radialdichtring (A).

3. Schrauben Sie die Originalschraube der Riemenscheibe, durch die Zentralbohrung des

Werkzeugs, in das Gewinde des Kurbelwellenstumpfes und ziehen Sie den Radialdichtring durch

Drehen der Schraube in den Stirndeckel ein.

UMWELTSCHUTZ

Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Verpackungen sind

zu sortieren, einer Wertstoffsammelstelle zuzuführen und umweltgerecht zu entsorgen.

Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen.

Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer umweltgerecht.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 6761

Crankshaft Seal Ring Installing Tool

for Audi / VW / Porsche 4.0 TDi V8 32V (CZAC)

ATTENTION

Read the operating instructions and all safety instructions contained therein carefully before using the

product. Use the product correctly, with care and only according to the intended purpose. Non-

compliance of the safety instructions may lead to damage, personal injury and to termination of the

warranty. Keep these instructions in a safe and dry location for future reference. Enclose the

operating instructions when handing over the product to third parties.

INTENDED USE

This tool is used for installing the front radial shaft seal on the crankshaft.

The tool is suitable for the following vehicles:

Brand

Model

Year

Engine

Series

Engine code

Audi

SQ7

05.2016–08.2017

4.0 TDI V8 32V

EA898

CZAC

Audi

SQ8

07.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

Audi

A8 (D5)

12.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

Bentley

Bentayga

02.2017–08.2019

4.0 TDI V8 32V

EA898

CZAC

Porsche

Panamera II

11.2016–08.2017

4.0 TDI V8 32V

EA898

CZAC

Touareg III

05.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

SAFETY INFORMATIONS

•Keep children and other persons away from the working area.

•Do not allow children to play with this tool or its packaging.

•Use the tool for the intended purpose only.

•If you remove the ignition key before repairing, you can prevent the engine from being started

accidentally and resulting in engine damage.

•This manual serves as a brief guide and does not replace a workshop manual. Always refer to

the vehicle-specific service literature, particularly the technical data such as torque values and

instructions for disassembly/assembly, etc.

•Turn the engine only in the normal direction of rotation (clockwise unless otherwise specified).

TOOL

Seal Ring Installing Tool,

to be used as OEM T40320/3

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

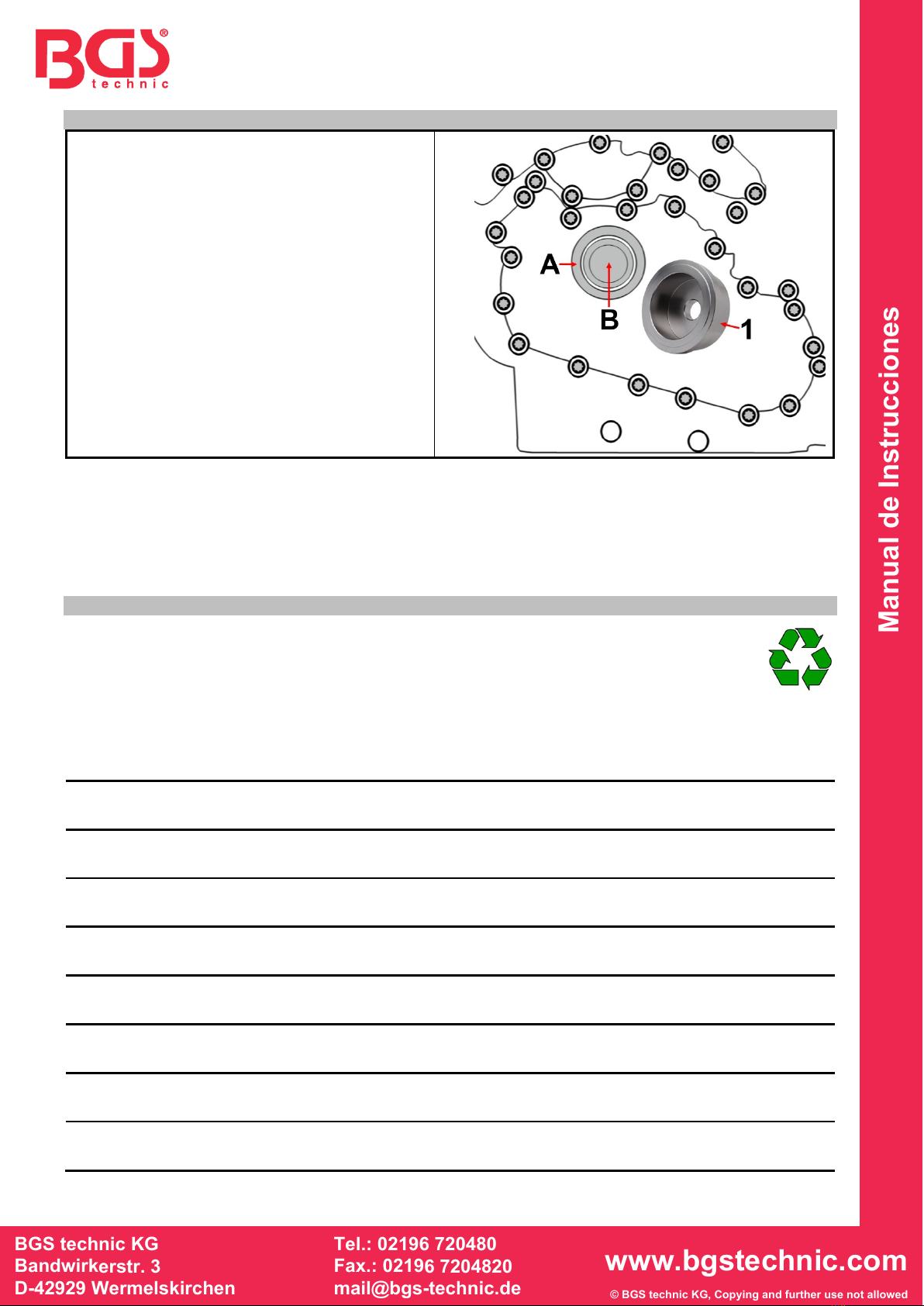

USE

A Front crankshaft seal

B Crankshaft

1 Crankshaft seal installing tool

1. Place the new crankshaft radial sealing ring (A) on the engine front cover.

2. Place the assembly tool (1) with the opening facing to the crankshaft stub on the radial sealing

ring (A).

3. Screw the original screw of the belt pulley through the central hole of the tool into the thread of

the crankshaft stub and push the radial sealing ring into the front engine cover by turning the

screw.

ENVIRONMENTAL PROTECTION

Recycle unwanted materials instead of disposing of them as waste. Packaging should be

sorted, taken to a recycling centre and disposed of in a manner which is compatible with

the environment. Contact your local solid waste authority for recycling information. Dispose

of this product at the end of its working life environmentally.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 6761

Outil de montage de joint radial de vilebrequin

pour Audi / VW / Porsche 4.0 TDi V8 32V (CZAC)

ATTENTION

Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.

Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.

Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des

dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de

pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le

transmettez à des tiers.

UTILISATION PRÉVUE

Cet outil est utilisé pour assembler le joint d'arbre radial avant sur le vilebrequin.

L'outil convient aux véhicules suivants :

Fabricant

Modèle

Année

Moteur

Série moteur

Code moteur

Audi

SQ7

05.2016–08.2017

4.0 TDI V8 32V

EA898

CZAC

Audi

SQ8

07.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

Audi

A8 (D5)

12.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

Bentley

Bentayga

02.2017–08.2019

4.0 TDI V8 32V

EA898

CZAC

Porsche

Panamera II

11.2016–08.2017

4.0 TDI V8 32V

EA898

CZAC

Touareg III

05.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

CONSIGNES DE SÉCURITÉ

•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de

travail.

•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage

•N’utilisez l’outil qu’aux fins prévues.

•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque

de brûlures !

•Retirez la clé de contact avant d’entamer la réparation, vous évitez ainsi de démarrer le

moteur par inadvertance et, en conséquence, des dommages du moteur.

•Ces instructions sont fournies à titre d’information brève, elles ne remplacent en aucun cas un

manuel d’atelier. Veuillez toujours observer les données techniques, comme les valeurs de

couple, instructions de démontage et montage, etc., contenues dans les documents d’atelier

de votre véhicule spécifique.

•Faites tourner le moteur uniquement dans le sens de rotation normal (sauf indication contraire,

le sens des aiguilles d’une montre.

OUTIL

Outil de montage de joint radial de vilebrequin,

à utiliser comme OEM T40320/3

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

UTILISATION

A Bague d'étanchéité radiale de vilebrequin

(avant)

B Bout de vilebrequin

1 Outil de montage de joint radial

1. Placer la nouvelle bague d'étanchéité radiale de vilebrequin (A) sur le couvercle d'extrémité.

2. Placer l'outil de montage (1) avec l'ouverture tournée vers le bout de vilebrequin sur la bague

d'étanchéité radiale (A).

3. Visser la vis d'origine de la poulie à travers le trou central de l'outil dans le filetage du bout de

vilebrequin et tirer la bague d'étanchéité radiale dans le couvercle d'extrémité en tournant la vis.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières indésirables au lieu de les jeter comme déchets. Tous les

emballages doivent être triés, envoyés à un point de collecte de recyclage et éliminés dans

le respect de l’environnement. Consultez votre autorité locale de gestion des déchets à

propos des mesures de recyclage à appliquer. Éliminez ce produit de façon écologique à

la fin de sa vie utile.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 6761

Herramienta de montaje del sello radial del cigüeñal

para Audi / VW / Porsche 4.0 TDi V8 32V (CZAC)

ATENCIÓN

Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar

el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso

previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la

anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras

consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.

USO PREVISTO

Esta herramienta se utiliza para ensamblar el sello del eje radial delantero en el cigüeñal.

La herramienta es adecuada para los siguientes vehículos:

Fabricante

Modelo

Año

Motor

Serie motor

Código motor

Audi

SQ7

05.2016–08.2017

4.0 TDI V8 32V

EA898

CZAC

Audi

SQ8

07.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

Audi

A8 (D5)

12.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

Bentley

Bentayga

02.2017–08.2019

4.0 TDI V8 32V

EA898

CZAC

Porsche

Panamera II

11.2016–08.2017

4.0 TDI V8 32V

EA898

CZAC

Touareg III

05.2019–09.2020

4.0 TDI V8 32V

EA898

CZAC

INDICACIONES DE SEGURIDAD

•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.

•No permita que los niños jueguen con la herramienta o su embalaje

•Utilice la herramienta solo para el fin previsto.

•¡Precaución al trabajar con motores calientes, existe peligro de quemaduras!

•Retire la llave de encendido antes de la reparación, así evitará un arranque accidental del

motor y los daños en el mismo que podrían producirse en consecuencia.

•Este manual pretende ser una información breve y en ningún caso sustituye a un manual de

taller. Por favor, consulte siempre la literatura de servicio específica del vehículo para obtener

información técnica como los valores de par de apriete y las instrucciones de desmontaje y

montaje.

•Gire el motor solo en el sentido normal de rotación (en el sentido de las agujas del reloj), a

menos que se especifique lo contrario.

HERRAMIENTA

Herramienta de montaje de sello radial,

para usar como OEM T40320/3

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

APLICACIÓN

A Sello radial de cigüeñal (delantero)

B Muñón del cigüeñal

1 Herramienta de montaje de sello radial

1. Coloque un nuevo anillo de sellado radial del cigüeñal (A) en la tapa delantera del motor..

2. Coloque la herramienta de montaje (1) con la abertura hacia el muñón del cigüeñal en el anillo

de sellado radial (A).

3. Atornille el tornillo de la polea original a través del orificio central de la herramienta en la rosca

del muñón del cigüeñal y tire del anillo de sello radial hacia la cubierta del extremo girando el

tornillo.

PROTECCIÓN AMBIENTAL

Recicle las sustancias no deseadas, en lugar de tirarlas a la basura. Los embalajes deben

ser clasificados, llevados a un centro de reciclaje y desechados de forma respetuosa con

el medio ambiente. Consulte con la autoridad local de gestión de residuos sobre las

posibilidades de reciclaje. Deseche este producto al final de su vida útil de forma

respetuosa con el medio ambiente..

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels BGS technic Outils

BGS technic

BGS technic 6667 Manuel utilisateur

BGS technic

BGS technic BGS 9071 Manuel utilisateur

BGS technic

BGS technic 74291 Manuel utilisateur

BGS technic

BGS technic 62605 Manuel utilisateur

BGS technic

BGS technic 8310 Manuel utilisateur

BGS technic

BGS technic 7744 Manuel utilisateur

BGS technic

BGS technic 8418 Manuel utilisateur

BGS technic

BGS technic 62665 Manuel utilisateur

BGS technic

BGS technic 8723 Manuel utilisateur

BGS technic

BGS technic 8690 Manuel utilisateur

BGS technic

BGS technic 50440 Manuel utilisateur

BGS technic

BGS technic 62636 Manuel utilisateur

BGS technic

BGS technic 569 Manuel utilisateur

BGS technic

BGS technic 98253 Manuel utilisateur

BGS technic

BGS technic 5265 Manuel utilisateur

BGS technic

BGS technic 67301 Manuel utilisateur

BGS technic

BGS technic 3294 Manuel utilisateur

BGS technic

BGS technic BGS 8857 Manuel utilisateur

BGS technic

BGS technic 8231 Manuel utilisateur

BGS technic

BGS technic 9015 Manuel utilisateur

BGS technic

BGS technic BGS 18087 Manuel utilisateur

BGS technic

BGS technic 8738 Manuel utilisateur

BGS technic

BGS technic 8492 Manuel utilisateur

BGS technic

BGS technic 9088 Manuel utilisateur

Manuels Outils populaires d'autres marques

Martor

Martor SECUNORM 175 Manuel utilisateur

ERKCO

ERKCO 1000 Manuel utilisateur

jbc

jbc N4473 Manuel utilisateur

FEINMETALL

FEINMETALL FZWZ-SET-001 Manuel utilisateur

Worx Professional

Worx Professional Sonicrafter WU676 Manuel utilisateur

Gage Bilt

Gage Bilt GB713SH Manuel utilisateur

Hilti

Hilti DX 9-ENP Manuel utilisateur

norbar

norbar NORTRONIC 34399 Manuel utilisateur

Makita

Makita DHR241 Manuel utilisateur

Motor Guard

Motor Guard JMB-1250 Manuel utilisateur

Power Adhesives

Power Adhesives 805-12 Manuel utilisateur

Clemco

Clemco 24189 Manuel utilisateur

VVG

VVG VNG 903 Series Manuel utilisateur

Hilti

Hilti FX 3-A Manuel utilisateur

Grizzly

Grizzly H6472 Manuel utilisateur

axing

axing BWZ 5-02 Manuel utilisateur

Dh-Robotics

Dh-Robotics RGI-100 Comment utiliser

Goobay

Goobay 97790 Manuel utilisateur
