BGS technic 566 Manuel utilisateur

Art. 566

Locheisen-Satz, 14-tlg.

ALLGEMEIN

Dieser Satz dient dem Ausstanzen von Löchern in z.B. Dichtungsmaterial, Pappe etc.

Der Satz beinhaltet 13 auswechselbare Locheisen im Ø 5 – 6 – 8 – 10 – 11 – 13 – 16 – 19 – 22 – 25

– 28 - 32 und 35 mm, ein Schnellwechsel-Locheisenhalter mit ergonomischem Griff und

federgelagertem Zentrierdorn

HINWEIS

Beste Ergebnisse werden erzielt, bei gerader bzw. ebener Unterlage.

Holz eignet sich am besten als Unterlage.

Metall oder andere zu harte Unterlagen können zur

Zerstörung der Locheisen führen.

ANWENDUNG

1. Zeichnen Sie den Mittelpunkt der Stanzung an.

2. Nehmen Sie das passende Locheisen und Schrauben Sie

dieses auf den Locheisenhalter

3. Setzen Sie den federgelagerten Zentrierdorn an den

angezeichneten Mittelpunkt.

4. Halten Sie den Locheisenhalter senkrecht zum

Ausstanzmaterial.

5. Schlagen Sie mit einem Hammer auf die Schlagfläche des

Locheisenhalters. Hinweis: Zu leichtes Schlagen bewirkt,

dass das Material nicht ausgestanzt wird, zu festes Schlagen

kann zum Zerstören des Locheisens führen.

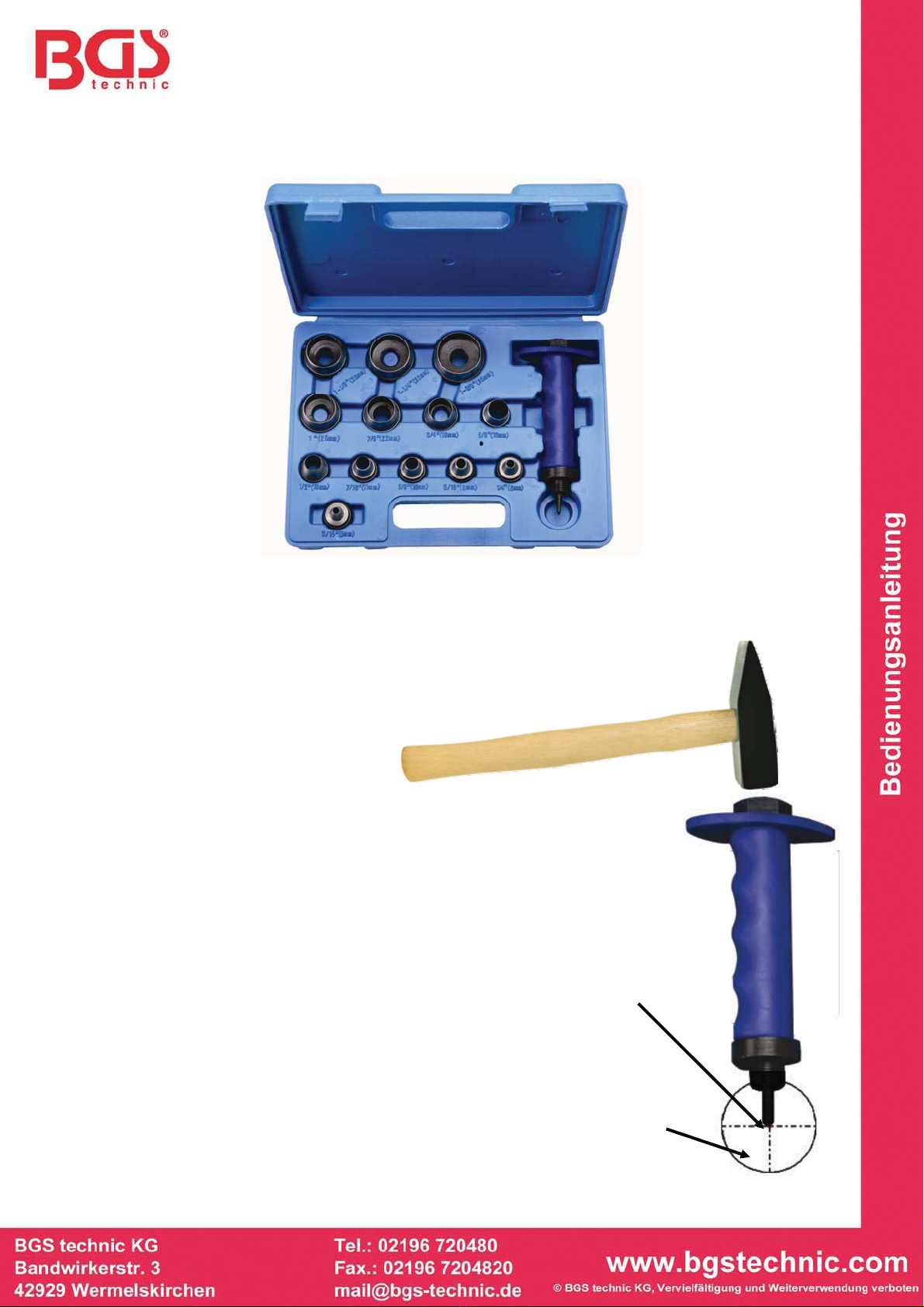

Durchmesser

der Ausstanzung

Mittelpunkt der

Ausstanzung

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 566

Hole Punch Set (14-piece)

GENERAL

This set helps punching holes in (e.g.) sealing compounds, cardboard etc.

It contains thirteen exchangeable hole punches (Ø 5 – 6 – 8 – 10 – 11 – 13 – 16 – 19 – 22 – 25 – 28 -

32 and 35 mm), a quick change punch holder with ergonomic handle design and a

spring loaded centering pin.

NOTE

Best results will be achieved when using it on an even

and flat surface.

Wood is your surface of choice because metal

or other very hard surfaces may damage your hole punches.

OPERATION

1. Mark the center of the hole to be punched out.

2. Choose the appropriate hole punch and screw it on the

punch holder.

3. Apply the spring loaded centering pin at the marked

center.

4. Hold the punch holder vertically to the work piece.

5. Hit the top of the punch holder with a hammer. Note:

Hitting too hard may damage your hole punch while

hitting too soft may not create a proper hole in your work

piece.

diameter of the

punched out hole

center of the

punched out hole
