Art. 62656

Kurbelwellen-Radialdichtring-

Werkzeug-Satz für BMW

ACHTUNG

Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,

bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem

Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,

Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für

späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung

bei, wenn Sie das Produkt an Dritte weitergeben.

VERWENDUNGSZWECK

Dieser Werkzeugsatz dient zum Erneuern des vorderen und getriebeseitigen Kurbelwellen-

Radialdichtrings an BMW Motoren N20, N26, N40, N42, N45, N45T, N46, N46T, N52, N53, N54, N55.

MODELL-LISTE

128i

2008

2013

335ci

2007

2010

X3 3.0si

2007

2010

135i

2008

2013

335i

2007

2010

X3 xDrive 28i

2011

2012

325i

2006

335is

2011

2013

X5 3.0i

2007

2010

325xi

2006

335xi

2007

2010

2008

2010

328Ci

2007

2012

525i

2006

2007

Z4 3.0i

2006

2008

328i

2007

2012

525xi

2006

2007

Z4 3.0si

2006

2008

328i xDrive

2013

528i

2008

2011

Z4 sDrive 35i

2013

328xi

2007

2012

528xi

2008

2010

Z4 sDrive 35si

2013

330i

2006

530i

2006

2007

330xi

2006

X3 3.0i

2007

2010

Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer

Internetseite: www.bgstechnic.com

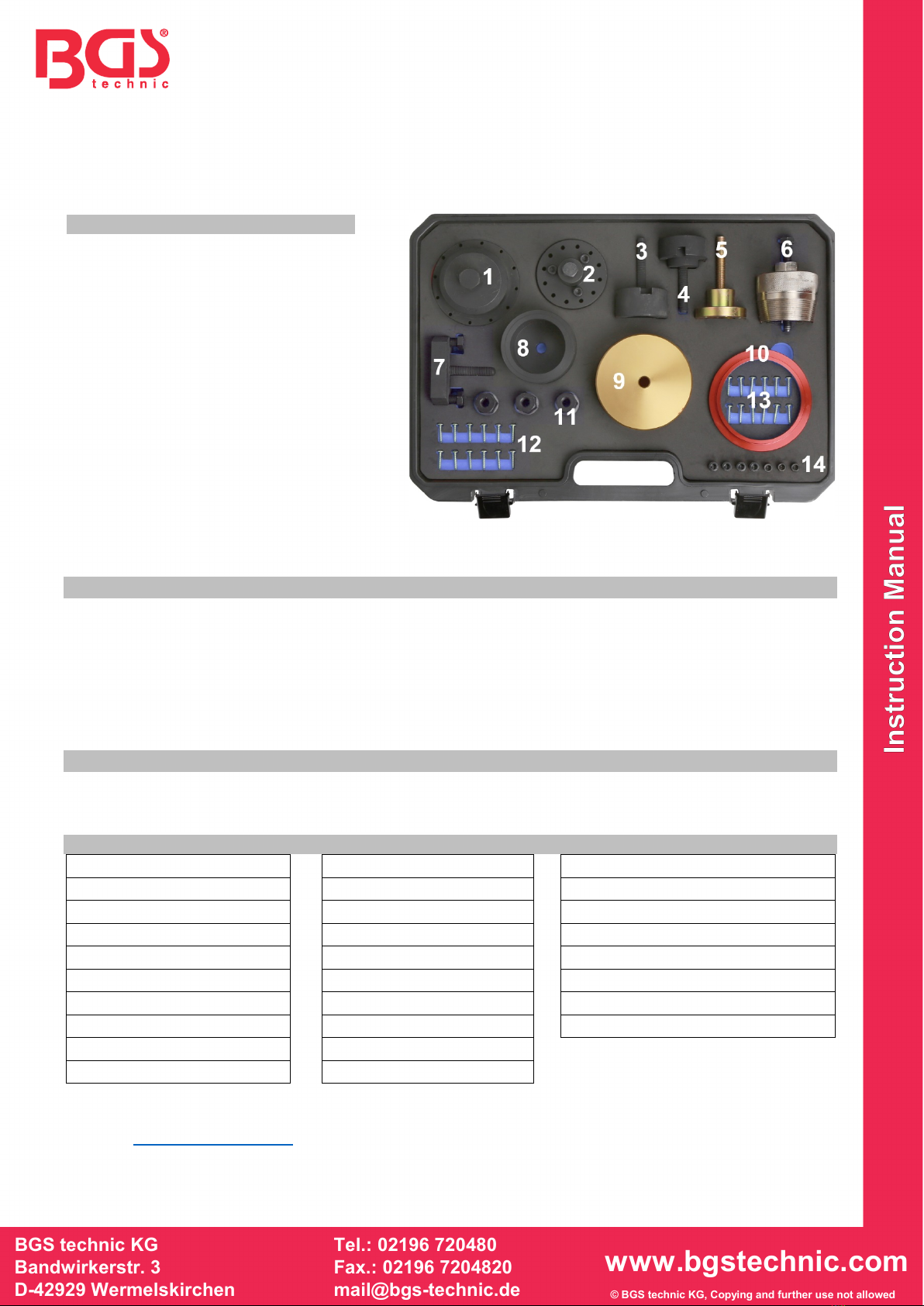

WERKZEUGE

1 Ausziehwerkzeug

2 Ausziehwerkzeug

3 Montagespindel

4 Montagespindel

5 Montagespindel

6 Ausziehwerkzeug

7 Montagespindel

8 Montagetopf

9 Montagetopf

10 Montagering

11 Spindelmutter

12 Demontageschrauben

13 Demontageschrauben

14 Befestigungsschrauben

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SICHERHEITSHINWEISE

•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.

•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen

•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.

•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.

•Legen Sie beinhaltende Werkzeuge niemals auf die Fahrzeugbatterie. Gefahr von

Kurzschluss.

•Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere

Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen

verursachen.

•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!

•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches

Starten des Motors und einen dadurch entstehenden Motorschaden und Verletzungen.

•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.

Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur

Demontage und Montage immer der fahrzeugspezifischen Serviceliteratur.

•Drehen Sie den Motor nur in normale Motordrehrichtung (im Uhrzeigersinn), soweit nicht

anders angegeben.

DEMONTAGE

Setzen Sie das Werkzeug (1) oder (2) an den Radialdichtring (A) an.

Befestigen Sie das Werkzeug mit den Schrauben (12) oder (13) zentriert am Radialdichtring (A).

Durch Drehen der Zugspindel im Uhrzeigersinn, wird der Radialdichtring (A) aus dem Sitz (B)

gezogen.

Setzen Sie das Werkzeug (6) an den Radialdichtring (A) an.

Befestigen Sie das Werkzeug, indem Sie es im Uhrzeigersinn in den Radialdichtring (A) drehen.

Durch Drehen der Zugspindel im Uhrzeigersinn, wird der Radialdichtring (A) aus dem Sitz (B)

gezogen.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

MONTAGE

Befestigen Sie die Montagespindel (3), (4) oder (5), mit aufgesetztem Radialdichtring (A), am

Kurbelwellenflansch, benutzen Sie dazu die Schrauben (14).

Schieben Sie den Montagetopf (8) oder (9), passend zum Werkzeug (3), (4) oder (5) und passend

zum Radialdichtring (A), über die montierte Montagespindel und befestigen Sie den Montagetopf

mit der Spindelmutter (11). Je nach verwendeter Werkzeugkombination ist zusätzlich der

Montagering (10) erforderlich.

Durch Drehen der Spindelmutter im Uhrzeigersinn, wird der Radialdichtring (A) in den Sitz

gedrückt.

UMWELTSCHUTZ

Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle Werkzeuge,

Zubehörteile und Verpackungen sind zu sortieren, einer Wertstoffsammelstelle zuzuführen

und umweltgerecht zu entsorgen. Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde

über Recyclingmaßnahmen. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer

umweltgerecht.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 62656

Crankshaft Seal Tool Set for BMW

ATTENTION

Read the operating instructions and all safety instructions contained therein carefully before using the

product. Use the product correctly, with care and only according to the intended purpose. Non-

compliance of the safety instructions may lead to damage, personal injury and to termination of the

warranty. Keep these instructions in a safe and dry location for future reference. Enclose the

operating instructions when handing over the product to third-parties.

INTENDED USE

This tool set serves the renewal of the front and gear-side crankshaft radial seal ring on BMW engines

N20, N26, N40, N42, N45, N45T, N46, N46T, N52, N53, N54, N55.

MODEL LIST

128i

2008

2013

335ci

2007

2010

X3 3.0si

2007

2010

135i

2008

2013

335i

2007

2010

X3 xDrive 28i

2011

2012

325i

2006

335is

2011

2013

X5 3.0i

2007

2010

325xi

2006

335xi

2007

2010

2008

2010

328Ci

2007

2012

525i

2006

2007

Z4 3.0i

2006

2008

328i

2007

2012

525xi

2006

2007

Z4 3.0si

2006

2008

328i xDrive

2013

528i

2008

2011

Z4 sDrive 35i

2013

328xi

2007

2012

528xi

2008

2010

Z4 sDrive 35si

2013

330i

2006

530i

2006

2007

330xi

2006

X3 3.0i

2007

2010

More information regarding this item and a list of suitable engines and models can be found on our

website: www.bgstechnic.com

TOOLS

1 Extraction tool

2 Extraction tool

3 Assembly spindle

4 Assembly spindle

5 Assembly spindle

6 Extraction tool

7 Assembly spindle

8 Assembly pot

9 Assembly pot

10 Assembly ring

11 Spindle Nut

12 Disassembly screws

13 Disassembly screws

14 Fastening screws

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SAFETY NOTES

•Keep children and other unauthorised persons away from the work area.

•Do not let any children play with the tool or its packaging

•Do not use the tool if parts are missing or damaged.

•Use the tool for the intended purpose only.

•Never place the contained tools on the vehicle battery. Danger of short circuit.

•Caution when working on the running engines. Loose clothing, tools and other objects may be

caught by rotating parts and cause severe injuries.

•Be careful when working on hot engines because of the risk of burn injuries!

•If you remove the ignition key before repairing, you can prevent the engine from being started

accidentally and resulting in engine damage and injuries.

•These instructions serve as brief information and never replace the workshop manual. Please

always obtain technical specifications such as torque values and instructions on disassembly

and assembly from the vehicle-specific service literature.

•Turn the engine only in the normal direction of rotation (clockwise) unless specified otherwise.

REMOVAL

Place the tool (1) or (2) on the radial seal ring (A).

Attach the tool with screws (12) or (13) centred on the radial seal ring (A).

By turning the pull spindle clockwise, the radial seal ring (A) is pulled out of the seat (B).

Attach the tool or (6) on the radial seal ring (A).

Secure the tool by turning it clockwise in the radial seal ring (A).

By turning the pull spindle clockwise, the radial seal ring (A) is pulled out of the seat (B).

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

INSTALLATION

Attach the assembly spindle (3), (4) or (5) on the crankshaft flange with radial seal ring (A) fitted.

Use screws (14) for this purpose.

Push the assembly pot (8) or (9) matching tool (3), (4) or (5) and matching radial seal ring (A) over

the assembly spindle and attach the assembly pot with spindle nut (11). Assembly ring (10) may

also be necessary depending on the tool combination used.

By turning the spindle nut clockwise, the radial seal ring (A) is pressed into the seat.

ENVIRONMENTAL PROTECTION

Recycle undesired materials instead of disposing of them as waste. All tools, accessories

and packaging should be sorted, taken to a recycling centre and disposed of in an

environmentally friendly manner. Check with your local waste disposal authority about

recycling measures. Dispose of this product in an environmentally friendly manner at the

end of its life

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 62656

Jeu d’outils pour bague d’étanchéité radiale de

vilebrequin pour BMW

ATTENTION

Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.

Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.

Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des

dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de

pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le

transmettez à des tiers.

UTILISATION PRÉVUE

Ce jeu d’outils sert à remplacer la bague d’étanchéité radiale frontale et côté transmission du

vilebrequin de moteurs BMW N20, N26, N40, N42, N45, N45T, N46, N46T, N52, N53, N54, N55.

LISTE DES MODÈLES

128i

2008

2013

335ci

2007

2010

X3 3.0si

2007

2010

135i

2008

2013

335i

2007

2010

X3 xDrive 28i

2011

2012

325i

2006

335is

2011

2013

X5 3.0i

2007

2010

325xi

2006

335xi

2007

2010

2008

2010

328Ci

2007

2012

525i

2006

2007

Z4 3.0i

2006

2008

328i

2007

2012

525xi

2006

2007

Z4 3.0si

2006

2008

328i xDrive

2013

528i

2008

2011

Z4 sDrive 35i

2013

328xi

2007

2012

528xi

2008

2010

Z4 sDrive 35si

2013

330i

2006

530i

2006

2007

330xi

2006

X3 3.0i

2007

2010

D’autres informations à propos de cet article et une liste des moteurs et modèles pris en charge sont

disponibles à notre site Web : www.bgstechnic.com

OUTILS

1 Outil d'extraction

2 Outil d'extraction

3 Broche de montage

4 Broche de montage

5 Broche de montage

6 Outil d'extraction

7 Broche de montage

8 Pot de montage

9 Pot de montage

10 Bague de montage

11 Écrou de vis de traction

12 Vis de démontage

13 Vis de démontage

14 Vis de fixation

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

CONSIGNES DE SÉCURITÉ

•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de

travail.

•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage

•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.

•N’utilisez l’outil qu’aux fins prévues.

•Ne posez jamais les outils de ce jeu sur la batterie du véhicule. Risque de court-circuit.

•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement.

Les vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en

rotation et provoquer de graves blessures.

•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque

de brûlures !

•Retirez la clé de contact avant de commencer la réparation afin d'empêcher le démarrage non

intentionné du moteur avec le risque de dommages du moteur et de blessures en résultant.

•Ces instructions sont fournies à titre d’information brève, elles ne remplacent en aucun cas un

manuel d’atelier. Veuillez toujours observer les données techniques, comme les valeurs de

couple, instructions de démontage et montage, etc., contenues dans les documents d’atelier

de votre véhicule spécifique.

•Faites tourner le moteur uniquement dans le sens de rotation normal (sauf indication contraire,

le sens des aiguilles d’une montre.

DÉMONTAGE

Placez l’outil (1) ou (2) sur la bague d’étanchéité radiale (A).

Fixez l’outil au moyen des vis (12) ou (13) centrées sur la bague d’étanchéité radiale (A).

La bague d’étanchéité radiale (A) est retirée de son support (B) quand la vis de traction est tournée

dans le sens des aiguilles de la montre.

Placez l’outil ou (6) sur la bague d’étanchéité radiale (A).

Fixez l’outil en le tournant dans le sens des aiguilles de la montre dans la bague radiale (A).

La bague d’étanchéité radiale (A) est retirée de son support (B) quand la vis de traction est tournée

dans le sens des aiguilles de la montre.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

MONTAGE

Fixez la broche de montage (3), (4) ou (5) avec la bague d’étanchéité radiale (A) superposée sur le

collier du vilebrequin en utilisant les vis (14).

Glissez le pot de montage (8) ou (9) assorti à l’outil (3), (4) ou (5) et assorti à la bague d’étanchéité

radiale (A) sur la broche de montage montée et fixez le pot de montage au moyen de l’écrou de vis

de traction (11). Selon les outils utilisés, une bague de montage (10) est également nécessaire.

La bague d’étanchéité radiale (A) est repoussée dans son support quand la vis de traction est

tournée dans le sens inverse des aiguilles de la montre.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières indésirables au lieu de les jeter comme déchets. Tous les outils,

accessoires et emballages doivent être triés, envoyés à un point de collecte de recyclage

et éliminés dans le respect de l’environnement. Consultez votre autorité locale de gestion

des déchets à propos des mesures de recyclage à appliquer. Éliminez ce produit de façon

écologique à la fin de sa vie utile.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 62656

Juego de herramienta para el retén de sellado radial

del cigüeñal para BMW

ATENCIÓN

Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar

el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso

previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la

anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras

consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.

USO PREVISTO

Este juego de herramientas sirve para sustituir el retén radial del cigüeñal delantero del lado de la

transmisión en los motores BMW N20, N26, N40, N42, N45, N45T, N46, N46T, N52, N53, N54, N55.

LISTA DE MODELOS

128i

2008

2013

335ci

2007

2010

X3 3.0si

2007

2010

135i

2008

2013

335i

2007

2010

X3 xDrive 28i

2011

2012

325i

2006

335is

2011

2013

X5 3.0i

2007

2010

325xi

2006

335xi

2007

2010

2008

2010

328Ci

2007

2012

525i

2006

2007

Z4 3.0i

2006

2008

328i

2007

2012

525xi

2006

2007

Z4 3.0si

2006

2008

328i xDrive

2013

528i

2008

2011

Z4 sDrive 35i

2013

328xi

2007

2012

528xi

2008

2010

Z4 sDrive 35si

2013

330i

2006

530i

2006

2007

330xi

2006

X3 3.0i

2007

2010

Encontrará más información sobre el artículo y una lista de los motores y modelos adecuados en

nuestra página web: www.bgstechnic.com

HERRAMIENTAS

1 herramienta de extracción

2 herramienta de extracción

3 Husillo de montaje

4 Husillo de montaje

5 Husillo de montaje

6 herramienta de extracción

7 Husillo de montaje

8 Copa de montaje

9 Copa de montaje

10 Anillo de montaje

11 Tuerca de husillo

12 Tornillos de desmontaje

13 Tornillos de desmontaje

14 Tornillos de fijación

Table des matières

Langues :

Autres manuels BGS technic Outils électriques

BGS technic

BGS technic 950 Manuel utilisateur

BGS technic

BGS technic 62635 Instructions d'installation et d'utilisation

BGS technic

BGS technic 8656 Manuel utilisateur

BGS technic

BGS technic 8650 Manuel utilisateur

BGS technic

BGS technic 9388 Manuel utilisateur

BGS technic

BGS technic 70111 Manuel utilisateur

BGS technic

BGS technic 3650 Manuel utilisateur

BGS technic

BGS technic BGS 65630 Manuel utilisateur

BGS technic

BGS technic 2086 Manuel utilisateur

BGS technic

BGS technic 7177 Manuel utilisateur

BGS technic

BGS technic 8704 Manuel utilisateur

BGS technic

BGS technic 3335 Manuel utilisateur

BGS technic

BGS technic BGS 3236 Manuel utilisateur

BGS technic

BGS technic 1689 Manuel utilisateur

BGS technic

BGS technic 70057 Manuel utilisateur

BGS technic

BGS technic 9948 Manuel utilisateur

BGS technic

BGS technic 1708 Manuel utilisateur

BGS technic

BGS technic 3234 Manuel utilisateur

BGS technic

BGS technic 9373 Manuel utilisateur

BGS technic

BGS technic 3255 Manuel utilisateur

BGS technic

BGS technic BGS 70208 Manuel utilisateur

BGS technic

BGS technic 8681 Manuel utilisateur

BGS technic

BGS technic 62630-1 Manuel utilisateur

BGS technic

BGS technic 8837 Manuel utilisateur

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
