Beta 599DGT-A/10 Manuel utilisateur

599DGT-A/10

ISTRUZIONI PER L’USO

INSTRUCTIONS FOR USE

MODE D’EMPLOI

INSTRUCCIONES

INSTRUÇÕES DE USO

DGEBRAUCHSANWEISUNG

INSTRUKCJA OBSLUGI

HASZNÁLATI ÚTMUTATÓ

NL GEBRUIKSAANWIJZING

ISTRUZIONI PER L’USO

1. Testa cricchetto reversibile

2. Inversione

3. Display LCD

4. Segnalatore acustico

5. Porta di comunicazione

6. Pulsanti

7. Vano batteria

8. Coperchio batteria

9. Quadro 1/2”

10. Impugnatura antiscivolo

11. Indicatori LED

12. Valore coppia/angolo di serraggio

13. Numero di memorizzazione

14. Unità (N-m,ft-lb,in-lb,kg-cm,“ ° ”)

15. Modalità picco-traccia

16. Pulsante accensione/cancella

17. Pulsanti di selezione memorizzazioni

18. Pulsate unità/impostazioni

19. Pulsanti freccia.

BETA 599 DGT-A/10

Chiave dinamometrica elettronica a lettura diretta di coppia e angolo

FUNZIONI PRINCIPALI

– Lettura digitale del valore della coppia e dell’angolo di serraggio

– Precisione +/- 2% e +/- 2° (rotazione di 90° alla velocità di 30°/sec)

– Funzionamento in senso destrorso e sinistrorso

– Selezione delle modalità picco (peak hold) e traccia (track)

– Segnalatore acustico e indicatore LED per la coppia o l’angolo di serraggio desiderati pre-impostabili

– 5 unità di misura selezionabili (N-m, ft-lb, in-lb, kg-cm, “ ° ”)

– Attivazione funzione auto-spegnimento dopo circa 2 minuti di inattività

– Compatibilità con batterie ricaricabili

NOMI E FUNZIONI DEI COMPONENTI

347

Modello

N°.

Range di

funzionamento

(N-m)

Attacco

quadro

(pollici)

Range di

impostazione

allarme

(N-m)

Lunghezza

(mm)

599 DGT-A/10 20-100 1/2” 10-100 413

Beta 599 DGT-A/10

Precisione destrorso: ±2%

sinistrorso: ±2%

Modalità di funzionamento Picco (Peak Hold)/Traccia (Track)

Selezione unità N-m, ft-lb, in-lb, kg-cm, “ ° “

Tipologia testa Cricchetto reversibile

Denti corona 72

Pulsanti 5

LED luminoso 12 LED/ 2 rossi + 10 verdi

Batteria AA x 2

Durata batteria (Funzionamento continuo) ~ 110 ore

Durata batteria (Standby) ~ 1 anno

Temperatura di esercizio -10°C / 60°C

Temperatura di stoccaggio -20°C / 70°C

Umidità Fino al 90% senza condensazione

CARATTERISTICHE TECNICHE

Batteria e coperchio

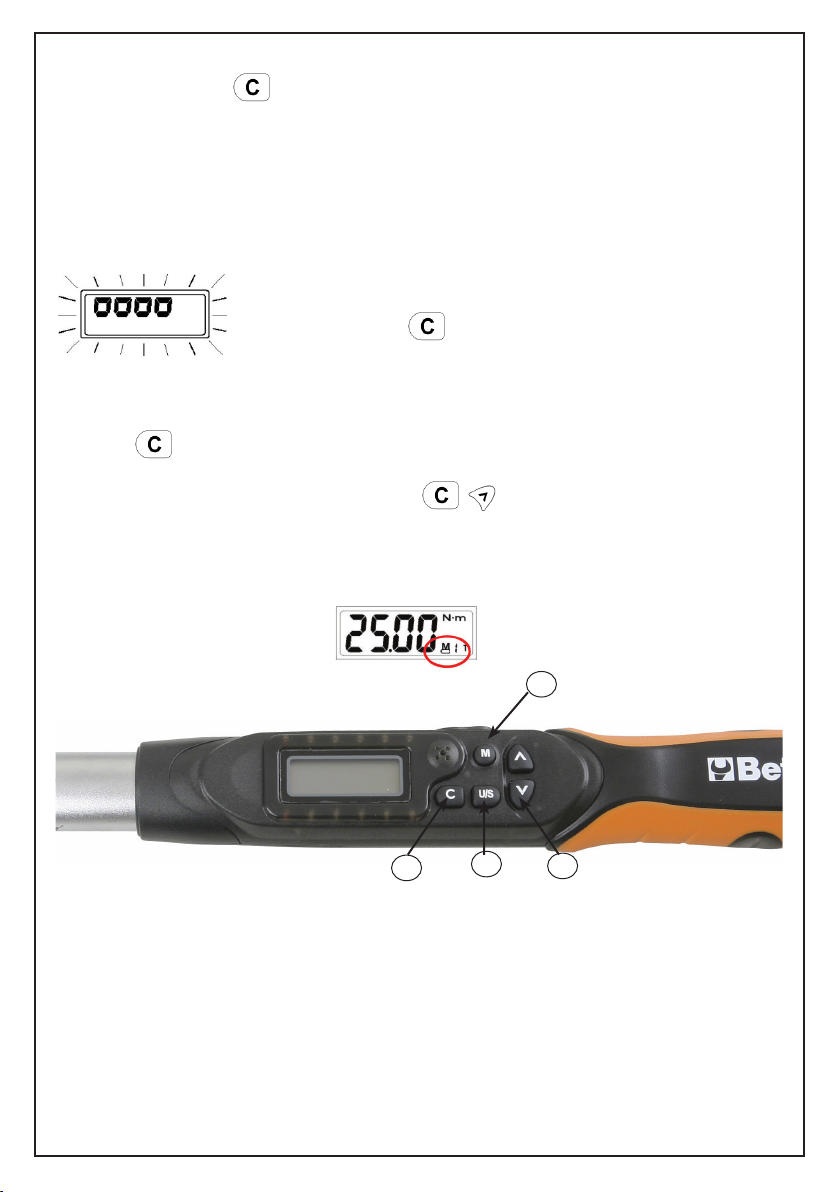

ACCENSIONE E RESET DELLA CHIAVE

– Premere per accendere la chiave dinamometrica digitale.

– In modalità “coppia” apparirà un valore pre-impostato

– In modalità “angolo” apparirà inizialmente sullo schermo un valore “zero” ed in seguito un valore

d’angolo pre-impostato

INSTALLAZIONE BATTERIA

– Rimuovere il coperchio batteria.

– Inserire due batterie R6/AA facendo combaciare le polarità -/+ della batteria con il vano batteria.

– Rimettere il coperchio batteria e ruotarlo fino a serrarlo come indicato nelle seguenti figure.

– Premere abitualmente per resettare la chiave dinamometrica digitale prima di utilizzarla.

ATTENZIONE:

Qualora alla chiave dinamometrica venga applicata una forza esterna durante le operazioni di

accensione/reset o riattivazione, in memoria sarà presente uno scarto di coppia iniziale.

IMPORTANTE:

Quando si usa la chiave in modalità “angolo” quest’ultima deve essere posizionata orizzontalmente su

un piano prima di qualsiasi tentativo di modica dei valori. Qualora non si rispettasse questa indicazio-

ne, una serie di indicatori d’angolo inizierà a lampeggiare sul quadrante:

Per riavviare premere

ATTIVAZIONE IN MODALITÀ STAND-BY

– La chiave entrerà in modalità stand- by dopo circa 2 minuti di inattività per consentire un risparmio

di energia.

Premere per riattivare la chiave durante la modalità stand-by.

RESET DELLA CHIAVE

– Se la chiave non funziona normalmente, premere insieme per resettare la chiave.

SEGNALAZIONE BATTERIA SCARICA

– Se la tensione della batteria è inferiore a 2.3 volt, la chiave visualizza un simbolo batteria e dopo

qualche attimo si spegne.

IMPOSTAZIONI

1 - Memorizzazioni

2 - Selezione/impostazione unità di misura

3- Impostazione coppia/angolo di serraggio

4 - Accensione/Cancella

Note:

1. Si possono impostare no ad un massimo

di 9 memorizzazioni

Preimpostazione valore

FASE 3: IMPOSTAZIONE VALORI

Aumentare valore angolo

Aumento valore coppia

Memorizzazione: M1

Premere

Memorizzazione: M2

Premere

Memorizzazione: M3

Memorizzazione: M9



Cambio

automatico

Premere

Diminuire valore angolo

Premere

Diminuire valore coppia

FASE 1: MEMORIZZAZIONI

Premere

Preimpostazione unità: Nm

Selezione unità: in-lb

Selezione unità: ft-lb

Selezione unità: kg-cm

FASE 2: SELEZIONE UNITÀ DI MISURA

* Nota 1

FASE 4: SELEZIONE MODALITÀ

PICCO / TRACCIA

Modalità traccia

Premere a lungo

Modalità picco/traccia

Premere per la selezione

Modalità picco/traccia

Premere

* Nota 1

Registrazione N°.

Premere

* Nota 1

Cancellare registrazioni

Premere

* Nota 2

N°. di misurazioni

Premere

Comunicazione

Premere

Modalità picco

Comunicazione

(Uscita)

Note:

1. Si prega di ignorare questa procedura e

passare alla fase successiva.

2. Conteggio della registrazione: questa fun-

zione conta quante volte è stata utilizzata

la chiave, ma il conteggio avviene solo

quando si applica no al 60% della coppia

massima. Questa registrazione non è can-

cellabile no alla ricalibrazione.

La funzione conterà no a 65.000 misura-

zioni.

Per quanto riguarda il numero di misura-

zioni, la seguente gura indica che il con-

teggio registrato è 10100. (No-1 signica

10000 volte, No-2 signica 20000 volte e

così via ...)

Cambio automatico

Note:

1. Se compare il messaggio , signica che a questa chiave è stato applicato oltre il 110%

della coppia indicata nelle caratteristiche tecniche.

2. Impostare il valore dell’angolo a per entrare in modalità coppia. Quindi la modalità

traccia è effettiva.

3. Quando viene raggiunto l’80% del valore della coppia desiderata, il LED verde inizia a lam

peggiare e viene emesso a intermittenza un segnale acustico.

4. Quando viene raggiunto il 99,5% della coppia desiderata, il segnale acustico suona in modo

costante, il LED verde smette di lampeggiare e rimane acceso. Si accende anche il LED rosso.

FUNZIONAMENTO MODALITÀ TRACCIA (TRACK)

(Avvio)

* Nota 1

* Nota 2

Impostare valore coppia

Applicazione coppia

Valore coppia corrente

Raggiungimento 80% coppia desiderata

Valore coppia corrente

((…((… …))…)) ((…((… …)) …))

* Nota 3

LED verde

Raggiungimento 80% coppia desiderata

Segnalatore acustico

(((((((( )))))))) ((((((( )))))))

LED rosso

Raggiungimento coppia desiderata

Segnalatore acustico

* Nota 4

INIZIO

Raggiungimento

coppia desiderata

Note:

1. Se compare il messaggio , signica che a questa chiave è stato applicato oltre il 110%

della coppia massima.

2. Se compare , signica che la memoria della chiave è piena e nessun altro valore può esse

re registrato. Si prega di fare riferimento alla sezione “Registrazione valori modalità picco” per

eliminare le vecchie registrazioni.

3. Quando viene raggiunto l’80% del valore della coppia desiderata, il LED verde inizia a lampeggia

re e viene emesso a intermittenza un segnale acustico.

4. Quando viene raggiunto il 99,5% della coppia di riferimento, il segnale acustico suona in modo

costante, il LED verde smette di lampeggiare e rimane acceso. Si accende anche il LED rosso.

Applicazione coppia

Raggiungimento 80% coppia desiderata

Impostare valore coppia

Valore coppia

corrente

(Peak hold)

Segnalatore

acustico

Segnalatore

acustico

LED verde

Raggiungimento 80% coppia desiderata

LED rosso

Raggiungimento coppia desiderata

Registrazione

FUNZIONAMENTO MODALITÀ PICCO (PEAK HOLD)

INIZIO

(Avvio)

* Nota 1

* Nota 2

Applicare coppia

Rilasciato

Lampeggiante

((…((… …))…)) ((…((… …)) …))

* Nota 3

Raggiungimento coppia desiderata

(((((((( )))))))) ((((((( )))))))

* Nota 4

Modalità picco/traccia

Pressione prolungata

Selezione modalità picco/traccia

Premere

(Cancella)

Cambio

automatico

Premere

Valore memorizzazione

Cancella memorizzazione

No. memorizzazione

Premere

(Rinuncia)

Cancellato

Cambio

automatico

Comunicazione

Premere

Comunicazione

Premere

(Uscita)

Note:

1. Il sistema di memorizzazione valori

“modalità a picco” può essere

utilizzato anche per la” modalità

a traccia”.

2. Se si sta usando la modalità a

picco il display potrebbe segnala-

re .

Andare alla fase successiva.

3. Se non ci sono memorizzazione

apparirà la scirtta .

4. La modalità di comunicazione

viene utilizzata per il caricamento

dei dati registrati sul PC.

5. La modalità di comunicazione vie-

ne anche utilizzata per la calibra-

zione della chiave dinamometrica.

Modalità picco/traccia

MEMORIZZAZIONE VALORI MODALITÀ PICCO (PEAK HOLD)

* Nota 1

* Nota 2

* Nota 3

* Note 4 e 5

Note:

1. Tenere la chiave dinamometrica ferma in posizione orizzontale quando si entra nella “modalità angolo”.

2. Dopo pochi secondi partirà la “modalità angolo” e lampeggerà .

3. Quando si entra nella “modalità angolo” premere “up” o “down” per impostare i valori di coppia e angolo

desiderati.

4. Al rilascio della chiave, nella “modalità angolo”, il display segnalerà il valore di coppia corrispondente con

i LED lampeggianti.

5. Al raggiungimento dell’80% del valore impostato, i LED verdi inizieranno a lampeggiare e inizierà un

suono a intermittenza.

6. Al raggiungimento del 99,5% del valore impostato, il suono diventerà continuo e i LED verdi smetteranno

di lampeggiare rimanendo accesi insieme ai LED rossi.

7. Premere il tasto “M” per registrare il valore dell’angolo raggiunto.

Lampeggiante

Forza di rilascio

Applicare no alla coppia desiderata e ruotare.

Raggiunto l’80% dell’angolo desiderato

Applicare no alla coppia desiderata e ruotare

Coppia corrente

Raggiunto l’80% dell’angolo

desiderato

Angolo corrente

Raggiunto l’angolo desiderato

Forza di rilascio

Angolo corrente

Premere

((…((… …)) …))

Coppia corrente

((…((… …)) …))

INIZIO

* Nota 1

* Nota 2

* Nota 3

Attendere 1 secondo

Cambiamento

automatico

* Note 4 e 7

* Nota 5

Cambiamento

automatico

* Nota 6

Impostare angolo

desiderato

Cambiamento

automatico Impostare coppia

FUNZIONAMENTO MODALITÀ LETTURA ANGOLO
