B-Tech BTF844 Mode d’emploi

B-TECH AV MOUNTS

www.btechavmounts.com

CONTENTS

INSTALLATION TOOLS REQUIRED

BTF844

INSTALLATION GUIDE & PARTS LIST

This Pack Contains 1 Floor Stand

Installation Safety Notes.....................................................................................................................2

Parts List.............................................................................................................................................4

Installation Instructions.......................................................................................................................6

Product Dimensions..........................................................................................................................14

B-Tech Contact Details.....................................................................................................................16

PLEASE KEEP THIS FOR FUTURE REFERENCE

FEATURES

Ɣ)UHHVWDQGLQJIORRUVWDQGGHVLJQHGWRPRXQWIODWVFUHHQV

side by side

ƔRecommended screen size: 39" to 46"

Ɣ0D[ZHLJKWNJSHUVFUHHQ

ƔSuitable for screens with VESA®QRQ9(6$IL[LQJVXSWRPP

Ɣ'LPHQVLRQVW.PPH. 1841mm D. PP

Ɣ,QFOXGHV9&VKHOIZKLFKFDQEHIL[HGGLUHFWO\WRWKHFROXPQ

Ɣ6XSSOLHGZLWKDGMXVWDEOHOHYHOOLQJIHHWWRDFFRPPRGDWHXQHYHQ

floor surfaces

Ɣ&DQDOVREHEROWHGWRWKHIORRU

Ɣ,QWHUIDFHDUPVIHDWXUHKHLJKWDGMXVWPHQWVFUHZVWRKHOSOHYHO

the screens

Ɣ6DIHW\VFUHZVKHOSSUHYHQWXQDXWKRULVHGVFUHHQUHPRYDO

Ɣ,QWHJUDWHGFDEOHPDQDJHPHQW

Ɣ6LPSOHµKRRNRQ¶VFUHHQLQVWDOODWLRQ

Ɣ$OOPRXQWLQJKDUGZDUHLQFOXGHG

46"

116cm

30kg

VESA

400

PER SCREEN

UNIVERSAL TWIN SCREEN VC STAND

Crosshead

screwdriver

Knife

BTF844

PARTS LIST

345

PART NAMEREF QTY

FREE STANDING BASE

HOLE CAP

M8 WASHER

M8 x 50mm SCREW

5AF HEX KEY

BASE

JOINING PLATE

M8 SLIDING NUT

M8 x 16mm SCREW

5AF HEX KEY

JOINING KIT

180cm VERTICAL COLUMN

180cm PLASTIC SLOT INSERT

CABLE COVER

END CAP

M8 SLIDING NUT

M8 x 12mm SCREW

COLUMN

219

150cm MOUNTING RAIL

END CAP

RAIL

SHELF

M4 x 25mm SCREW

M4 x 12mm SCREW

M6 x 16mm SCREW

M4 x 40mm SCREW

M6 x 40mm SCREW

M6 x 25mm SCREW

M8 x 25mm SCREW

M8 x 16mm SCREW

MULTIWASHER

M8 x 40mm SCREW

13mm SPACER

5mm SPACER

24mm SPACER

SCREEN FIXING KITREF QTY

21 2

SCREEN INTERFACE ARM

5AF LONG HEX KEY

SCREEN INTERFACE KIT

M8 x 12mm SCREW

SHELF

PLEASE KEEP THIS FOR FUTURE REFERENCE

KLM

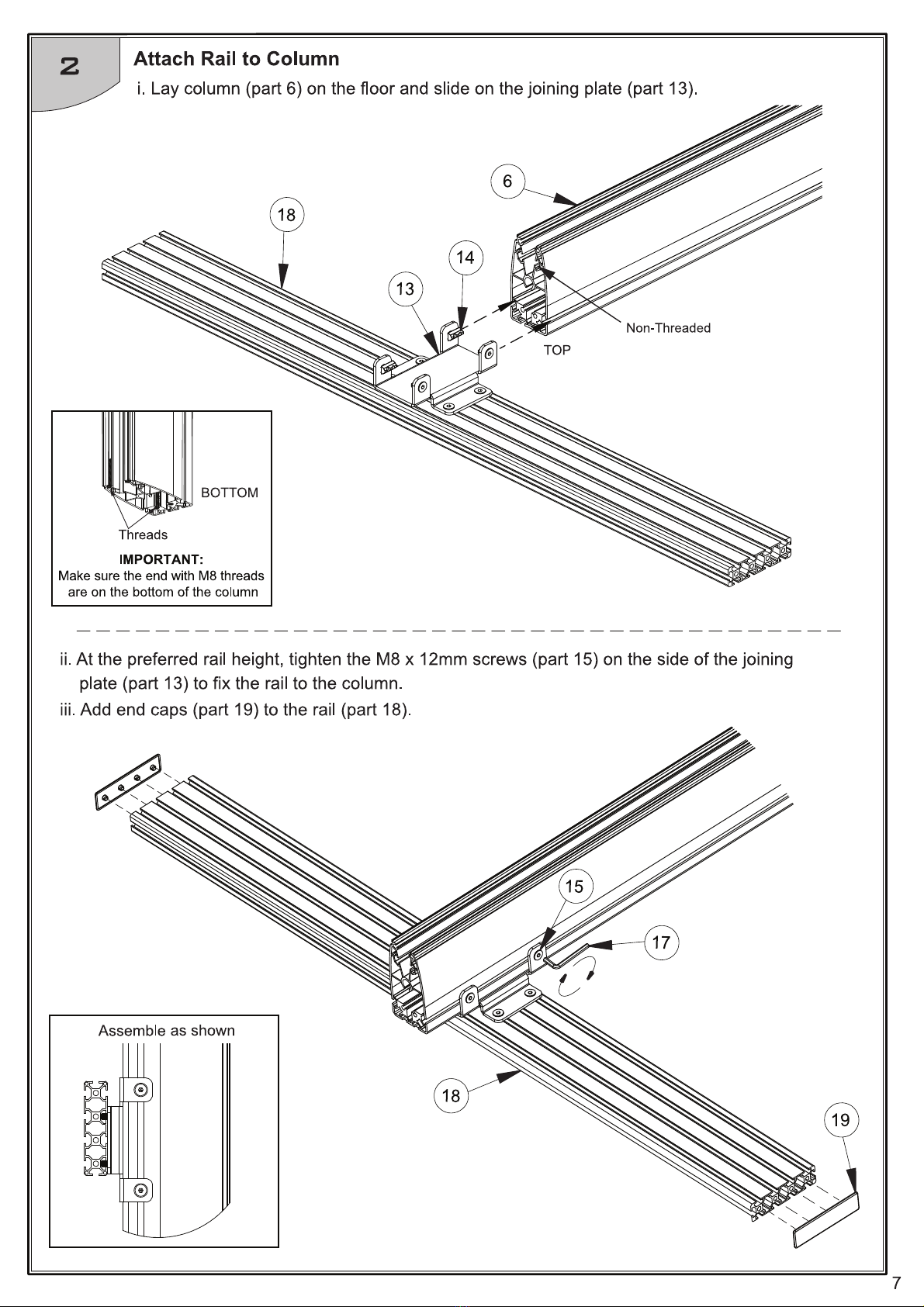

Assemble Column to Base

GROUND ANCHOR

CONCRETE FLOOR

Optional: Bolting the Stand to the floor

Remove the hole caps (part 2) and adjustable rubber feet from the base (part 1).

Pre-drill holes in floor and using suitable ground anchor fixings (not supplied), fix stand to floor.

Attach the column (part 6) to the base (part 1) using theM8 washers (part 3), M8 x 50mm screws

(part 4) and the 5AF hex key (part 5). Once base is fixed, return the stand to an upright position.

ADJUSTABLE

RUBBER FOOT
