INSTALLATION GUIDE

FRAN

AIS

日本語

Ceiling Mount

for

AXIS 216FD Network Camera

AXIS P3301 Network Camera

Drop Ceiling Mount Installation Guide Page 3

ENGLISH

This document contains instructions for installing the Drop Ceiling Mount for the AXIS 216FD and

AXIS P3301 Network Cameras. Please read the complete guide before installation.

To install the cameras on the network, please see the respective Installation Guides. For other

details about the camera, see the User’s Manual, available from www.axis.com/techsup, or from the

AXIS Network Video Product CD.

Package contents

• Outer ceiling bracket • Inner ceiling bracket • Plastic dome cover

• 6 Mounting screws (2 pcs

M3x60, 2 pcs M3x10, 2 pcs

M4x10)

• Drop Ceiling Mount

Installation Guide (this

document)

• Hole template

• Safety wire & M4x6

screw

Total weight (camera plus ceiling mount): 0.82 kg

(1.8 lb)

Ceiling thickness: 9-60mm (0.35”-2.4”)

Ceiling hole diameter: 154-160mm (6.1”-6.3”)

Specifications

All measurements in millimeters

Page 4 Drop Ceiling Mount Installation Guide

Install the drop ceiling mount

1. If possible, remove the ceiling tile in which the drop ceiling mount is to be fitted.

2. For greater security, the camera can be secured using the

supplied safety wire. Attach the end with the lock to a suitable

point in the ceiling above the drop ceiling.

3. Use the supplied template to mark the position for the 154 mm

hole in the ceiling tile. Remove the protective paper, fix to ceiling

tile and cut around the template.

Notes:

The combined weight of the camera and ceiling mount is 0.82 kg

(1.8 lb). Check that the ceiling material is strong enough to sup-

port this weight. The thickness of the ceiling should be 9-60mm

(0.35”-2.4”).

4. Tilt and insert the outer ceiling bracket through the hole, and

then pull it into place. The bracket should be positioned so that

the 3 vertical tabs point downwards in the hole.

5. Pull all of the required cables (network, power) and the safety wire down through the hole,

ready for connection.

Attach to ceiling

Attach to camera

Ceiling tile

Outer ceiling bracket

Hole diameter 154-160mm

Drop Ceiling Mount Installation Guide Page 5

ENGLISH

6. Screw the 2 M3x60 screws into the holes on the 2 horizontal tabs, visible from below.

7. Attach the safety wire to the camera, using the supplied M4x6 screw.

Insert M3x60 screws

(Viewed from below)

Page 6 Drop Ceiling Mount Installation Guide

8. Using the 2 supplied M4x10 screws, mount the camera on the inner ceiling bracket, as

illustrated here. Do not overtighten the screws, as this may damage the camera.

9. Referring to the AXIS 216FD/AXIS P3301 Installation Guides, connect the required cabling to

the appropriate connectors on the camera.

Inner ceiling bracket

Screw slot

M4x10

Drop Ceiling Mount Installation Guide Page 7

ENGLISH

10. Lift and turn the inner bracket (with camera) so that the screws on the outer bracket enter the

screw slots on the inner bracket. Make sure that the screws go all the way to the back of the

slots.

11. Gently tighten the screws so that the ceiling tile is held between the inner and outer brackets.

Check that none of the cabling is trapped by the brackets.

12. Referring to the AXIS 216FD/AXIS P3301 Installation Guide, adjust the position of the camera.

13. Slide the black protective shield on the inside of the dome cover so that the camera view is not

obstructed.

Align slots

with

screws Align slots

with screws

Page 8 Drop Ceiling Mount Installation Guide

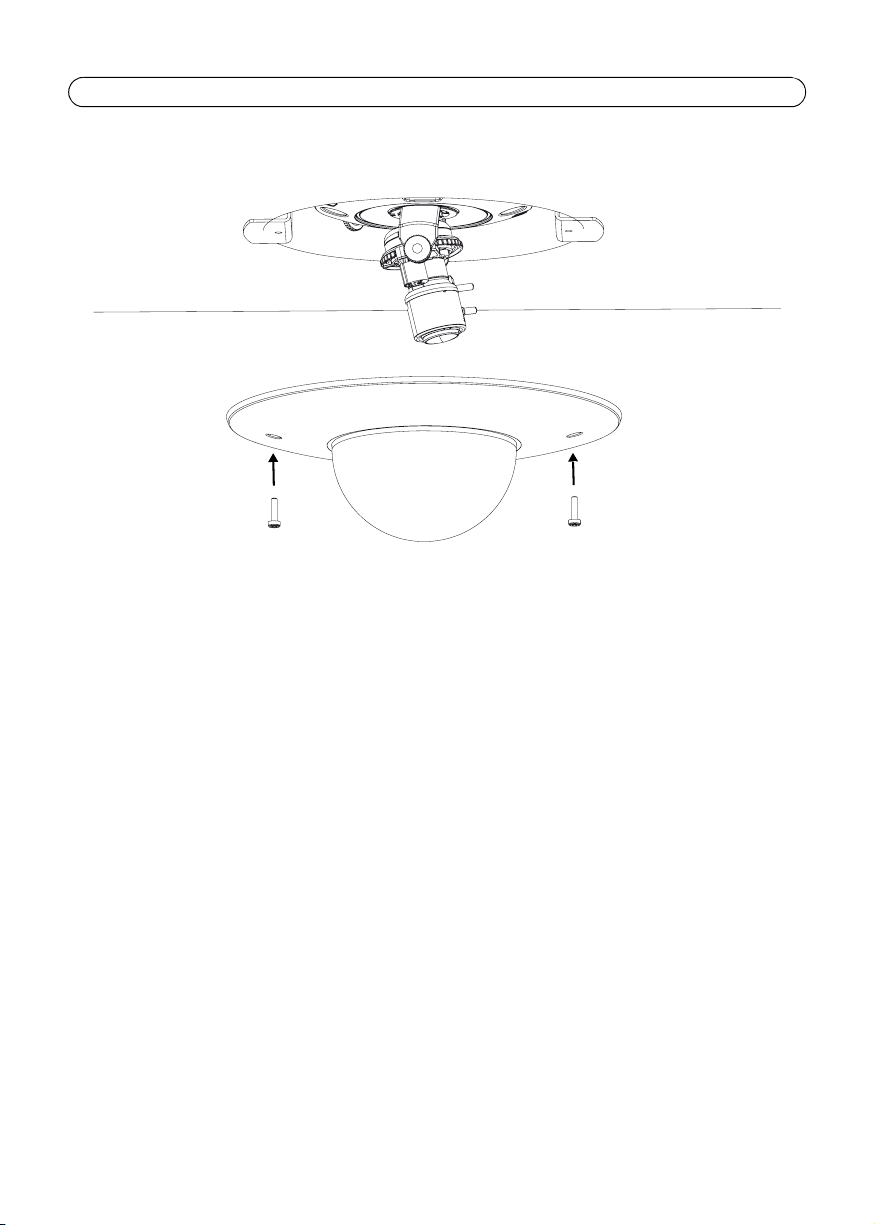

14. Attach the dome cover using the 2 supplied M3x10 screws.

15. For instructions on how to install the camera on your network, please see the AXIS 216FD and

AXIS P3301 Installation Guides.

M3x10

Guide d'installation du support pour faux-plafond Page 9

FRAN

AIS

Ce document contient des instructions sur l'installation du support pour faux-plafond de la Caméra

réseau AXIS 216FD/AXIS P3301. Lisez attentivement la totalité du guide avant de commencer

l'installation.

Pour installer la caméra sur le réseau, reportez-vous au Guide d'installation AXIS 216FD/ AXIS

P3301. Pour d'autres informations sur l'utilisation de la caméra, reportez-vous au Manuel de

l'utilisateur, disponible sur www.axis.com/techsup ou sur le CD du produit vidéo réseau Axis.

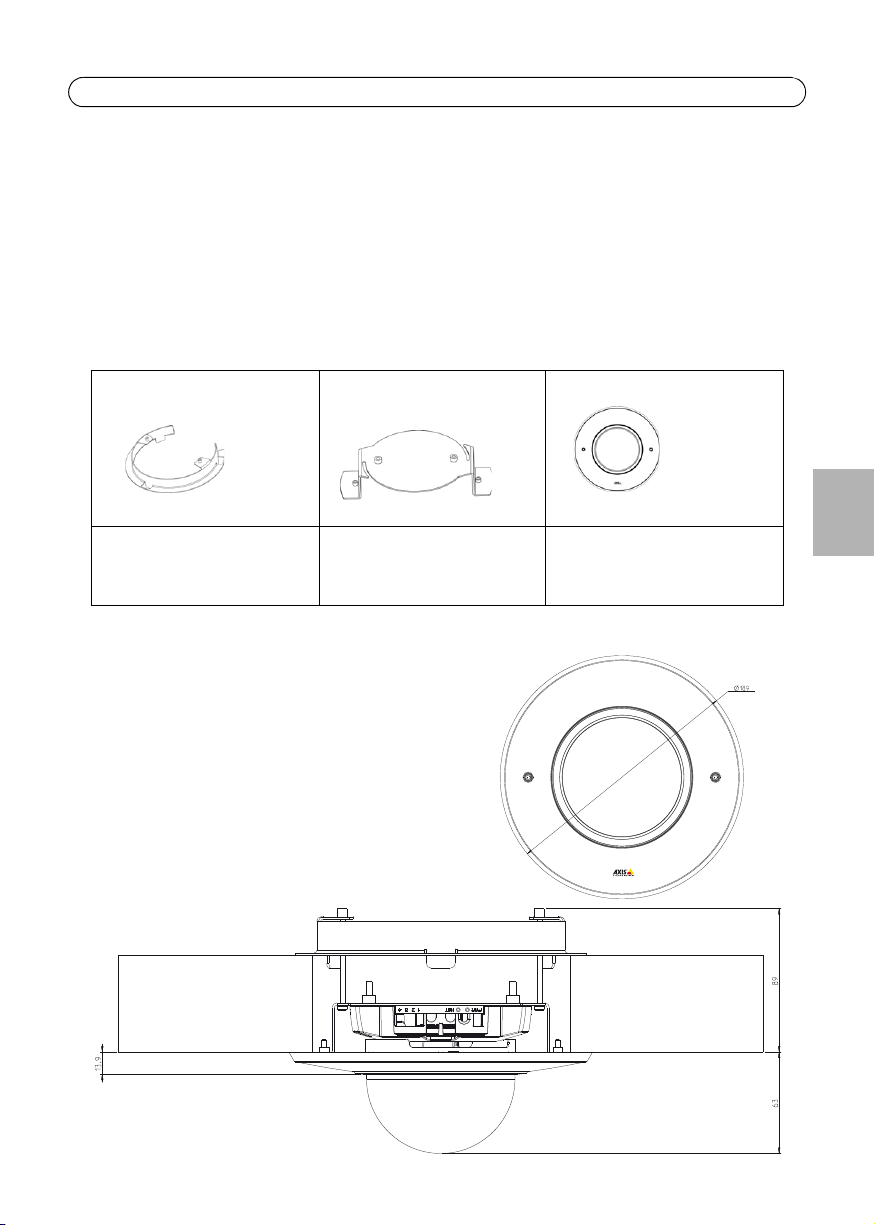

Contenu de l'emballage

• Support de plafond

extérieur

• Support de plafond

intérieur

• Capot de dôme en plastique

• 6 vis de montage (2 vis

M3x60, 2 vis M3x10, 2 vis

M4x10)

• Guide d'installation du

support pour faux-plafond

(le présent document)

•Gabaritdetrou

• Fil de sécurité et vis M4x6

Poids total (caméra plus support plafond): 0.82 kg (1.8 lb)

Épaisseur du plafond : 9-60 mm (0.35-2.4”)

Diamètre du trou (plafond) : 154-160 mm (6.1-6.3”)

Spécifications

Page 10 Guide d'installation du support pour faux-plafond

Installez le support pour faux-plafond

1. Si possible, retirez la dalle de plafond à laquelle le support pour faux-plafond doit être fixé.

2. Pour plus de sécurité, la caméra peut être fixée à l'aide du fil de

sécurité fourni. Reliez l'extrémité comportant le mécanisme de

verrouillage à un endroit approprié du plafond, au-dessus du

faux-plafond.

3. Utilisez le gabarit fourni pour marquer la position du trou de 154

mm sur la dalle de plafond. Retirez la protection, fixez le gabarit

à la dalle de plafond et découpez autour du gabarit.

Notes:

Le poids total de la caméra et du support plafond est de

0.82 kg. Vérifiez que le matériau du plafond est assez résistant

pour supporter ce poids. L'épaisseur du plafond doit être de 9-60

mm.

4. Inclinez le support de plafond extérieur et insérez-le dans le trou,

puis mettez-le en place. Le support doit être positionné de façon

à ce que les 3 pattes verticales soient orientées vers le bas du trou.

5. Faites descendre par le trou l'ensemble des câbles requis (réseau, alimentation, etc.) ainsi que le

fil de sécurité. Le raccordement est alors possible.

Fixez au plafond.

Fixez à la caméra.

Dalle de plafond

Support de plafond

extérieur

Diamètre du trou 154-160 mm
