12/06 4.00-01 USER + SERVICE MANUAL

AP3.4

Gehäuse ...................................................... Housing ...................................................................2

Druckmodul.................................................. Print Module ............................................................3

Hauptplatine, Netzteil................................... Main board, Power Supply.......................................4

Sensoren...................................................... Sensors ...................................................................5

Zubehör........................................................ Accessories .............................................................6

Index deutsch............................................... .................................................................................8

..................................................................... Index english ...........................................................9

Alle Teilenummern....................................... All part numbers.....................................................10

Spare PartsErsatzteile

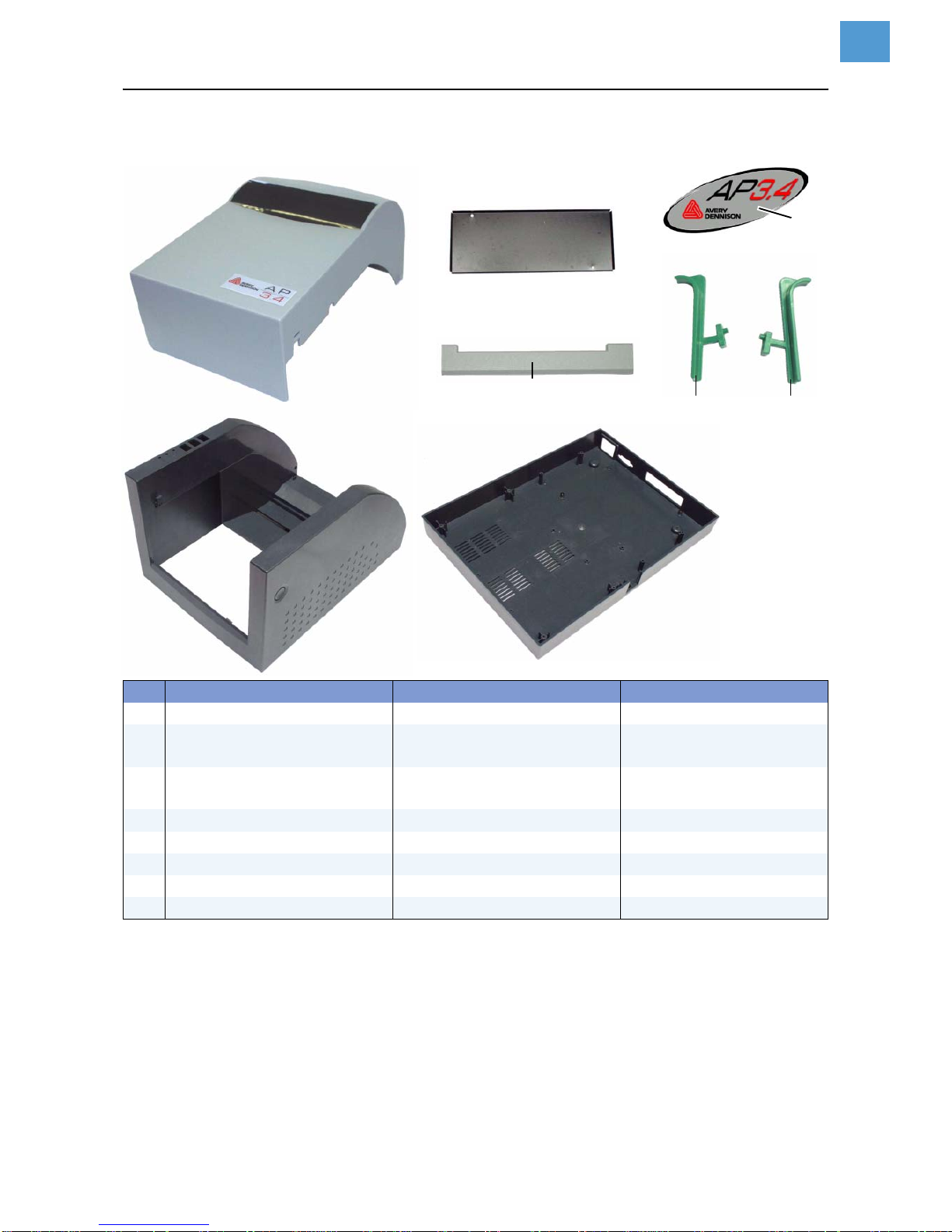

12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Gehäusedeckel Cover-Module A4220

2Mittelgehäuse Midcover A4218a)

A8474b)

a) Für Drucker bis Seriennummer 60831261 (Abb.).

For printers up to serial number 60831261 (Fig.).

b) Für Drucker ab Seriennummer 60831262.

For printers from serial number 60831262 on.

3 Gehäuseboden Bottom A4226 a)

A8475 b)

4Gehäuse 1 Cover 1 A4227

5 Gehäuse A Cover-A A4228

6Papierführung links Paper guide (L) A4229

7 Papierführung rechts Paper guide (R) A4230

8Logo Logo A5133

Gehäuse / Housing















12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Druckkopf Printhead A3975

2 Druckwalze Roller A4013

3 Schrittmotor Stepping motor A4011

4Druckmodul ZSB Printer Module assy. A4236a)

A8541b)

a) Für Drucker bis Seriennummer 60831261 (Abb.).

For printers up to serial number 60831261 (Fig.).

b) Für Drucker ab Seriennummer 60831262.

For printers from serial number 60831262 on.

5 Kabelbaum/Druckkopfkabel TPH-cable A4235

Druckmodul / Print Module









12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 CPU-Platine Main board A4006a)

a) Für Drucker bis Seriennummer 60831261 (Abb.). Platine wird ohne EPROM geliefert.

For printers up to serial number 60831261 (Fig.). Board is shipped without EPROM.

2CPU-Platine Main board A8473b)

b) Für Drucker ab Seriennummer 60831262. Platine wird mit EPROM geliefert.

For printers from serial number 60831262 on. Board is shipped with EPROM.

3 EPROMs (Satz aus 2 EPROMs für

CPU-Platine A4006 mit Firmware

PPLB programmiert)

EPROMs(Setof2EPROMsforCPU

board A4006 programmed with firm-

ware PPLB)

A8394

4Schaltnetzteil Switching Power Supply A4012

Hauptplatine, Netzteil / Main board, Power Supply

12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Tastatur-Platine Panel board A4008

2Foliensensor Ribbon sensor A8478a)

a) Für Drucker ab Seriennummer 60831262.

For printers from serial number 60831262 on.

3 Materialsensor Media sensor A4009

4Foliensensor Ribbon sensor A4010

Sensoren / Sensors

12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Tastatur Keyboard A4036 (100V)

A4037 (110V)

A4005 (230V)

2Messer Cutter A3998a)

A8472b)

a) Für Drucker bis Seriennummer 60831261 (Abb.).

For printers up to serial number 60831261 (Fig.).

b) Für Drucker ab Seriennummer 60831262.

For printers from serial number 60831262 on.

3 Spendemodul Dispenser Kit A3999

43“ OD Etikettenhalter 3“ OD media holder A4002

5 Folienkern-Adapter Ribbon core adapter A4001

6Sensoranschluss-Platine Connect Sensor Board A4007

7 Etikettenrollen-Seitenführung Label roll guiding A8433

8Etikettenrollen-Abrollachse Label roll holder A8432

Zubehör / Accessories

12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Print Server Print Server A4003 (110V)

A4004 (220V)

2Echtzeituhr (mit 512kb Flash) RTC board (with 512kb Flash) A4000

3 USB/Centronics-Adapterkabel USB/Centronics adapter cable A4257

4Flash-Karte (512KB) Flash Memory Card (512KB) A3984

5 SRAM-Karte (2MB) SRAM Memory Card (2MB) A3985

6Seriell/RJ45-Adapterkabel

(Verbindung Scanner-Tastatur) Serial/RJ45 adapter cable

(Connection scanner-keyboard) A5388











12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

Index deutsch /

3“ OD Etikettenhalter . . . . . . . . . . . . . . . . . . 5

CPU-Platine (ohne EPROMs) . . . . . . . . . . . . . . 4

Druckkopf . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Druckmodul ZSB. . . . . . . . . . . . . . . . . . . . . . 3

Druckwalze . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Echtzeituhr (mit 512kb Flash). . . . . . . . . . . . 6

EPROMs (Satz aus 2 EPROMs mit Firmware PPLB

programmiert) . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Flash-Karte (512KB). . . . . . . . . . . . . . . . . . . 6

Folienkern-Adapter . . . . . . . . . . . . . . . . . . . . 5

Foliensensor-Platine. . . . . . . . . . . . . . . . . . . 4

Gehäuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Gehäuse A . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Gehäuseboden . . . . . . . . . . . . . . . . . . . . . . . 2

Gehäusedeckel. . . . . . . . . . . . . . . . . . . . . . . 2

Kabelbaum/Druckkopfkabel . . . . . . . . . . . . . 3

Logo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Materialsensor-Platine. . . . . . . . . . . . . . . . . . 4

Messer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Mittelgehäuse . . . . . . . . . . . . . . . . . . . . . . . . 2

Papierführung links . . . . . . . . . . . . . . . . . . . . 2

Papierführung rechts. . . . . . . . . . . . . . . . . . . 2

Print Server . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Schaltnetzteil. . . . . . . . . . . . . . . . . . . . . . . . . 4

Schrittmotor. . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sensoranschluss-Platine. . . . . . . . . . . . . . . . 5

Spendemodul . . . . . . . . . . . . . . . . . . . . . . . . 5

SRAM-Karte (2MB). . . . . . . . . . . . . . . . . . . . 6

Tastatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Tastatur-Platine. . . . . . . . . . . . . . . . . . . . . . . 4

USB/Centronics-Adapterkabel . . . . . . . . . . . 6

12/06 4.00-01 USER + SERVICEMANUAL Ersatzteile / Spare Parts

AP3.4

Index english

3“ OD media holder . . . . . . . . . . . . . . . . . . . 5

Bottom. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Connect Sensor Board . . . . . . . . . . . . . . . . . 5

Cover 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Cover-A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Cover-Module . . . . . . . . . . . . . . . . . . . . . . . . 2

Cutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Dispenser Kit. . . . . . . . . . . . . . . . . . . . . . . . . 5

EPROMs (Set of 2 EPROMs with firmware PPLB pro-

grammed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Keyboard. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Logo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Main board (without EPROMs). . . . . . . . . . . . . . 4

Midcover . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Panel board. . . . . . . . . . . . . . . . . . . . . . . . . . 4

Paper guide (L) . . . . . . . . . . . . . . . . . . . . . . . 2

Paper guide (R). . . . . . . . . . . . . . . . . . . . . . . 2

Paper sensor board. . . . . . . . . . . . . . . . . . . . 4

Printer Module assy. . . . . . . . . . . . . . . . . . . . 3

Printhead. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Ribbon core adapter . . . . . . . . . . . . . . . . . . . 5

Ribbon sensor board. . . . . . . . . . . . . . . . . . . 4

Roller. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Stepping motor . . . . . . . . . . . . . . . . . . . . . . . 3

Switching Power Supply . . . . . . . . . . . . . . . . 4

TPH-cable . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

12/06 Rev. 4.00-01 USER + SERVICEMANUAL Ersatzteile / Spare Parts

AP3.4

Alle Teilenummern / All part numbers

A3975 . . . . . . . . . . . . . . . . 3

A3984 . . . . . . . . . . . . . . . . 7

A3985 . . . . . . . . . . . . . . . . 7

A3998 . . . . . . . . . . . . . . . . 6

A3999 . . . . . . . . . . . . . . . . 6

A4000 . . . . . . . . . . . . . . . . 7

A4001 . . . . . . . . . . . . . . . . 6

A4002 . . . . . . . . . . . . . . . . 6

A4003. . . . . . . . . . . . . . .(110V)7

A4004. . . . . . . . . . . . . . .(220V)7

A4005. . . . . . . . . . . . . . . (230V)6

A4006 . . . . . . . . . . . . . . . . 4

A4007 . . . . . . . . . . . . . . . . 6

A4008 . . . . . . . . . . . . . . . . 5

A4009 . . . . . . . . . . . . . . . . 5

A4010 . . . . . . . . . . . . . . . . 5

A4011 . . . . . . . . . . . . . . . . 3

A4012 . . . . . . . . . . . . . . . . 4

A4013 . . . . . . . . . . . . . . . . 3

A4036. . . . . . . . . . . . . . .(100V)6

A4037. . . . . . . . . . . . . . .(110V)6

A4218 . . . . . . . . . . . . . . . . 2

A4220 . . . . . . . . . . . . . . . . 2

A4226 a) . . . . . . . . . . . . . . 2

A4227 . . . . . . . . . . . . . . . . 2

A4228 . . . . . . . . . . . . . . . . 2

A4229 . . . . . . . . . . . . . . . . 2

A4230 . . . . . . . . . . . . . . . . 2

A4235 . . . . . . . . . . . . . . . . 3

A4236 . . . . . . . . . . . . . . . . 3

A4257 . . . . . . . . . . . . . . . . 7

A5133 . . . . . . . . . . . . . . . . 2

A5388 . . . . . . . . . . . . . . . . 7

A8394 . . . . . . . . . . . . . . . . 4

A8432 . . . . . . . . . . . . . . . . 6

A8433 . . . . . . . . . . . . . . . . 6

A8472 . . . . . . . . . . . . . . . . 6

A8473 . . . . . . . . . . . . . . . . 4

A8474 . . . . . . . . . . . . . . . . 2

A8475 b). . . . . . . . . . . . . . . 2

A8478 . . . . . . . . . . . . . . . . 5

A8541 . . . . . . . . . . . . . . . . 3

Autres manuels pour AP3.4

Table des matières

Langues :

Autres manuels Avery Dennison Étiqueteuse

Avery Dennison

Avery Dennison ALX 92x Manuel utilisateur

Avery Dennison

Avery Dennison ALS 430 Manuel utilisateur

Avery Dennison

Avery Dennison ALS 330/430 Manuel utilisateur

Avery Dennison

Avery Dennison PB-XL Manuel utilisateur

Avery Dennison

Avery Dennison Monarch 9860 Manuel utilisateur

Avery Dennison

Avery Dennison Labelers 1103-1110 Manuel utilisateur

Avery Dennison

Avery Dennison TCS Mode d’emploi

Avery Dennison

Avery Dennison Monarch FreshMarx 9417+ Solution Manuel de service

Avery Dennison

Avery Dennison FRESHMARX 9415 Manuel utilisateur

Avery Dennison

Avery Dennison Monarch 9855 Manuel utilisateur

Avery Dennison

Avery Dennison TTX 450 Guide de dépannage

Avery Dennison

Avery Dennison ALX 92x Manuel utilisateur

Avery Dennison

Avery Dennison ALS 204 Manuel utilisateur

Avery Dennison

Avery Dennison Pathfinder 6057 Mode d’emploi

Avery Dennison

Avery Dennison Monarch 9844 Manuel de service

Avery Dennison

Avery Dennison ALX 92x Manuel utilisateur

Avery Dennison

Avery Dennison Monarch Freshmarx 9417+ Manuel de service

Avery Dennison

Avery Dennison SNAP 700 Manuel utilisateur

Avery Dennison

Avery Dennison AP7.t Manuel d'instructions

Avery Dennison

Avery Dennison ALS 450 Manuel utilisateur

Avery Dennison

Avery Dennison Monarch 1130 Manuel utilisateur

Avery Dennison

Avery Dennison 221 RH Manuel utilisateur

Avery Dennison

Avery Dennison 64 Series Manuel utilisateur

Avery Dennison

Avery Dennison 230 RH Mode d’emploi

Manuels Étiqueteuse populaires d'autres marques

Brother

Brother P-Touch 2420PC Manuel utilisateur

newell

newell Dymo LabelManager 210D Manuel utilisateur

Brother

Brother TD-4000 Manuel utilisateur

U-Line

U-Line BROTHER H-8754 Manuel utilisateur

Tharo Systems

Tharo Systems H-435+ Manuel utilisateur

Brother

Brother E300 Manuel utilisateur

Godex

Godex RT700 SERIES Manuel utilisateur

ID Technology

ID Technology 252 Manuel utilisateur

Labelmate

Labelmate MC-11 Manuel utilisateur

CAB

CAB XD4M/300 Manuel utilisateur

Brother

Brother P-touch PT-9700PC Manuel utilisateur

TSC

TSC PEX1000 Series Manuel utilisateur

Adkins

Adkins Label Master Manuel utilisateur

Epson

Epson LabelWorks LW-400 Manuel utilisateur

Primera

Primera 510212 Manuel utilisateur

Brady

Brady BradyPrinter S3100 Manuel utilisateur

DuraLabel

DuraLabel LabPRO Manuel utilisateur

Novexx Solutions

Novexx Solutions XLP 604 Manuel utilisateur
