Auta NEOS DIGITAL KVD-2 S1 COAX Manuel utilisateur

Bringing people together

neos

KVD-2 S1 COAX

745202

REF.

745242

REF.

745222

REF.

745262

REF.

DIGITAL

Bringing people together

neos

x1 x1 x2 x2 x1 x1x1

24VDC

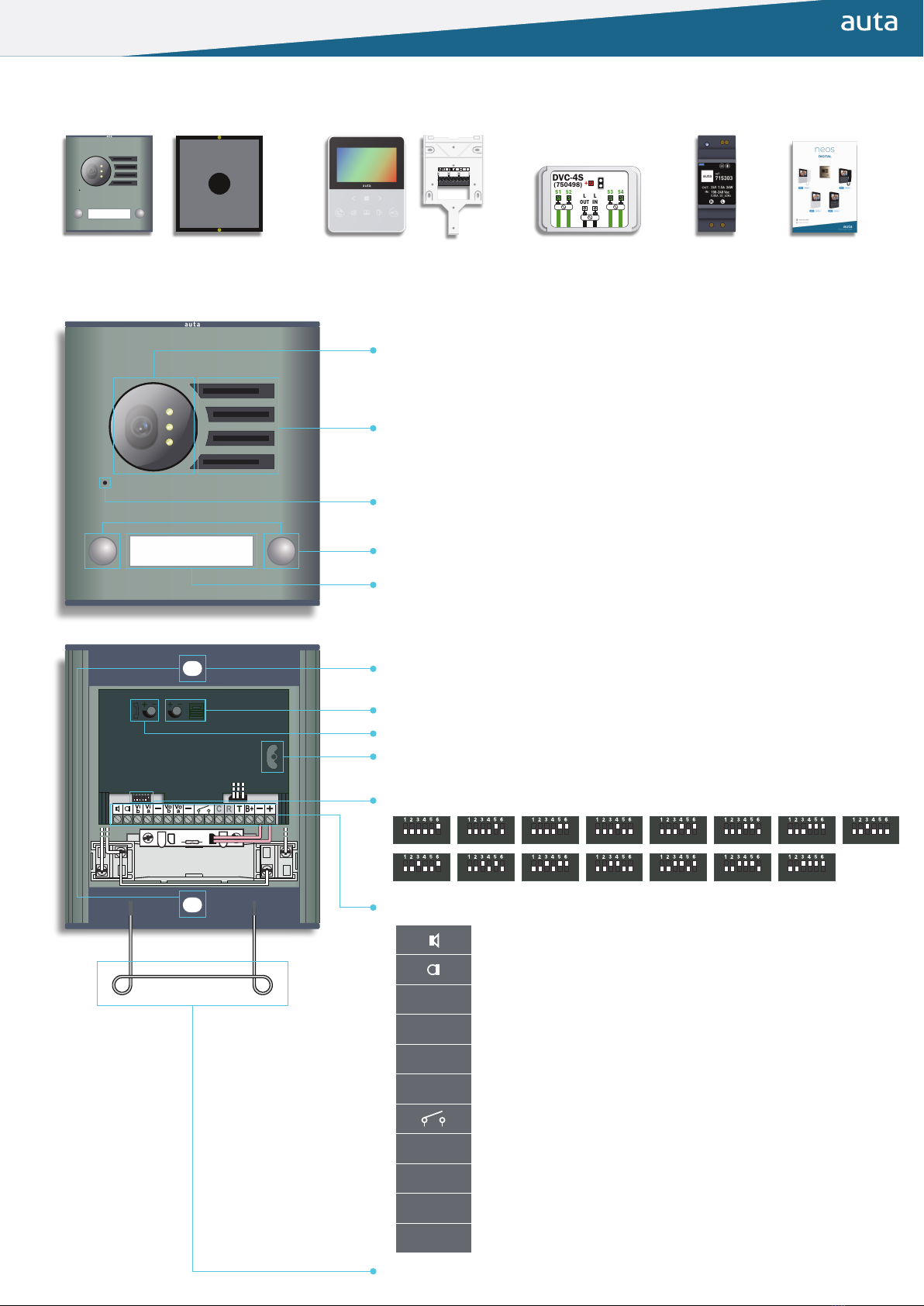

Elementos en el kit Elements in the kit

Características Features

Módulo de video

Oriicios de i ación

Tar etero de información

Micrófono

Video module

Placement holes

Information cardholder

Microphone

Altavoz Speaker

Pulsadores de llamada Call push-buttons

Volumen de audio en placa Panel audio volume

ID de placa (binario) Panel ID (binary)

COD. 1 COD. 2

COD. 9 COD. 10 COD. 11 COD. 12 COD. 13 COD. 14 COD. 15

COD. 3 COD. 4 COD. 5 COD. 6 COD. 7 COD. 8

Conexiones Connections

Soporte de apoyo para ca a de empotrar Hook support for mountin box

Altavoz_Datos Speaker_Data

Micrófono Microphone

Vi_b NO USADO NOT USED

Vi_a Video (entrada) Video (in)

Vo_b NO USADO NOT USED

Vo_a Video (salida) Video (out)

Relé libre de tensión N.A. _1A Free tension N.O. _1A relay

TSalida +12 Vcc

(solo durante la llamada_conversación)

Out +12 Vdc

(only durin the call_conversation)

B+ Pulsador apertura

(entrada - )

Openin button

(input - )

--24 Vcc (todos iguales) -24 Vdc (all same)

++24 Vcc +24 Vdc

Inclinación vertical de cámara ± 15º Camera vertical inclination ± 15º

Volumen de audio en vivienda Flat audio volume

OUT

DVC-4S

(750498)

AUX

Bringing people together

neos

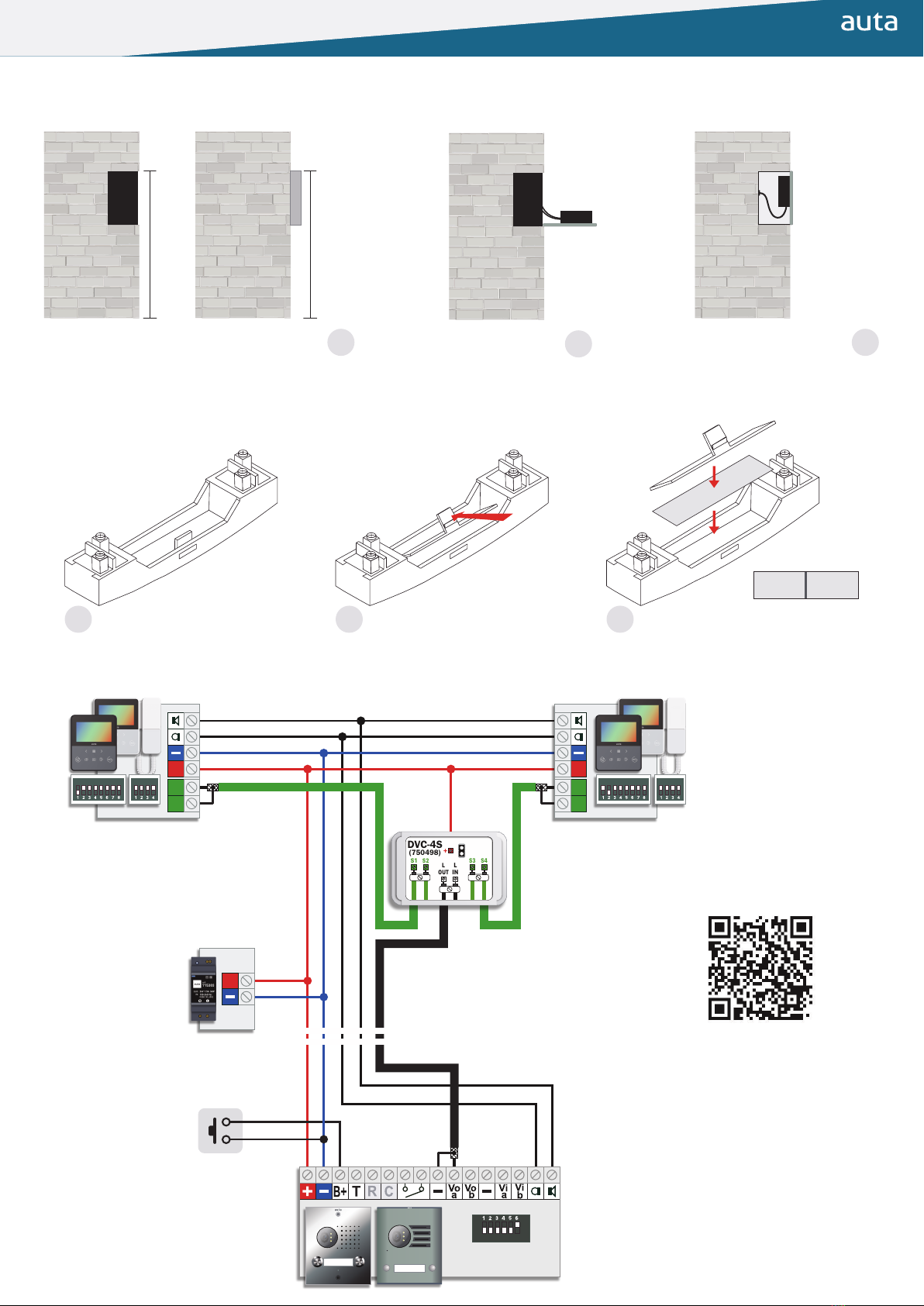

Montaje Mounting

Colocar información en el tarjetero Place information in the cardholder

Instalación Installation

COD. 1

OUT

DVC-4S

(750498)

Apertura

Openin

COD. 1

COD. 2

1.65m

NO INCLUIDA

NOT INCLUDED

1.65m

Colocar ca a de empotrar Conectar el cableado

Colocar ca a de supericie

Place mountin box Connect the wirin

Place surface box

Nombre

Name

Nombre

Name

Cerrar la placa realizando una

curva inferior con el cableado

Connect the panel doin a lower

curve with the wirin

Manual de instalación VIDEO COAXIAL

Installation manual VIDEO COAX

Bringing people together

auta.es

HI-719 _ V 1.0

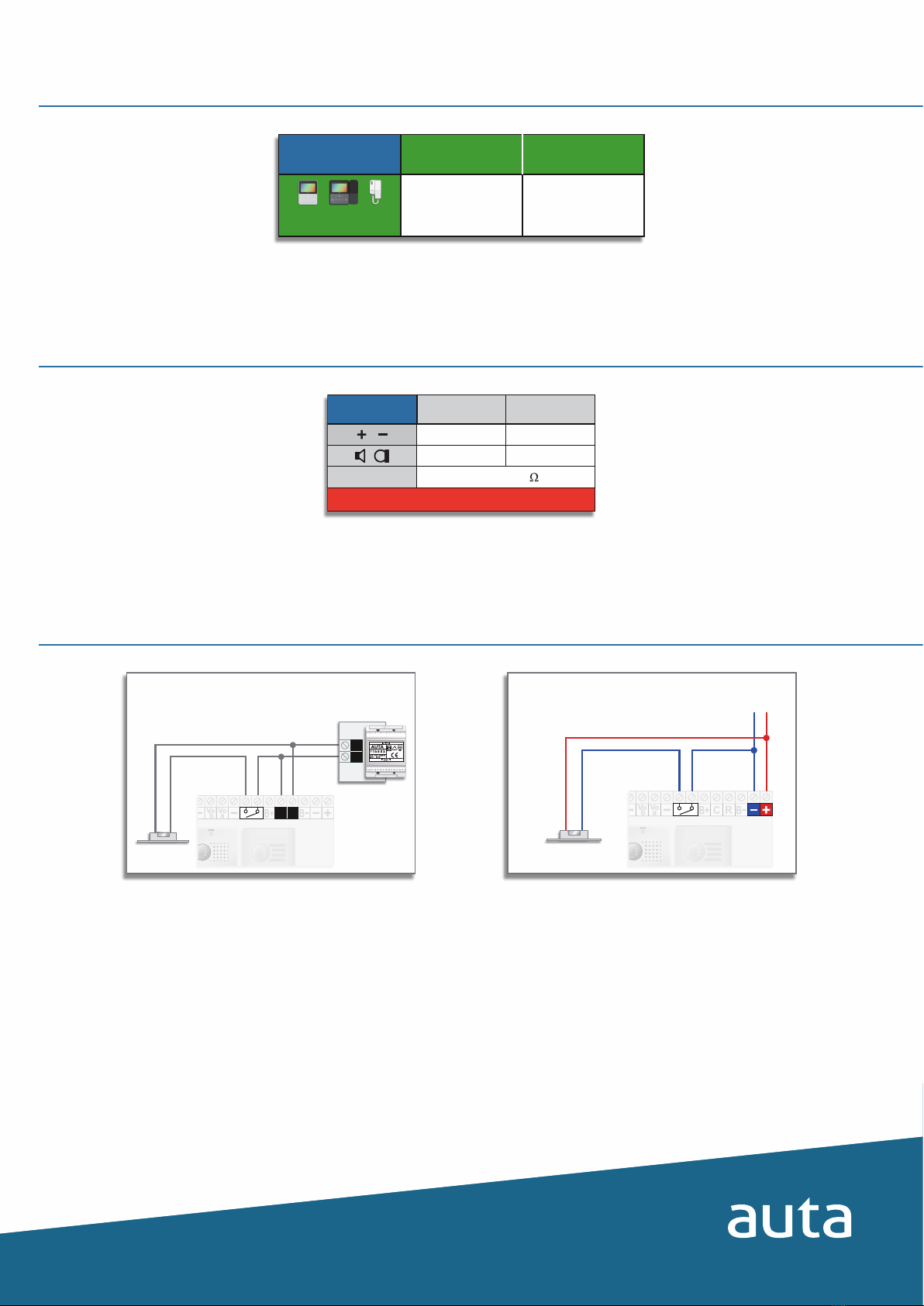

SECCIONES Y CONEXIONES RECOMENDADAS RECOMMENDED SECTIONS AND CONNECTIONS

24Vdc

GESTIÓN ABREPUERTAS 24VCC

MANAGEMENT OF 24VDC DOOR OPENER

C R

12Vac 1A

GESTIÓN ABREPUERTAS 12VCA

MANAGEMENT OF 12VAC DOOR OPENER

GESTIÓN DE ABREPUERTAS DOOR OPENER MANAGEMENT

Nº M XIMO DE ELEMENTOS MAX. NUMBER OF ELEMENTS

LLAMADA SIMULTANEA

SIMULTANEOUS CALL

ALV-2.5A

(715703)

ALV-1.5A

(715303)

ELEMENTOS

UNITS

SECCIONES

WIRING SECTIONS

HASTA 100m

UP TO 100m

HASTA 200m

UP TO 200m

1mm AWG17

0.5mm AWG20

RG-59 75

1.5mm AWG15

1mm AWG17

COAXIAL

EL CABLEADO NO DEBE PASAR CERCA DE LA LINEA ELÉCTRICA

WIRING MUST NOT BE RUN CLOSE TO THE ELECTRICAL LINE
