Auta Compact DIGITAL KVD-1 S1 VISUALTECH 5W Manuel utilisateur

Bringing people together

compact

KVD-1 S1 VISUALTECH 5W

KVD-1 S1 VISUALTECH 5H

DIGITAL

REF: 746821 REF: 746606

Elementos en el kit Elements in the kit

x1 x1 x1 x1 x1 x1

Características Features

24VDC

Módulo de video

Oriicios de ijación

Tarjetero de información

Micrófono

Video module

Placement holes

Information cardholder

Microphone

ltavoz Speaker

Pulsador de llamada Call push-button

Volumen de audio en placa Panel audio volume

ID de placa (binario) Panel ID (binary)

Conexiones Connections

Soporte de apoyo para caja de empotrar Hook support for mountin box

COD. 1 COD. 2 COD. 3 COD. 4 COD. 5 COD. 6 COD. 7 COD. 8

COD. 9 COD. 10

Zudio_Datos Audio_Data

Vi_b Video - (entrada) Video - (in)

Vi_a Video + (entrada) Video + (in)

Vo_b Video - (salida) Video - (out)

Vo_a Video + (salida) Video + (out)

Relé libre de tensión N. . _1 Free tension N.O. _1A relay

TSalida +12 Vcc

(solo durante la llamada_conversación)

Out +12 Vdc

(only durin the call_conversation)

B+ Pulsador apertura

(entrada - )

Openin button

(input - )

--24 Vcc (todos iguales) -24 Vdc (all same)

++24 Vcc +24 Vdc

COD. 11 COD. 12 COD. 13 COD. 14 COD. 15

Inclinación vertical de cámara ± 15º Camera vertical inclination ± 15º

juste de balance (elimina acoplamiento en audio) Balance adjust (removes audio feedback)

Volumen de audio en vivienda Flat audio volume

4 x 10K

Montaje Mounting

Colocar información en el tarjetero Place information in the cardholder

Instalación Installation

1.65m

NO INCLUID

NOT INCLUDED

1.65m

Colocar caja de empotrar Conectar el cableado

Colocar caja de supericie

Place mountin box Connect the wirin

Place surface box

Nombre Name

Cerrar la placa realizando una

curva inferior con el cableado

Connect the panel doin a lower

curve with the wirin

COD. 1

Manual de instalación VIDEO VISUALTECH 5H

Installation manual VIDEO VISUALTECH 5W

pertura

Openin

10K

COD. 1

HI-843 _ V 1.0

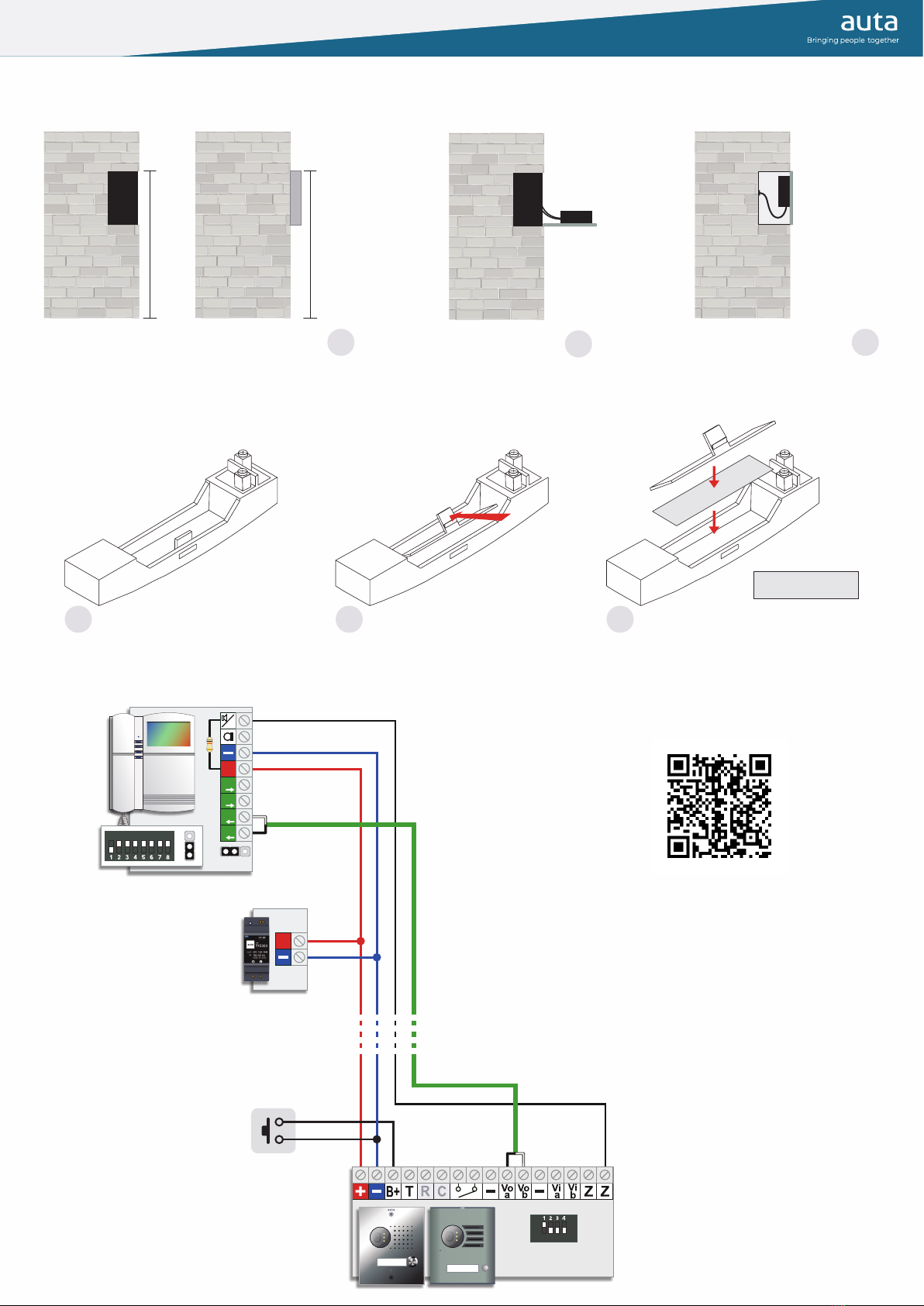

SECCIONES Y CONEXIONES RECOMENDADAS RECOMMENDED SECTIONS AND CONNECTIONS

24 Vdc

GESTIÓN ABREPUERTAS 24 Vcc

MANAGEMENT OF 24 Vdc DOOR OPENER

C R

12 Vac 1A

GESTIÓN ABREPUERTAS 12 Vca

MANAGEMENT OF 12 Vac DOOR OPENER

GESTIÓN DE ABREPUERTAS DOOR OPENER MANAGEMENT

Nº MÁXIMO DE E EMENTOS MAX. NUMBER OF ELEMENTS

LLAMADA SIMULTANEA

SIMULTANEOUS CALL

A V-2.5A

(715703)

A V-1.5A

(715303)

E EMENTOS

UNITS

SECCIONES

WIRING SECTIONS

HASTA 100m

UP TO 100m

Va Vb 0.22mm AWG22

E CAB EADO NO DEBE PASAR CERCA DE A INEA E ÉCTRICA

WIRING MUST NOT BE RUN CLOSE TO THE ELECTRICAL LINE

AUTA

CAT 5/6/FTP

par NARANJA

ORANGE pair

par VERDE

GREEN pair

cable AZU _B ANCO

BLUE_WHITE wire

cable AZU

BLUE wire

par MARRÓN

BROWN pair

NO DUP ICAR CAB ES Va Vb

DON'T DUPLICATE WIRES Va Vb
