Atlas Copco Rapid-Torc RT-8 Manuel utilisateur

RT-8

TORQUE CHART

This chart shows the correlation

between pump gauge psi reading

and torque output for your Rapid-Torc

RT-8 hydraulic torque wrench.

PSI FT.LB.

1500 1200

1600 1280

1800 1440

2000 1600

2200 1760

2400 1920

2600 2080

2800 2240

3000 2400

3200 2560

3400 2720

3600 2880

3800 3040

4000 3200

4200 3360

4400 3520

4600 3680

4800 3840

5000 4000

5200 4160

5400 4320

5600 4480

PSI FT.LB.

5800 4640

6000 4800

6200 4960

6400 5120

6600 5280

6800 5440

7000 5600

7200 5760

7400 5920

760 0 6080

7800 6240

8000 6400

8200 6560

8400 6720

8600 6880

8800 7040

9000 7200

9200 7360

9400 7520

9600 7680

9800 7840

10000 8000

BAR NM

104 1627

110 1735

124 1952

138 2169

152 2386

165 2603

179 2820

193 3037

207 3254

220 3471

234 3688

248 3905

262 4122

276 4339

290 4556

303 4772

317 4989

331 5206

345 5423

358 5640

372 5857

386 6074

BAR NM

400 6291

414 6508

427 6725

441 6942

455 7159

468 7376

482 7593

496 7810

510 8026

524 8243

538 8460

552 8677

565 8894

579 9 111

593 9328

607 9545

620 9762

634 9979

648 10196

662 10413

676 10630

690 10847

Set the pressure on the pump that

corresponds to the torque value.

1Find the closest torque value for

your application, either in ft-lbs

or in Nm.

FOOT-POUNDS NEWTON-METERS

RT-PTCen-RT-8 Copyright Rapid-Torc®. Part of the Atlas Copco Group Revised October 2014

The above torque values are only applicable when using a calibrated RT-8 hydraulic torque wrench powered by a 10,000 psi pump

ﬁtted with a calibrated class 1 gauge.

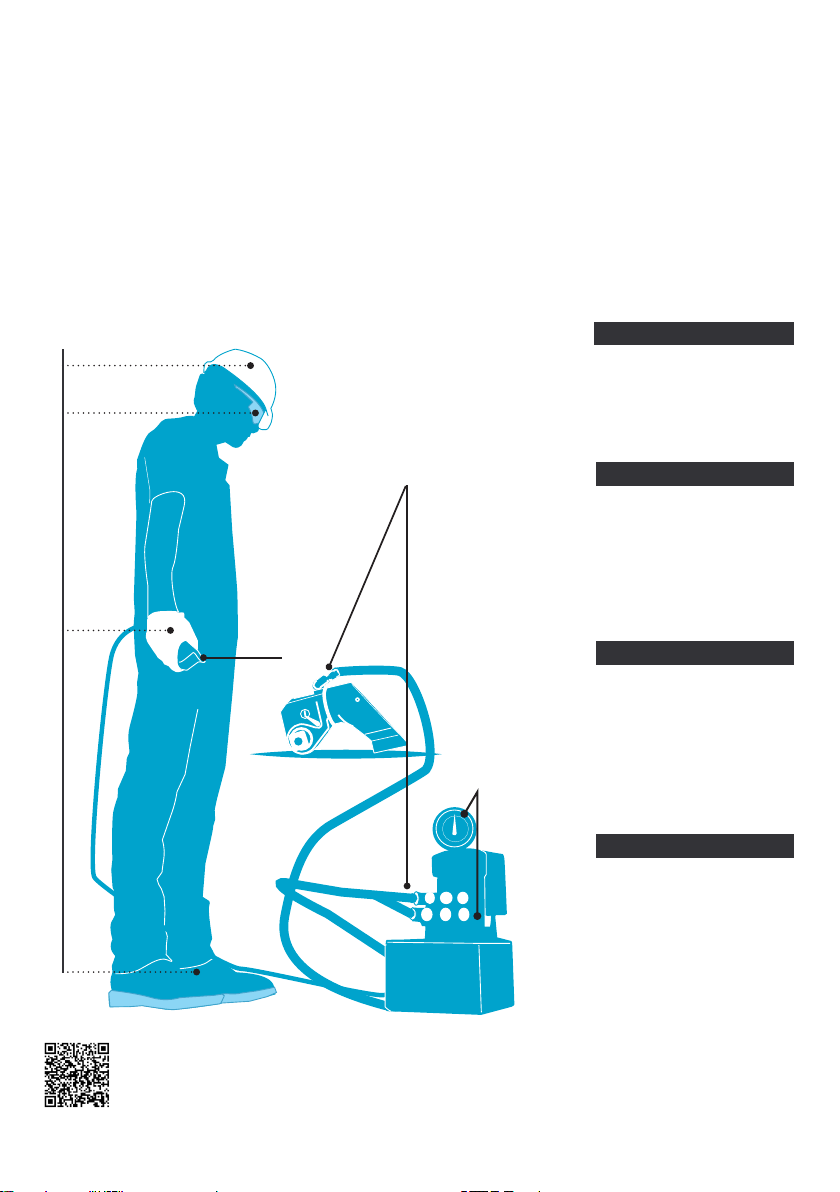

QUICK SETUP

GUIDE

Setting up your hydraulic torque wrench for use is easy.

Please read the included user manual and safety instruc-

tion booklet for additional guidelines.

Wear personal protec-

tive equipment, such as

eyeglasses and steel-toe

shoes.

SET PRESSURE

Make sure the hoses are

free of any defects. The

couplers are on pump

and the tool should be

securely connected.

Place tool on at surface.

Turn pump on. Cycle the

tool. Press the “ON’ but-

ton on the remote, hold

until tool clicks. Release,

wait for the tool to click.

Repeat the cycle. Ensure

there is no leak.

Use the torque conver-

sion chart to set the psi

for the torque you need.

Press the remote’s “ON”

button and slowly turn

the pressure regulator

clockwise to reach the

right pressure.

FOUR BASIC STEPS TO OPERATE YOUR RT-8

Scan the code to see a brief overview video on how to use the document or go to

rapidtorc.com/torque_setup

RT-PTCen-RT-8 Copyright Rapid-Torc®. Part of the Atlas Copco Group Revised September 2014

CYCLE YOUR TOOL

CONNECT HOSES

WEAR PPE
