ATH-Heinl W42 Manuel utilisateur

BEDIENUNGSANLEITUNG /

OPERATING INSTRUCTIONS

S. 3 (DE)

S. 63 (GB)

S. 123 (FR)

S. 183 (CZ)

S. 239 (ES)

S. 299 (NL)

S. 359 (PL)

S. 419 (SK)

ATH W42 Serien-Nr. ab /

Serial-No. from:

80424200061

Produkthersteller ATH-Heinl GmbH & CO.KG

- 2 -

W42

BEDIENUNGSANLEITUNG

ATH W42

- 2 -

INHALT

1.0 EINLEITUNG ......................................................................................................................... - 3 -

1.1 Allgemeine Informationen .................................................................................................. - 3 -

1.2 Beschreibung .................................................................................................................... - 4 -

1.3 Bedienung ........................................................................................................................ - 7 -

1.4 Technische Daten ............................................................................................................ - 15 -

1.5 Maßzeichnung ................................................................................................................. - 16 -

2.0 INSTALLATION ................................................................................................................... - 17 -

2.1 Transport & Lagerbedingungen ......................................................................................... - 17 -

2.2 Auspacken der Maschine .................................................................................................. - 18 -

2.3 Lieferumfang ................................................................................................................... - 19 -

2.4 Standort ......................................................................................................................... - 21 -

2.5 Befestigung ..................................................................................................................... - 22 -

2.6 Elektrischer Anschluss ...................................................................................................... - 23 -

2.7 Pneumatischer Anschluss ................................................................................................. - 23 -

2.8 Hydraulischer Anschluss ................................................................................................... - 23 -

2.9 Montage ......................................................................................................................... - 24 -

2.10 Abschlussarbeiten ......................................................................................................... - 35 -

3.0 BETRIEB ............................................................................................................................ - 36 -

3.1 Betriebsanweisung ........................................................................................................... - 36 -

3.2 Grundsätzliche Hinweise ................................................................................................... - 37 -

4.0 WARTUNG .......................................................................................................................... - 38 -

4.1 Verbrauchsmaterialien für Montage, Wartung und Pflege .................................................... - 38 -

4.2 Sicherheitsbestimmungen für Öl........................................................................................ - 39 -

4.3 Hinweise ......................................................................................................................... - 40 -

4.4 Wartungsplan bzw. Pflegeplan .......................................................................................... - 40 -

4.5 Fehlersuche / Fehleranzeige und Abhilfe ............................................................................ - 41 -

4.6 Wartungs- und Serviceanleitungen .................................................................................... - 43 -

4.7 Entsorgung ..................................................................................................................... - 44 -

5.0 EG-/EU-KONFORMITÄTSERKLÄRUNG / EC-/EU-DECLARATION OF CONFORMITY...................... - 45 -

6.0 ANHANG ............................................................................................................................ - 46 -

6.1 Pneumatik-Schaltplan ....................................................................................................... - 46 -

6.2 Elektrik-Schaltplan ........................................................................................................... - 46 -

6.3 Hydraulik-Schaltplan ........................................................................................................ - 46 -

7.0 GARANTIEKARTE ................................................................................................................ - 47 -

7.1 Umfang der Produktgarantie ............................................................................................. - 48 -

8.0 PRÜFBUCH ......................................................................................................................... - 49 -

8.1 Aufstellungs- und Übergabeprotokoll ................................................................................. - 50 -

8.2 Prüfplan .......................................................................................................................... - 51 -

8.3 Sichtprüfung (Befugte Sachkundige Person) ....................................................................... - 52 -

9.0 NOTIZEN ........................................................................................................................... - 56 -

- 3 -

1.0 EINLEITUNG

1.1 Allgemeine Informationen

DIESE ANLEITUNG IST EIN FESTER BESTANDTEIL DER MASCHINE.

SIE MUSS VOM BENUTTZER GELESEN UND VERSTANDEN WERDEN.

FÜR SCHÄDEN, DIE DURCH NICHTBEACHTUNG DIESER ANLEITUNG ODER DEN

GÜLTIGEN SICHERHEITSVORSCHRIFTEN ENTSTEHEN, WIRD KEINE HAFTUNG

ÜBERNOMMEN.

ACHTUNG: Folgen Sie den Anweisungen, um Verletzungen oder Beschädigungen

vorzubeugen.

TIPP: Gibt nähere Informationen zur Funktionsweise und Tipps, um das Gerät effizient zu

nutzen.

Für alle Arbeiten an der beschriebenen Anlage muss entsprechende Schutzkleidung

getragen werden.

- 4 -

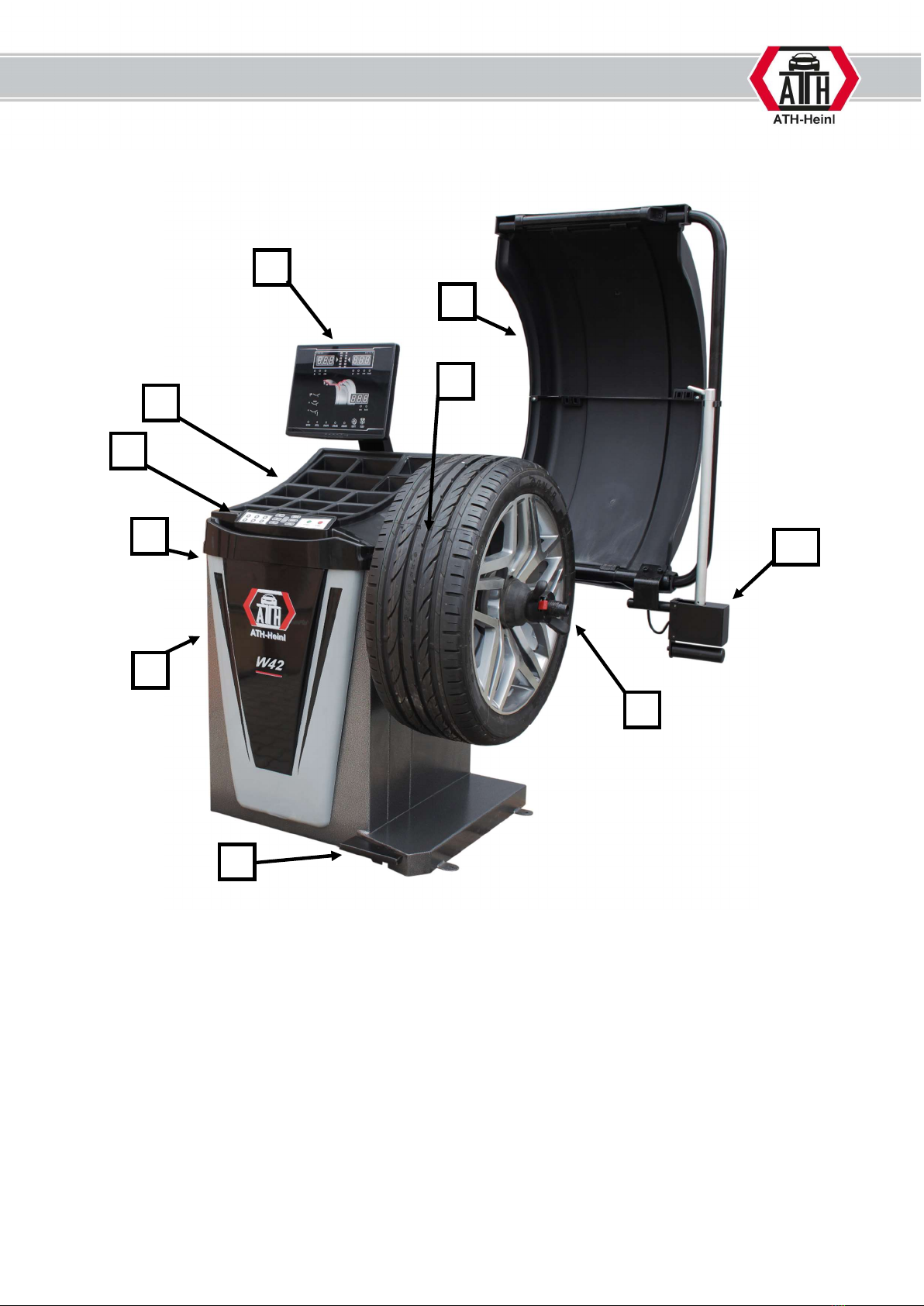

1.2 Beschreibung

1. Hauptschalter mit Notausfunktion

zum Ein- und Ausschalten der Wuchtmaschine

2. Konus Aufnahme

3. Gewichteablage

4. Radschutzbogen

5. Messfinger

6. Wuchtwelle

7. Display

8. Bedienelement

9. Bremspedal

10. Breitenmesslehre (optional)

- 5 -

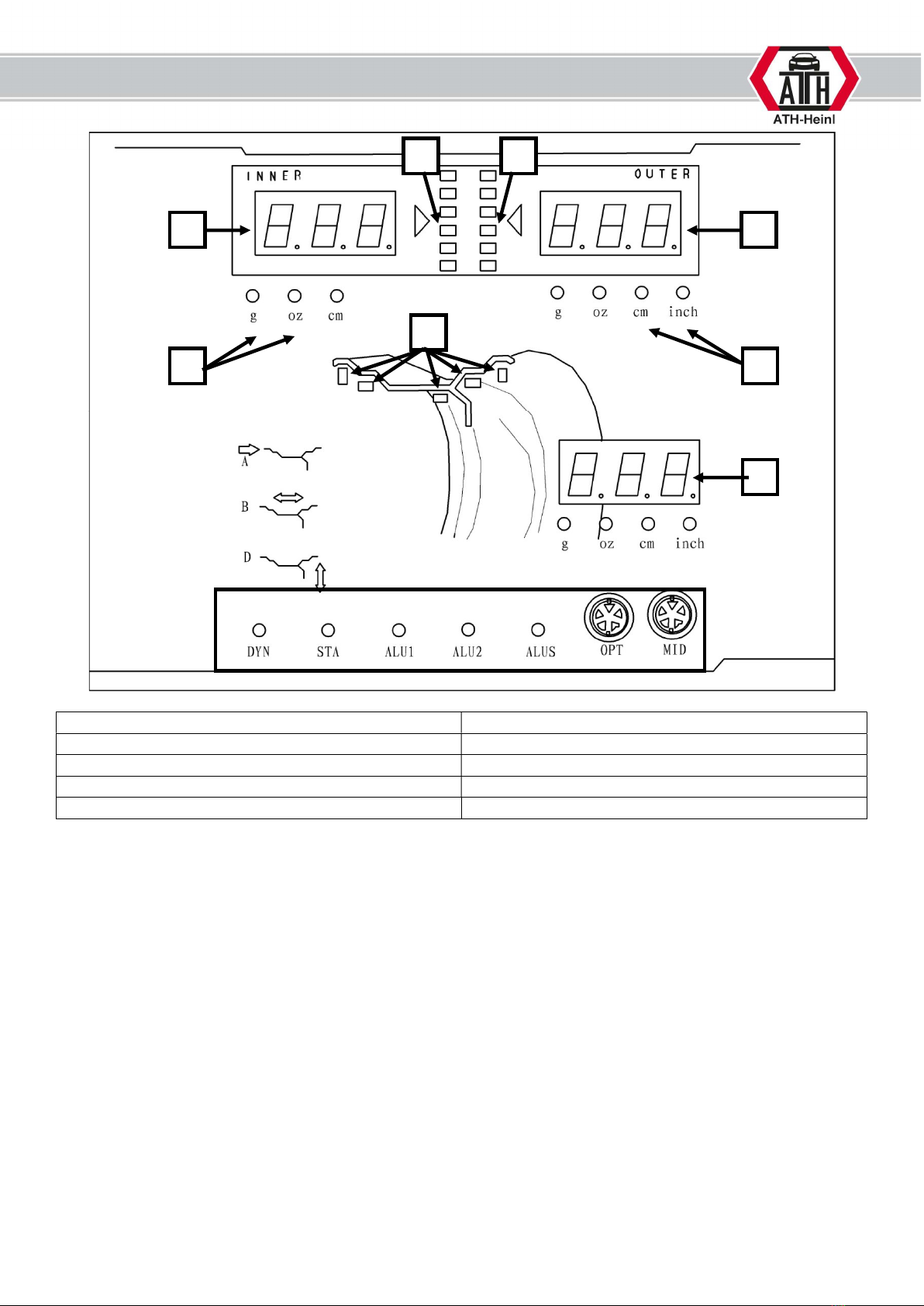

1) Anzeige Unwucht INNEN 2) Anzeige Unwucht AUSSEN

3) Positionsanzeige der Unwucht INNEN 4) Positionsanzeige der Unwucht AUSSEN

5) Anzeige Modus 6) Leuchtanzeige Maßeinheit mm oder zoll

Anzeige Unwucht

SATISCH

Leuchtanzeige

Maßeinheit g oder U

Gewichts

osition

3 4

- 6 -

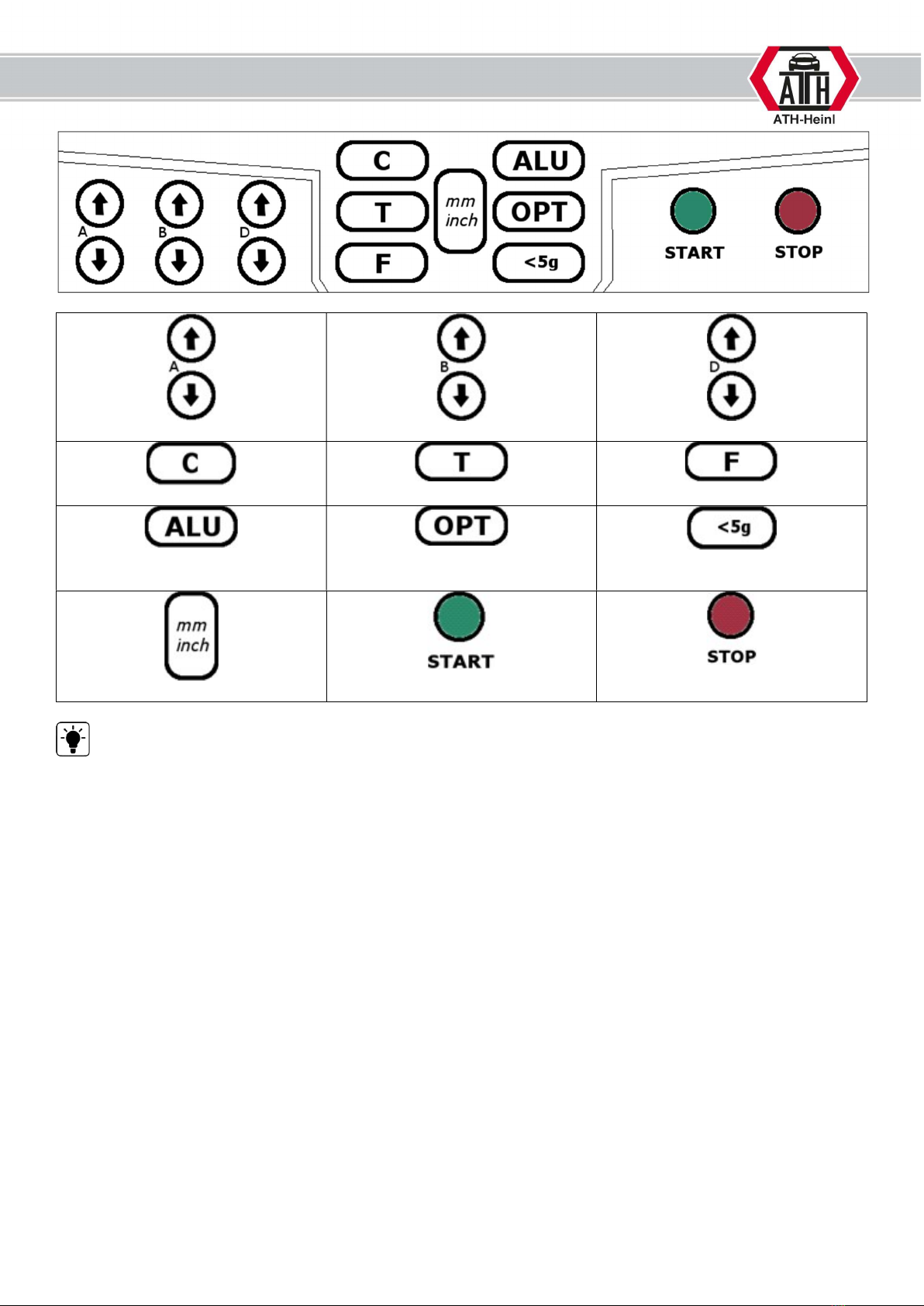

Abstand Felge zu Maschine

Felgenbreite

Felgendurchmesser

Kalibrierungstaste

Selbsttest

Wechsel DYNAMISCH/STATISCH

ALU Programmwahl

Optimierungs-Programm

Anzeige der genauen Unwucht

<5g

Wechsel Größeneingaben

-Taste

Die Tasten ausschließlich mit den Fingern bedienen. Auf keinen Fall spitze Gegenstände benutzen.

- 7 -

1.3 Bedienung

1.3.1 Selbsttest

Nach dem Einschalten führt das Gerät einen

Selbsttest durch und wechselt dann automatisch in

den Modus "Dynamisch"

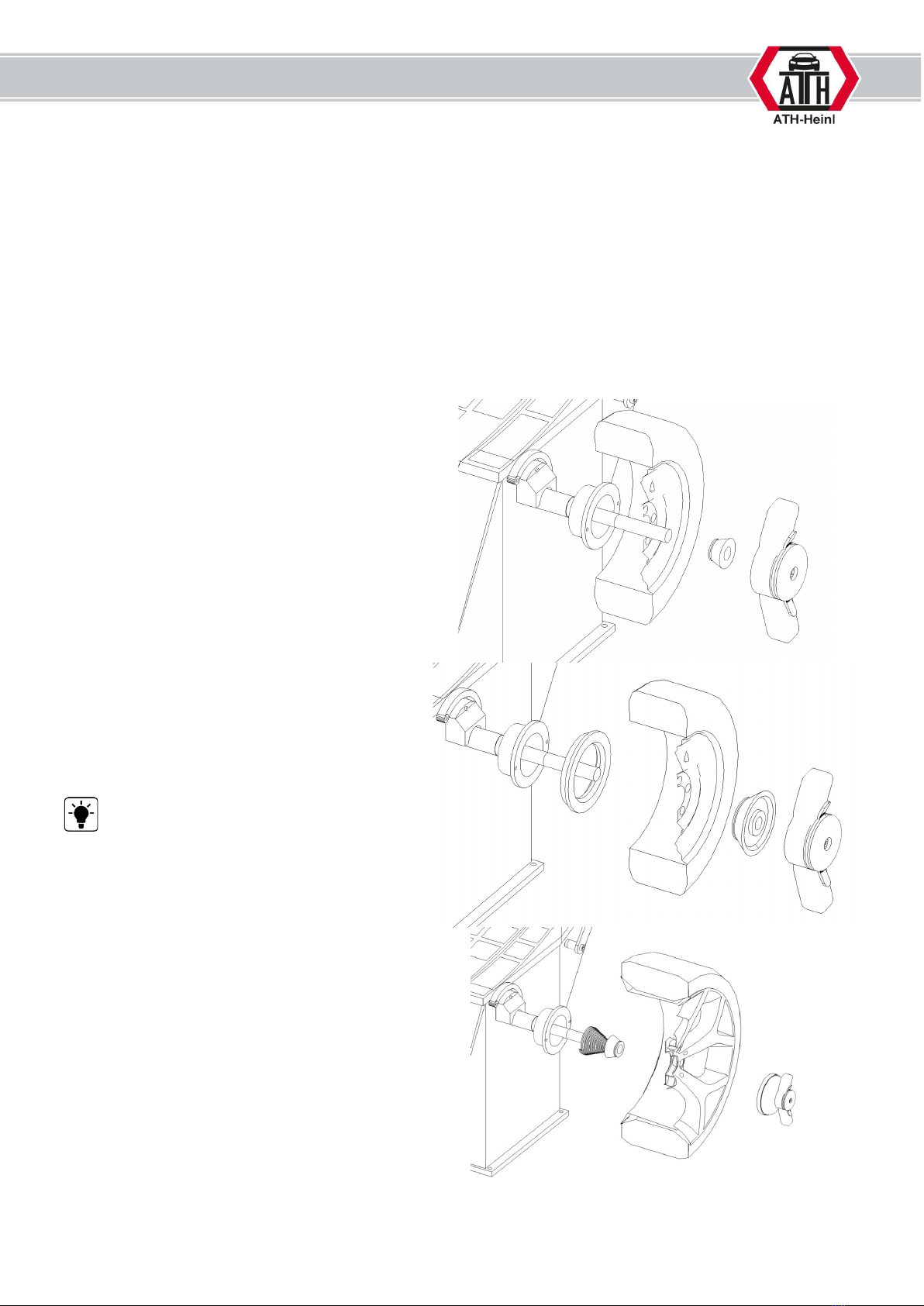

1.3.2 Montage des Rades

Wählen Sie einen passenden Konus, um das Rad auf dem Wuchtflansch zu zentrieren.

Wie unten dargestellt, gibt es 2 einfache Möglichkeiten, das Rad aufzuspannen.

a. Die erste Möglichkeit, ein Rad

aufzuspannen, ist wie nebenstehend

dargestellt.

Dabei wird die Felge mittels eines Konus von

außen auf die Wuchtwelle gespannt.

Bei Verwendung des größten Konus muss

zusätzlich der Aufsatz für die Spannglocke

verwendet werden.

Diese Möglichkeit vergrößert die

Gefahr von Spannfehlern und ist deswegen

nur bei Stahlfelgen empfehlenswert.

b. Bei der zweiten Möglichkeit werden

zunächst die Spannfeder und dann ein

passender Konus auf der Wuchtwelle

platziert. Mit Hilfe einer Druckhaube

kann die Felge auf die Wuchtwelle

gespannt werden.

- 8 -

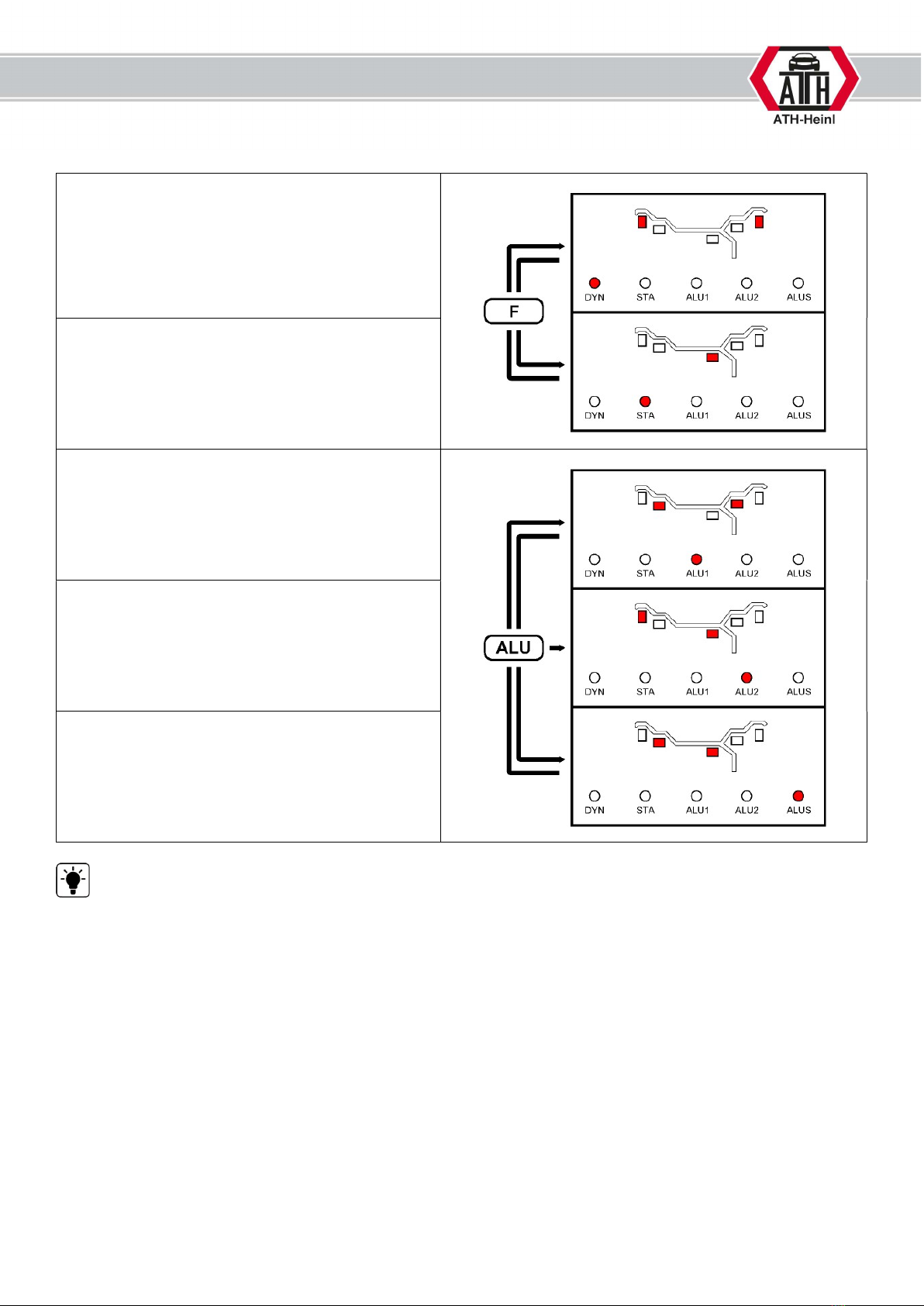

1.3.3 Auswahl der Auswuchtart

DYN

Dynamik – Modus (Standard):

Diese Funktion ermittelt den Höhen- und

Seitenschlag einer Alu- bzw. Stahlfelge.

Die Auswuchtgewichte werden an der Außen-

und Innenseite des aufgespannten Rades

angebracht.

STA

Statik – Modus:

Diese Funktion ermittelt den Höhenschlag einer

Stahlfelge.

Die Auswuchtgewichte werden an einer

mittleren Position der Felge angebracht.

ALU -1-

Diese Funktionen ermitteln den Höhen- und

Seitenschlag einer Alufelge.

Die Auswuchtgewichte werden an vordefinierten

Punkten angebracht.

ALU -2-

Diese Funktionen ermitteln den Höhen- und

Seitenschlag einer Alufelge.

Die Auswuchtgewichte werden an vordefinierten

Punkten angebracht.

ALUS

Diese Funktionen ermitteln den Höhen- und

Seitenschlag einer Alufelge.

Die Auswuchtgewichte werden an, vom

Benutzer, vordefinierten Punkten platziert.

Zum Auswuchten von Aluminiumfelgen empfehlen wir die Auswahl des ALU S Modus. Dieser

berücksichtigt nicht nur den genauen Querschnitt Ihrer Felge, sondern hilft Ihnen bei der genauen

Positionierung des Klebegewichtes.

Bei ALU 1 müssen beim Anbringen von Klebegewichten folgende Maße eingehalten werden:
