Asus K8V-VM Ultra Manuel utilisateur

Quick Start Guide

First Edition V1 Published March 2006

15G0636480K0

U2467

K8V-VM Ultra

English

中文

Español

Русский

Português

2 ASUS K8V-VM Ultra

English

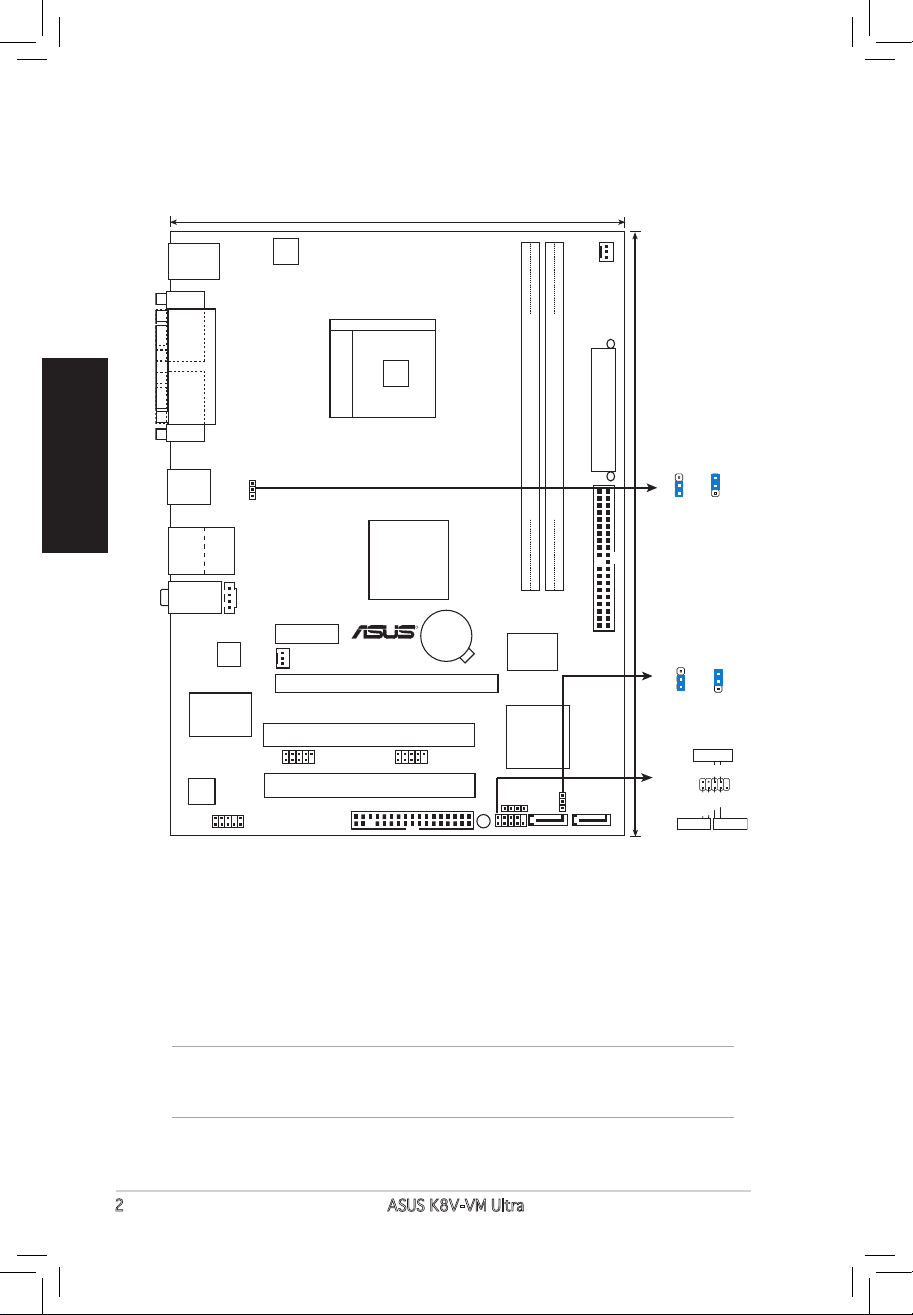

1. Motherboard layout

2. Installing the CPU

Follow these steps to install a CPU.

1. Locate the 754-pin ZIF socket on the motherboard.

2. Lift up the socket lever to at least a 90° angle.

WARNING!

The CPU ts only in one correct orientation. DO NOT force the CPU into the

socket to prevent bending the pins and damaging the CPU!

Socket 754

FLOPPY

VIA

K8M890

Below:Mic In

Center:Line Out

Top:Line In

RJ-45

Top:

USB3

USB4

Bottom:

VIA

VT8237A

AAFP

SB_PWR

DDR DIMM1 (64 bit,184-pin module)

DDR DIMM2 (64 bit,184-pin module)

EATXPWR

USB12

PS/2KBM

T: Mouse

B: Keyboard

ATX12V

CR2032 3V

Lithium Cell

CMOS Power

PCIEX16

PCI1

PCI2 F_PANEL

PWRGround

GNDReset

IDE_LED+

IDE_LED-

RESETIDE LED

PWRSW

BIOS

ALC660

RTL8201CL

SATA1F_PANEL SATA2

CHA_FAN

Super

I/O

PRI_IDE

CPU_FAN

PS2_USB_PWR

COM2

PARALLEL PORT

VGA

USB56 USB78

PCIEX1_1

CLRTC

PS2_USB_PWR

(Default)

+5V +5VSB

CLRTC

Normal Clear CMOS

(Default)

18.2cm (7.2in)

24.5cm (9.6in)

K8V-VM ULTRA

SPEAKER

ASUS K8V-VM Ultra 3

English

3. System Memory

You may install 64MB, 128 MB, 256 MB, 512 MB, 1 GB unbuffered ECC or

non-ECC DDR DIMMs into the DIMM sockets using the memory conguration

in this section.

• Installing DDR DIMMs other than the recommended congurations

may cause memory sizing error or system boot failure.

• For optimum compatibility, obtain memory modules from qualied

vendors. Visit the ASUS website (www.asus.com) for the latest DDR

400 Qualied Vendors List.

• Always install DIMMs with the same CAS Latency. For optimum

compatibility, obtain memory modules from the same vendor.

3. Position the CPU above the socket such that the CPU corner with the

gold triangle matches the socket corner with a small triangle.

4. Carefully insert the CPU into the socket until it ts in place.

5. When the CPU is in place, push down the socket lever to secure the CPU.

The lever clicks on the side tab to indicate that it is locked.

4. BIOS information

The Flash ROM on the motherboard contains the BIOS. You can update the

BIOS information or congure the parameters using the BIOS Setup utility.

The BIOS screens include navigation keys and brief online help to guide you.

If you encounter system problems, or if the system becomes unstable after

you changed settings, load the Setup Defaults. Visit the ASUS website (www.

asus.com) for updates.

To enter Setup at start up:

Press <Delete> during the Power-On Self-Test (POST). If you do not press

<Delete>, POST continues with its test routines.

To enter Setup after POST:

• Restart the system by pressing <Ctrl> + <Alt> + <Delete>, then press

<Delete> during POST, or

• Press the reset button on the chassis, then press <Delete> during POST,

• Turn the system off and back on, then press <Delete> during POST

4 ASUS K8V-VM Ultra

English

To update the BIOS with AFUDOS:

Boot the system from a oppy disk that contains the latest BIOS le. At the

DOS prompt, type afudos /i<lename.rom> and press Enter. Reboot the

system when the update is complete.

To update the BIOS with ASUS EZ Flash:

Boot the system and press <Alt> + <F2> during POST to launch EZ Flash. Insert a

oppy disk that contains the latest BIOS le. EZ Flash performs the BIOS update

process and automatically reboots the system when done.

To recover the BIOS with CrashFree BIOS 2:

Boot the system. If the BIOS is corrupted, the CrashFree BIOS 2 auto recovery

tool checks for a oppy disk or CD to restore the BIOS. Insert the motherboard

support CD, or a oppy disk that contains the original or latest BIOS le. Reboot

the system after the BIOS is recovered.

5. Software support CD information

This motherboard supports Windows®2000/2003 Server/XP operating

system (OS). Always install the latest OS version and corresponding updates

so you can maximize the features of your hardware.

The support CD that came with the motherboard contains useful software

and several utility drivers that enhance the motherboard features. To begin

using the support CD, simply insert the CD into your CD-ROM drive. The CD

automatically displays the welcome screen and the installation menus if

Autorun is enabled in your computer. If the welcome screen did not appear

automatically, locate and double-click on the le ASSETUP.EXE from the BIN

folder in the support CD to display the menus.

If you want to refer to User Manual, please visit our website www.

asus.com to download.

ASUS K8V-VM Ultra 5

简体中文

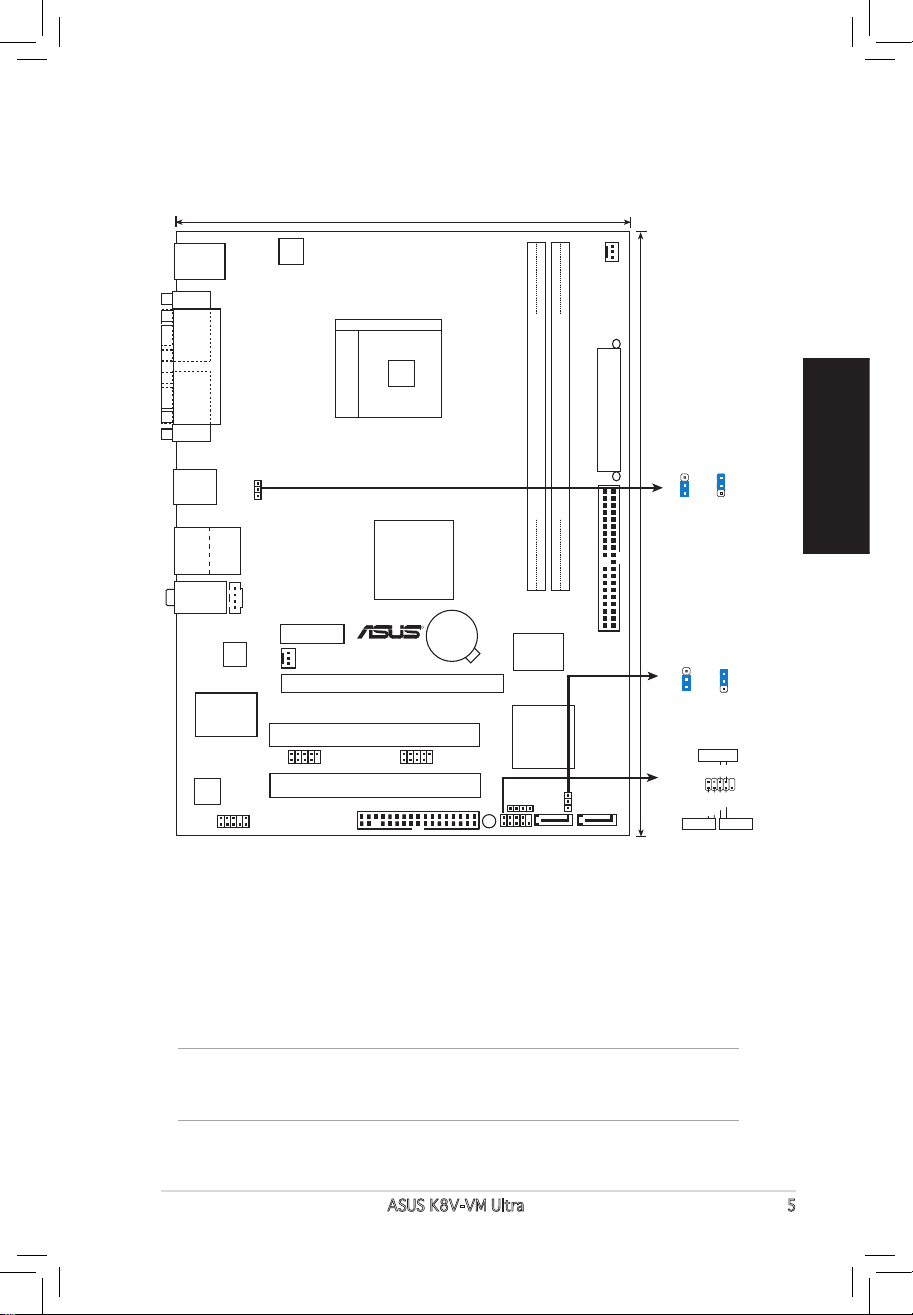

1. 主板结构图

2. 安装CPU

请按照以下步骤安装 CPU：

1. 找到主板上的 754-pin ZIF 插槽。

2. 将插座侧边的固定拉杆拉起至与插座成 90°角。

警告！

CPU 只能以一个方向正确地安装到主板上的 CPU 插座中。请勿用力将 CPU 以错误的

方向安装，这样做可能导致 CPU 与插座上的针脚损坏。

Socket 754

FLOPPY

VIA

K8M890

Below:Mic In

Center:Line Out

Top:Line In

RJ-45

Top:

USB3

USB4

Bottom:

VIA

VT8237A

AAFP

SB_PWR

DDR DIMM1 (64 bit,184-pin module)

DDR DIMM2 (64 bit,184-pin module)

EATXPWR

USB12

PS/2KBM

T: Mouse

B: Keyboard

ATX12V

CR2032 3V

Lithium Cell

CMOS Power

PCIEX16

PCI1

PCI2 F_PANEL

PWRGround

GNDReset

IDE_LED+

IDE_LED-

RESETIDE LED

PWRSW

BIOS

ALC660

RTL8201CL

SATA1F_PANEL SATA2

CHA_FAN

Super

I/O

PRI_IDE

CPU_FAN

PS2_USB_PWR

COM2

PARALLEL PORT

VGA

USB56 USB78

PCIEX1_1

CLRTC

PS2_USB_PWR

(Default)

+5V +5VSB

CLRTC

Normal Clear CMOS

(Default)

18.2cm (7.2in)

24.5cm (9.6in)

K8V-VM ULTRA

SPEAKER

6 ASUS K8V-VM Ultra

简体中文

3. 系统内存

您可以安装 64MB, 128 MB, 256 MB, 512 MB, 1 GB unbuffered ECC 或 non-ECC DDR

DIMM 内存条。

• 请使用推荐的 DDR 内存条，否则可能导致内存大小错误或系统启动失

败。

• 为了获得最佳的兼容性，建议您使用同一厂商生产的内存条。请登录华硕

网站 (www.asus.com) 以获得最新的 DDR400 内存合格供应商列表。

• 请安装具有相同 CAS 延迟时间的内存条。为了获得最佳的兼容性，请选

择同一厂商的内存条。

3. 将 CPU 按照正确的方向置入插槽中，注意 CPU 上标记的金三角必须对准插槽

上有记号的角。

4. 轻轻压下 CPU 到插槽上，使其紧贴于插槽之上。

5. CPU 放好后，用手指压下固定拉杆并扣于固定扣上。拉杆扣在侧面的卡钩上代

表它已经锁定。

ASUS K8V-VM Ultra 7

简体中文

4. BIOS信息

主板上的 Flash ROM 包含了 BIOS 信息。您可以升级 BIOS 信息或使用 BIOS 设置

程序配置系统参数。BIOS 界面包含了导航键和简要的在线说明，以帮助您操作。如

果您遇到了系统问题，或更改设置后导致系统不稳定，请载入默认的 BIOS 设置。

您可以访问华硕网站 (www.asus.com) 获得更新的 BIOS 信息。

在启动过程中进入BIOS设置程序：

在系统开机自我测试 (POST，Power-On-Self-Test) 过程中，按下 <Delete> 键暂时停止

测试并进入 BIOS 设置程序。若您没有按下 <Delete> 键，POST 程序将继续运行。

在POST过程结束后进入BIOS设置程序：

• 按下 <Ctrl> + <Alt> + <Delete> 键重新启动电脑，然后在 POST 过程中按下

<Delete> 键，或者

• 按下机箱上的 Reset 按钮，然后在 POST 过程中按下 <Delete> 键，或者

• 关闭电脑，然后重新开启，并在 POST 过程中按下 <Delete> 键。

使用AFUDOS升级BIOS：

用一张存有最新 BIOS 文件的软盘启动系统。在 DOS 提示符下，输入以下命令：

afudos /i<filename.rom>，然后按下 <Enter>。当升级完成之后重新启动系统。

使用ASUSEZFlash升级BIOS：

启动系统，并在 POST 过程中按下 <Alt> + <F2> 键，启动 EZ Flash 程序。插入一

张存有最新 BIOS 文件的软盘。EZ Flash 程序即开始 BIOS 升级过程，并在升级完成

后自动重启系统。

使用CrashFreeBIOS2恢复BIOS程序：

启动系统。若 BIOS 已经损毁， CrashFree BIOS 2 自动恢复工具会检测软盘或光盘

中存储的 BIOS 文件来恢复 BIOS。请插入存有原始或最新的 BIOS 文件的主板随机

光盘或软盘。在 BIOS 恢复后重新启动系统。

5. 随机光盘附赠软件信息

本主板支持 Windows® 2000/2003 Server/XP 操作系统 (OS)。请安装最新版本的操作

系统，并经常进行升级以充分使用计算机的各项功能。

主板包装盒里的随机光盘中包含了驱动程序、软件应用程序以及一些可以调用所有

主板功能的工具软件。要使用随机光盘，只需将光盘放入光驱内，如果 Autorun (自

动播放) 功能启用的话，光盘将自动显示欢迎画面和安装菜单。如果欢迎画面没有自

动出现，请从随机光盘的 BIN 文件夹内找到 ASSETUP.EXE 文件，双击这个文件

即可运行。

ASUS K8V-VM Ultra

Español

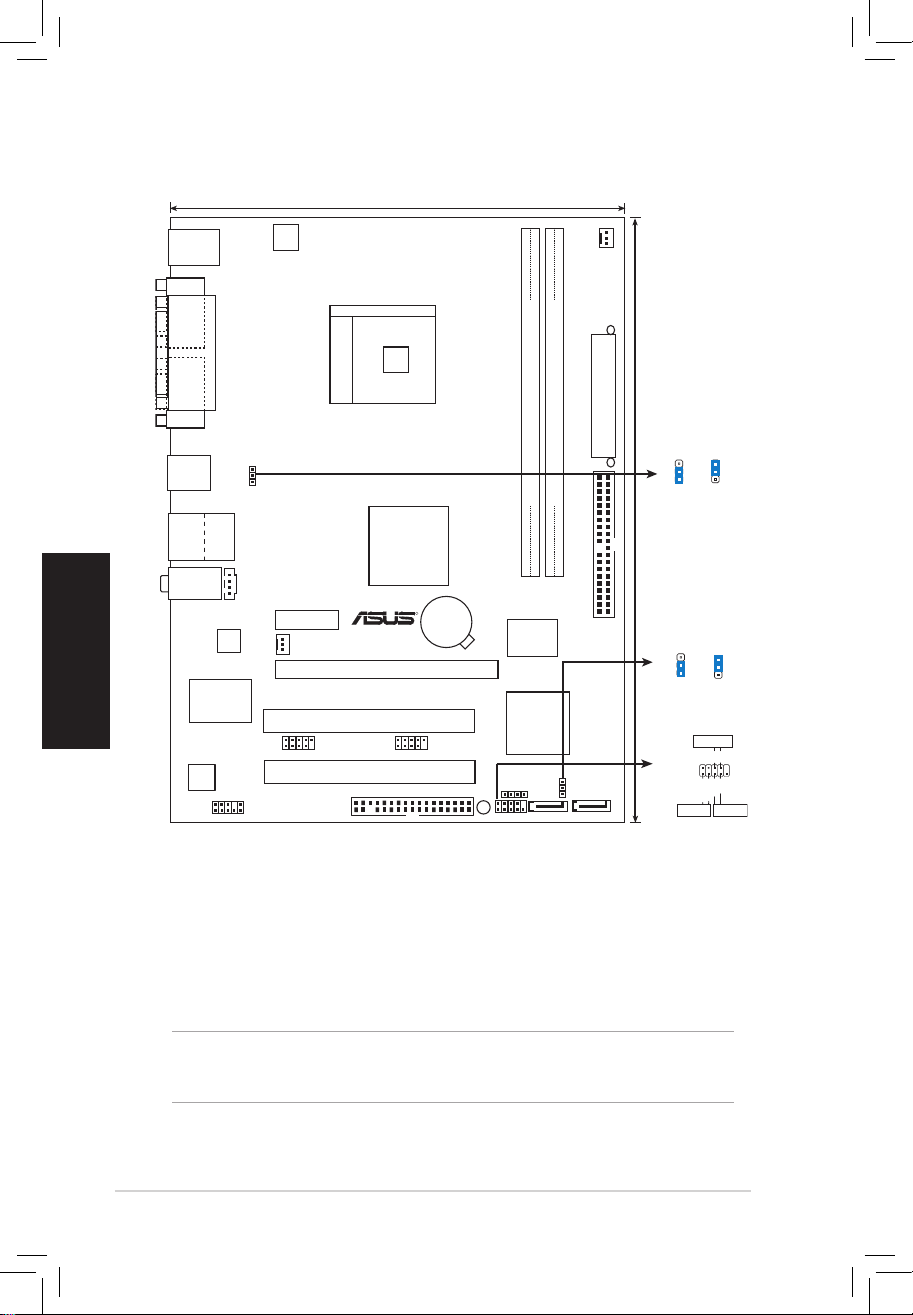

1. Distribución de la placa base

2. Instalación de la CPU

Para instalar la CPU siga estas instrucciones.

1. Localice la ranura ZIF de 754 contactos en la placa base.

2. Levante la palanca de la ranura hasta un ángulo de 90º.

¡ADVERTENCIA!

La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para

evitar que los contactos se doblen y la CPU quede dañada!

Socket 754

FLOPPY

VIA

K8M890

Below:Mic In

Center:Line Out

Top:Line In

RJ-45

Top:

USB3

USB4

Bottom:

VIA

VT8237A

AAFP

SB_PWR

DDR DIMM1 (64 bit,184-pin module)

DDR DIMM2 (64 bit,184-pin module)

EATXPWR

USB12

PS/2KBM

T: Mouse

B: Keyboard

ATX12V

CR2032 3V

Lithium Cell

CMOS Power

PCIEX16

PCI1

PCI2 F_PANEL

PWRGround

GNDReset

IDE_LED+

IDE_LED-

RESETIDE LED

PWRSW

BIOS

ALC660

RTL8201CL

SATA1F_PANEL SATA2

CHA_FAN

Super

I/O

PRI_IDE

CPU_FAN

PS2_USB_PWR

COM2

PARALLEL PORT

VGA

USB56 USB78

PCIEX1_1

CLRTC

PS2_USB_PWR

(Default)

+5V +5VSB

CLRTC

Normal Clear CMOS

(Default)

18.2cm (7.2in)

24.5cm (9.6in)

K8V-VM ULTRA

SPEAKER

ASUS K8V-VM Ultra

Español

3. Memoria de sistema

Puede instalar DIMM DDR ECC/no ECC de 64MB, 128MB, 256MB, 512MB

y 1GB sin memoria intermedia dentro de las ranuras DIMM utilizando las

conguraciones de memoria que aparecen en esta sección.

• La instalación de módulos de memoria DIMM DDR en una

conguración distinta a la recomendada podría causar errores

de tamaño de memoria o fallos en el inicio del sistema.

• Para una compatibilidad óptima, obtenga módulos de memoria en puntos

de venta cualicados. Visite el sitio web ASUS (www.asus.com) para

obtener la Lista de proveedores DDR DIMM cualicados más reciente.

• Instale siempre DIMM con la misma latencia CAS. Para una compatibilidad

óptima, se recomienda que obtenga módulos de memoria del mismo

proveedor.

3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el

triángulo dorado coincida con la esquina con el pequeño triángulo en el

zócalo.

4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.

5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura

para jar la CPU. La palanca encajará en la cha lateral para indicar que

está cerrada.

4. Información sobre la BIOS

La BIOS esta contenida en la memoria ROM Flash de la placa madre. Puede

actualizar la información de la BIOS o congurar los parámetros usando la

utilidad de conguración de la BIOS. Las pantallas de la BIOS incluyen teclas

de navegación y una ayuda simple para guiarle. Si tras cambiar la conguración

encuentra problemas en el sistema, o si este se vuelve inestable, cargue la

conguración por defecto (Setup Defaults). Visite el sitio Web de ASUS (www.

asus.com) para acceder a actualizaciones.

ASUS K8V-VM Ultra

Español

Para acceder a la conguración de la BIOS durante el proceso de inicio:

Pulse <Suprimir> durante el proceso de auto comprobación de encendido

(Power-On Self-Test - POST). Si no pulsa <Suprimir>, el proceso POST

continuará con sus rutinas de comprobación.

Para acceder a la conguración de la BIOS tras el proceso POST:

• Reinicie el sistema presionando <Ctrl> + <Alt> + <Suprimir>, y pulse

<Suprimir> durante el proceso POST, o

• Pulse el botón de reinicio en el chasis, y pulse <Suprimir> durante el proceso

POST, o

• Apague y encienda el sistema, y pulse <Suprimir> durante el proceso

POST.

Para actualizar la BIOS con AFUDOS:

Inicie el sistema desde un diskette de sistema con un archivo de BIOS actualizado.

En el intérprete de comandos DOS, escriba afudos /i<nombredearchivo.

rom> y pulse Enter. Reinicie el sistema cuando la actualización haya sido

completada.

Para actualizar la BIOS con ASUS EZ Flash:

Inicie el sistema y presione <Alt>+<F2> durante el proceso POST y ejecutar EZ

Flash. Inserte un diskette con un archivo BIOS actualizado. EZ Flash realizará

el proceso de actualización de la BIOS y automáticamente reiniciará el sistema

cuando haya terminado.

Para actualizar la BIOS con CrashFree BIOS 2:

Inicie el sistema. Si la BIOS ha sido corrompida, la herramienta de auto

recuperación CrashFree BIOS 2 buscará un diskette o CD para restaurar la

BIOS. Inserte el CD de soporte de la placa madre, o un diskette que contenga la

BIOS original o una BIOS actualizada. Una vez que la BIOS haya sido recuperada

renicie el sistema.

5. Información sobre el CD de soporte de

Software

Esta placa madre soporta sistemas operativos (SO) Windows®2000/2003

Server/XP. Instale siempre la última versión del SO con sus actualizaciones

correspondientes para que pueda maximizar las funciones de su hardware.

El CD de soporte incluido con su placa madre contiene útiles aplicaciones

y varios controladores para mejorar las funciones de la placa madre. Para

comenzar a utilizar el CD de soporte, inserte éste en su unidad de CD-ROM.

El CD mostrará automáticamente una pantalla de bienvenida y los menús de

instalación (si la función de autoejecución “Autorun” ha sido activada en su

PC). Si la pantalla de bienvenida no aparece de manera automática, localice

y haga doble clic en el archivo ASSETUP.EXE que se encuentra en la carpeta

BIN del CD de soporte para mostrar los menús.

Autres manuels pour K8V-VM Ultra

Table des matières

Langues :

Autres manuels Asus Carte mère

Asus

Asus P5SD2-X SE Manuel utilisateur

Asus

Asus A78M-E Manuel utilisateur

Asus

Asus 90MB12S0-M0EAY0 Manuel utilisateur

Asus

Asus TUF B360M-E GAMING Manuel utilisateur

Asus

Asus M5A97 EVO Manuel utilisateur

Asus

Asus A8N-VM Manuel utilisateur

Asus

Asus P7H55-M USB3 Manuel utilisateur

Asus

Asus Q87M-E Manuel utilisateur

Asus

Asus P/I-P6NP5 Manuel utilisateur

Asus

Asus P4BGL-MX 533 Manuel utilisateur

Asus

Asus Z10PE-D8 WS Manuel utilisateur

Asus

Asus M5A97 R2.0 Manuel utilisateur

Asus

Asus ROG STRIX B760-G GAMING WIFI D4 Manuel utilisateur

Asus

Asus Z170-AR Manuel utilisateur

Asus

Asus EX-B660M-V5 D4 Manuel utilisateur

Asus

Asus H81M-C Manuel utilisateur

Asus

Asus PRIME B450-PLUS Manuel utilisateur

Asus

Asus KFN32-D - Motherboard - SSI EEB 3.51 Manuel utilisateur

Asus

Asus Z77-A Manuel utilisateur

Asus

Asus Z170-E Manuel utilisateur

Asus

Asus TUF Z270 Mark 1 Manuel utilisateur

Asus

Asus P4SGL-VM Manuel utilisateur

Asus

Asus F1A55-V PLUS Manuel utilisateur

Asus

Asus ROG RAMPAGE VI EXTREME Manuel utilisateur

Manuels Carte mère populaires d'autres marques

DFI

DFI SD170 Manuel utilisateur

ASROCK

ASROCK ROMED8-2T Manuel utilisateur

Winmate

Winmate IC70 Manuel utilisateur

Grantech

Grantech SYS8F377VGGA-3OMN Manuel utilisateur

Telit Wireless Solutions

Telit Wireless Solutions SL869-3DR Manuel utilisateur

Gigabyte

Gigabyte GA-9IVDT Manuel utilisateur

Texas Instruments

Texas Instruments ADS8372EVM Manuel utilisateur

Commell

Commell MS-C73 Manuel utilisateur

IBT Technologies

IBT Technologies MB860 Manuel utilisateur

Nvidia

Nvidia TEGRA DG-04927-001_V01 Manuel utilisateur

Biostar

Biostar M7VIT Bravo Instructions d'utilisation et d'installation

Intel

Intel D33217CK Manuel utilisateur

EPC

EPC EPC9147C Manuel utilisateur

EPOX

EPOX MU-8KHA0010 Manuel utilisateur

Ski-Doo

Ski-Doo Bombardier MPEM 219 700 090 Manuel utilisateur

Epson

Epson S5U13700P00C000 Manuel utilisateur

Gigabyte

Gigabyte GA-K8N Ultra-SLI Manuel utilisateur

Albatron

Albatron PX925XE Series Manuel utilisateur
