Assa Abloy OneSystem 319N Instructions d'installation

The global leader in

door opening solutions

www.assaabloy.de

D0082900

Sicherheitshinweise / Safety Instructions /

Consignes de sécurité / Precauzioni / Veiligheidsaanwijzingen

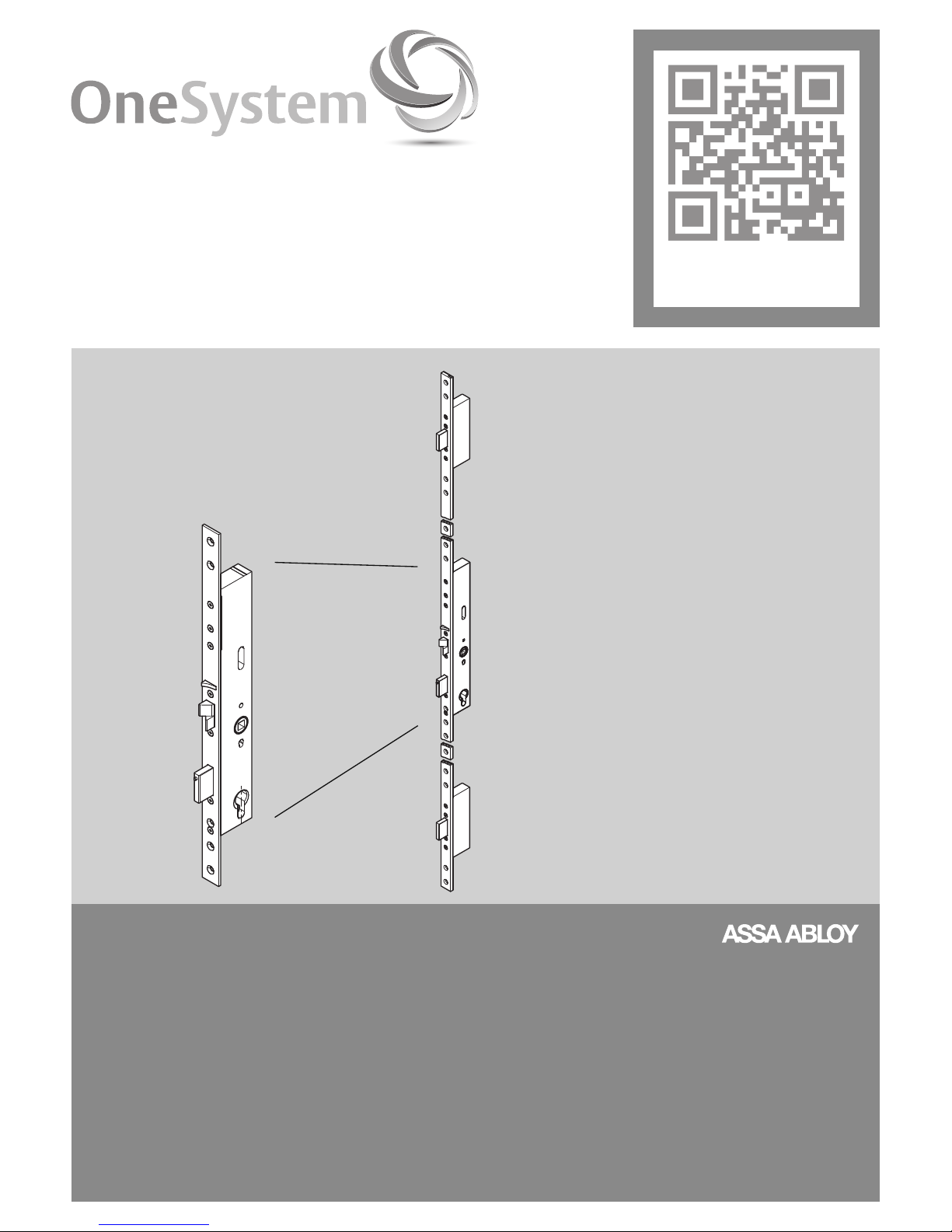

OneSystem Sicherheitsschloss 309N / 319N

OneSystem Security Lock 309N / 319N

Serrure de sécurité OneSystem 309N / 319N

Serratura di sicurezza OneSystem 309N / 319N

OneSystem veiligheidsslot 309N / 319N

DE Seite 2

EN Page 14

FR Page 26

IT Pagina 38

NL Pagina 50

Mechanisches Mehrfachverriegelungsschloss 319N

Mechanical multi-point lock 319N

Serrure multipoints mécanique 319N

Serratura multipunto meccanica 319N

Mechanisch meervoudig vergrendelingsslot 319N

Mechanisches Sicherheitsschloss 309N

Mechanical Security Lock 309N

Serrure de sécurité mécanique 309N

Serratura di sicurezza 309N

Mechanisch veiligheidsslot 309N

2DE

Eine Anleitung mit weiteren Details ist im Internet verfügbar.

Über die Internetseite kommen Sie zur Produktsuche.

Geben Sie dort die Artikelnummer ein.

Herausgeber

ASSA ABLOY Sicherheitstechnik GmbH

Bildstockstraße 20

72458 Albstadt

DEUTSCHLAND

Telefon: +49 (0) 7431 / 123-0

Telefax: +49 (0) 7431 / 123-240

Internet: www.assaabloy.de

E-Mail: albstadt@assaabloy.com

Dokumentennummer, -datum

D0082900 02.2016

Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich

geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des

Urheberrechtsgesetzes ist ohne Zustimmung von

ASSAABLOYSicherheitstechnikGmbH unzulässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen

und die Einspeicherung und Verarbeitung in elektronischen Systemen.

www.assaabloy.de

/ Produkt /

DE Lesen Sie diese Anleitung vor der Benutzung sorgfältig durch und bewahren

Sie sie auf. Die Anleitung beinhaltet wichtige Informationen zum Produkt,

insbesondere zum bestimmungsgemäßen Gebrauch, zur Sicherheit, Montage,

Benutzung, Wartung und Entsorgung.

Geben Sie die Anleitung nach der Montage an den Benutzer und im Falle einer

Weiterveräußerung mit dem Produkt weiter.

Hinweise

Zu dieser Anleitung

Diese Kurzanleitung wurde für Handwerksfachkräfte, sowie eingewiesenes

Personal geschrieben.

Bedeutung der Symbole

Gefahr!

Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

Warnung!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schweren Verletzungen

führen.

Vorsicht!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

Achtung!

Hinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des

Produkts beeinträchtigen.

Hinweis!

Hinweis: Ergänzende Informationen zur Bedienung des Produkts.

Hinweise

4DE Hinweise

Sicherheitshinweise

Warnung!

Lebensgefahr, Verletzungsgefahr und Sachschäden durch verminderte Feu-

erschutzfunktion: Feuerschutztüren (auch Rauchschutztüren) verhindern den

Durchtritt von Feuer (Rauch). Diese Türen werden als Ganzes geprüft:

· Bauaufsichtliche Vorschriften müssen eingehalten werden,

· die Zertifizierung der Schutztür muss zum Schloss passen,

· ein Austausch gegen ein anderes Modell oder Nachrüstung des Schlosses muss

mit dem Türhersteller abgesprochen werden,

· Vorgaben durch den Türhersteller müssen eingehalten werden,

· das Schloss muss in passender Größe montiert werden.

Lebensgefahr und Verletzungsgefahr durch Beschädigung: Ein beschädigtes

Schloss ist ein Sicherheitsrisiko, es darf nicht montiert und benutzt werden. Das

Schloss und die Verpackung dürfen nicht beschädigt sein.

Achtung!

Sachschaden durch Arbeiten am Türblatt: Bei allen Arbeiten am Türblatt, zum

Beispiel Bohren oder Fräsen, muss das Schloss ausgebaut sein.

Funktionseinschränkung bei falscher Funktionsluft: Die Funktionsluft muss

passend eingestellt sein („Technische Daten“, Seite12)

Sachschaden durch ungeeignetes Schließblech: Das Schließblech muss so ausge-

wählt und montiert sein, dass es immer die Anlauf- und Gleitfläche für die Schlossfalle bietet.

Sachschaden durch falsche Handhabung beim Transport: Das Türblatt darf

nicht an den Türdrückern gehoben oder getragen werden.

Sachschaden durch Öffnen: Das Schloss darf nicht geöffnet werden, da es dabei

beschädigt wird, die Gewährleistung erlischt („Gewährleistung“, Seite13).

Sachschaden durch Überlackieren. Schloss und Schließblech dürfen nicht mit

Farbe und anderen Substanzen überstreichen.

Vor Wasser und Feuchtigkeit schützen: Das OneSystem Sicherheitsschloss 309N/319N

muss voreindringendemWassergeschützt werden. Wasser beeinträchtigt die Funktion des

Schlosses.

Hinweise

Hinweise nach DINEN179 und DINEN1125

Warnung!

Gefahr durch Veränderung von Türen in Rettungswegen: Die Sicherheitsmerk-

male dieses Produkts sind eine wesentliche Voraussetzung für dessen Überein-

stimmung mit DINEN179 und DINEN1125. Es dürfen keinerlei Veränderungen

vorgenommen werden, die nicht in diesen Anweisungen beschrieben sind.

Ungeeignete Türen vermindern den Personen- und Einbruchschutz: Nur zu-

gelassene und technisch einwandfreie Türen sind für die Montage des OneSystem

Sicherheitsschlosses 309N/319N geeignet. Vor der Montage des OneSystem Sicher-

heitsschlosses 309N/319N muss die Tür überprüft werden, ob sie ordnungsgemäß

angeschlagen ist und keinen Verzug aufweist. Die Tür muss für die Verwendung

des OneSystem Sicherheitsschlosses 309N/319N zugelassen sein. Bedienelemente

der Tür dürfen sich nicht gegenseitig behindern.

Das OneSystem Sicherheitsschloss 309N/319N ist für die Verwendung an Pendeltü-

ren nicht zugelassen.

Ungeeignete Verschlüsse vermindern den Personenschutz und Feuerschutz:

Das OneSystem Sicherheitsschloss 309N/319N ist für Feuerschutz- oder Rauchschutz-

türen geeignet („Klassifizierungsschlüssel“, Seite10). Prüfen Sie, ob die

Zertifizierung der Tür zum Schloss passt. Achten Sie darauf, dass das OneSystem

Sicherheitsschloss 309N/319N in passender Größe und mit dem passenden

Zubehör eingebaut wird.

Ungeeignete Türdichtungen vermindern den Personenschutz: Bei Verwendung

von Türdichtungen (zum Beispiel Profildichtungen oder Bodendichtungen) darf

keine Funktion des OneSystem Sicherheitsschlosses 309N/319N beeinträchtigt

werden.

Zerbrechende Glastüren können zu schweren Verletzungen führen: Glastüren

oder Glasteile an Türen müssen aus Sicherheitsglas oder Verbundsicherheitsglas

bestehen.

Ungeeignete Befestigungsmittel vermindert Personen- und Einbruchschutz: Je

nach Einbausituation und Materialien der Tür müssen geeignete Befestigungsmit-

tel verwendet werden.

6DE Hinweise

Warnung!

Falsche oder Fehlerhafte Montage vermindert den Personenschutz: Die

übliche Einbauhöhe für die horizontale Betätigungsstange (Panikgriffstange) ist

900mm bis 1100mm über der fertigen Fußbodenoberfläche. Falls die Mehrheit

im Gebäude Kinder sind, muss die Einbauhöhe entsprechend vermindert werden.

Die horizontale Betätigungsstange muss so installiert werden, dass eine größt-

mögliche wirksame Stangenlänge erreicht wird.

Es sollten jegliche vorgesehenen Sperrgegenstücke oder Verkleidungen installiert

werden, um die Übereinstimmung mit dieser Europäischen Norm sicherzustellen

Eingeschränkte Beweglichkeit der Tür vermindert Personenschutz: Alle

Sperrelemente müssen so montiert sein, dass die freie Bewegung der Tür nicht

behindert wird. Die Türen dürfen nur mit den zugelassenen Verschlüssen zugehal-

ten werden. Es dürfen keine weiteren Vorrichtungen installiert werden. Eventuell

installierte Türschließer dürfen die Betätigung der Tür durch Kinder und gebrech-

liche Personen nicht beeinträchtigen.

Montage

Warnung!

Lebensgefahr und Verletzungsgefahr durch Beschädigung: Ein beschädigtes

Schloss ist ein Sicherheitsrisiko. Ein beschädigtes Schloss darf nicht montiert und

benutzt werden. Das Schloss und die Verpackung dürfen nicht beschädigt sein.

Lebensgefahr und Verletzungsgefahr durch falsche oder fehlerhafte Montage

der horizontalen Betätigungsstange (Panikstange) nach DINEN1125: Die

übliche Einbauhöhe für die Panikstange ist 900mm bis 1100mm über der fertigen

Fußbodenoberfläche. Falls die Mehrheit im Gebäude Kinder sind, muss die Einbau-

höhe entsprechend vermindert werden. Die horizontale Betätigungsstange muss so

installiert werden, dass eine größtmögliche wirksame Stangenlänge erreicht wird .

Lebensgefahr und Verletzungsgefahr durch falsche oder fehlerhafte Mon-

tage der Türdrückergarnitur nach DINEN179: Es dürfen ausschließlich nach

DINEN179 zugelassene Türbeschläge, Sperrgegenstücke und Verkleidungen

verwendet werden .

Hinweise

Warnung!

Verletzungs- und Lebensgefahr durch gefährliche Handwerksarbeiten. Die für

eine vollständige Montage benötigten Maschinen und Tätigkeiten bergen ein er-

hebliches Verletzungsrisiko. Die Holz- und Metallbearbeitung darf ausschließlich

von Handwerkern und eingewiesenes Personal durchgeführt werden, die in den

notwendigen Sicherheitsmaßnahmen zur Vermeidung schwerer Verletzungen

geschult sind, insbesondere im Umgang mit Fräsen, Sägen und Bohrmaschinen.

Ungeeignete Türen vermindern den Personen- und Einbruchschutz: Nur zu-

gelassene und technisch einwandfreie Türen sind für die Montage des OneSystem

Sicherheitsschlosses 309N/319N geeignet. Vor der Montage des OneSystem Sicher-

heitsschlosses 309N/319N muss die Tür überprüft werden, ob sie ordnungsgemäß

angeschlagen ist und keinen Verzug aufweist. Die Tür muss für die Verwendung

des OneSystem Sicherheitsschloss 309N/319N zugelassen sein.

Lebensgefahr und Verletzungsgefahr durch falsch eingestellte Panikseite: Prü-

fen Sie nach der Montage des Schlosses, ob die verriegelte Tür in Fluchtrichtung

geöffnet werden kann.

Achtung!

Sachschaden durch Arbeiten am Türblatt: Bei allen Arbeiten am Türblatt, zum

Beispiel Bohren oder Fräsen, muss das Schloss ausgebaut sein.

Funktionseinschränkung durch fehlerhafte Ausfräsung der Schlosstasche: Die

Schlosstasche muss entsprechend der Schlosskastenmaße ausgearbeitet werden.

Das Schloss muss sich ohne Kraftaufwand einsetzen und verspannungsfrei ver-

schrauben lassen.

Sachschaden nach Durchbohren des Schlosses: Das Schloss wird durch Bohren

beschädigt. Für das Anbringen von Türbeschlägen dürfen nur die werkseitig

gefertigten Bohrungen verwendet werden. Bei Arbeiten am Türblatt, zum Beispiel

Bohren oder Fräsen, muss das Schloss ausgebaut sein.

Beschädigung durch Schmutz: Das Schloss wird durch Verschmutzung beschä-

digt. Vor der Montage müssen Schlosstasche und sämtliche Bohrungen gesäubert

werden (durch Ausblasen oder Aussaugen).

8DE Hinweise

Achtung!

Funktionseinschränkung durch verspannte Montage: Das Schloss muss verspan-

nungsfrei eingebaut werden.

Funktionseinschränkung durch nicht frei bewegliche Türdrücker: Das Schloss

muss so eingebaut werden, dass der Drückerstift und die Schlossnuss fluchten.

Sachschaden durch gewaltsames Einsetzen des Drückerstifts in die Schloss-

nuss: Der Drückerstift des Türdrückers muss leicht in die Schlossnuss geschoben

werden. Werkzeuge werden nicht benötigt.

Sachschaden durch fehlenden Profilzylinder in verriegelter Tür: Das OneSys-

tem Sicherheitsschloss 309N/319N verriegelt eine zugefallene Tür automatisch

und kann danach nur über einen montierten Schließzylinder wieder entriegelt

werden. Ist kein Schließzylinder montiert, kann die Tür nur gewaltsam geöffnet

werden. Bevor das OneSystem Sicherheitsschloss 309N/319N montiert wird, muss

ein Bauschließzylinder montiert sein.

Sachschaden durch Bauschlüssel: Die Verwendung eines so genannten

Bauschlüssels kann das Schloss zerstören. Die Funktion ist dann nicht mehr

gewährleistet. Verwenden Sie zur Bedienung des Schlosses ausschließlich einen

geeigneten Schließzylinder.

Hinweise

Bestimmungsgemäßer Gebrauch

Das OneSystem Sicherheitsschloss 309N/319N ist zum Einbau in ein- oder zweiflü-

geligen Rohrrahmen- oder Vollblatttüren (Dornmaß ab 55 mm) aus Metall oder

Holz geeignet.

Es dient zum Herstellen einer Türverriegelung in Sicherheitsbereichen und ist zur

Verwendung in Fluchttüren nach DIN EN 179 und Paniktüren nach DIN EN 1125

zugelassen.

· Bei zweiflügeligen Fluchttüren muss auch der Standflügel als Fluchttür ausge-

legt sein und mit einem zugelassenen Panikgegenkasten ausgestattet sein.

· Ist der Standflügel nicht als Fluchttür ausgelegt, darf das OneSystem Sicherheits-

schloss 309N/319N nur dann in die zweiflügelige Tür eingebaut werden, wenn

sich der Standflügel sicher und spielfrei feststellen lässt und der Gangflügel

gegen eine Anschlagkante läuft.

Bei zweiflügeligen Türen mit gefälztem Mittelstoß und Paniktürverschlüssen in

jedem Flügel muss sich der Flügel öffnen, bei dem der Paniktürverschluss betätigt

wird. Beide Flügel müssen frei öffnen, wenn beide Paniktürverschlüsse gleichzeitig

betätigt werden. Dazu kann es erforderlich sein, dass eine Mitnehmerklappe

montiert wird.

Bei zweiflügeligen Türen mit gefälztem Mittelstoß und Türschließer muss die

richtige Schließfolge der Tür sichergestellt sein, insbesondere die Funktion einer

Feuerschutz- oder Rauchschutztür ist sonst nicht gewährleistet. Eventuell muss

ein Schließfolgeregler montiert sein.

Es ist zur Verwendung in Feuerschutztüren (Rauchschutztüren) geeignet. Alle

geltenden Bestimmungen für die Zulassung der Schutztüren müssen eingehalten

werden.

Das OneSystem Sicherheitsschloss 309N/319N darf nur in fehlerfrei funktionierende

Türanlagen eingebaut werden. Alle geltenden Bestimmungen für die vollständige

Türanlage müssen eingehalten werden.

Das Gerät ist für den Einbau entsprechend Montageanleitung und Nutzung

entsprechend Funktionsbeschreibung geeignet.

Das OneSystem Sicherheitsschloss 309N/319N ist geeignet zum Einbau in Türen mit

hoher Nutzungshäufigkeit, begleitet von nur wenig Anreiz zur Sorgfalt, wo die

Möglichkeit eines Unfalls oder eines Missbrauchs gegeben ist (zum Beispiel bei

Bürotüren).

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

10 DE Hinweise

Klassifizierungsschlüssel

DINEN1125 Paniktürverschlüsse mit horizontaler Betätigungsstange

Über den zehnstelligen Klassifizierungsschlüssel werden die Eigenschaften von

Schlössern nach DINEN1125 beschrieben.

Tab. 1 erläutert den Klassifizierungsschlüssel.

Klasse Bedeutung

3 Hohe Nutzungshäufigkeit, begleitet von nur wenig Anreiz

zur Sorgfalt, das heißt wo die Möglichkeit eines Unfalls oder

eines Missbrauchs gegeben ist

7 200.000 Prüfzyklen

7 Türmasse über 200kg (300kg)

B Geeignet für die Verwendung an Feuer- und Rauchschutztü-

ren auf Grundlage einer Prüfung nach EN 1634-1

1 Geeignet für kritische Sicherheitsfunktion

3 Hohe Korrosionsbeständigkeit nach

EN 1670:2007 Abschnitt 5.6

2 Siehe DIN EN 179, da diese Norm höher Anforderungen an

den Einbruchschutz stellt

2 Zugelassen für Stangengriffe / Druckstange mit einem Über-

stand bis zu 100mm (Normalüberstand)

A/B

·A

·B

Paniktürverschluss mit

· Griffstangen-Betätigung

· Druckstangen-Betätigung

A/B

·A

·B

Zum Einbau in

· zweiflügelige Türen im Gangflügel (Schloss mit Entriege-

lungspin) (Zertifizierungsverfahren läuft noch)

· einflügelige Türen (Schloss ohne Entriegelungspin)

Tab. 1:

Klassifizierungs-

schlüssel nach

DINEN1125

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Assa Abloy Verrouillage

Assa Abloy

Assa Abloy Yale Real Living Assure Lock YRD426 Manuel utilisateur

Assa Abloy

Assa Abloy Yale 7370 Series Manuel utilisateur

Assa Abloy

Assa Abloy Yale Real Living YRD210-ZW Caractéristiques techniques

Assa Abloy

Assa Abloy EL410 Manuel utilisateur

Assa Abloy

Assa Abloy Yale Real Living Assure Lock YRC216 Caractéristiques techniques

Assa Abloy

Assa Abloy K100-622 Manuel utilisateur

Assa Abloy

Assa Abloy Sargent L980S Manuel utilisateur

Assa Abloy

Assa Abloy Yale Real Living Assure Lock YRD226 Caractéristiques techniques

Assa Abloy

Assa Abloy medeco Aperio M100 Manuel utilisateur

Assa Abloy

Assa Abloy LSC 001T-1K1CPDP Manuel utilisateur

Assa Abloy

Assa Abloy Yale 8800-ITS Guide de démarrage rapide

Assa Abloy

Assa Abloy Yale YDD424A Manuel utilisateur

Assa Abloy

Assa Abloy IKON eCLIQ N110 Manuel utilisateur

Assa Abloy

Assa Abloy High Security Deadbolt 6000 Manuel utilisateur

Assa Abloy

Assa Abloy YRD256 Manuel utilisateur

Assa Abloy

Assa Abloy OneSystem 309N Guide d'installation

Assa Abloy

Assa Abloy Yale Real Living Assure Lock SL Series Caractéristiques techniques

Assa Abloy

Assa Abloy Abloy EL648 Manuel utilisateur

Assa Abloy

Assa Abloy ML53PA Manuel utilisateur

Assa Abloy

Assa Abloy Securitron Magnalock Series Manuel utilisateur

Assa Abloy

Assa Abloy EL490 Manuel utilisateur

Assa Abloy

Assa Abloy Sargent FM6100 Series Manuel utilisateur

Assa Abloy

Assa Abloy LOCKWOOD Sliding Door Latch Manuel utilisateur

Assa Abloy

Assa Abloy Yale 5300LN Series Guide de démarrage rapide

Manuels Verrouillage populaires d'autres marques

Magic

Magic 105 Manuel utilisateur

Gantner

Gantner GAT NET.Lock 7020 System Guide rapide

Wittkopp

Wittkopp Insys 7202 Manuel utilisateur

Dorma

Dorma Studio Classic Manuel utilisateur

Securam

Securam ECSL-601 Manuel utilisateur

Sudhaus

Sudhaus 3003 Manuel utilisateur

Safety 1st

Safety 1st 48517 Manuel utilisateur

Pado

Pado FDS-10 Manuel utilisateur

Esco

Esco systeQ Series Manuel utilisateur

COMPX

COMPX National D8951 Manuel utilisateur

secureo

secureo Key Box Manuel utilisateur

Stock Loks

Stock Loks C8713 Manuel utilisateur

COMPX

COMPX 1T-058 Manuel du propriétaire

Auslock

Auslock T11 Manuel utilisateur

ELCOM

ELCOM 7205 Manuel utilisateur

Stealth SAFES

Stealth SAFES ShadowVault Manuel utilisateur

Knox

Knox KeySecure 5 Manuel utilisateur

Kwikset

Kwikset 48334/01 Manuel utilisateur
