ASSA 179A S4

Nödutrymningsbeslag

Varning!

Säkerhetsegenskaperna på denna produkt är avgörande för dess överens-

stämmelse med SS-EN 179:2008. Ingen modifiering eller ändring av något slag annat

än de som beskrivs i monteringsinstruktionen är tillåtna. ASSA ansvarar ej för

funktionen av produkter som ej monterats i enlighet med bifogade instruktioner

eller då bifogad drift och underhållsinstruktion ej följts.

Slutbleck

Till nödutrymningsbeslag ASSA 179A S4 med ovan angivna låshus får endast ASSAs

slutbleck modell 1264 med artikelnummer 357207, 357208, 357728, 357729, 357730,

357731 samt 357732 användas. Alternativs kan ASSAs slutbleck model 1487 med

artikelnummer 357545, 357546, 357547, 357548 och 357549 användas

Behör

Nödutrymningsbeslag ASSA 179A S4 kan förses med utvändigt öppningsbeslag, cylinder

och/eller trycke enligt följande:

Täckskylt ASSA S4, artikelnummer 816944

Cylinderskylt ASSA S4, artikelnummer 816940

Täckskylt med trycke ASSA S4, artikelnummer 816945

Denna monteringsanvisning avser nödutrymningsbeslag ASSA 179A S4 med artikelnummer

820137, 820139, 820140 i kombination med ASSA låshus modell 710-35, 721-35, 721-35

722-35 samt 727-35 med artikelnummer 358663, 357750, 357716 och 357719.

MONTERINGSANVISNING

ASSA AB 090890

Utgåva 3 1/7

1. (3) lämplig att användas på högfrekventa dörrar;

2. (6) testad till 100 000 cykler;

3. (6) för dörrvikt up till 200 kg, dörrbredd ≤1320 mm, dörrhöjd ≤2520 mm;

4. (B) lämplig att användas på brand- och rökklassade dörrar;

5. (1) är säker att använda på dörrar i utrymningsvägar;

6. (3) hög korrosionsbeständighet;

7. (5) klass 5 säkerhetsnivå 5 000 N;

8. (2) handtagets utstick upp till 100 mm från dörrblad;

9. (A) manövreras med handtag typ A;

10. (A*) lämplig att användas på enkeldörr och dubbeldörr endast aktivt dörrblad vid användning av

låshus 721-35, 722-35 och 727-35;

*lämplig att användas på enkeldörr med låshus 710-35.

Klassificering enligt SS-EN 179:2008

1 2 3 4 5 6 7 8 9 10

Assa 1125 Panikutrymningsbeslag

ASSA 179A S4 Nödutrymningsbeslag

Cylinderstyrning & Mutterbricka

Låshus

ASSA AB 090890

Utgåva 3 2/7

Montera

låshuset,

exemplet

visar låshus

710-35

Montera samman

insidans cylinder-

styrning [ ] med

utsidans [ ].

Om någon av

smalprofilbehören

saknar cylinder

används en mutter-

bricka [ ] mot det

aktuella behöret

istället.

För att säker-

ställa eventuell

förreglings-

funktion skall

dörrspringan

vara max 3 mm

Assa 1125 Panikutrymningsbeslag

ASSA 179A S4 Nödutrymningsbeslag

Cylindermedbringare

Cylinder

ASSA AB 090890

Utgåva 3 3/7

Justera cylinder-

medbringarens [ ]

längd enligt tabell

Montera cylindern /

cylindrarna med förlängd

medbringare i behöret

med två st 13 mm

cylinderskruvar

B- och C-måttet mäts

från låsstolpens

centrum till dörrens

ytterkant/innerkant

B / C - mått

25 mm

30 mm

35 mm

10 - 13 mm

15 - 18 mm

20 - 23 mm

Längd

medbringare

Utsida

Insida

Trä på stoppbrickan med den platta spetsen nedåt,

för högerbeslag [ ] skall spetsen peka något

snett nedåt till vänster och för vänsterbeslag [ ]

skall spetsen peka något snett nedåt till höger

Sätt in utrymningshand-

tagets fyrkantpinne i

låshusets mittenroddare

och vänd tryckespinnens

stoppbricka mot låshuset

[ ], trä på fjädern [ ]

på tryckespinnen med

den koniska änden från

låshuset

Assa 1125 Panikutrymningsbeslag

ASSA 179A S4 Nödutrymningsbeslag

Stoppbricka

Fyrkantpinne Extra fjäder

ASSA AB 090890

Utgåva 3 4/7

5 6

Högerbeslag

Vänsterbeslag

B / C - mått

≥22 mm

≥32 mm

43 mm

53 mm

Längd

tryckespinne

≥42 mm 63 mm

För 53 mm och 63 mm

tryckespinne används

dubbla fjädrar, de

koniska ändarna skall

då vara vända mot

varandra

OBS! Om B- eller C-måttet

understiger 22 mm används

3 mm distansskylt ASSA

357932. Medföljer inte.

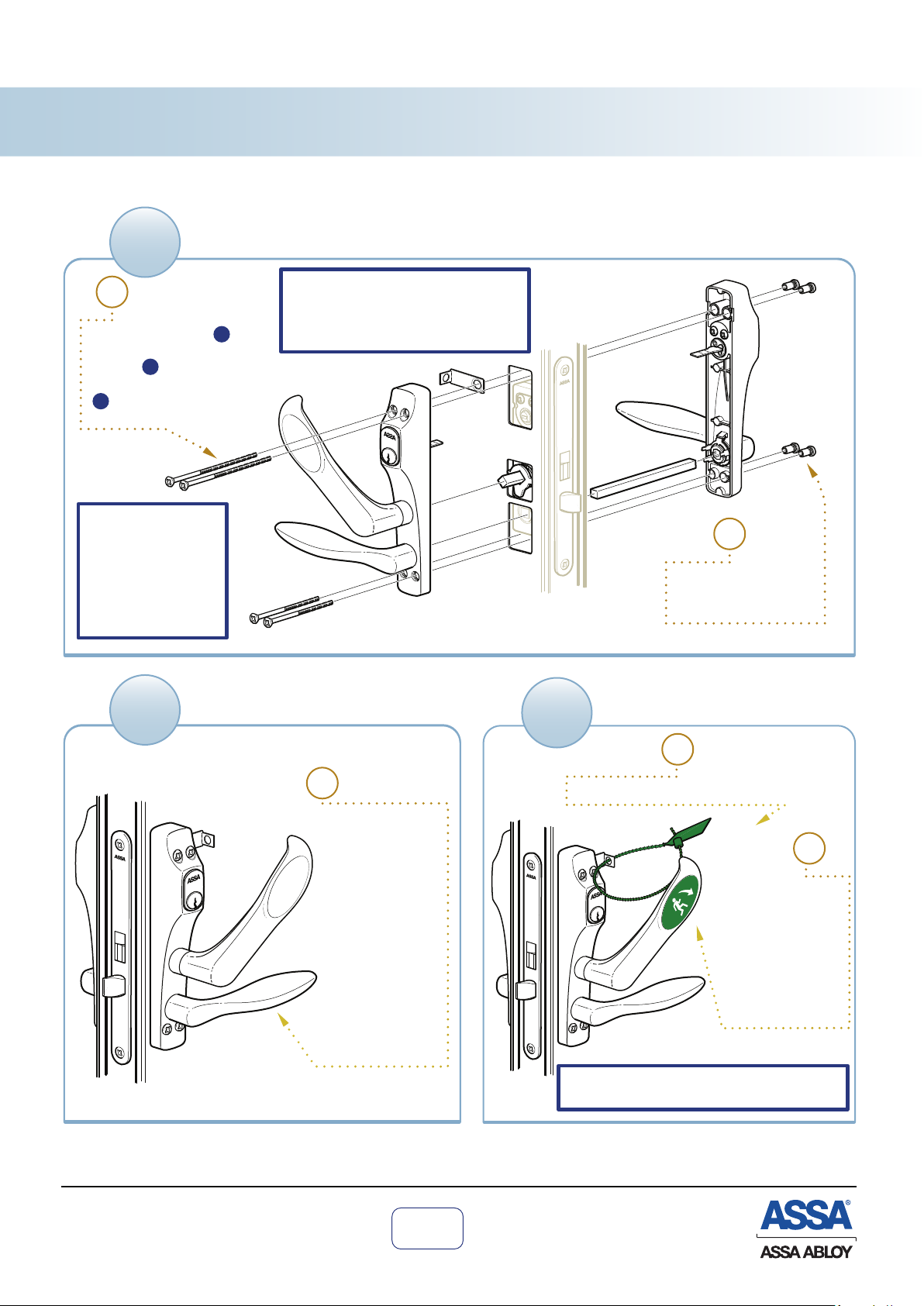

Montera behöret [ ],

fästet för plomberings-

tråden [ ] samt

tryckets fyrkantpinne

[ ] med fyra genom

gående M5 skruvar

Assa 1125 Panikutrymningsbeslag

ASSA 179A S4 Nödutrymningsbeslag

Funktionsprova

Utrymningshandtag

Dekal & Plomberingstråd

ASSA AB 090890

Utgåva 3 5/7

Tillse att nipplarna

monteras på

dörrens utsida

Funktionsprova

genom att dra

ned utrymnings-

handtaget i

öppnings-

riktningen.

Låshusets regel/

fall/fallar skall

dras in och

dörren kunna

öppnas.

Utrymningshand-

taget skall med

lätthet återfjädra

till utgångsläget.

Montera plomberingstråden

Montera bifogad

efterlysande

dekal på utrym-

ningshandtaget,

pilen skall peka

nedåt i

handtagets

rörelseriktning

OBS! Endast av ASSA rekommenderad

plomberingstråd får användas

OBS! Om B-

eller C-måttet

understiger

22 mm används

3 mm distansskylt

ASSA 357932.

Medföljer inte.

OBS! För högerbeslag monteras

nödhandtaget i vinkel klockan 11

och för vänsterbeslag i vinkel

klockan 1.

Assa 1125 Panikutrymningsbeslag

ASSA 179A S4 Nödutrymningsbeslag

ASSA AB 090890

Utgåva 3 6/7

Nödutrymningsbeslag

Underhållsintervall: Minst en gång i månaden

Kontrollera att alla skruvar är väl fastdragna samt att beslagets öppningshandtag

löper utan svårighet.

Öppna dörren genom att trycka på öppningshandtaget. Tillse att låshusets fallkolv

greppar väl in i slutblecket när dörren stänger. Därvid skall öppningshandtaget

återfjädra till utgångsläget.

Vid montage av utvändig tryckesfunktion skall även återinrymningsfunktionen

kontrolleras. Kontrollera plombering samt att nödutrymningsbeslagets dekal är

oskadad och väl synlig.

Låshus

Underhållsintervall: Minst två gånger per år

Smörjning med fett på båda sidor av fall och regel skall ske vid installation samt

därefter minst två gånger per år.

Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.

Slutbleck

Underhållsintervall: Minst två gånger per år

Glidytan mellan slutbleck och låshusets fall skall smörjas vid installation samt

därefter minst två gånger per år.

Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.

Kontrollera glappet mellan slutbleck och låshusets fall. Justera vid behov.

Låscylinder

Underhållsintervall: Minst två gånger per år

Rengöring och smörjning skall ske minst två gånger per år. Använd först ASSA

Cleaner och därefter ASSA Låsspray.

Vid högfrekvent användning eller i utsatt miljö rekommenderas tätare

underhållsintervall.

Varning! Använd aldrig olja eller grafit i låscylindrar

DRIFT- & UNDERHÅLLSINSTRUKTION

Assa 1125 Panikutrymningsbeslag

ASSA 179A S4 Nödutrymningsbeslag

ASSA AB 090890

Utgåva 3 6/7

Nödutrymningsbeslag

Underhållsintervall: Minst en gång i månaden

Kontrollera att alla skruvar är väl fastdragna samt att beslagets öppningshandtag

löper utan svårighet.

Öppna dörren genom att trycka på öppningshandtaget. Tillse att låshusets fallkolv

greppar väl in i slutblecket när dörren stänger. Därvid skall öppningshandtaget

återfjädra till utgångsläget.

Vid montage av utvändig tryckesfunktion skall även återinrymningsfunktionen

kontrolleras. Kontrollera plombering samt att nödutrymningsbeslagets dekal är

oskadad och väl synlig.

Låshus

Underhållsintervall: Minst två gånger per år

Smörjning med fett på båda sidor av fall och regel skall ske vid installation samt

därefter minst två gånger per år.

Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.

Slutbleck

Underhållsintervall: Minst två gånger per år

Glidytan mellan slutbleck och låshusets fall skall smörjas vid installation samt

därefter minst två gånger per år.

Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.

Kontrollera glappet mellan slutbleck och låshusets fall. Justera vid behov.

Låscylinder

Underhållsintervall: Minst två gånger per år

Rengöring och smörjning skall ske minst två gånger per år. Använd först ASSA

Cleaner och därefter ASSA Låsspray.

Vid högfrekvent användning eller i utsatt miljö rekommenderas tätare

underhållsintervall.

Varning! Använd aldrig olja eller grafit i låscylindrar

DRIFT- & UNDERHÅLLSINSTRUKTION

Assa 1125 Panikutrymningsbeslag

ASSA AB 090890

Utgåva 3 7/7





  







5[

/RFNFDVHGHSWK0,1





 

2SHQLQJIRU(PHUJHQF\KDQGOHRQO\RQRQHVLGH



 





5[

5[

0[)RUVWHHOGRUV

[)RUZRRGGRUV

ASSA 179A S4

Emergency exit device

Warning!

The safety features of this product are essential to its compliance with EN 179:2008.

No modification of any kind, other than those described in these instructions, are

permitted. ASSA takes no responsibility for products not mounted as described in

these instructions or if enclosed maintenance and operating instruction not are

followed.

Strike plate

ASSA 179A must be installed together with ASSAs strike plate model 1264 with ordering

numbers 357207, 357208, 357728, 357729, 357730, 357731 and 357732 or with

ASSA’s strike plate model 1487 with ordering numbers 357545,357546, 357547,

357548 and 357549.

Accessories

Emergency exit device ASSA 179A S4 can be installed with outside opening device,

cylinder and/or handle:

Cover plate ASSA S4, ordering no 816944

Cylinder cover plate ASSA S4, ordering no 816940

Cover plate with handle ASSA S4, ordering no 816945

This mounting instruction is intended for installation of emergency exit device ASSA 179A S4

and 179A-2 S4 with ordering numbers 820137, 820139 and 820140 in combination with ASSA

lock case model 710-35, 721-35, 722-35 and 727-35 with ordering numbers 358663, 357750,

357716 and 357719.

MOUNTING INSTRUCTION

ASSA AB 090890

Edition 3 1/7

1. (3) is suitable for use in high frequency applications;

2. (6) tested to 100 000 cycles;

3. (6) for a door mass of up to 200 kg, door width ≤1320 mm; door height ≤2520 mm;

4. (B) suitable for use on fire/smoke resisting door assemblies;

5. (1) is safe for use on escape route doors;

6. (3) with high corrosion resistance;

7. (5) with a grade 5 security level 5 000 N;

8. (2) with a projection of up to 100 mm;

9. (A) operated with lever handle type A;

10. (A*) suitable for use on a single door and double door active leaf only with lock case 721-35, 722-35

and 727-35;

*suitable for use on a single door only with lock case 710-35.

Classification according to EN 179:2008

1 2 3 4 5 6 7 8 9 10

Assa 1125 Panikutrymningsbeslag

ASSA 179A S4 Emergency exit device

Extension piece & Screw-nut washer

Lock case

ASSA AB 090890

Edition 3 2/7

Install the

lock case,

this example

shows lock

case 710-35

Mount the

inside [ ]

and outside [ ]

extension pieces.

If any of the two

narrow profile

devices does

not have a cylinder

a screw-nut

washer [ ] is used

instead.

The gap

between door

and frame shall

be less than

3 mm to ensure

proper function

Assa 1125 Panikutrymningsbeslag

ASSA 179A S4 Emergency exit device

Cylinder follower

Cylinder

ASSA AB 090890

Edition 3 3/7

Cut the inside cylinder

follower [ ] according

to the table below

Mount the cylinder /

cylinders with extended

cylinder follower into the

device with two 13 mm

cylinder screws

The B- and C measure is

measured from the center of

the lock case and towards the

inner and outer edge of the door

B / C - measure

25 mm

30 mm

35 mm

10 - 13 mm

15 - 18 mm

20 - 23 mm

Cylinder follower

length

Outside

Inside

Table des matières

Langues :

Autres manuels Assa Abloy Serrure de porte

Assa Abloy

Assa Abloy Securitron Magnalock M670BD Series Manuel utilisateur

Assa Abloy

Assa Abloy effeff Mini Shear Magnet Manuel utilisateur

Assa Abloy

Assa Abloy Lockwood Nexion Manuel utilisateur

Assa Abloy

Assa Abloy Corbin Russwin CL3800 Series Manuel utilisateur

Assa Abloy

Assa Abloy Corbin Russwin ED8400 Series Manuel utilisateur

Assa Abloy

Assa Abloy Sargent 7300 Series Manuel utilisateur

Assa Abloy

Assa Abloy UNILOCK LOXURY IX Manuel utilisateur

Assa Abloy

Assa Abloy Valencia AJAX Manuel utilisateur

Assa Abloy

Assa Abloy Yale Doorman Manuel utilisateur

Assa Abloy

Assa Abloy LOCKWOOD 3782 Manuel utilisateur

Assa Abloy

Assa Abloy Sargent FM-PE8700 Series Manuel utilisateur

Assa Abloy

Assa Abloy Sargent PE8400 Series Manuel utilisateur

Assa Abloy

Assa Abloy effeff ANYKEY Manuel utilisateur

Assa Abloy

Assa Abloy Yale Assure Lock Lever Caractéristiques techniques

Assa Abloy

Assa Abloy Union CodeGUARD 5 Instructions de montage

Assa Abloy

Assa Abloy Yale nexTouch NTB610 Caractéristiques techniques

Assa Abloy

Assa Abloy effeff MAG-600SM Manuel utilisateur

Assa Abloy

Assa Abloy Corbin Russwin SE LP10 CL3360 Manuel utilisateur

Assa Abloy

Assa Abloy besam US23-0696-01 Manuel de programmation

Assa Abloy

Assa Abloy Corbin Russwin FE6600 Series Manuel utilisateur

Assa Abloy

Assa Abloy Sargent PE8300 Series Manuel utilisateur

Assa Abloy

Assa Abloy GARDESA Manuel utilisateur

Assa Abloy

Assa Abloy SARGENT 480 Series Manuel utilisateur

Assa Abloy

Assa Abloy OneSystem type A Mode d’emploi

Manuels Serrure de porte populaires d'autres marques

We.lock

We.lock SECBNEBL51 Manuel utilisateur

Iseo

Iseo MA1A Manuel utilisateur

ID Lock

ID Lock 150 Manuel utilisateur

Lockly

Lockly ACCESS TOUCH PRO Manuel utilisateur

iLoq

iLoq G50S Manuel utilisateur

SDC

SDC Z7835 Manuel utilisateur

ilco

ilco 452 Manuel utilisateur

Samsung

Samsung shs-h705 Manuel utilisateur

TRU-BOLT

TRU-BOLT 08102017 Manuel utilisateur

CDVI

CDVI 500-LADJ Manuel utilisateur

Igloohome

Igloohome Deadbolt 2S Metal Grey Instructions d'installation et d'entretien

eSSL

eSSL FL-300 Manuel utilisateur

JAKO

JAKO JKBTNX4 Manuel utilisateur

Dorma

Dorma MUNDUS PREMIUM GK 50 Guide de l'utilisateur

SCOOP

SCOOP Pullbloc 4.1 FS Panik Manuel utilisateur

Yale

Yale MORTISE 8800 SERIES Manuel utilisateur

Siegenia

Siegenia KFV AS3500 Manuel utilisateur

Saflok

Saflok Quantum ädesē RFID Manuel utilisateur
