ARANI WALL PACK 11 Manuel utilisateur

ÉCLAIRAGE MURAL 11 AU DEL

Installation

MONTAGE MURAL

Boîte

Niveau à bulle

Charnières mains libres

Boîte

Rondelles d'arrêt

dentelées

Pivot ajustable

Vis

Joint EVA

Bouchons de fermeture G 1/2

Cellule

photoélectrique

Luminaire

Bague d'étanchéité

Luminaire Verre

180

09 09

75 75

105 105

60 60

45 45

30 30 15 15

2253

1802

1352

901

450

180

09 09

75 75

105 105

60 60

45 45

30 30 15 15

3048

2438

1829

1219

609

180

09 09

75 75

105 105

60 60

45 45

30 30 15 15

3054

2443

1832

1221

610

180

09 09

75 75

105 105

60 60

45 45

30 30 15 15

3092

2474

1855

1237

618

1. Vérifiez l'orientation de la boîte - «TOP» doit être orienté vers le haut.

2. Passez les câbles d'alimentation dans le joint de la boîte et dans une

entrée défonçable (knockout).

3．Sécurisez la boîte sur le mur utilisant les accessoires montage

approprié. Un niveau à bulle est inclus.

4．Scellez les bords entre la boîte et le mur avec un scellant de

silicone et sur la boîte de jonction. Vérifiez que le joint est

entièrement scellé.

5．Utilisant la charnière mains libres, branchez les fils.

(Blanc à neutre, noir à ligne, vert/jaune à terre)

6．Vérifiez les fils sont approuvés UL, et l'installation conforme

aux normes nationaux, locaux de construction et de sécurité.

7．Placez le luminaire sur la boîte et serrez les vis.

8．Adjustez l'inclinaison du luminaire et serrez les vis.

ATTENTION

VEUILLEZ LIRE AVANT L'INSTALLATION

— Seul un électricien agréé peut installer cette luminaire.

— Coupez l'alimentation électrique avant tout entretien.

— L'installation doit être conforme aux normes nationaux, locaux de construction et de sécurité.

— Toute modification de ce luminaire est interdite.

— Ce produit doit être relié à la terre.

— Ce luminaire est conçu pour fonctionner dans les températures de -30°C to 40°C, monté horizontalement, avec les DELs orientés vers le bas.

— Montage mural seulement

ENTRETIEN

ATTENTION: Coupez l'alimentation électrique avant

tout entretien. Laissez le luminaire refroidir avant de

manipuler.

1. Nettoyez la lentille de verre utilisant un nettoyant non-abrasif.

2. N'ouvrez pas le luminaire. Ne touchez pas les DELs.

INSTALLATION AVEC CELLULE

PHOTOÉLECTRIQUE

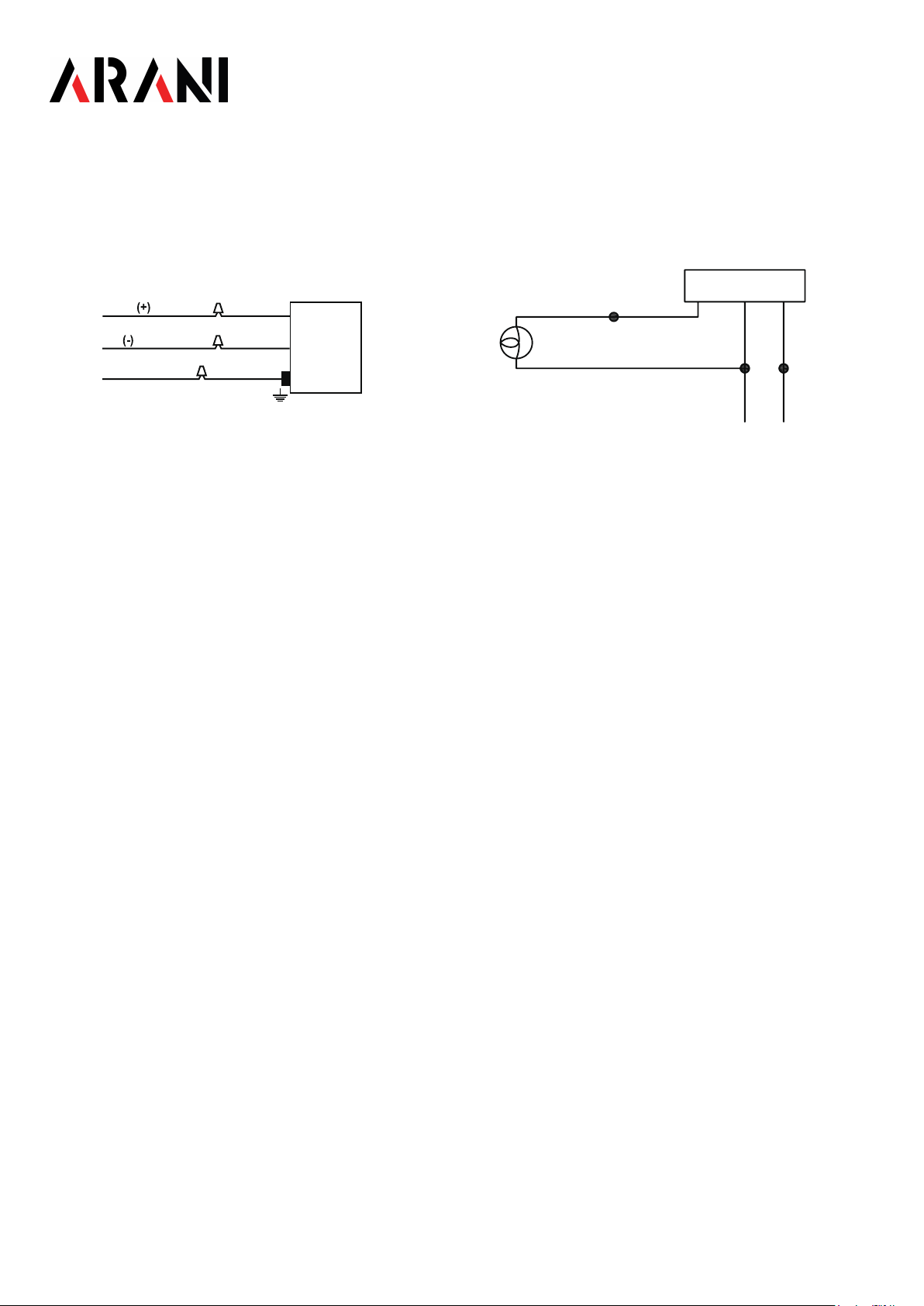

1. Branchez les fils comme ci-dessous.

2. Vérifiez le tension d'entrée de la cellule photoélectrique est

compatible avec l'alimentation.

Fig. 1

INSTALLATION SIMPLE

Le transformateur universel permets le fonctionnement à 120 à

277VCA, 60Hz, excepté les luminaires avec une cellule

photoélectrique de 120V (P1) , 277V (P2) ou 347V (P3). Veuillez

verifiez le tension d'entrée de votre luminaire.

DÉPANNAGE

1. Vérifiez le schéma de câblage de garantir un

raccordement électrique correct.

2. Vérifiez si le luminaire est bien mise à la terre.

3. Vérifiez la cellule photoélectrique (s'il est utilisé)

fonctionne bien.

1. Branchez les fils comme ci-dessous.

2. Vérifiez le tension d'entrée de la cellule photoélectrique est

compatible avec l'alimentation.

NOIR

LIGNE

NEUTRE BLANC

TERRE VERT/

JAUNE

LUMINAIRE

NOIR

NOIRNOIR

ENTRÉE

CHARGE DE LAMPE

ROUGE

CELLULE PHOTOÉLECTRIQUE

BLANC

BLANCBLANC

LED WALL PACK 11

WARNING

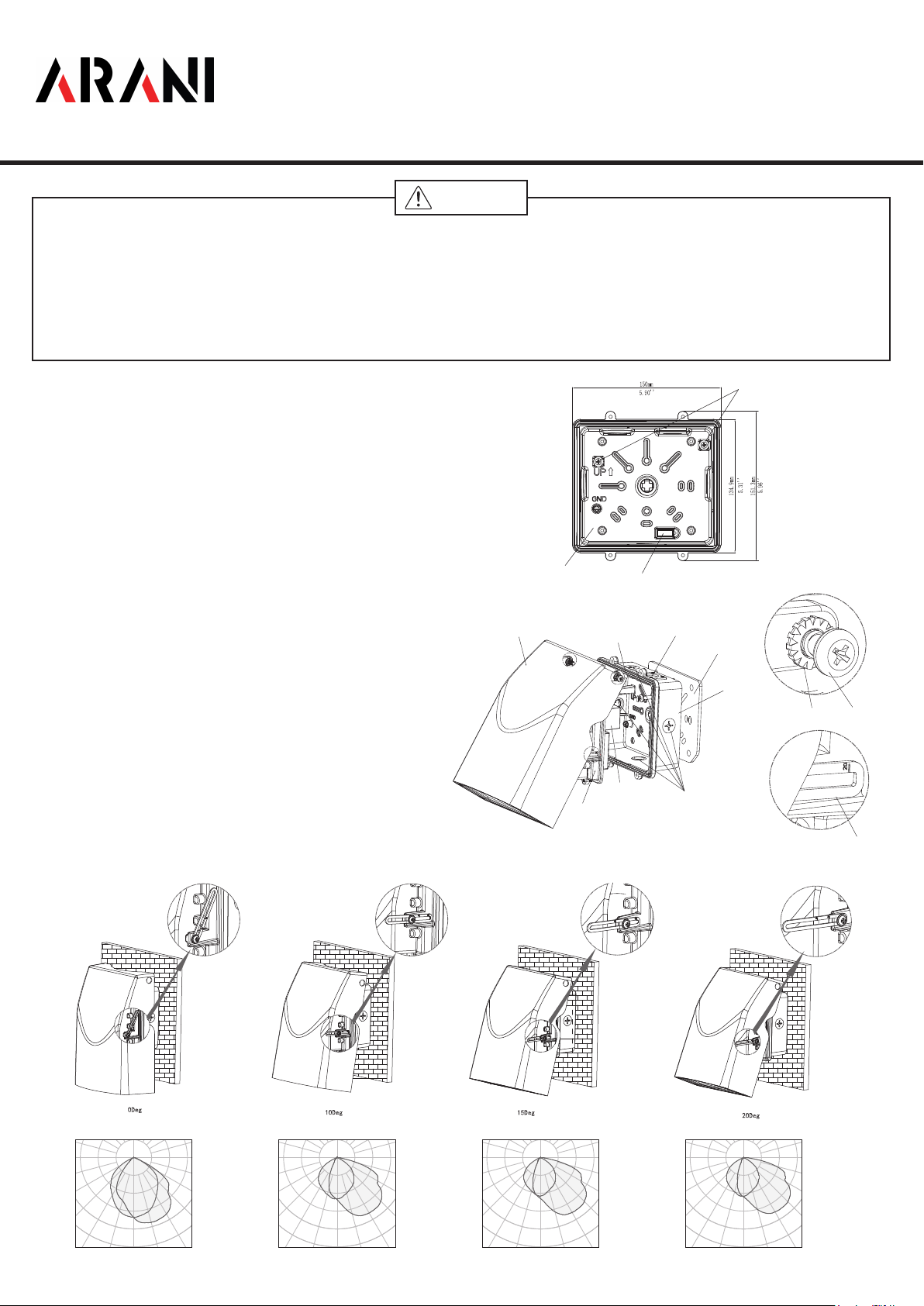

MOUNTING TO A WALL

Wall Mount Box

Leveling Bubble

Hands-free

mounting hinge

Wall Mount Box

Serrated Safety

Washers

Angle-adjustable Bracket

Screw

EVA Gasket

G 1/2 Close Up Plugs

Photocell

Fixture

Sealing ring

Body Glass

180

09 09

75 75

105 105

60 60

45 45

30 30 15 15

2253

1802

1352

901

450

180

09 09

75 75

105 105

60 60

45 45

30 30 15 15

3048

2438

1829

1219

609

180

09 09

75 75

105 105

60 60

45 45

30 30 15 15

3054

2443

1832

1221

610

180

09 09

75 75

105 105

60 60

45 45

30 30 15 15

3092

2474

1855

1237

618

1．Orient Wall Mount Box such that ‘TOP’ is pointing up.

2．Feed supply wires through Wall Mount Box Gasket into

Wall Mount Box from Knockout hole in back side.

3．Secure Wall Mount Box to a sturdy mounting surface

with appropriate mounting hardware. A Leveling Bubble

is provided to level xture.

4．Silicone around the edge of Wall Mount Box Gasket and/or

Junction Box, and check if the Gasket is fully sealed.

5．Hang the body on hands-free mounting hinge,

then wire the cord.( White to Neutral Lead, Black to Live Lead,

Yellow Green to Ground Lead )

6．Wire the xture using UL listed wire connectors according

to NEC and local codes.

7．Place wired xture over the Wall Mount Box and tighten

the top Screws. Then tighten the Lower Screws.

8．Adjust the beam spread as desired with Angle-adjustable

bracket then tighten the screws on side of xture body.

PLEASE READ ALL INSTRUCTIONS BEFORE ATTEMPTING INSTALLATION

— T o prevent personal injury or product damage only licensed electricians should install.

— To avoid electric shock or component damage disconnect power before attempting installation or servicing.

— This product must be installed in accordance with the national electric code (NEC) and all applicable federal, state and local electric codes and safety standards.

— Any alteration or modification of this product is expressly forbidden as it may cause serious personal injury, death, property damage and/or product malfunction.
