Ametek Dunkermotoren D259 Manuel utilisateur

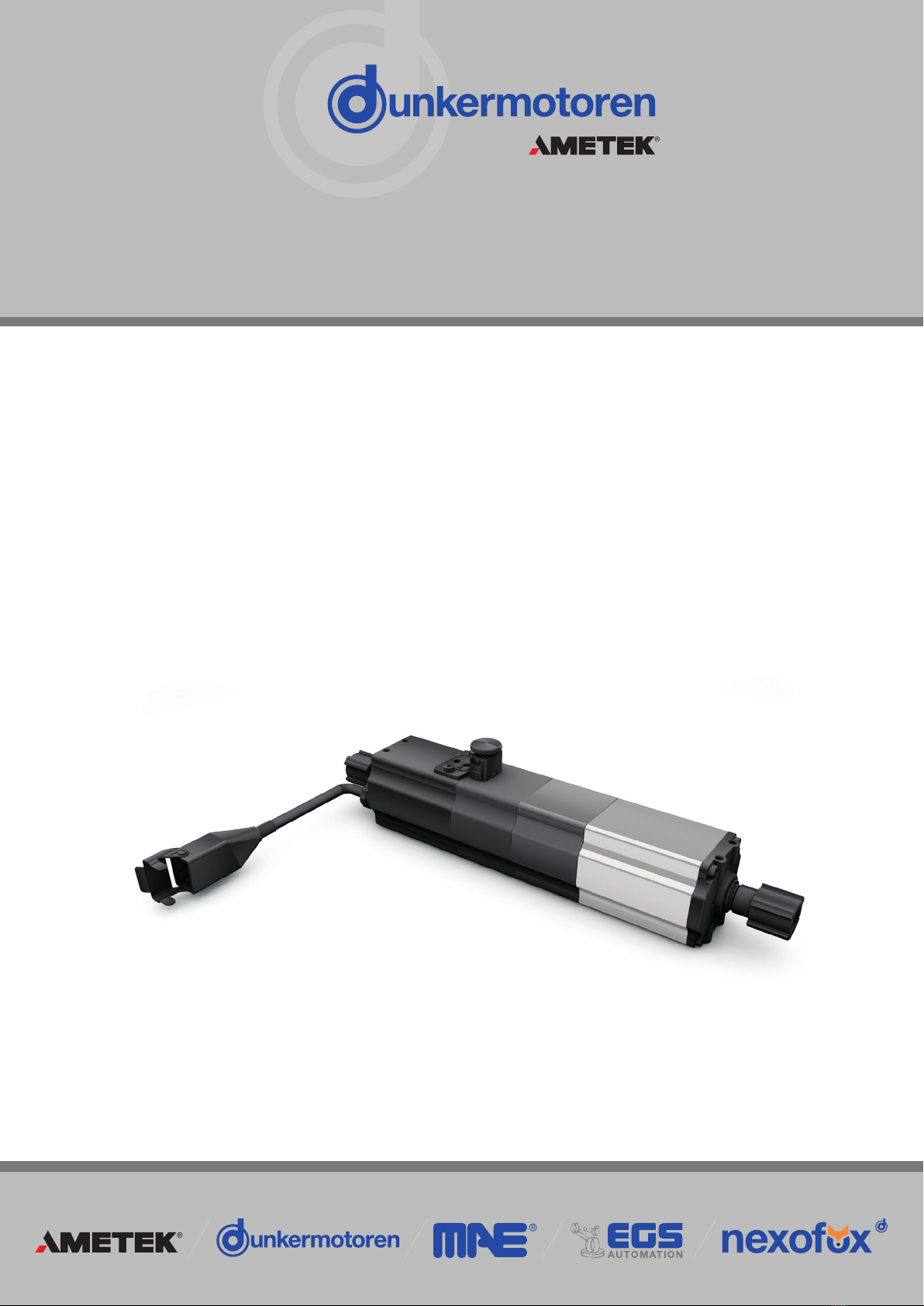

Venetian blind drive D259 / D359

Jalousieantrieb D259 / D359

Typ:

D259

D359

Part No:

889250XXXX

889350XXXX

Original Betriebsanleitung/

Translation of the original guideline

Page/Seite 2 / 33 D259 / D359 Version 03-08-2023

Inhalt

1. Zu dieser Dokumentation...................... 4

1.1 Haftung und Gewährleistung............................... 5

1.2 Zielgruppe........................................................... 5

1.3 Sicherheitshinweise............................................. 5

1.4 Piktogramme ...................................................... 6

1.5 Gefahrenzeichen ................................................. 6

1.6 EG/EU-Konformitätserklärung ............................. 7

1.7 Richtlinien ........................................................... 7

2. Sicherheitshinweise............................... 8

2.1 Bestimmungsgemäße Verwendung..................... 8

2.2 Vorhersehbarer Fehlgebrauch ............................. 8

2.3 Grundlegende Sicherheitshinweise...................... 9

2.4 Sicherheitshinweise für Personen........................ 9

2.5 Sicherheitshinweise zu Betriebsphasen............. 10

2.5.1 Transport........................................................... 10

2.5.2 Installation ......................................................... 10

2.5.3 Reinigung.......................................................... 10

2.5.4 Wartung/Reparatur............................................ 11

2.5.5 Umweltgerecht entsorgen ................................. 11

2.6 Hinweise auf besondere Gefahrenarten ............ 11

2.6.1 Mechanische Sicherheit .................................... 11

3. Transport und Lagerung...................... 12

4. Produktbeschreibung.......................... 13

4.1 Aufbau .............................................................. 13

4.1.1 Aufbau Bedienelement ...................................... 14

5. Technische Daten ................................ 15

5.1 Produktspeziﬁkation.......................................... 15

5.2 Umgebungsbedingungen ................................. 15

Content

1. About this Documentation .................... 4

1.1 Liability and Warranty .......................................... 5

1.2 Target Group....................................................... 5

1.3 Safety Notes ....................................................... 5

1.4 Icons................................................................... 6

1.5 Hazard Signs ...................................................... 6

1.6 EC/EU Declaration of Conformity ........................ 7

1.7 Directives ........................................................... 7

2. Safety Notes........................................... 8

2.1 Intended Use ...................................................... 8

2.2 Expected Misuse ................................................ 8

2.3 Basic Safety Notes.............................................. 9

2.4 Safety Notes for Persons .................................... 9

2.5 Safety Notes concerning Operating Phases ...... 10

2.5.1 Transport........................................................... 10

2.5.2 Installation ......................................................... 10

2.5.3 Cleaning............................................................ 10

2.5.4 Maintenance/Repair .......................................... 11

2.5.5 Environmentally Compatible Disposal ................ 11

2.6 Notes concerning Special Hazard Types ........... 11

2.6.1 Mechanical Safety ............................................. 11

3. Transport and Storage......................... 12

4. Product Description............................. 13

4.1 Design .............................................................. 13

4.1.1 Structure control panel ...................................... 14

5. Technical Data...................................... 15

5.1 Product speciﬁcation......................................... 15

5.2 Environmental Conditions.................................. 15

Version 03-08-2023 D259 / D359 Page/Seite 3 / 33

5.3 Maßzeichnung .................................................. 16

5.3.1 Anschlussbelegung Litzen ................................. 16

5.4 Typenschild ....................................................... 17

6. Installation ............................................ 19

6.1 Mechanische Montage...................................... 20

6.2 Elektrische Montage.......................................... 23

6.3 Endlageneinstellung .......................................... 27

6.3.1 Einstellen der oberen Endlage ........................... 27

6.3.2 Einstellen der unteren Endlage........................... 28

7. Wartung ................................................ 29

8. Außerbetriebnahme und Entsorgung 30

9. Service und Support............................ 31

10. Impressum............................................ 32

5.3 Dimensional ...................................................... 16

5.3.1 Pin assignment stranded wires.......................... 16

5.4 Motor label........................................................ 17

6. Installation ............................................ 19

6.1 Mechanical Assembly........................................ 20

6.2 Electrical Assembly ........................................... 23

6.3 Setting end positions ........................................ 27

6.3.1 Setting of the upper end position....................... 27

6.3.2 Setting of the lower end end position ................ 28

7. Maintenance......................................... 29

8. Decommissioning and Disposal......... 30

9. Service and Support ............................ 31

10. Imprint................................................... 32

Page/Seite 4 / 33 D259 / D359 Version 03-08-2023

1. Zu dieser Dokumentation

Diese Dokumentation richtet sich an Personen, die mit

Transport, Montage und Anschluss des Motors beauftragt

sind.

Im nachfolgenden wird der D259 / D359 als „Produkt“

bezeichnet.

XLesen Sie die Anleitungen und Informationen sorgfäl-

tig durch.

XBeachten Sie die Sicherheitshinweise im Dokument

und am Produkt.

XVerwenden Sie das Produkt nur im technisch ein-

wandfreien Zustand.

XBewahren Sie die Dokumentation griffbereit am Ein-

satzort auf.

XBeachten Sie ergänzend gültige gesetzliche und sons-

tige verbindlichen Regelungen zur Unfallverhütung und

zum Umweltschutz.

Diese und weiterführende Informationen sowie die Konfor-

mitätserklärung, finden Sie auch auf unserer Homepage

unter www.dunkermotoren.de.

Folgende Dokumente zu Ihrem Motor sind auf Anfrage bei

Dunkermotoren erhältlich:

»Speziﬁkation.

»Maßzeichnungen.

1. About this Documentation

This documentation is targeted at people who are char-

ged with transport, assembly and connection of the

motor.

In the following, the D259 / D359 is referred to as

„product“.

XRead the instructions and information carefully.

XObserve the safety notes in the document and on the

product.

XUse the product only if it is in a technically impeccable

condition.

XKeep the documentation ready at hand at the site of

use.

XAdditionally observe any applicable statutory and other

binding provisions on accident prevention and environ-

mental protection.

This and further information, as well as the declaration of

conformity, can be found on our website under

www.dunkermotoren.com.

The following documents concerning your motor are avai-

lable from Dunkermotoren on request:

»Speciﬁcation.

»Dimensional drawings.

Version 03-08-2023 D259 / D359 Page/Seite 5 / 33

1.1 Haftung und Gewährleistung

Die Dunkermotoren GmbH übernimmt keine Haftungs-

und Gewährleistungsansprüche für Personen- und Sach-

schäden, wenn sie auf einen oder mehrere der folgenden

Ursachen zurückzuführen sind:

»Produkt wurde nicht richtig in Betrieb genommen,

eingerichtet oder bedient.

»Hinweise in der Dokumentation bezüglich Sicherheit,

Transport, Lagerung, Montage, Inbetriebnahme, Pro-

grammierung oder Betrieb des Produkts wurden nicht

beachtet.

»Eine Modiﬁkation des Produktes wurde ohne vorhe-

rige Zustimmung und schriftlicher Genehmigung der

Dunkermotoren GmbH vorgenommen.

»Die Gewährleistung erlischt, sobald das Produkt

zerlegt oder geöffnet wurde.

»Verwendung fremdbezogener Ersatz- und Verschleiß-

teile.

Verschleißteile sind von der Gewährleistung ausgeschlos-

sen.

1.2 Zielgruppe

Die Betriebsanleitung richtet sich ausschließlich an qualiﬁ-

ziertes und geschultes Fachpersonal mit Kenntnissen der

Elektrik, Elektronik und Mechanik.

1.3 Sicherheitshinweise

Die Sicherheitshinweise weisen auf mögliche Gefahren hin

und nennen Maßnahmen zur Vermeidung der Gefahren.

Die Sicherheitshinweise sind wie folgt aufgebaut:

GEFAHR GEFAHR kennzeichnet Gefah-

ren, die unmittelbar zu Tod oder

schweren Verletzungen führen.

WARNUNG WARNUNG kennzeichnet Ge-

fahren, die zu Tod oder schweren

Verletzungen führen können.

VORSICHT VORSICHT kennzeichnet Gefah-

ren, die zu Verletzungen führen

können.

ACHTUNG ACHTUNG kennzeichnet Gefah-

ren, die zu Sachschäden führen

können.

1.1 Liability and Warranty

Dunkermotoren GmbH does not accept any liability or

warranty claims for personal injury or damage to property

if they are attributable to one or several of the following

causes:

»The product was not properly commissioned, set up

or handled.

»Notes in the documentation concerning safety, trans-

port, storage, assembly, commissioning, programming

or operation of the product were not observed.

»The product was modiﬁed without the advance con-

sent and written approval of Dunkermotoren GmbH.

»If the product is disassembled or opened, the warranty

expires.

»Application of externally acquired spare and wear

parts.

Wear parts are excluded from the warranty.

1.2 Target Group

The operating instructions is targeted only at qualiﬁed and

trained specialists with knowledge in the electrics, elec-

tronics, mechanics and drive technology.

1.3 Safety Notes

The safety notes inform about potential hazards and

name measures to avoid risks.

The safety notes are structured as follows:

DANGER DANGER marks hazards that will

directly lead to death or severe

injury.

WARNING WARNING marks hazards that

may lead to death or severe

injury.

CAUTION CAUTION marks hazards that

may lead to injury.

NOTICE NOTICE marks hazards that

may lead to property damage.

Page/Seite 6 / 33 D259 / D359 Version 03-08-2023

1.4 Piktogramme

In diesem Dokument werden folgende Piktogramme ver-

wendet:

1.5 Gefahrenzeichen

Die Gefahrenzeichen weisen auf mögliche Gefahren hin

und nennen Maßnahmen zur Vermeidung der Gefahren.

Die Gefahrenzeichen haben folgende Bedeutung:

1.4 Icons

This document uses the following icons:

Symbol/

Symbol

Meaning/

Bedeutung

Observe operating instructions/

Gebrauchsanweisung beachten

Earth before use/

Vor Benutzung erden

Recommendations/

Empfehlungen

XInstruction to act/

Handlungsaufforderung

1.5 Hazard Signs

The hazard signs inform about potential hazards and

name measures to avoid risks.

The danger signs have the following meaning:

Safety icon

Sicherheitssymbol

Meaning

Bedeutung

Warning of a danger point/

Warnung vor einer Gefahrenstelle

Warning of electrical voltage/

Warnung vor elektrischer Spannung

Warning of hand injuries/

Warnung vor Handverletzungen

Warning of hot surface/

Warnung vor heißer Oberﬂäche

No access with cardiac pacemaker or implanted deﬁbrillators/

Kein Zutritt für Personen mit Herzschrittmachern oder implantierten Deﬁbrillatoren

Version 03-08-2023 D259 / D359 Page/Seite 7 / 33

1.6 EG/EU-Konformitätserklärung

Mit der EG-/EU-Konformitätserklärung bescheinigt der

Hersteller, alle grundlegenden Sicherheits- und Gesund-

heitsanforderungen der anzuwendenden Richtlinie erfüllt

zu haben.

Die Konformitätserklärungen sind downloadbar unter

www.dunkermotoren.de/downloads/zertiﬁkate.

1.7 Richtlinien

Niederspannungsrichtlinie (NSR) 2014/35/EU

Die Niederspannungsrichtlinie (NSR) 2014/35/EU gilt für

alle elektrischen Geräte mit einer Nennspannung zwi-

schen 75 bis 1.500 VDC, bzw. zwischen 50 und 1.000

VAC. Verbindlich ist die angegebene Nennbetriebsspan-

nung durch den Hersteller. Daher fallen Produkte mit

Spannungen unter 75 VDC nicht in den Anwendungsbe-

reich dieser Richtlinie.

Elektromagnetische Verträglichkeit (EMV) 2014/30/EU

Die Richtlinie über die elektromagnetische Verträglich-

keit (EMV) 2014/30/EU gilt für alle elektronischen und

elektrischen Geräte, Konstruktionen und Systeme, die an

Endverbraucher verkauft werden. Wenn Produkte für den

Verkauf an Endverbraucher bestimmt sind, müssen sie

nach der EMV-Richtlinie ein CE-Zeichen tragen. Produkte,

die als Komponente zum Einbau in Maschinen bestimmt

sind, müssen kein CE-Zeichen tragen, können es aber.

Messungen zur EMV-Einhaltung sind nur dann sinnvoll,

wenn der Antrieb in einer Maschine eingebaut wird.

Maschinenrichtlinie 2006/42/EG

Für diese Produkte gilt die Maschinenrichtlinie

2006/42/EU.

1.6 EC/EU Declaration of Conformity

With the EC/EU declaration of conformity, the manufac-

turer conﬁrms that he has met all basic safety and health

requirements of of the applicable directive.

The declarations of conformity can be downloaded from

www.dunkermotoren.com/en/downloads/certiﬁcates.

1.7 Directives

Low-Voltage Directive (LVD) 2014/35/EU

The low-voltage directive (LVD) 2014/35/EU applies to all

electrical devices with a nominal voltage between 75 and

1,500 VDC, or between 50 and 1,000 VAC. The nomi-

nal operating voltage indicated by the manufacturer is

relevant for this. Therefore, products with voltages of less

than 75 VDC are not subject to the scope of this directive.

Electromagnetic Compatibility (EMC) 2014/30/EU

The directive on electromagnetic compatibility (EMC)

2014/30/EU applies to all electronic and electrical de-

vices, designs and systems that are sold to end consu-

mers. If products are intended for sale to end consumers,

they must be marked with the CE symbol in accordance

with the EMC directive. Products that are intended to be

components integrated in machines do not need to have

an CE symbol, but may have it. Measurements concer-

ning EMC compliance are only sensible if the drive unit is

integrated in a machine.

Machinery Directive 2006/42/EC

This products are subject to the machinery directive

2006/42/EU.

Page/Seite 8 / 33 D259 / D359 Version 03-08-2023

2. Sicherheitshinweise

Die Sicherheitshinweise sind nur ein Teil der technischen

Dokumentation dieses Produkts.Sie sind im Zusammen-

hang mit den anderen technischen Dokumentationen zu

sehen.

XBewahren Sie die Dokumentation griffbereit am Ein-

satzort der Maschine auf.

XBeachten Sie ergänzend zur technischen Dokumen-

tation allgemeingültige gesetzliche und sonstige ver-

bindliche Regelungen zur Unfallverhütung und zum

Umweltschutz.

2.1 Bestimmungsgemäße Verwendung

»Die Produkte sind Einbaukomponenten und dürfen

in der beschriebenen Konﬁguration nur als Jalousie-

antrieb eingesetzt werden (außenliegender Sonnen-

schutz).

»Die Produkte müssen fest montiert werden und dürfen

nur mit den geeigneten Kabeln und Zubehörteilen ein-

gesetzt werden.

»Die Produkte dürfen erst nach EMV-gerechter Mon-

tage des Gesamtsystems in Betrieb genommen

werden.

»Die Produkte dürfen nur in Systemen verbaut werden,

in welchen die angegebene IP-Schutzklasse ausreicht.

»Die Produkte dürfen nur innerhalb ihrer technischen

Speziﬁkation betrieben werden.

2.2 Vorhersehbarer Fehlgebrauch

»Die Jalousien sind ausschließlich dazu bestimmt, in

Jalousetten eingebaut zu werden.

»Jede Verwendung des Produkts, welche die maxi-

mal zulässigen speziﬁzierten Daten überschreitet, ist

unzulässig, siehe Kapitel „Technische Daten“ auf Seite

15.

»Der Betrieb des Produkts in explosionsgefährdeten

Bereichen ist nicht zulässig.

»Der Betrieb des Produkts in der Nähe brennbarer

Stoffe oder Komponenten ist nicht zulässig.

»Der Betrieb mit teilweise oder vollständig demontier-

ten oder veränderten Schutzeinrichtungen ist nicht

zulässig.

»Der Antrieb darf nur gemäß oben genanntem Ver-

wendungszweck verwendet werden. Jegliche andere

Verwendung ist ohne Rücksprache mit dem Hersteller

untersagt.

2. Safety Notes

The safety notes are only part of the technical documen-

tation of this product.They must be read in connection

with the other technical documentation.

XKeep the documentation ready at hand at the

machine’s site of use.

XObserve generally applicable statutory and other

binding provisions on accident prevention and envi-

ronmental protection in addition to the technical docu-

mentation.

2.1 Intended Use

»The products are built-in components. In the conﬁgu-

ration described, they may only be used as venetian

blind drives (external sun protection).

»The products must be ﬁrmly assembled and must only

be used with suitable cables and accessory parts.

»The motors must only be taken into operation after

EMC-compatible assembly of the overall system.

»The products must only be installed in systems where

the indicated IP protection class is sufﬁcient.

»The products must only be operated within their tech-

nical speciﬁcations.

2.2 Expected Misuse

»The blinds are intended only for integration in venetian

blinds.

»Any application of the product that exceeds the

maximum permitted speciﬁed data is forbidden, see

„Technical Data“ on page 15.

»Operation of the product in explosive areas is not

permissible.

»Operation of the product near any ﬂammable substan-

ces or components is not permissible.

»Use of the product as a safety-technical part or for any

safety-relevant functions is forbidden.

»Operation with protection facilities partially or entirely

disassembled or modiﬁed is not permissible.

Version 03-08-2023 D259 / D359 Page/Seite 9 / 33

2.3 Grundlegende Sicherheitshinweise

XVerwenden Sie das Produkt nur im einwandfreien

Zustand.

XHalten Sie die in der Dokumentation angegebenen

technischen Daten und Umgebungsbedingungen ein.

XArbeiten Sie mit dem Produkt nicht in explosionsge-

fährdeter Umgebung, in der sich brennbare Flüssigkei-

ten, Gase oder Staub beﬁnden.

XIm Bereich des Produkts können Standardschmier-

stoffe, Bürstenstaub oder bei defekten Antrieben gif-

tige Gase/Dämpfe austreten. Vermeiden Sie den

Kontakt mit austretenden Flüssigkeiten und Dämpfen.

Eine Demontage ist nur durch Dunkermotoren erlaubt.

XVor Arbeiten am Produkt ist dieser spannungsfrei zu

schalten und gegen wiedereinschalten zu sichern.

XSie dürfen das Produkt erst dann in Betrieb nehmen,

wenn sichergestellt ist, dass das Endprodukt, in das

die Antriebseinheit eingebaut wird, den länderspezi-

ﬁschen Bestimmungen, Sicherheitsvorschriften und

Normen der Anwendung entspricht.

XUm Gefahren abzuwenden zu können, vergewissern

sie sich, dass einschlägige Sicherheitsnormen berück-

sichtigt werden und entsperrende Sicherheitsmaßnah-

men umgesetzt wurden.

2.4 Sicherheitshinweise für Personen

Kindern ist es nicht erlaubt, mit ortsfesten Steuerungen

zu spielen.

XHalten Sie Kinder von der Steuerung fern.

Die Produkte dürfen nur von qualiﬁzierten Personen nach

den entsprechenden Normen eingebaut und eingerichtet

werden.

Als qualiﬁziert gilt eine Person:

»wenn sie aufgrund ihrer Erfahrungen Gefahren erken-

nen und vermeiden kann.

»wenn ihr die Unfallverhütungsvorschriften bekannt

sind.

»wenn sie gemäß den Normen Stromkreise und Geräte

in Betrieb setzen und installieren darf.

»wenn sie Kenntnisse der relevanten Elektrik, Elektro-

nik, Mechanik und den Bereichen der Antriebstechnik

besitzt.

2.3 Basic Safety Notes

XOnly use the product in an impeccable condition.

XObserve the technical data and environmental condi-

tions indicated in the documentation.

XDo not work with the product in an explosive environ-

ment in the presence of ﬂammable liquids, gases or

dust.

XStandard lubricants, brush dust or, in the case of

defective drives, toxic gases/vapours may escape in

the area of the product. Avoid contact with escaping

liquids and vapours. Disassembly is only permitted by

Dunkermotoren.

XSwitch the product to zero-potential and secure it

against reactivation before working on it.

XOnly take the product into operation once it has been

ensured that the end product into which the drive unit

is integrated corresponds to the country-speciﬁc pro-

visions, safety provisions and standards of application.

XTo avert hazards, they make sure that relevant safety

standards are observed and unlocking safety measu-

res have been implemented.

2.4 Safety Notes for Persons

Children are not allowed to play with stationary controls.

XKeep children away from the control unit.

The products must only be integrated and set up by qua-

liﬁed persons and in accordance with the corresponding

standards.

A person is deemed qualiﬁed:

»if they have the experience to recognise and avoid

potential hazards.

»if they are familiar with the accident prevention provi-

sions.

»if they are allowed to activate and install circuits and

devices in accordance with the standards.

»if she has knowledge of the relevant electrics, electro-

nics, mechanics and the areas of drive technology.

Page/Seite 10 / 33 D259 / D359 Version 03-08-2023

2.5 Sicherheitshinweise zu Betriebsphasen

2.5.1 Transport

XTransportieren Sie das Produkt nur in der Originalver-

packung.

XSorgen Sie für ausreichende Sicherung des Transport-

guts.

XTransportieren Sie das Produkt unter zulässigen Trans-

portbedingungen.

XHalten Sie die vorgegebenen Schwingungswerte,

Temperatur- und Klimabereiche während des gesam-

ten Transports ein.

XLagern Sie das originalverpackte Produkt trocken und

geschützt in einer sauberen Umgebung. Halten Sie

dabei den Umgebungstemperaturbereich ein.

XLagern Sie das Produkt nicht länger als 2 Jahre.

Detailliertere Informationen entnehmen Sie dem Kapitel

„Transport und Lagerung“ auf Seite 12.

2.5.2 Installation

WARNUNG

Elektrischer Stromschlag

XStellen Sie sicher, dass das Gerät spannungsfrei ist.

XBeachten Sie die relative Luftfeuchtigkeit.

ACHTUNG

Kurzschluss

XStellen Sie sicher, dass die Steckverbindungen in ein-

wandfreiem Zustand sind.

2.5.3 Reinigung

XVerwenden Sie keine säuren-, laugen- und lösungsmit-

telhaltigen Reinigungsmittel.

XDer Antrieb muss während der Reinigung von seiner

Stromquelle getrennt werden.

2.5 Safety Notes concerning Operating Phases

2.5.1 Transport

XTransport the product contoller only in its original

packaging.

XEnsure that the transported goods are sufﬁciently

secured.

XTransport the product under permissible transport

conditions.

XComply with the preset vibration values, temperature

and climate areas throughout transport.

XStore the product in the original packaging dry and

protected in a clean environment. Comply with the

environmental temperature range.

XDo not store the product for more than 2 years.

For detailed information, see chapter „Service and Sup-

port“ on page 31.

2.5.2 Installation

WARNING

Electrical shock

XEnsure that the device has zero-potential.

XObserve the relative humidity.

NOTICE

Short circuit

XEnsure that the connectors are in an impeccable con-

dition.

2.5.3 Cleaning

XDo not use cleaning agents containing acids, alkalis or

solvents.

XThe drive must be disconnected from its power source

during cleaning.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Ametek Store vénitien

Ametek

Ametek Dunkermotoren DCD22 Manuel utilisateur

Manuels Store vénitien populaires d'autres marques

Jysk

Jysk ROGEN Manuel utilisateur

SOMFY

SOMFY 1241752 Manuel utilisateur

Rollos

Rollos S-Nanorollo V2 Guide de planification

Teptron

Teptron Move Manuel utilisateur

Renson

Renson Outdoor Loggia Guide de sécurité

Project Source

Project Source CDLF2342W Manuel utilisateur

Domondo

Domondo PureNight Manuel d'instructions d'installation

rollease acmeda

rollease acmeda Easy Spring Air Guide de configuration

IKEA

IKEA KADRILJ Manuel utilisateur

Hallis Hudson

Hallis Hudson Rolls Super glide Manuel utilisateur

Benthin

Benthin P1614 Manuel utilisateur

MV LINE

MV LINE CLARA 015 Mode d’emploi

Current

Current E-WAND Mode d’emploi

weinor

weinor VertiTex ZipR Manuel

Roto

Roto ZAR M R4/R7 Manuel utilisateur

SOMFY

SOMFY Movelite WT Series Manuel utilisateur

Acmeda

Acmeda RF400 Series Manuel utilisateur

Motura

Motura Pli_353/3 Manuel utilisateur
