Ameriwood HOME 9652301EBL Manuel utilisateur
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.

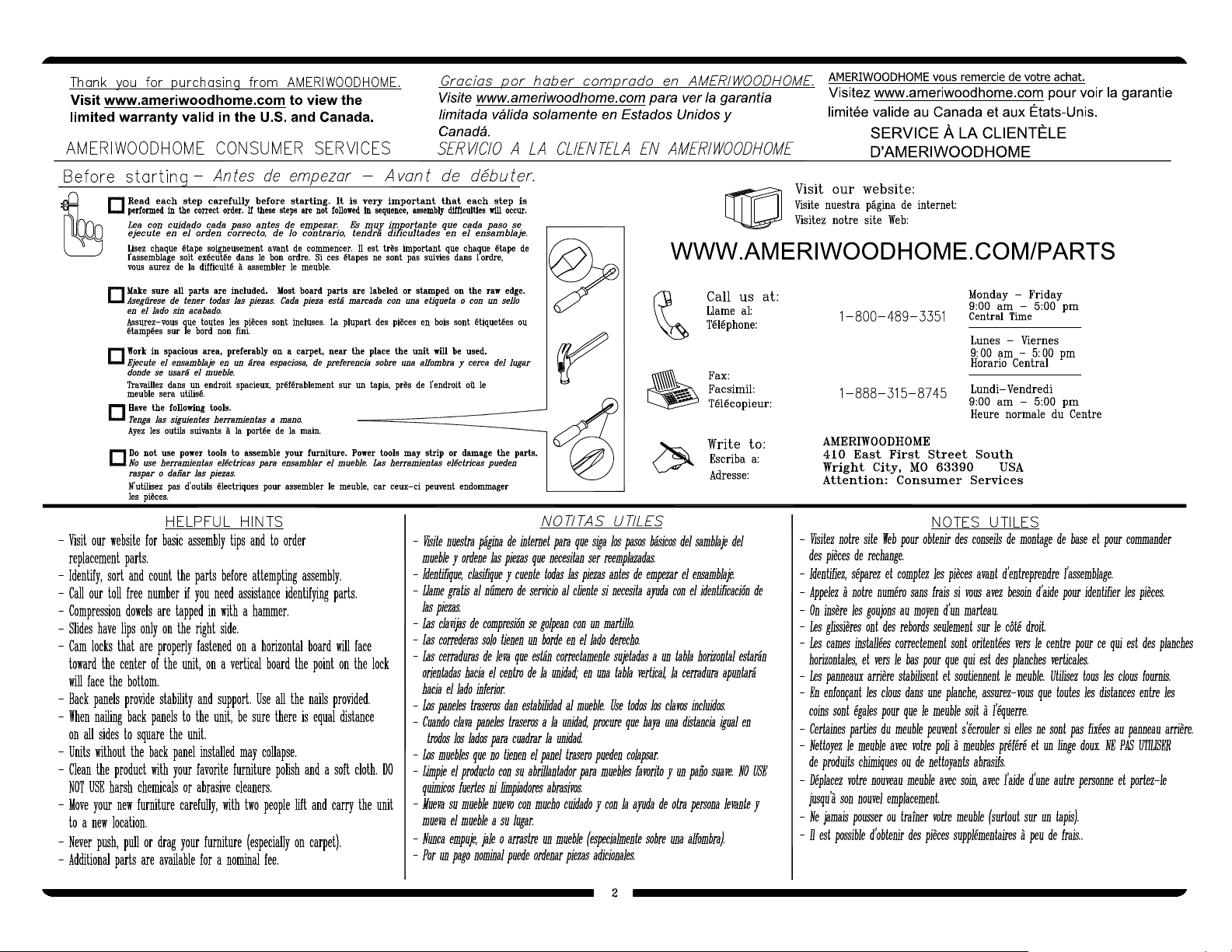

If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.AMERIWOODHOME.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B349652301EBL
1
9652301EBL
Please Recycle
Recicle Por Favor
Réutilisez SVP
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
B349652301EBL
1
3 /19
www.ameriwoodhome.com

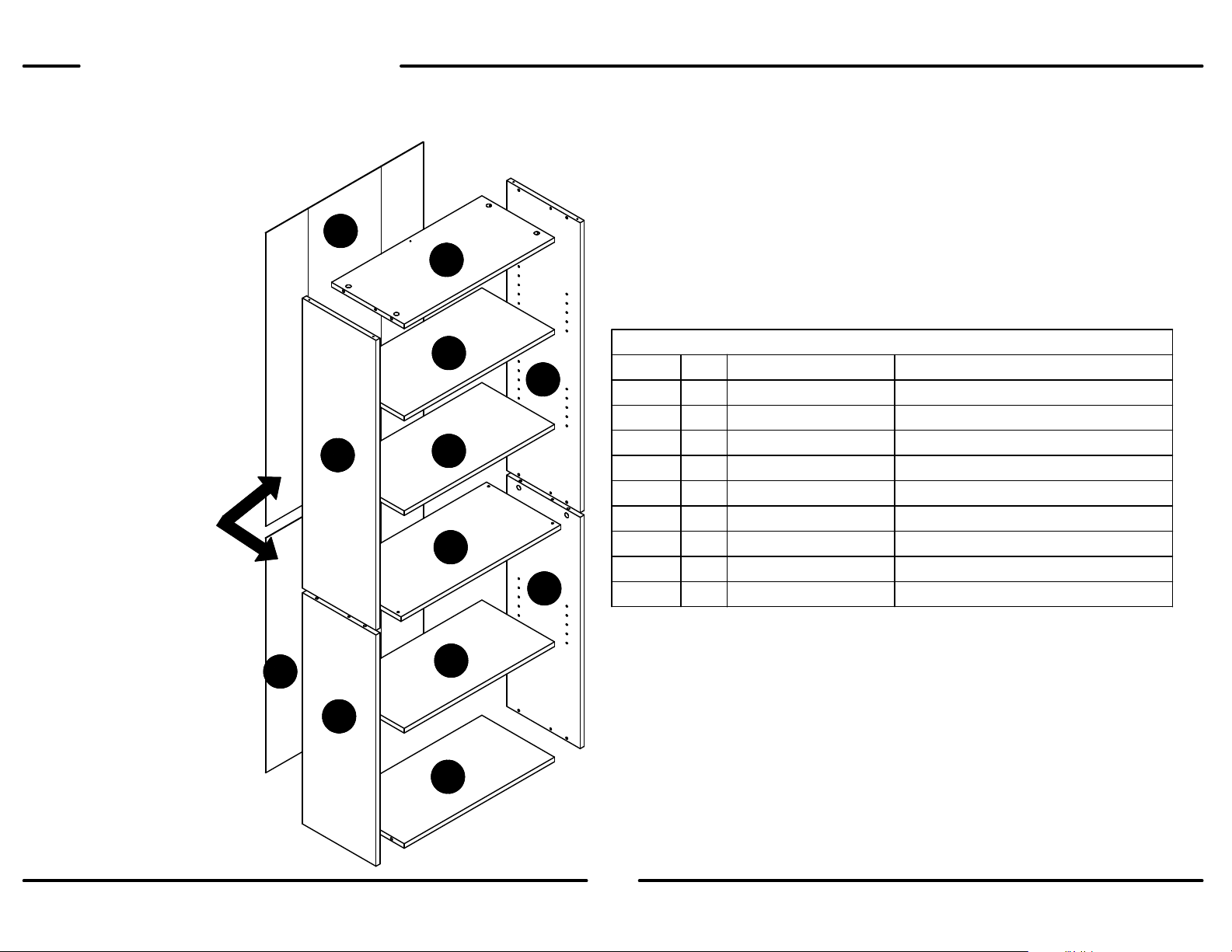

PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
UPPER PANEL
396523010102
A
LEFT LOWER PANEL
396523010201B
RIGHT LOWER PANEL
396523010301
C
FIXED SHELF396523010402D
CENTER SHELF396523010501E
UPPER ADJUSTABLE SHELF396523010602F
LOWER ADJUSTABLE SHELF396523010701G
UPPER BACK PANEL
K9652301101H
LOWER BACK PANEL
K9652301201I
Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.
Nota: algunas partes están marcados con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.
Veuillez noter que certaines parties sont étiquetés avec un autocollant et certaines régions ont une lettre estampillée sur le bord brut.
This piece is paperboard
construction. It is not
made from wood but is
required for the
assembly of your unit.
Esto pedazo son la
construcción del cartón.
Ello no son hecho de
madera, pero se requlere
para la asamblea de su
unidad.
Cette pièce est de
construction en carton.
Elle n'est pas fabriquée
de bois, mais nécessaire
pour l'assemblage de
votre meuble.
Spanish & French parts list on page 4.
Lista de piezas españolas y francesas en la página 4.
Liste des pièces espagnoles et françaises à la page 4.
A
A
B
C
D
D
E
F
F
G
H
I
B349652301EBL
1
4 /19
www.ameriwoodhome.com
Parts List
DESCRIPTIONPART NUMBERQTYITEM
PARTE SUPERIOR PANEL / PANNEAU SUPÉRIEUR
396523010102A
PANEL INFERIOR IZQUIERDO / PANNEAU INFÉRIEUR GAUCHE
396523010201B
PANEL INFERIOR DERECHO / PANNEAU INFÉRIEUR DROIT
396523010301
C
ESTANTE FIJO / TABLETTE FIXE396523010402
D
ESTANTE CENTRAL / ÉTAGÈRE CENTRALE
396523010501E
ESTANTE SUPERIOR AJUSTABLE / TABLETTE RÉGLABLE SUPÉRIEURE
396523010602F
ESTANTE INFERIOR AJUSTABLE / TABLETTE RÉGLABLE INFÉRIEURE
396523010701
G
PANEL TRASERO SUPERIOR / PANNEAU ARRIÈRE SUPÉRIEUR
K9652301101H
PANEL TRASERO INFERIOR / PANNEAU ARRIÈRE INFÉRIEUR
K9652301201I
B349652301EBL
1
5 /19
www.ameriwoodhome.com

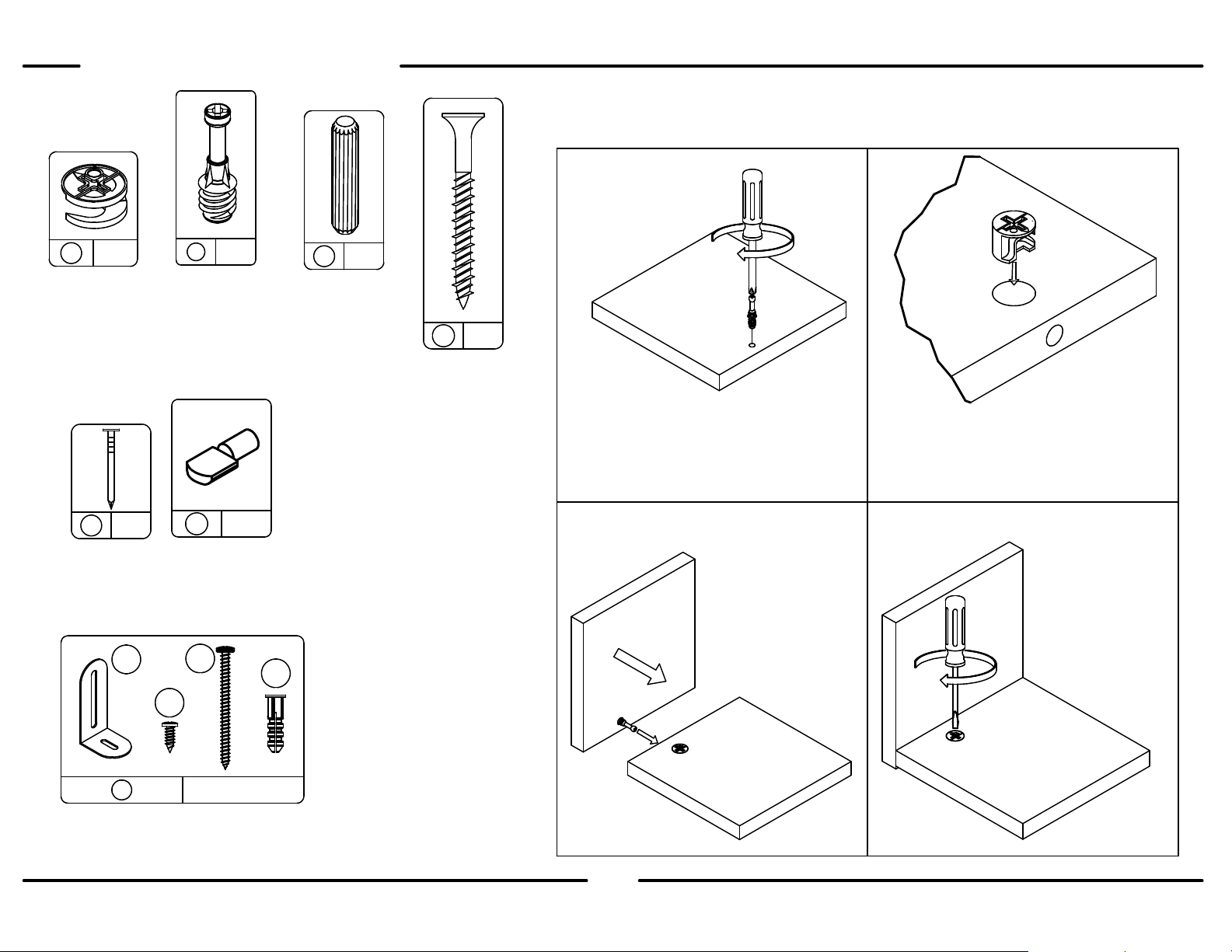

PARTS - PIEZAS - PIECES
x
cam bolt
#A22610
perno de leva
boulon de came
2
12
tête plate 1-3/4"
cabeza plano 1-3/4"
1-3/4" flat head
x
#A13410
44
x
support
#A80250
soporte
support
6 12
x
552
#A21110
nail
clavo
clou
x
#A21660
wood dowel
clavija de madera
goujon de bois
36
x
#A22620
cam lock
cerradura de leva
serrure de came
1 12
x
71
#A84050
safety bracket kit
juego del soporte de seguridad
nsemble de courroie sécurite
7a
7b
7c 7d
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
1
B349652301EBL
1
6 /19
www.ameriwoodhome.com
Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.
x
2
4
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
2
A
A

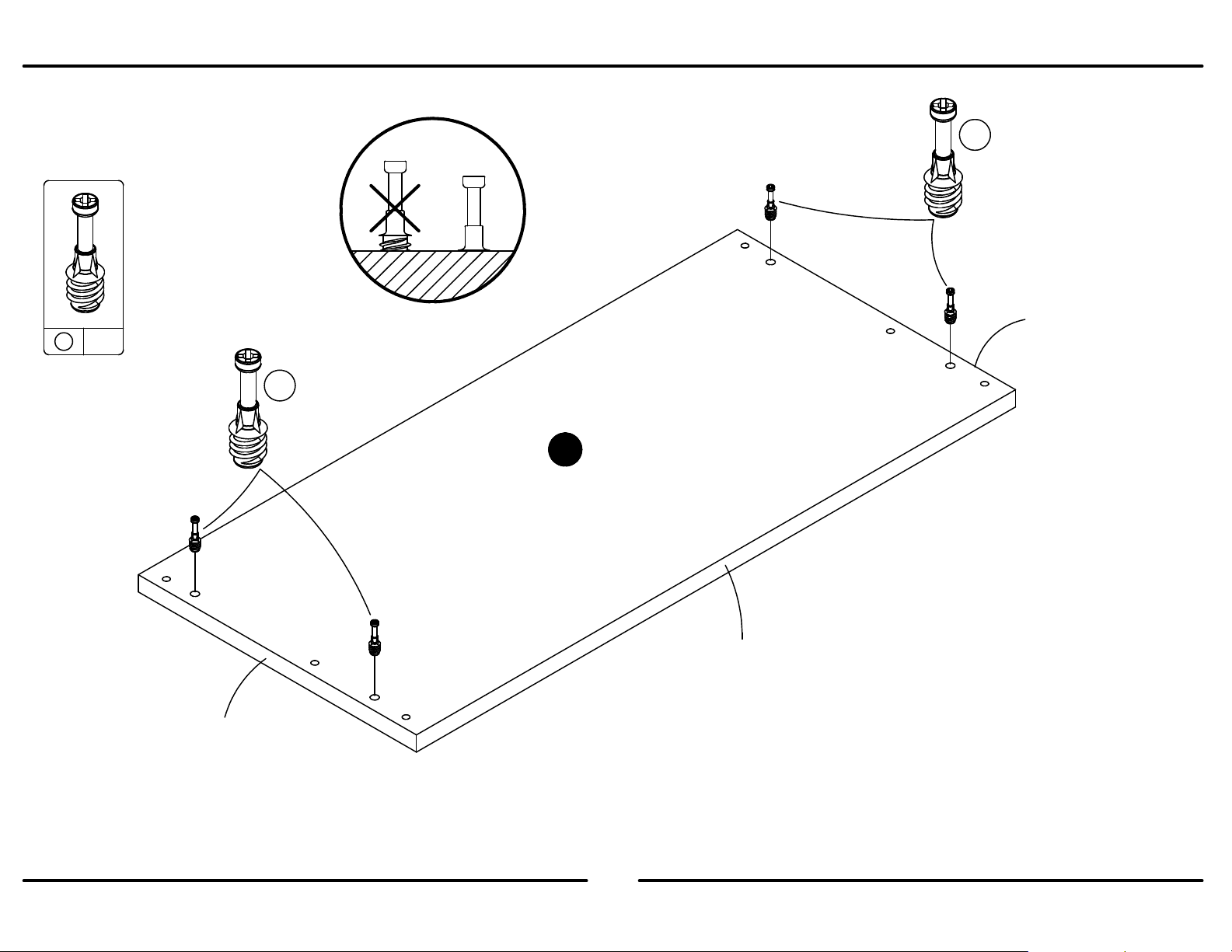

Position the two upper panels (A) as shown.
Coloque los dos paneles superiores (A) como se muestra.
Positionner les deux panneaux supérieurs (A).
2
B349652301EBL
1
7 /19
www.ameriwoodhome.com
x
31
x
2
2
2
3

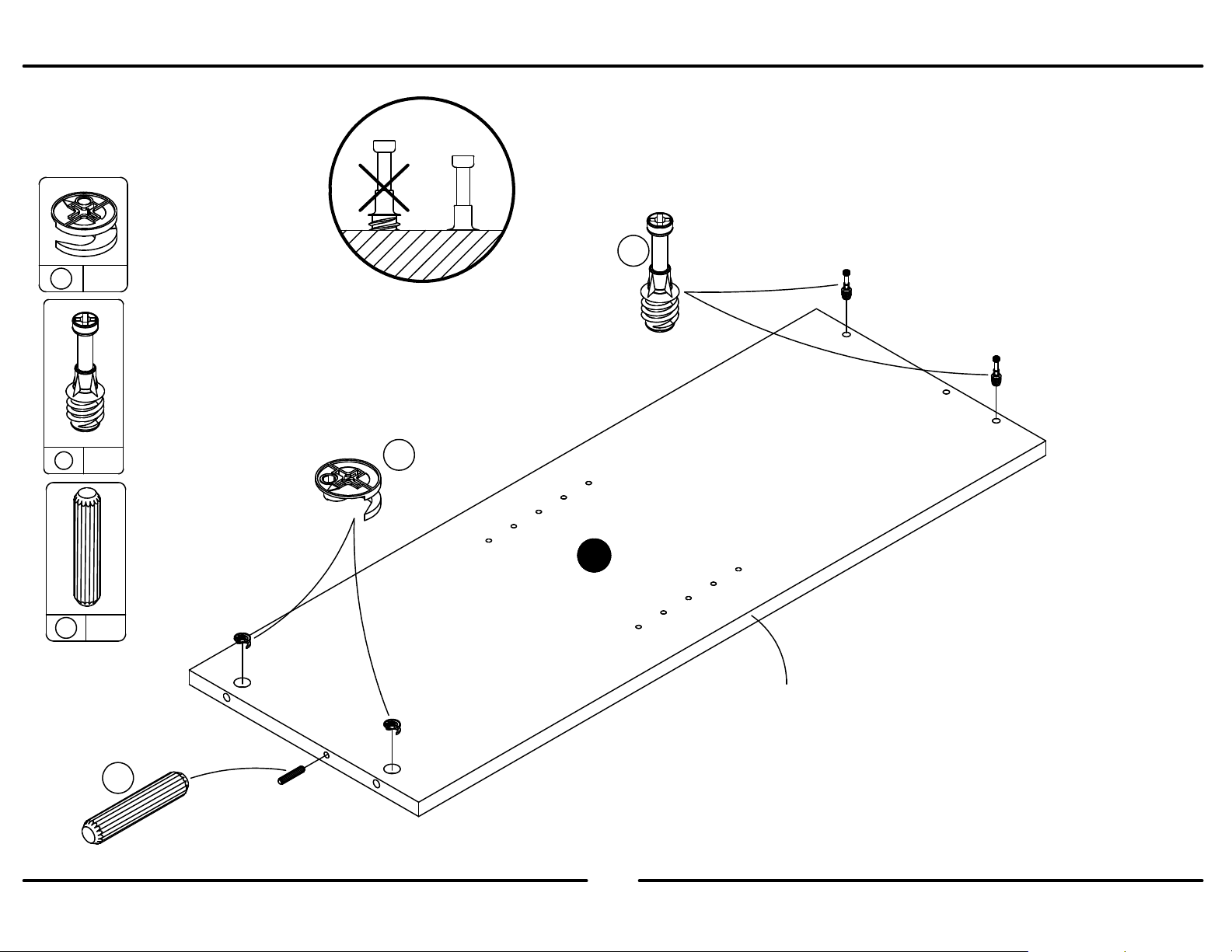

B
Finished Edge
Borde Acabado
Bord Fini
x
1 2
1
3
B349652301EBL
1
8 /19
www.ameriwoodhome.com
x
2
2
x
31
3
2
C
Finished Edge
Borde Acabado
Bord Fini
x
1 2
1
4
B349652301EBL
1
9 /19
www.ameriwoodhome.com
x
34
x
71
7a
7b
3
3

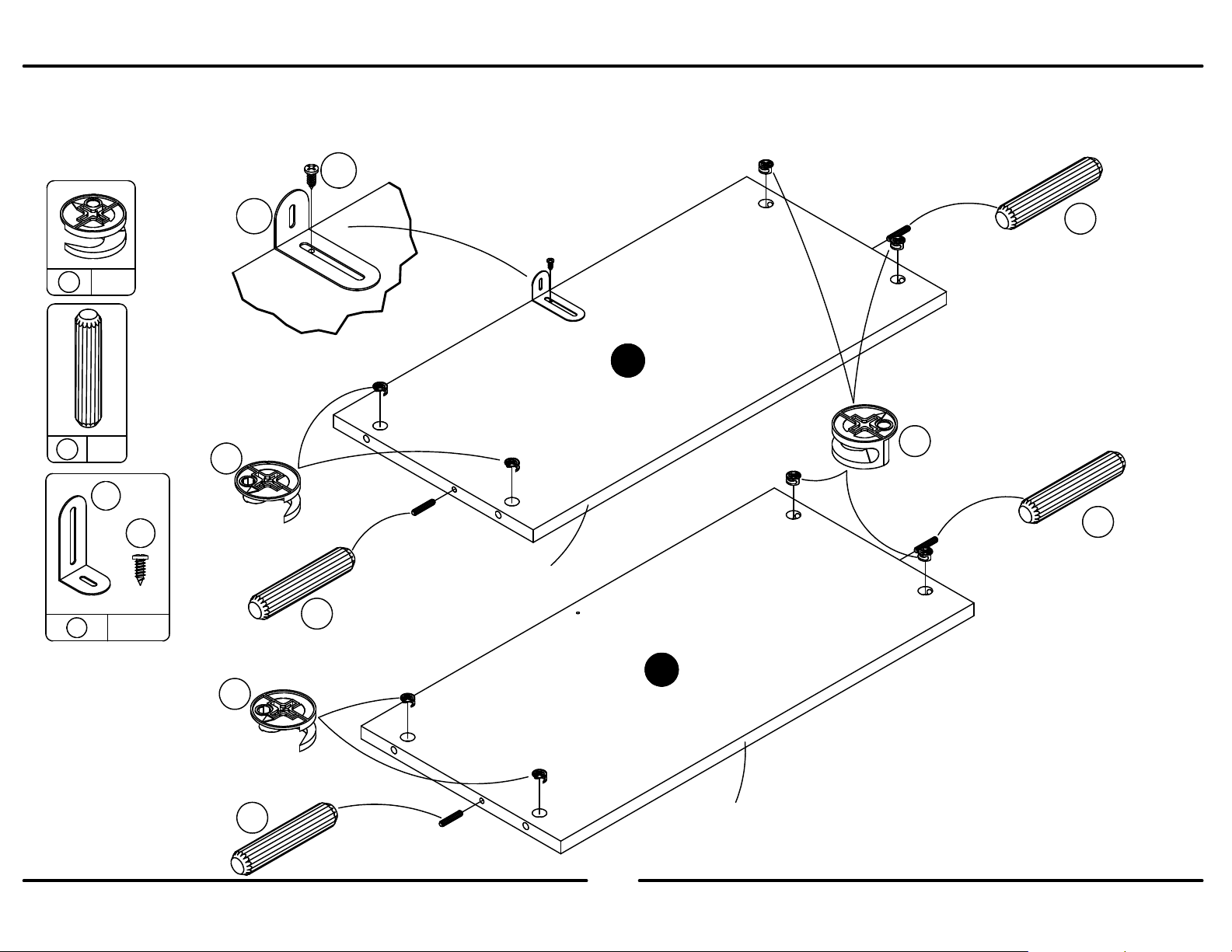

You will attach the safety bracket (7a) to one of the two fixed shelves (D) as shown.
Se adjuntará el soporte de seguridad (7a) a uno de los dos estantes fijos (D) como se muestra.
Vous attachera la patte de fixation (7 a) à l'un des deux étagères fixes (D) comme illustré.
7a
7b
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
3
3
D
D
x
1 8
1
1
1
5
B349652301EBL
1
10 /19
www.ameriwoodhome.com
2
2
x
2
4
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
raw surface
superficie cruda
surface non-fini
E
Be sure to use the holes shown.
Asegúrese de utilizar los orificios mostrados.
N'oubliez pas d'utiliser les trous indiqués.
