Ameriwood HOME 5664412COM Manuel utilisateur
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.

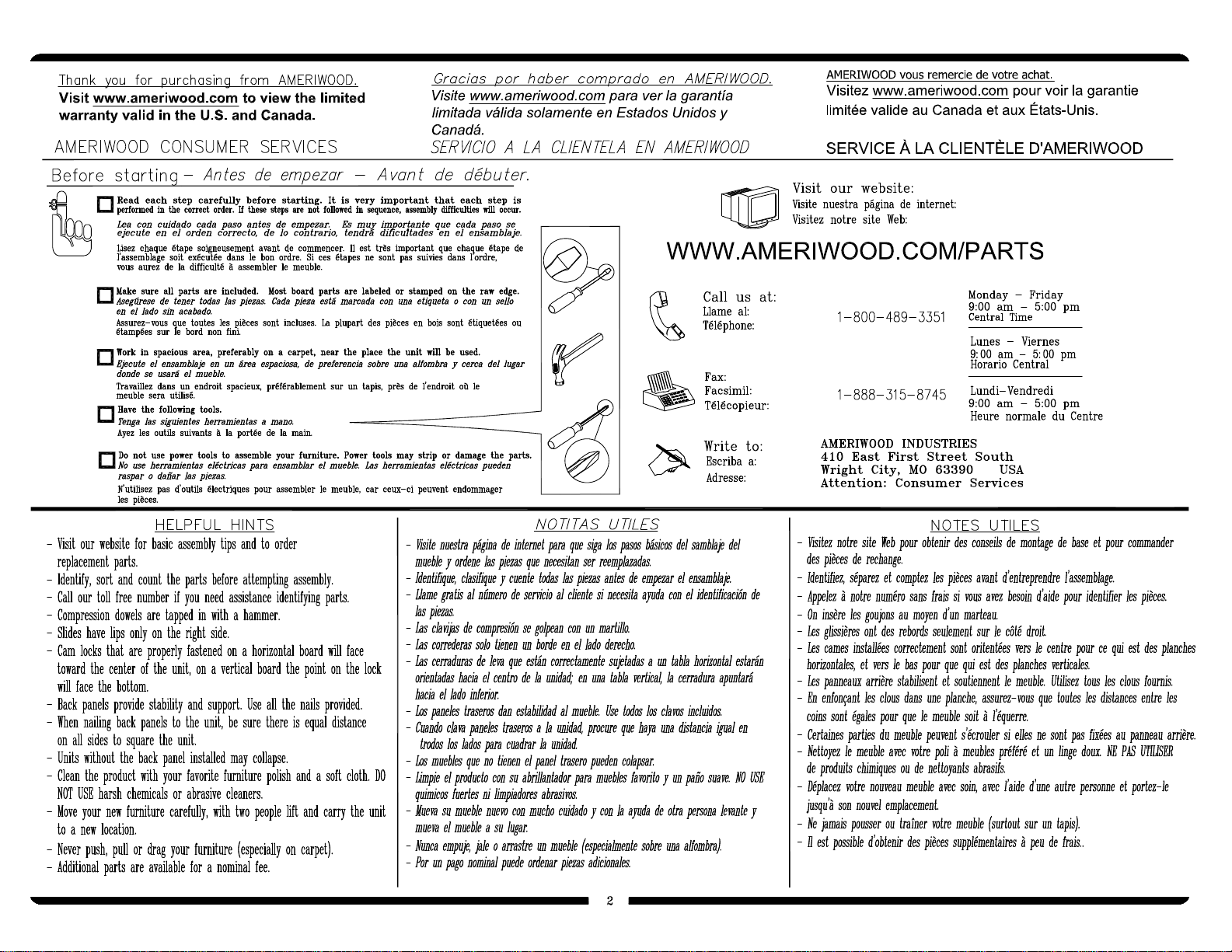

If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345664412COM0
5664412COM
Please Recycle
Recicle Por Favor
Réutilisez SVP
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date of ____/____/____
Lot Number:
B345664412COM0
3 /20
www.ameriwood.com

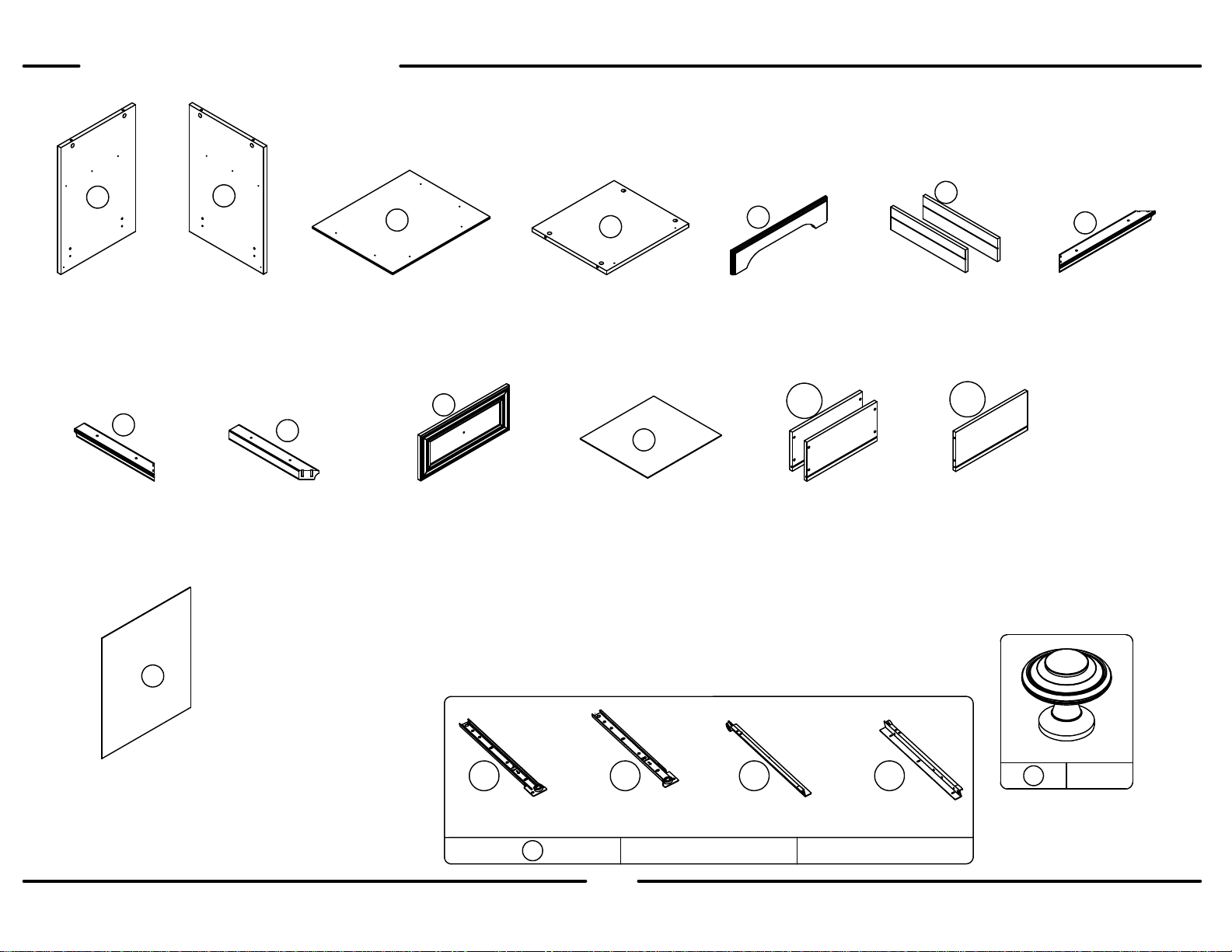

PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
35664412010
right panel
panel derecho
panneau droit
35664412020
kick
retroceso
plaque de poussée
35664412050
back panel
panel trasero
panneau arriere
K566441200
AB
CDE
F
G
HIJ
L
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
111
11
x
#A56750
cdba
1
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
2 side kicks
2 patadas laterales
2 coups de pied de côté
35664412060
top
cime
dessus
35664412030
bottom
fondo
fond
35664412040
drawer front
cajon del frente
devant du tiroir
35664412101
drawer back
cajon trasero
dos du tiroir
39991167035440B
drawer bottom
cajon inferior
fond de tiroir
35664331120
2 drawer sides
2 lados del cajón
2 côtés de tiroir
39991167346200C
front molding
moldura delantera
avant moulage
35664412070
left molding
moldura izquierda
moulure gauche
35664412080
right molding
moldura derecha
moulure droite
35664412090
O
x
21
#A52460
knob
perilla
bouton
This piece is paperboard construction. It is not made from wood but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de madera, pero se requlere para la asamblea de su
unidad.
Ces peèce sont de construction en carton. Alle ne sont pas fabriquées de bois, mais nécessaires pour l'assemblage
de votre meuble.
DWR
SIDE
DWR
BACK
B345664412COM0
4 /20
www.ameriwood.com
PARTS - PIEZAS - PIECES
x
4
8
cam bolt
#A22510
perno de leva
boulon de came
x10
#A11080
5
7/16" cabeza plano
7/16" flat head
7/16" tête plate
x
x
6
16
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
x74
#A53600
angle bracket
support de l'angle
anaquel del ángulo
tète plate 2"
cabeza plano 2"
2" flat head
x
#A13710
14 6
x
94
#A22895
dovetail key
llave de cola de milano
clé de queue d'aronde
x
8
4
#A12810
1" pan head
cabeza redondo 1"
tête ronde
1"
x10 20
#A21110
nail
clavo
clou
x
11 2
#A54520
drawer bracket
soporte de caón
support de tiroir
x
15 2
#A80250
support
soporte
support
x13 1
#A17250
5/8" screw
tornillo 5/8"
vis 5/8"
x
#A22570
cam lock
cerradura de leva
serrure de came
382
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus
x
12 4
#A21970
drive fastener
sujetador de la impulsión
attache d'entraînement
1
B345664412COM0
5 /20
www.ameriwood.com
Finished Edge
Borde Acabado
Bord Fini
1a
x
1
x
42
x
5x3
x
6x1
71x
1a
1a
3
4
5

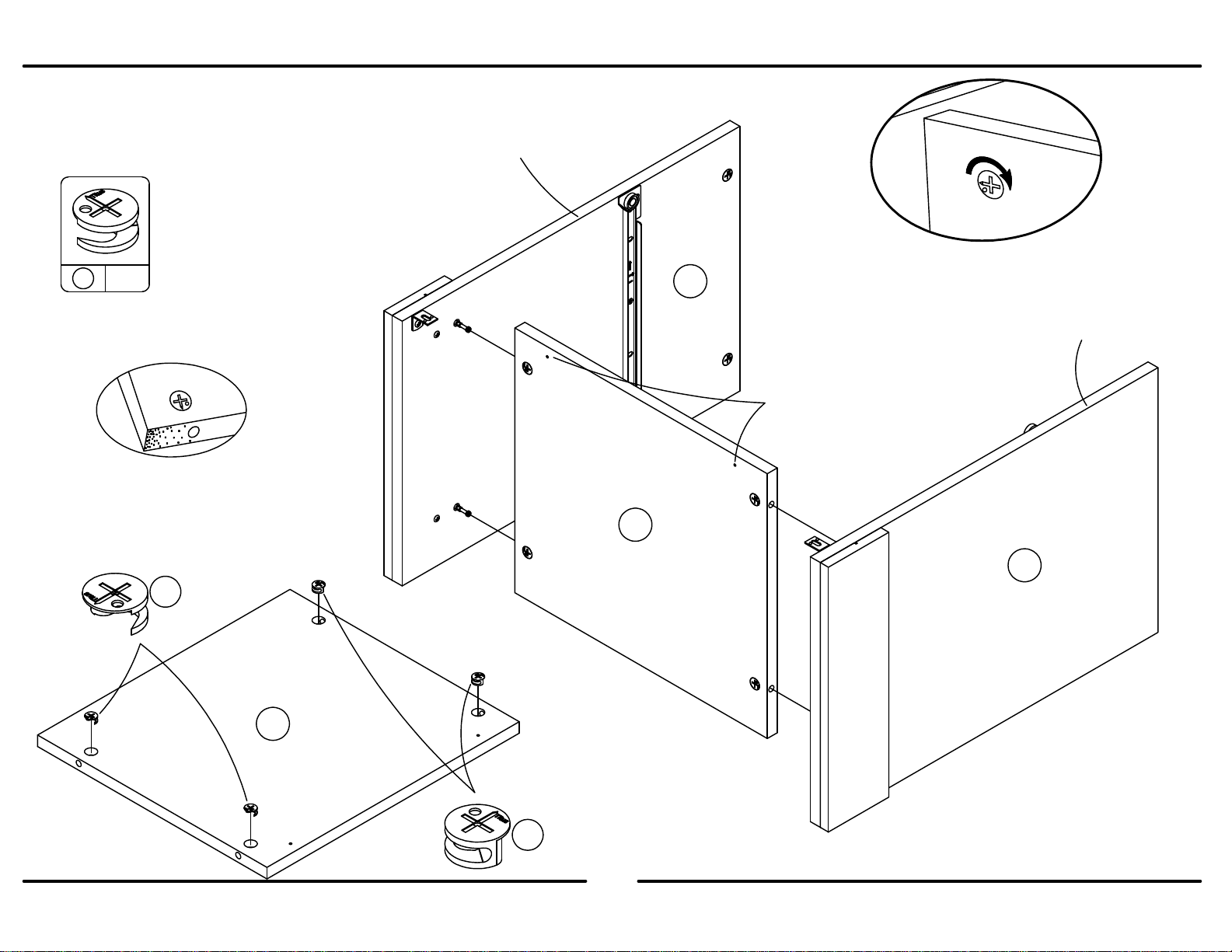

Angle bracket (7) will be flush with front edge.
Corchete angular de cierre (7) quedará al ras con el borde delantero.
Crochet (7) soit en affleurement avec le bord avant.
6
7
A
5
5
5
x
32
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Marked with a "L"
2
B345664412COM0
6 /20
www.ameriwood.com
b
1
x
1
x
42
x
5x3
x
6x1
71x
1b
1b
3
4
5
6
7
B
Finished Edge
Borde Acabado
Bord Fini
Angle bracket (7) will be flush with front edge.
Corchete angular de cierre (7) quedará al ras
con el borde delantero.
Crochet (7) soit en affleurement avec le bord
avant.
5
5
5
x
32
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Marked with a "R"
3
B345664412COM0
7 /20
www.ameriwood.com
x
8
4
Front end of side kick to flush with front edge.
Front-end del lado patada al ras con el borde delantero.
Frontal du côté kick à ras bord avant.
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
8 8
AB
FF
Front end of side kick to flush with front edge.
Front-end del lado patada al ras con el borde delantero.
Frontal du côté kick à ras bord avant.
4
B345664412COM0
8 /20
www.ameriwood.com
x
9
4
Join together the front, left and right moldings as shown using the dovetail keys (9).
You may need to tap the dovetail keys (9) with a hammer to insert.
Se unen al frente, las molduras izquierdas y derecha como se muestra usando las teclas de cola de Milano (9).
Puede que necesites golpear las teclas de cola de Milano (9) con un martillo para insertar.
S'unir le front, les moulures de gauche et de droite comme illustré à l'aide des touches de queue d'aronde (9).
Vous devrez peut-être taper les touches de queue d'aronde (9) avec un marteau à insérer.
9
9
G
H
I
99
5
B345664412COM0
9 /20
www.ameriwood.com
x
44
x
14 6
raw surface
superficie cruda
surface inachevé
C
G
H
I
4
4
14 14
1st 1st
2nd
2nd
Dovetail key (9) on bottom.
Cola de pato llave (9) en la parte inferior.
Queue d'aronde clé (9) sur le fond.
6
B345664412COM0
10 /20
www.ameriwood.com
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
Pilot holes along front edge.
Agujeros a lo largo del borde
delantero.
Trous de guidage le long du
bord avant.
A
B
D
D
3
3
1st
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
34
