Ameriwood HOME 3863013COM Manuel utilisateur

WARNING

Dateof Purchase___ /___ /___

LotNumber:

DoNotReturn This Product!

Contact ourcustomerserviceteamforhelp first.

Call: 1-800-489-3351 (toll free)

Visit: www.ameriwoodhome.com

3863013COM

TVStand-White

AssemblyDifficultyMeter

Easy Tough

ContactUs!

ameriwoodhome.com

PEOPLENEEDED FOR ASSEMBLY: 2

ESTIMATED ASSEMBLYTIME: 1.0-1.5HOUR

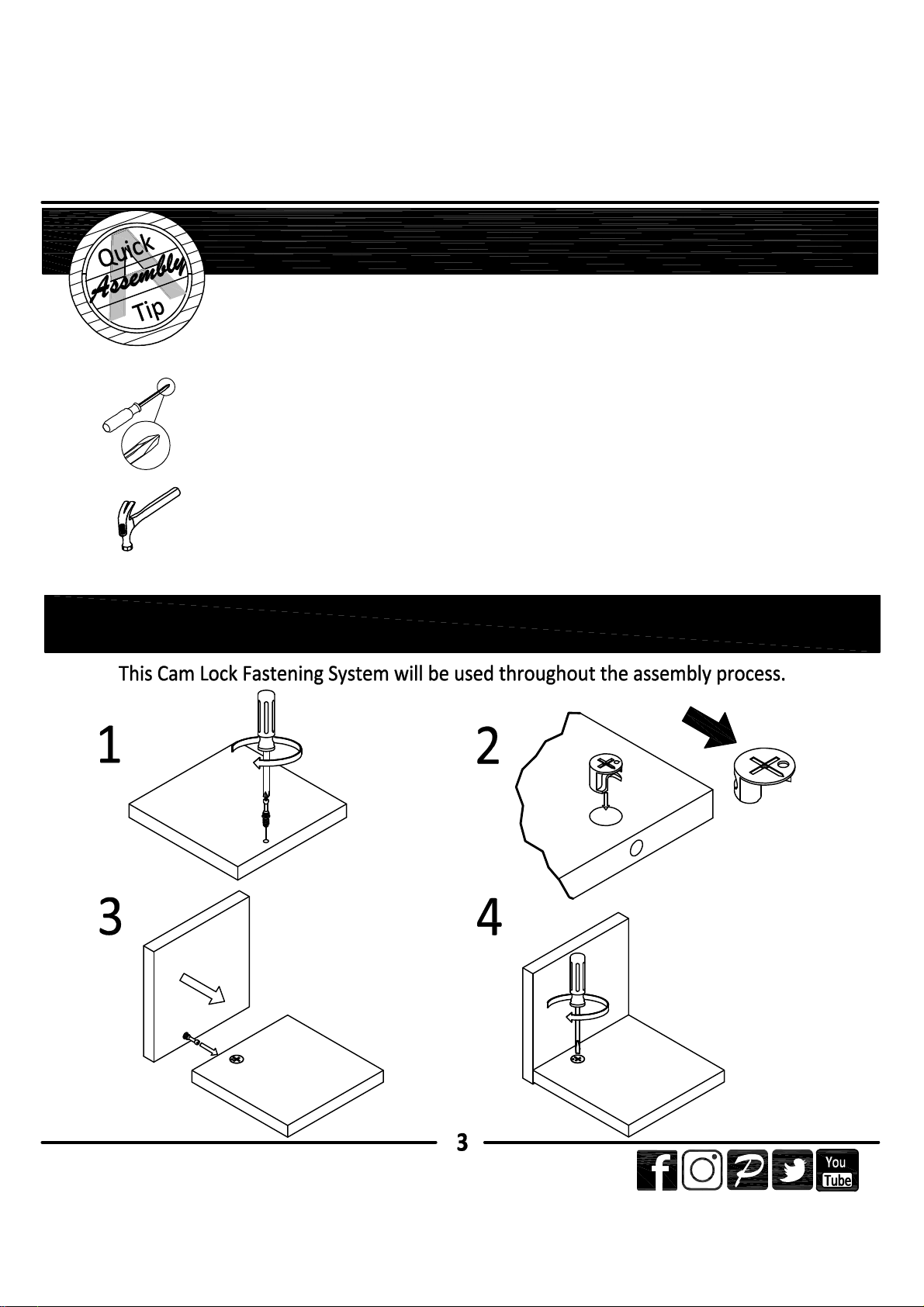

HelpfulHints

ameriwoodhome.com

Readthrougheachstepcarefully and followthe proper order

Separate and countall your partsand hardware

Give yourself enoughroom for the assembly process

Have the following tools: #2PhillipsHeadScrewdriver and

Hammer

Caution:If using a power drill or power screwdriver for screwing,

please be aware to slowdownand stop whenscrewistight.

Failure to dosomay result instripping the screw.

BeforeYou Start

CamLockFasteningSystem

ameriwoodhome.com

Board Identification

NotActualSize

Top panel

T3863013010KX Bottompanel

T3863013020KX

Side panel

T3863013030KX

QTY:2PCS

Left partition

T3863013040KX

Rightpartition

T3863013050KX

Left side door

T3863013060KX

Right side door

T3863013070KX

Left centerdoor

T3863013080KX

ameriwoodhome.com

Board Identification

NotActualSize

Right centerdoor

T3863013090KX

Back panel

T3863013100KX

Leg frame

T3863013110KX

QTY:2PCS

Supporttube

T3863013120KX

QTY:2PCS

Supporttube

T3863013130KX

ameriwoodhome.com

Board Identification

NotActualSize

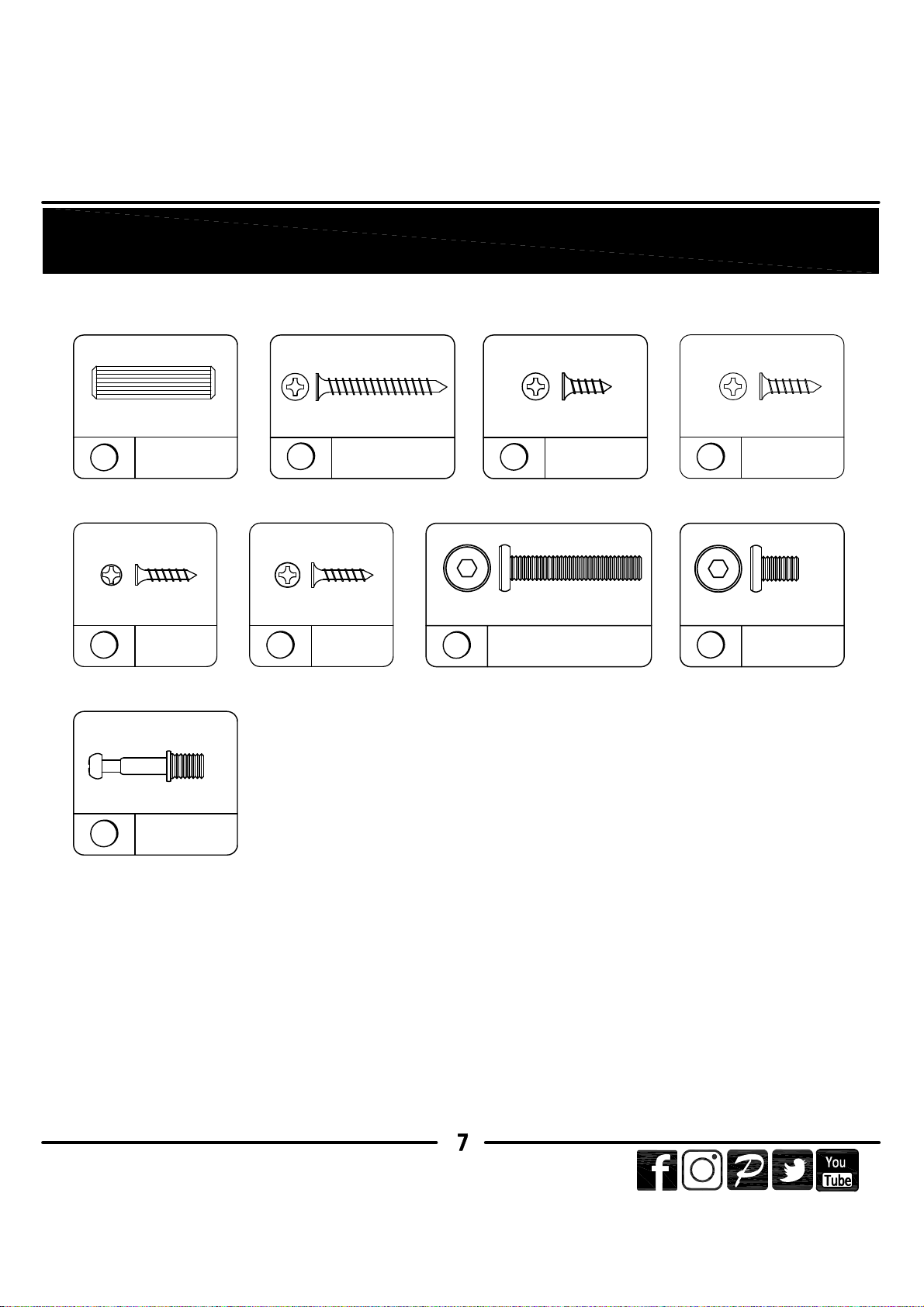

PartList

ameriwoodhome.com

HardwareBag ReferenceNumber:

23863013COM0KX

ActualSize

Ø8X30 mm

Wooddowel

TKX1005

Ø4X32mm

Screw

TKX1456

214

Ø3.5X12mm

Screw

TKX1021

Ø4X14 mm

Screw

TKX1374

Screw

TKX1337

Ø3X15mm

Screw

TKX1665

Ø3X15mm

5 6

Ø1/4"X32mm

Bolt

TKX1053

Ø1/4"X9mm

Bolt

TKX1417

Cambolt

TKX1270

M6X20mm

Ø15X12 mm

Camlock

TKX1010

10 4

Ø21mm

Cam cover

TKX1063

11 2

Handle

TKX1667

12 1

Doorstop

TKX1408

Pivothinge

TKX1668

Pivothinge

TKX1669

14 15

Eurohinge

TKX1084

16 2

Metalplate

TKX1148

Back plateclamp

TKX1559

18 1

Glue

TKX1014

19 1

Hexkey

TKX1140

Rebound device

TKX1666

2 21

PartList

ameriwoodhome.com

NotActualSize

Warninglabel

TKX3014

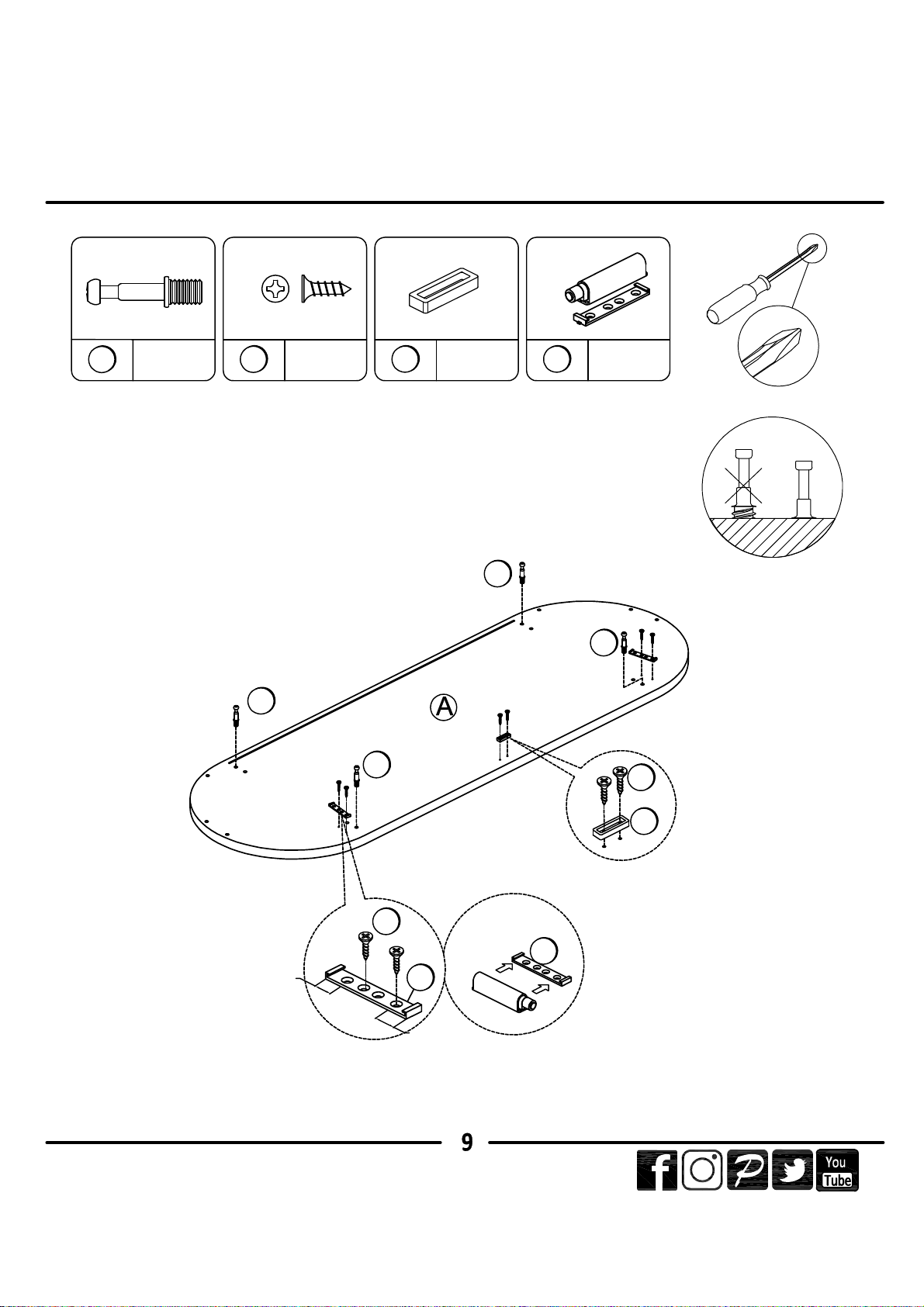

1.1Attach(9)to(A)asillustrated.Donotovertighten.

1.2Attach(13)to(A)with(3)asillustrated.

1.3Attach(20)to(A)with(3)asillustrated.

ameriwoodhome.com

STEP 1

0.33in

0.5in

M6X20mm

Ø3.5X12mm

13 20 2

20 20

ameriwoodhome.com

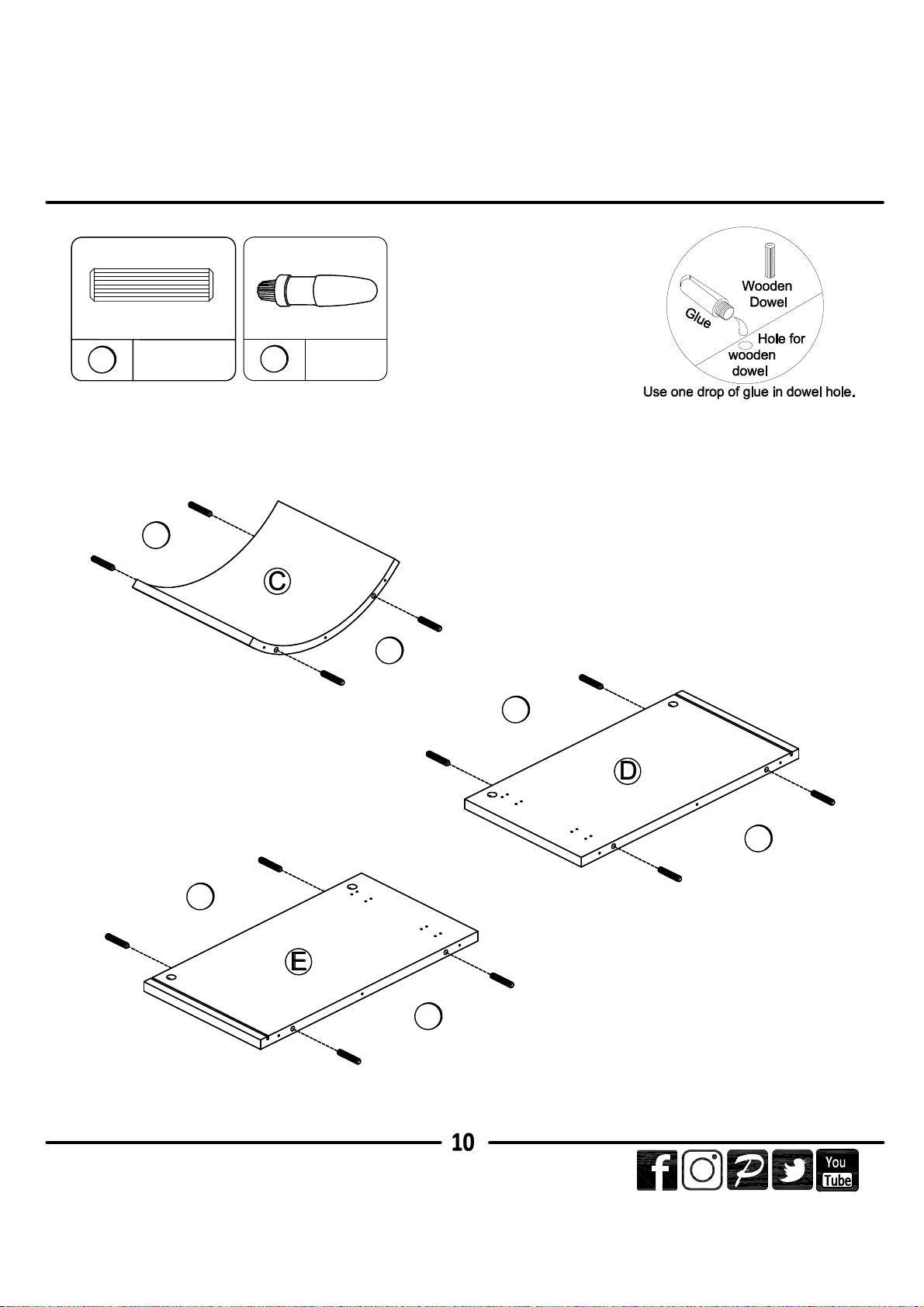

STEP 2

2.1Attach (1) to(C), (D) &(E) as illustrated.

Ø8X30 mm
