PowerFlex 4/40/400 Flange Mount Drive and Replacement Plate Drive

PowerFlex 4/40/400 flanschmontierter FU und an einer Ersatzplatte montierter FU

Variateur PowerFlex 4/40/400 à bride de montage et variateur de rechange sur plaque

PowerFlex 4/40/400 - Inverter con montaggio a flangia e ed inverter con piastra di ricambio

Variador de montaje en brida y variador de placa de repuesto PowerFlex 4/40/400

PowerFlex 4/40/400 op flens gemonteerde drive en drive op vervangingsplaat

Inversor de montagem em flange e com placa de reposição PowerFlex 4/40/400

Installation Instructions

Installationsanleitung

Installation

Installazione

Instalación

Instructies

Instalação

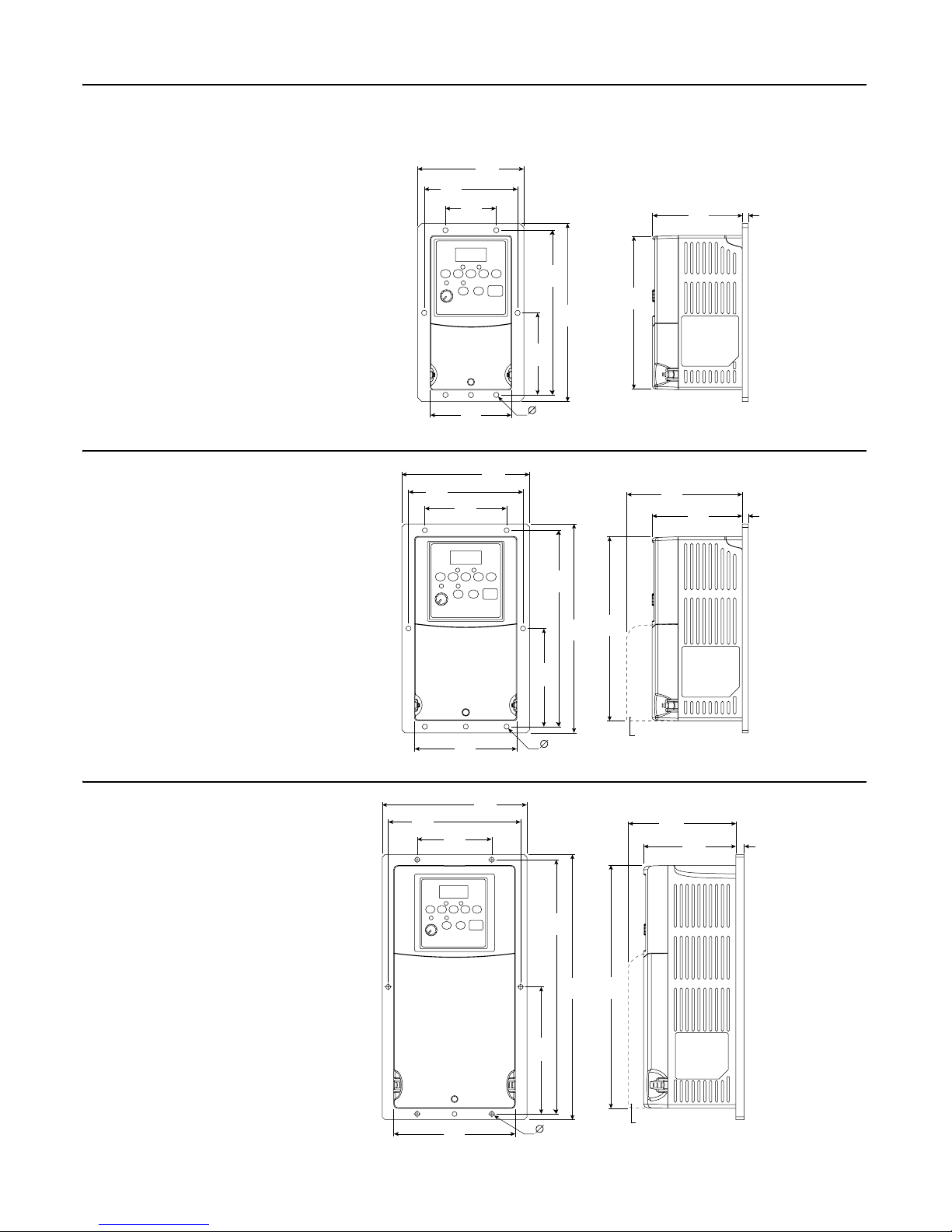

Flange Mount Drive / Flanschmontierter FU / Variateur à bride de montage / Inverter con montaggio a flangia /

Variador de montaje en brida / Op flens gemonteerde drive / Inversor de montagem em flange

22A-xxxxF104

22B-xxxxF104

22C-xxxxF103

22A-xxxxH204

22B-xxxxH204

22C-xxxxH103

175

(6.89)

210

(8.27)

54.7

(2.15)

92.8

(3.65)

145

(5.71)

195

(7.68)

97.5

(3.84)

179

(7.05)

(0.31)

130

(5.12)

114

(4.49)

5.3

(0.21)

(0.31)

(3.86)

(1.93)

(0.63)

Frame A

Baugröβe A

Taille A

Quadro A

Tamaño A

Frame A

Gabinete A

244

(9.61)

250

(9.84)

94.3

(3.71)

63.1

(2.48)

214

(8.43)

119.3

(4.70)

210

(8.27)

(3.86) 160

(6.30)

145

(5.71)

(1.93)

(1.22)

7.5

(0.30)

(0.55)

98.5

(3.88)

197

(7.76)

6.5

(0.26)

225

(8.86)

23.5

(0.93)

5.3

(0.21)

22B-CCB

Frame B

Baugröβe B

Taille B

Quadro B

Tamaño B

Frame B

Gabinete B

5011618901-40P1

*40P1*

138.2

(5.44)

105.8

(4.17)

400

(15.75)

300

(11.81)

130.3

(5.13)

291.5

(11.48)

164

(6.46)

180

(7.09)

(3.54)

307.5

(12.11)

230.6

(9.08)

153.8

(6.06)

76.9

(3.03)

(0.31)

5.3

(0.21)

22B-CCC

Frame C

Baugröβe C

Taille C

Quadro C

Tamaño C

Frame C

Gabinete C

L1 L2 L3

1.35 N-m

(12 lb.-in.)

(#10-32)

1.5 mm

(0.06 in.)

4.1 mm

(0.16 in.)

–

Wait three minutes for capacitors to discharge to safe voltage levels.

Drei Minuten warten, bis die Kondensatoren sich auf eine sichere

Spannung entladen haben.

Attendre trois minutes pour s’assurer que les condensateurs se sont

déchargés jusqu’ à des niveaux de tension sans danger.

Attendere tre minuti affinché i condensatori si scarichino fino a

raggiungere un livello di tensione sicuro.

Espere tres minutos a que los condensadores se descar-guen a niveles

seguros de tensión; de lo contrario puede sufrir lesiones o incluso la

muerte.

Wacht drie minuten zodat de condensators zich kunnen ontladen tot een

veilig niveau.

Espere três minutos para que os capacitores descarreguem a níveis

seguros de tensão.

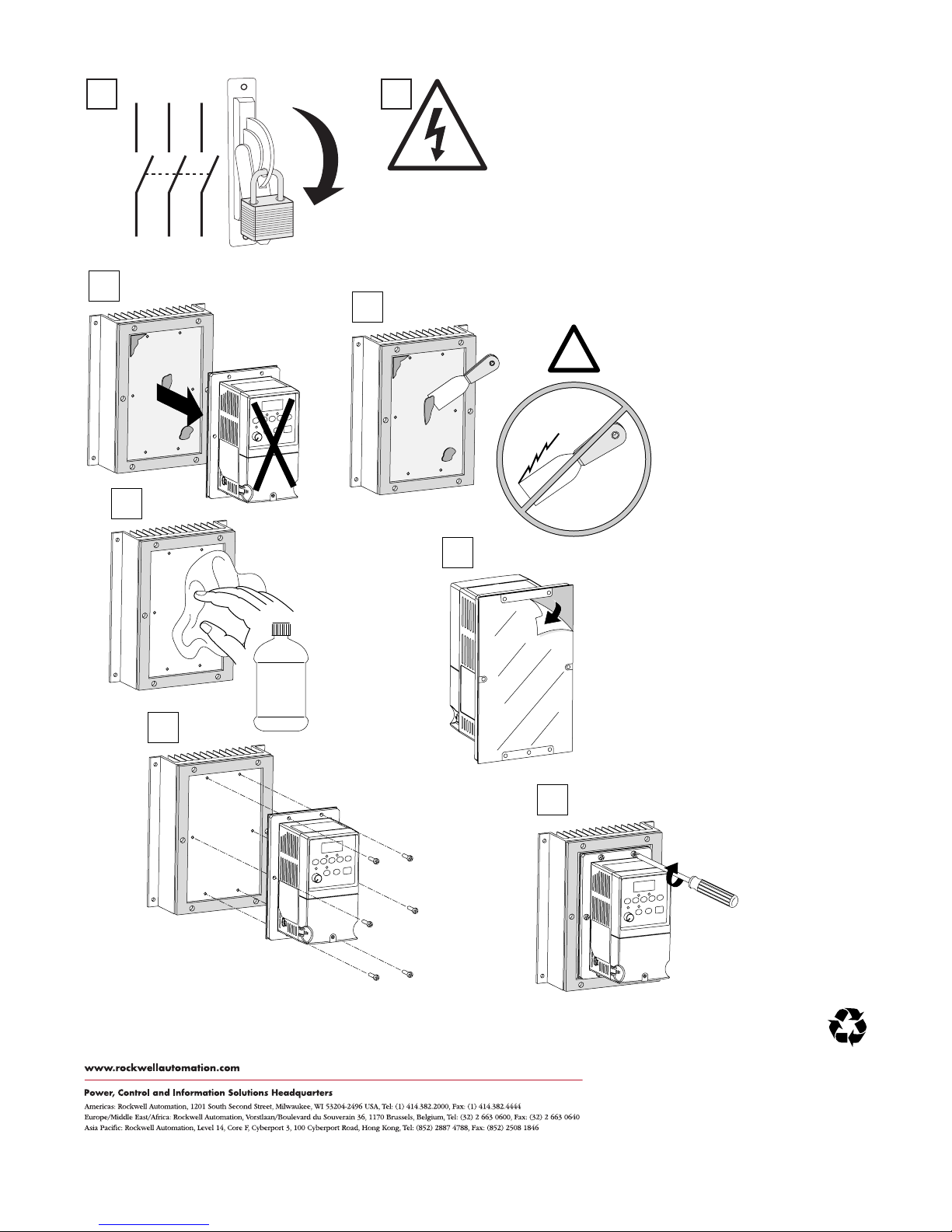

Replacement Plate Drive / An einer Ersatzplatte montierter FU / Variateur de rechange sur plaque /

Inverter con piastra di ricambio / Variador de placa de repuesto / Drive op vervangingsplaat /

Inversor com placa de reposição

104.8

(4.13)

175

(6.89)

152

(5.98)

163

(6.42)

81.5

(3.21)

(0.24)

(3.46)

(3.62)

(3.15)

(1.97)

5.3

(0.21)

Frame A

Baugröβe A

Taille A

Quadro A

Ta m a ñ o A

Frame A

Gabinete A

125

(4.92)

204

(8.03)

180

(7.09)

192

(7.56)

(3.78)

9.5

(0.37)

(3.46)

113

(4.45)

112

(4.41)

100

(3.94)

(3.15)

5.3

(0.21)

22B-CCB

Frame B

Baugröβe B

Taille B

Quadro B

Tamaño B

Frame B

Gabinete B

155

(6.10)

284

(11.18)

260

(10.24)

272

(10.71)

136

(5.35)

9.5

(0.37)

98.5

(3.88)

123.5

(4.86)

142

(5.59)

130

(5.12)

(3.15)

5.3

(0.21)

22B-CCC

Frame C

Baugröβe C

Taille C

Quadro C

Tamaño C

Frame C

Gabinete C

Publication 22-IN003B-MU-P – August 2004

2.0 N-m

(18 lb.-in.)

Isopropyl

Alcohol

L1 L2 L3

Wait three minutes for capacitors to discharge to safe voltage levels.

Drei Minuten warten, bis die Kondensatoren sich auf eine sichere

Spannung entladen haben.

Attendre trois minutes pour s’assurer que les condensateurs se sont

déchargés jusqu’ à des niveaux de tension sans danger.

Attendere tre minuti affinché i condensatori si scarichino fino a

raggiungere un livello di tensione sicuro.

Espere tres minutos a que los condensadores se descar-guen a niveles

seguros de tensión; de lo contrario puede sufrir lesiones o incluso la

muerte.

Wacht drie minuten zodat de condensators zich kunnen ontladen tot een

veilig niveau.

Espere três minutos para que os capacitores descarreguem a níveis

seguros de tensão.
