1Publication 1747-IN062A-MU-P - April 2003

Installation Instructions

SLC

500 Programmable Controller Isolated

Link Coupler

(Catalog Number 1747-AIC)

Installing the DH-485

Communication Cable

Publication 1747-UM011, SLC 500 Modular Hardware Style User

Manual, contains complete instructions and guidelines for DH-485

link planning.

Powering the Link Coupler

In normal operation with the programmable controller connected to

the link coupler, the processor powers both the link coupler and the

peripheral device (DTAM, PIC, HHT) — if connected — through the

1747-C11 cable. No external power supply is required.

If you do not connect the processor to the link coupler, use a Class 2

24V dc power supply to power the link coupler and peripheral

device.

USB (DF1)

RS485 (DH485)

RS232 (DH485)

USBto DH485

INTERFACECONVERTER

USB

DH485

CUS

CAT SER FRN

1747-UIC A X.X

Mfg

XXXX

LISTEDIND.CONT. EQ. FOR HAZ.

LOC.A196,

OPERATINGTEMPCODE TAG

CLASS1 GROUPS A, B, C, AND D,DIV. 2

MADEIN INDIA

N223

DH-485

Peripheral

CPU

Power

SLC 500

ALLEN-BRADLEY

1784-PCM4

Cable

SLC 500 Modular

Controller

1784-PCMK

card in

PCMCIA

slot

DH-485 Link

1747-AIC

Link Coupler

1747-C11

Cable

1747-PIC

Interface

Converter

SLC 500 Fixed

Controller

Use Belden#3106

or #9842 shielded,

twisted-pair cable.

Daisy-chain cable

segments together.

Total length of

cable segments

cannot exceed

1219m (4000 ft).

158 mm

(6.22 in)

1747-UIC

Interface

Converter

to USB port Belden #3106A or #9642

to serial port

1747-C10

Cable

Personal

Computer

1747-C13

Cable

ATTENTION

Always connect the CHS GND (chassis ground)

terminal to the nearest earth ground. This connection

must be made whether or not an external 24V dc

power supply is used.

Publication 1747-IN062A-MU-P - April 2003

2SLC®500 Programmable Controller Isolated Link Coupler

DH-485 Connections

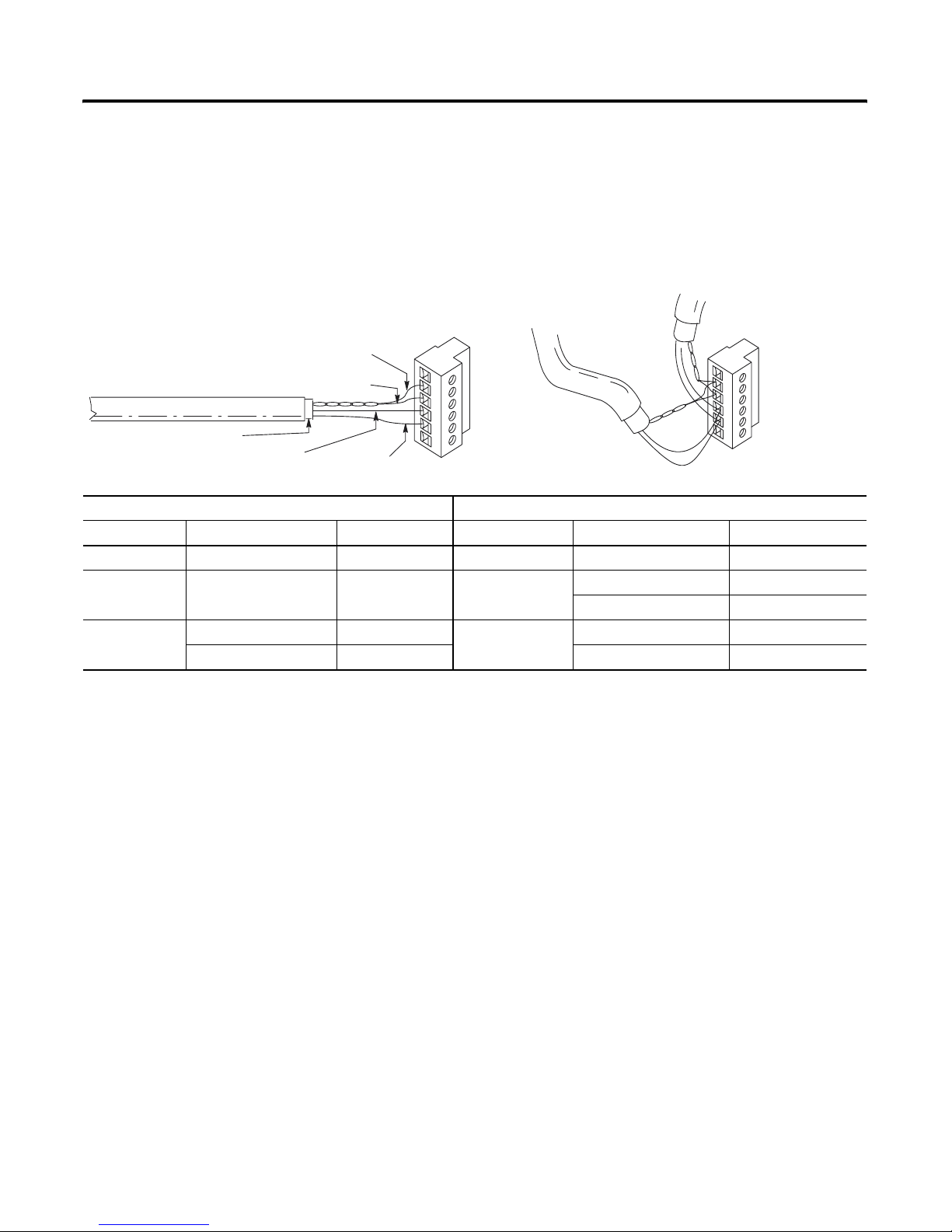

Connecting the Communication Cable to the Link Coupler

Attach the terminal block of the link coupler to the Belden #3106A or

#9842 cable as shown below.

Grounding and Terminating the DH-485 Network

Only one of the Link Couplers at the end of the link must have

Terminals 1 and 2 of the network connector jumpered together.

Link couplers at both ends of the network must have Terminals 5 and

6 of the link connectors jumpered together.

Use Belden #9842 shielded, twisted-pair cable.

Belden #3106A Belden #9842

For this wire/pair Connect this wire To this terminal For this wire/pair Connect this wire To this terminal

Shield/Drain Non-jacketed 2 - Shield Shield/Drain Non-jacketed 2 - Shield

Blue Blue 3 - Common Blue/White White with Blue Stripe No connection - cut back

Blue with White Stripe 3 - Common

White/Orange White with Orange Stripe 4 - Data B White/Orange White with Orange Stripe 4 - Data B

Orange with White Stripe 5 - Data A Orange with White Stripe 5 - Data A

Belden #3106A or #9842

Shrink Tubing Recommended

Orange with White Stipes

White with Orange Stipes

Blue (#3106A) or Blue with White Stripes (#9842) Drain Wire

to Previous Device

to Successive Device

6 Termination

5 A

4 B

3 Common

2 Shield

1 Chassis Ground

6 Termination

5 A

4 B

3 Common

2 Shield

1 Chassis Ground

Multiple ConnectionsSingle Connection

3Publication 1747-IN062A-MU-P - April 2003

Notice d’installation

Coupleur réseau pour automates

programmables SLC

500

(Référence 1747-AIC)

Installation du câble

réseau DH-485

La publication 1747-UM011, SLC 500 Modular Hardware Style User

Manual, contient des instructions et des directives complètes sur la

planification du réseau DH-485.

Alimentation du coupleur

réseau

En fonctionnement normal, lorsque l’automate programmable est relié

au coupleur réseau, le processeur alimente le coupleur réseau et

l’unité périphérique (module d’accès à la table de données, terminal

de programmation portatif,...), s’il y a lieu, par le câble 1747-C11.

Aucune alimentation externe n’est requise.

Si vous ne reliez pas le processeur au coupleur réseau, utilisez une

alimentation 24 V c.c. de Classe 2 pour alimenter le coupleur réseau

et l’unité périphérique.

USB (DF1)

RS485 (DH485)

RS232 (DH485)

USBto DH485

INTERFACECONVERTER

USB

DH485

CUS

CAT SER FRN

1747-UIC A X.X

Mfg

XXXX

LISTEDIND.CONT. EQ. FOR HAZ.

LOC.A196,

OPERATINGTEMPCODE TAG

CLASS1 GROUPS A, B, C, AND D,DIV. 2

MADEIN INDIA

N223

DH-485

Peripheral

CPU

Power

SLC 500

ALLEN-BRADLEY

Câble 1784-PCM4

Automate SLC 500

version modulaire

vers la

carte

1784-PCMK

dans le

logement

PCMCIA

Liaison DH-485

Coupleur réseau

1747-AIC

Câble

1747- C11

Convertisseur

d’interface

1747-PIC

Automate SLC 500

version bloc

Utilisez un câble à

paire torsadée

blindé Belden

n° 3106 ou

n° 9842.

Segments de

câbles connectés

en série.

La longueur totale

des segments de

câbles ne doit pas

dépasser 1 219 m.

158 mm

Convertisseur

d’interface

1747-UIC

vers le port USB Belden n° 3106A ou n° 9642

vers le port série

Câble

1747-C10

Câble

1747-C13

ATTENTION

Connectez toujours la borne CHS GND (mise à la

terre du châssis) à la prise de terre la plus proche.

Cette connexion doit être effectuée, qu’une

alimentation 24 V c.c. externe soit utilisée ou non.

Publication 1747-IN062A-MU-P - April 2003

4Coupleur réseau pour automates programmables SLC®500

Connexions DH-485

Branchement du câble réseau sur le coupleur réseau

Reliez le bornier du coupleur réseau au câble Belden n° 3106A ou

n° 9842 comme le montre la figure ci-dessous.

Mise à la terre et terminaison du réseau DH-485

Les bornes 1 et 2 du connecteur réseau d’un seul des coupleurs

réseau situés à l’extrémité de la liaison doivent être reliées par un

cavalier.

Les bornes 5 et 6 des connecteurs de liaison des coupleurs réseau

situés à chaque extrémité du réseau doivent être reliées par un

cavalier.

Utilisez un câble à paire torsadée blindé Belden n° 9842.

Belden n° 3106A Belden n° 9842

Pour ce fil/

cette paire

Connectez ce fil A cette borne Pour ce fil/

cette paire

Connectez ce fil A cette borne

Blindage/Décharge Non gainé 2 - Blindage Blindage/Décharge Non gainé 2 - Blindage

Bleu Bleu 3 - Commun Bleu/Blanc Blanc à bandes bleues Pas de connexion - coupé

Bleu à bandes blanches 3 - Commun

Blanc/Orange Blanc à bandes orange 4 - Données B Blanc/Orange Blanc à bandes orange 4 - Données B

Orange à bandes

blanches

5 - Données A Orange à bandes blanches 5 - Données A

Belden n° 3106A ou n° 9842

Gaine thermorétractable

recommandée

Orange à bandes blanches

Blanc à bandes orange

Bleu (n° 3106A) ou bleu à bandes blanches (n° 9842) Fil de décharge

vers l’équipement précédent

vers l’équipement suivant

6 Terminaison

5 A

4 B

3 Commun

2 Blindage

1 Mise à la terre

du châssis

6 Terminaison

5 A

4 B

3 Commun

2 Blindage

1 Mise à la terre

du châssis

Connexions multiplesConnexion simple

5Publication 1747-IN062A-MU-P - April 2003

Installationsanleitung

Isolierter Verbundkoppler für

speicherprogrammierbare SLC

500-Steuerungen

(Bestellnummer 1747-AIC)

Installation des DH-485-

Kommunikationskabels

Die Publikation 1747-UM011, SLC 500 Modular Hardware Style User

Manual, enthält umfassende Anleitungen und Richtlinien für die

Einrichtung von DH-485-Verbindungen.

Stromversorgung des

Verbundkopplers

Wenn bei normalem Betrieb die speicherprogrammierbare Steuerung

mit dem Verbundkoppler verbunden ist, versorgt der Prozessor – sofern

angeschlossen – über das Kabel 1747-C11 sowohl den Verbundkoppler

als auch die Peripheriegeräte (DTAM, PIC, HHT) mit Strom. Es ist kein

externes Netzteil erforderlich.

Wenn Sie den Prozessor nicht mit dem Verbundkoppler verbinden,

müssen Sie ein 24-V-DC-Netzteil der Klasse 2 verwenden, um den

Verbundkoppler und das Peripheriegerät mit Strom zu versorgen.

USB (DF1)

RS485 (DH485)

RS232 (DH485)

USBto DH485

INTERFACECONVERTER

USB

DH485

CUS

CAT SER FRN

1747-UIC A X.X

Mfg

XXXX

LISTEDIND.CONT. EQ. FOR HAZ.

LOC.A196,

OPERATINGTEMPCODE TAG

CLASS1 GROUPS A, B, C, AND D,DIV. 2

MADEIN INDIA

N223

DH-485

Peripheral

CPU

Power

SLC 500

ALLEN-BRADLEY

1784-PCM4-Kabel

Modulare

SLC 500-Steuerung

zur

1784-PCMK-

Karte im

PCMCIA-

Steckplatz

DH-485-

Verbindung

1747-AIC-

Verbundkoppler

1747-C11-

Kabel

1747-PIC-

Schnittstellen-

wandler

Festverdrahtete

SLC 500-Steuerung

Verwenden Sie

abgeschirmte,

verdrillte Doppel-

kabel vom Typ

Belden 3106

oder 9842.

Verbinden Sie die

Kabelsegmente zu

einer Prioritätskette.

Die Gesamtlänge

aller Kabelsegmente

darf 1219 m nicht

überschreiten.

158 mm

1747-UIC-

Schnittstellen-

wandler

zum USB-Anschluss Belden 3106A oder 9642

zum seriellen

Anschluss

1747-C10-

Kabel

1747-C13-

Kabel

ATTENTION

Verbinden Sie die CHS GND-Klemme (Chassis-

erdung) grundsätzlich mit der nächsten Erde.

Diese Verbindung muss unabhängig davon, ob ein

externes 24-V-DC-Netzteil verwendet wird, immer

hergestellt werden.

Publication 1747-IN062A-MU-P - April 2003

6Isolierter Verbundkoppler für speicherprogrammierbare SLC®500-Steuerungen

DH-485-Verbindungen

Anschluss des Kommunikationskabels an den Verbundkoppler

Schließen Sie, wie nachfolgend dargestellt, die Klemmenleiste des

Verbundkopplers an das Belden-Kabel 3106A oder 9842 an.

Erdung und Abschluss des DH-485-Netzwerks

Nur bei einem der Verbundkoppler am Ende der Verbindung muss

eine Brücke zwischen den Klemmen 1 und 2 des Netzwerkan-

schlusses hergestellt werden.

Bei den Verbundkopplern an beiden Enden des Netzwerks müssen

zwischen den Klemmen 5 und 6 der Netzwerkanschlüsse Brücken

hergestellt werden.

Verwenden Sie abgeschirmte, verdrillte Doppelkabel vom Typ

Belden 9842.

Belden 3106A Belden 9842

Draht/Paar Verbindung Anschlussklemme Draht/Paar Verbindung Anschlussklemme

Abschirmung Nicht umhüllt 2 – Abschirmung Abschirmung Nicht umhüllt 2 – Abschirmung

Blau Blau 3 – Bezugspotenzial Blau/Weiß Weiß mit blauen Streifen Keine Verbindung

Blau mit weißen Streifen 3 – Bezugspotenzial

Weiß/Orange Weiß mit orangen Streifen 4 – Daten B Weiß/Orange Weiß mit orangen Streifen 4 – Daten B

Orange mit weißen Streifen 5 – Daten A Orange mit weißen Streifen 5 – Daten A

Belden 3106A oder 9842

Schrumpfschlauchwird

empfohlen

Orange mit weißen Streifen

Weiß mit orangen Streifen

Blau (3106A) oder blau mit weißen Streifen (9842) Erdungsdraht

zum vorherigen Gerät

zum nachfolgenden Gerät

6 Abschluss

3 Bezugspotenzial

2 Abschirmung

1 Chassiserdung

6 Abschluss

3 Bezugspotenzial

2 Abschirmung

1 Chassiserdung

Mehrere VerbindungenEine Verbindung

7Publication 1747-IN062A-MU-P - April 2003

Istruzioni per l'installazione

Accoppiatore isolato per controllore

programmabile SLC

500

(Numero di catalogo 1747-AIC)

Installazione del cavo di

comunicazioni DH-485

La pubblicazione 1747-UM011, SLC 500 Modular Hardware Style User

Manual, contiene le istruzioni e le linee guida per la prianificazione

del collegamento DH-485.

Alimentazione

dell'accoppiatore

In condizioni di funzionamento normali con il controllore

programmabile collegato all'accoppiatore, il processore alimenta sia

l'accoppiatore che le periferiche (DTAM, PIC, HHT) — se collegate —

mediante il cavo 1747-C11. Non è richiesto alimentatore esterno.

Se non si collega il processore all'accoppiatore, usare un alimentatore

di Classe 2 a 24V cc per alimentare l'accoppiatore e le periferiche.

USB (DF1)

RS485 (DH485)

RS232 (DH485)

USBto DH485

INTERFACECONVERTER

USB

DH485

CUS

CAT SER FRN

1747-UIC A X.X

Mfg

XXXX

LISTEDIND.CONT. EQ. FOR HAZ.

LOC.A196,

OPERATINGTEMPCODE TAG

CLASS1 GROUPS A, B, C, AND D,DIV. 2

MADEIN INDIA

N223

DH-485

Peripheral

CPU

Power

SLC 500

ALLEN-BRADLEY

Cavo

1784-PCM4

Controllore modulare

SLC 500

Alla scheda

1784-PCMK

in slot

PCMCIA

Collegamento DH-485

Accoppiatore

1747-AIC

Cavo

1747-C11

Convertitore

di interfaccia

1747-PIC

Controllore compatto

SLC 500

Usare doppino

intrecciato

Belden#3106 o

#9842 schermato.

Collegare a

margherita i

segmenti di cavo.

La lungheza totale

dei segmenti non

deve essere

maggiore di 1219

metri.

158 mm

Convertitore di

interfaccia

1747-UIC

Alla porta USB Belden #3106A o #9642

Alla porta seriale

Cavo

1747-C10

Personal

Computer

Cavo

1747-C13

ATTENTION

Collegare sempre il morsettto CHS GND (terra

chassis) al collegamento a terra più vicino. È

necessario eseguire questo collegamento

indipendentemente dall'utilizzo di un alimentatore

esterno a 24V cc.

Publication 1747-IN062A-MU-P - April 2003

8Accoppiatore isolato per controllore programmabile SLC®500

Collegamenti DH-485

Collegamento del cavo di comunicazione all'accoppiatore

Applicare la morsettiera dell'accoppiatore al cavo Belden #3106A o

#9842 come mostrato in figura.

Messa a terra e terminazione della rete DH-485

Solo uno degli accoppiatori all'estemità di un collegamento deve

avere i morsetti 1 e 2 del connettore ponticellati.

Gli accoppiatori di entrambe le estremità della rete devono avere i

morsetti 5 e 6 dei connettori ponticellati.

Usare cavo a doppino intrecciato Belden #9842 schermato.

Belden #3106A Belden #9842

Per questo filo/coppia Collegare questo filo A questo morsetto Per questo filo/coppia Collegare questo filo A questo morsetto

Schermo/terra Senza guaina 2 - Schermo Schermo/terra Senza guaina 2 - Schermo

Blu Blu 3 - Comune Blu/Bianco Bianco con strisce blu Nessun

collegamento-

tagliare

Blu con strisce bianche 3 - Comune

Bianco/Arancione Bianco con strisce

arancioni

4 - Dati B Bianco/Arancione Bianco con strisce

arancioni

4 - Dati B

Arancione con strisce

bianche

5 - Dati A Arancione con strisce

bianche

5 - Dati A

Belden #3106A o #9842

Si consiglia tubo

termorestringente

Arancione con strisce bianche

Bianco con strisce arancioni

Blu (#3106A) o blu con strisce bianche (#9842) Filo di terra

al dispositivo precedente

al dispositivo successivo

5 A

4 B

3 Comune

2 Schermo

1 Terra chassis

5 A

4 B

3 Comune

2 Schermo

1 Terra chassis

Collegamenti multipliCollegamento singolo

9Publication 1747-IN062A-MU-P - April 2003

Instrucciones de instalación

Acoplador de vínculo aislado de controlador

programable SLC

500

(Número de catálogo 1747-AIC)

Instalación del cable de

comunicaciones DH-485

La publicación 1747-UM011, SLC 500 Modular Hardware Style User

Manual, contiene instrucciones completas y pautas para la

planificación de los vínculos DH-485.

Activación del acoplador

de vínculo

En condiciones normales de funcionamiento con el controlador

programable conectado al acoplador de vínculo, el procesador

proporciona alimentación eléctrica tanto al acoplador de vínculo

como al dispositivo periférico (DTAM, PIC, HHT), si está conectado, a

través del cable 1747-C11. No es necesaria una fuente de alimentación

eléctrica externa.

Si no conecta el procesador al acoplador de vínculo, utilice una fuente

de alimentación de 24 VCC de clase 2 para la alimentación del

acoplador de vínculo y del dispositivo periférico.

USB (DF1)

RS485 (DH485)

RS232 (DH485)

USBto DH485

INTERFACECONVERTER

USB

DH485

CUS

CAT SER FRN

1747-UIC A X.X

Mfg

XXXX

LISTEDIND.CONT. EQ. FOR HAZ.

LOC.A196,

OPERATINGTEMPCODE TAG

CLASS1 GROUPS A, B, C, AND D,DIV. 2

MADEIN INDIA

N223

DH-485

Peripheral

CPU

Power

SLC 500

ALLEN-BRADLEY

Cable

1784-PCM4

Controlador modular

SLC 500

a la tarjeta

1784-PCMK

en la ranura

PCMCIA

Vínculo

DH-485

Acoplador de

vínculo

1747-AIC

Cable

1747-C11

Convertidor

de interface

1747-PIC

Controlador compacto

SLC 500

Utilice cable de

par trenzado

blindado Belden

3106 ó 9842.

Conecte en

cadena los

segmentos de

cable.

La longitud total

de los segmentos

de cable no puede

superar los 1219 m

(4000 pies).

158 mm

(6.22 pulg.)

Convertidor de

interface

1747-UIC

a puerto USB Belden 3106A ó 9642

a puerto en serie

Cable

1747-C10

Cable

1747-C13

ATTENTION

Conecte siempre el terminal CHS GND (tierra de

chasis) a la toma de tierra más cercana. Esta

conexión es necesaria independientemente de que

se utilice o no una fuente de alimentación eléctrica

de 24 VCC.

Publication 1747-IN062A-MU-P - April 2003

10 Acoplador de vínculo aislado de controlador programable SLC®500

Conexiones DH-485

Conexión del cable de comunicaciones al acoplador de vínculo

Conecte el bloque de terminales del acoplador de vínculo al cable

Belden 3106A ó 9842 tal como se muestra a continuación.

Puesta a tierra y terminaciones de la red DH-485

Sólo uno de los acopladores de vínculo en el extremo del vínculo

debe tener los terminales 1 y 2 del conector de red puenteados

entre sí.

Los acopladores de vínculo en ambos extremos de la red deben tener

los terminales 5 y 6 de los conectores del vínculo puenteados entre sí.

Utilice un cable de par trenzado blindado Belden 9842.

Belden 3106A Belden 9842

Para este hilo/par Conecte este hilo A este terminal Para este hilo/par Conecte este hilo A este terminal

Blindaje/tierra Sin forro 2 - Blindaje Blindaje/tierra Sin forro 2 - Blindaje

Azul Azul 3 - Común Azul/blanco Blanco con franjas azules Sin conexión, córtese

Azul con franjas blancas 3 - Común

Blanco/anaranjado Blanco con franjas

anaranjadas

4 - Datos B Blanco/anaranjado Blanco con franjas

anaranjadas

4 - Datos B

Anaranjado con franjas

blancas

5 - Datos A Anaranjado con franjas

blancas

5 - Datos A

Belden 3106A ó 9842

Se recomienda tubo

termorretráctil

Anaranjado con franjas blancas

Blanco con franjas

Azul (3106A) o azul con franjas blancas (9842) Cable de tierra

a dispositivo anterior

a dispositivo siguiente

6 Terminación

5 A

4 B

3 Común

2 Blindaje

1 Tierra de chasis

6 Terminación

5 A

4 B

3 Común

2 Blindaje

1 Tierra de chasis

Conexiones múltiplesConexión única

Table des matières

Langues :

Autres manuels Allen-Bradley Contrôleurs

Allen-Bradley

Allen-Bradley PowerFlex 400 Manuel utilisateur

Allen-Bradley

Allen-Bradley 1756 ControlLogix Manuel utilisateur

Allen-Bradley

Allen-Bradley Studio 5000 Logix Emulate Manuel du propriétaire

Allen-Bradley

Allen-Bradley CompactLogix 5380 Manuel utilisateur

Allen-Bradley

Allen-Bradley PowerFlex 70 Manuel utilisateur

Allen-Bradley

Allen-Bradley PowerFlex 700H Manuel utilisateur

Allen-Bradley

Allen-Bradley Micro850 series Manuel utilisateur

Allen-Bradley

Allen-Bradley MicroLogix 1000 PLC Mode d’emploi

Allen-Bradley

Allen-Bradley 198E-C2S4 Manuel utilisateur

Allen-Bradley

Allen-Bradley PowerFlex 700S Manuel utilisateur

Allen-Bradley

Allen-Bradley SLC 500 Manuel utilisateur

Allen-Bradley

Allen-Bradley 1336 FORCE Manuel utilisateur

Allen-Bradley

Allen-Bradley Pico 1760-L12AWA Manuel utilisateur

Allen-Bradley

Allen-Bradley MicroLogix 1200 Manuel utilisateur

Allen-Bradley

Allen-Bradley Studio 5000 Logix Emulate Manuel du propriétaire

Allen-Bradley

Allen-Bradley powerflex 700 Manuel utilisateur

Allen-Bradley

Allen-Bradley CompactLogix 5480 Manuel utilisateur

Allen-Bradley

Allen-Bradley 7760 Manuel utilisateur

Allen-Bradley

Allen-Bradley 2080-LC20-20QWB Manuel utilisateur

Allen-Bradley

Allen-Bradley CompactLogix 1769-L23E-QB1B Manuel utilisateur

Allen-Bradley

Allen-Bradley 22C-B012N103 Manuel utilisateur

Allen-Bradley

Allen-Bradley Nederman 4502137 Manuel utilisateur

Allen-Bradley

Allen-Bradley 140G-M-F Series Manuel utilisateur

Allen-Bradley

Allen-Bradley PowerFlex 7000 Manuel utilisateur

Manuels Contrôleurs populaires d'autres marques

Digiplex

Digiplex DGP-848 Mode d'emploi

YASKAWA

YASKAWA SGM series Manuel utilisateur

Sinope

Sinope Calypso RM3500ZB Manuel utilisateur

Isimet

Isimet DLA Series Style 2 Manuel d'installation

LSIS

LSIS sv-ip5a Manuel utilisateur

Rockwell Automation

Rockwell Automation 1769-L31 Manuel utilisateur

Airflow

Airflow Uno hab Manuel utilisateur

ABB

ABB ACS580-01 drives Manuel utilisateur

Panasonic

Panasonic GM1 Series Manuel utilisateur

Emerson

Emerson SW93 Manuel utilisateur

AutoAqua

AutoAqua Smart ATO micro SATO-120P Manuel utilisateur

Panasonic

Panasonic FP? Positioning Unit RTEX Manuel utilisateur

Samson

Samson Type 5824 Manuel de service

Alpha IP

Alpha IP MIOB 21001 Manuel utilisateur

Siemens

Siemens OpenAir GMA 1 Series Manuel utilisateur

Surecom

Surecom SR-629 Manuel utilisateur

Fishman

Fishman TriplePlay Manuel utilisateur

Regulus

Regulus SRS1 T Manuel utilisateur
