Allegion SimonsVoss PegaSys 2.1 Manuel utilisateur

Electronic door fitting Pe-

gaSys 2.1 and 4.1

Through-screw

DE

EN

FR

NL

Kurzanleitung

Quick Guide

Guide abrégé

Korte handleiding

8216031002

30.05.2023

Abbildungen/Images .............................................. 3

deutsch ........................................................................ 11

english .......................................................................... 17

français ........................................................................ 23

nederlands.................................................................. 30

Electronic door fitting PegaSys 2.1 and 4.1 Through-

screw

2 / 36

3. Exploded view of through-screw installation (Ex. round rosettes)

1

5. Preparing the cylinder for PegaSys 2.1

2

Electronic door fitting PegaSys 2.1 and 4.1 Through-

screw 3. Exploded view of through-screw installation (Ex. round rosettes)

3 / 36Abbildungen/Images

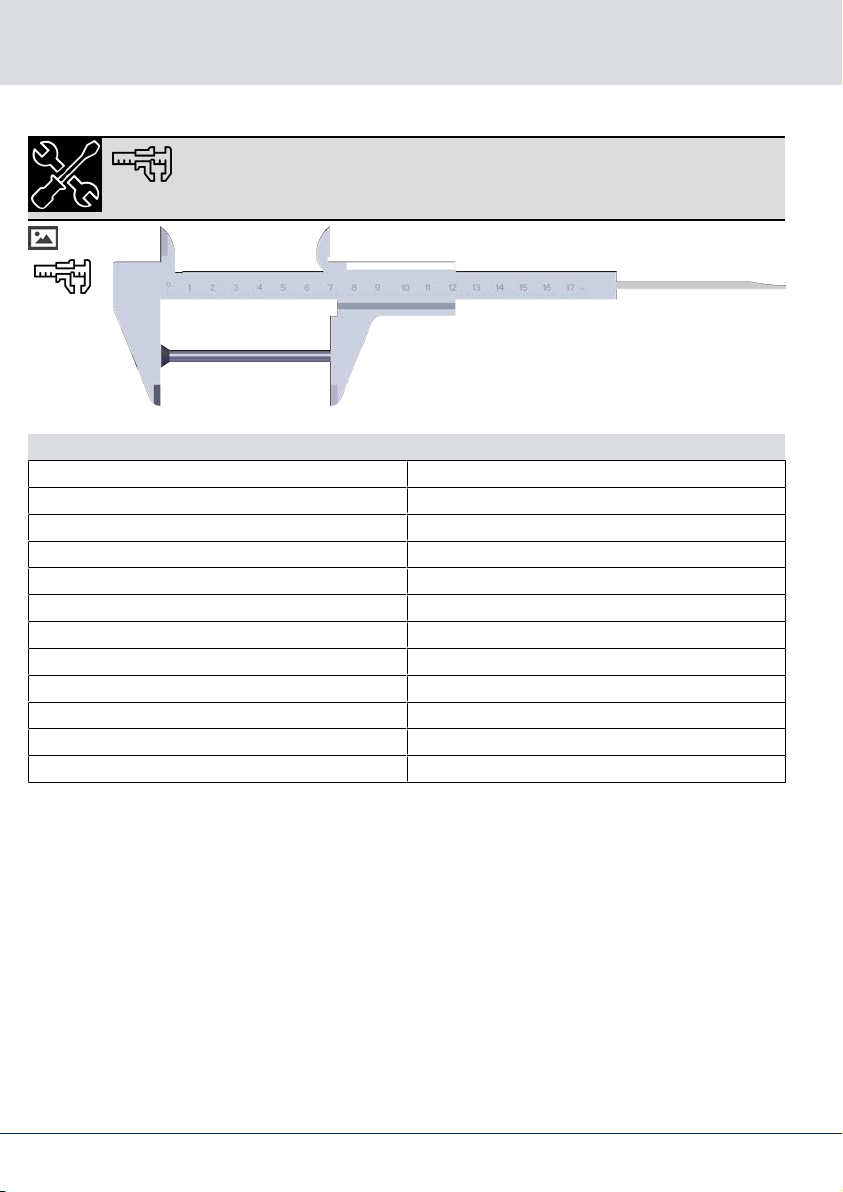

6. Preparing the screws (check length)

3

Screw length (mm) Door thickness (mm)

45 37 – 41

50 42 – 46

55 47 – 51

60 52 – 56

65 57 – 61

70 62 – 66

75 67 – 71

80 72 – 76

85 77 – 81

90 82 – 86

95 87 – 91

105 92 – 96

Electronic door fitting PegaSys 2.1 and 4.1 Through-

screw

6. Preparing the screws (check length)

4 / 36 Abbildungen/Images

7. Installing the fitting by screwing through

TX25

4

5*no WP

6

Electronic door fitting PegaSys 2.1 and 4.1 Through-

screw 7. Installing the fitting by screwing through

5 / 36Abbildungen/Images

7

8

9

TX25

Electronic door fitting PegaSys 2.1 and 4.1 Through-

screw

7. Installing the fitting by screwing through

6 / 36 Abbildungen/Images

10

11

TX25

*WPSC

12

Electronic door fitting PegaSys 2.1 and 4.1 Through-

screw 7. Installing the fitting by screwing through

7 / 36Abbildungen/Images

13

8. Replacing the battery (integrated battery compartment)

14

15

Electronic door fitting PegaSys 2.1 and 4.1 Through-

screw

8. Replacing the battery (integrated battery compartment)

8 / 36 Abbildungen/Images

4

17

9. Battery replacement (battery compartment screwed on the inside)

TX25

18

TX25

Electronic door fitting PegaSys 2.1 and 4.1 Through-

screw

9. Battery replacement (battery compartment screwed on the

inside)

9 / 36Abbildungen/Images

19

20

12. Help and other information

21

Electronic door fitting PegaSys 2.1 and 4.1 Through-

screw

12. Help and other information

10 / 36 Abbildungen/Images

Ce manuel convient aux modèles suivants
